光電倍增管（PMT）和雪崩光電二極管（APD）是用在掃描成像系統中常用的光學元件，對于其工作原理，適用什么波段樣品的檢測，有何優缺點可能大家會比較模糊，那小編今天和大家聊聊這兩個檢測器。

光電倍增管（PMT）：是光子技術器件中的一個重要產品，它是一種具有極高靈敏度和超快時間響應的光探測器件。光電倍增管是一種真空器件。它由光電發射陰極（光陰極）和聚焦電極、電子倍增極及電子收集極（陽極）等組成。當光照射到光陰極時，光陰極向真空中激發出光電子。這些光電子按聚焦極電場進入倍增系統，并通過進一步的二次發射得到的倍增放大。然后把放大后的電子用陽極收集作為信號輸出。因?yàn)椴捎昧硕�次發射倍增系統，所以光電倍增管在探測紫外、可見光中藍色光，具有極高的靈敏度和極低的噪聲。另外，光電倍增管還具有響應快速、成本低、陰極面積大等優點。

PMT結構和工作原理圖

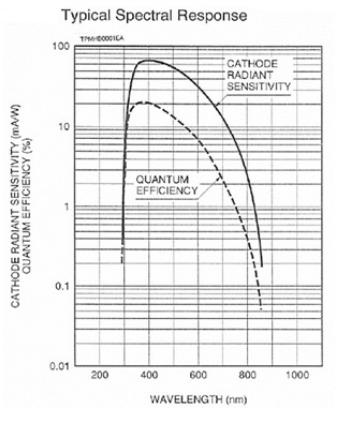

PMT檢測器

光譜效應: 300 to 850nm

最大量子轉換效率: 420nm處

雪崩光電二極管（APD）：指的是在激光通信中使用的光敏元件。在以硅或鍺為材料制成的光電二極管的P-N結上加上反向偏壓后，射入的光被P-N結吸收后會形成光電流。加大反向偏壓會產生“雪崩”（即光電流成倍地激增）的現象，因此這種二極管被稱為“雪崩光電二極管”。APD檢測器特點具有超低噪聲、高速、高互阻抗增益，靈敏度高等特點，主要用于可見光紅綠熒光和近紅外熒光的檢測。

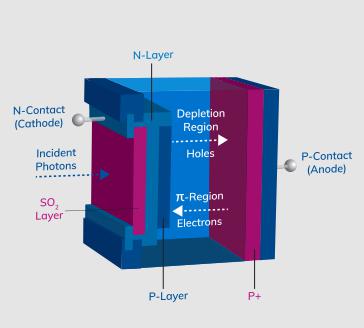

APD工作原理圖

APD光譜效應圖

PMT檢測器在藍光區域量子轉換效率高，而在紅外區量子轉換效率很低，檢測效果不理想。APD檢測器在紅光和近紅外熒光檢測表現突出。

Azure Sapphire雙模式多光譜激光成像采用每個通道用專屬的檢測器，PMT用于藍光和磷屏掃描成像，3個獨立的APD檢測器分別用于綠光、紅光和近紅外掃描檢測，同時具有CCD檢測器用于超高靈敏化學發光的檢測。

Azure Sapphire是給客戶兩個探測器，使他們的熒光樣品不會在任何極端的檢測環境下而使樣品信息缺失。實現無與倫比的靈敏度和獲得高質量圖片。


圖片來自sapphire雙模式多光譜成像系統
