SpheroONE自動化3D球體分選技術助力藥物篩選
CELLENION自動化3D球體分揀、分離和分選
「 摘要」
spheroONE®是一種獨特的大顆粒分離、分選和噴點儀器。該儀器結合了精密的低容量噴點、基于圖像的玻璃噴點毛細管內顆粒跟蹤和自動化功能,能夠高效地分離和分揀球體、類器官和類腫瘤體等細胞聚集體。分離過程通常可在數分鐘內將 92% 以上的單個球形顆粒分配到目標 96 孔板的每個孔中。此外,用戶還可以隨時定義分離參數（即顆粒的直徑和伸長率),從而根據細胞聚集體的形態對不同亞群的細胞聚集體進行分揀。spheroONE® 為3D細胞模型標準化和自動化處理提供了前所未有的手段。
「簡介 」
3D球體因其固有的臨床相關性而在高通量篩選中獲得了極大的關注（Nunes,2018）。這與實體腫瘤建模尤其相關,因?yàn)?D球體具有空間結構、擴散障礙、差異基因表達和耐藥性等特征,使其成為抗腫瘤藥物篩選的首選模型（Costa,2016）。為了進行可重復的檢測,根據球體的大小、形態和內部組織預選球體至關重要。迄今為止,還沒有可行的方法來分離和操縱細胞聚集體（Singhera,2017 年）。通過融合關鍵技術,即精確的納升體積按需點滴、機器人技術、成像和軟件自動化，Cellenion 開發出了用于分揀、分離和點滴3D球體、類器官和類腫瘤體等大顆粒的創新平臺--SpheroONE®。本文通過展示我們從異質群體中分離出顯示用戶定義尺寸和形態特征的球狀體的能力,突出了該平臺的功能。
「 材料與方法 」
自動大顆粒分離和噴點
在以下實驗中使用了一臺配備精密納升體積按需滴定系統（Nano Dispense Capillaries,NDC,約Ø = 400 µm）、光學系統（包括高分辨率相機、暗場照明模塊）、x-y-z軸系統和專用軟件的spheroONE®儀器。
細胞培養
HEK 細胞在添加 10% FBS 和抗生素（青霉素/鏈霉素）的 DMEM 中培養。HEK 球形細胞是在超低附著力（ULA）燒瓶（Nunclon sphera,Thermo Fisher）中通過液體覆蓋細胞培養制備的,培養過程恒定攪拌（100-150 轉/分）3-7 天。培養基每隔一天更換一次。
樣品制備
樣品（3 毫升）含有 PBS 溶液中的球體懸浮液（500-1500 個球體/毫升）,在吸收前對其進行過濾（Uberstrain,70 µm),以去除細小的細胞碎片。在無菌條件下,將濾過的樣品裝入專用的加壓樣品容器中,然后轉移到spheroONE® 中進行處理。
活/死檢測
分離和分配后4小時,通過熒光成像和分析使用 Hoechst33342和碘化丙啶（PI）染色的球體分析來評估細胞活力。
結果與討論
單球體分離
分離過程示意圖見圖1。在隔離之前,為確保精確隔離,NDC 被放置在儀器的攝像頭前,并執行自動mapping程序。mapping程序（在連續分配液滴的同時，對NDC內部多達100個物體進行約100次跟蹤）可精確確定噴射區（圖1a）,該區域與下一個待分配液滴的體積所填充的區域相對應。為了考慮到在軸運動過程中，噴點毛細管內的顆�？赡軙�(huì)發生沉淀,軟件設置了一個沉淀區（圖 1a）。mapping完成后,SpheroONE® 執行的分離過程如下（圖 1b）：(i) 將毛細管置于攝像頭前,(ii) 在制作下一個液滴之前采集圖像、(iii)對圖像進行處理和分析,(iv)軟件自動確定下一個液滴是否含有符合用戶定義的分離參數的單個球體（在這種情況下,軸系統將 NDC 移到下一個目標孔上方以分配包含球體的液滴然后返回相機前）,或者不含有球體（在這種情況下,液滴直接分配到回收管中）
圖1
分離過程。a. 納米噴點毛細管圖像及噴射區和沉淀區示意圖。b. 分離過程示意圖。分離情況：在噴射區檢測到單個顆粒,沉淀區無顆粒。丟棄情況:在噴射區未檢測到顆粒（左）或在噴射區檢測到多個顆粒（中）,且在沉積區檢測到顆粒（右）。c. 在暗場照明下NDC中細胞聚集體（白色箭頭)的
spheroONE®圖像。
為說明分離過程，將HEK球體懸浮液（每毫升PBS中含有500-1500個球體）加載到spheroONE®（圖 2a）。樣品儲存器被加壓（約200 mBar）,并使用專用程序任務進行系統預處理，以確保管道中充滿溶液且無任何氣泡。設置檢測和分離參數，并執行mapping以確定噴射區。將一個預裝了50µL培養基的96U型底孔板放在目標板支架上。開始分離運行，在目標孔板的每個孔中分離和分配單個球體（圖2b）。通過設置定義的大小和伸長參數，可對子群體進行排序（圖 2c）。
 |
 |
 |
圖2
球體分離。a. 分選和分離前球狀體懸浮液的顯微圖像。
b. 分離到單個孔中的球體拼接圖像。
c. 分離球體（粉紅色點）和排除球體（藍色點）的大�。ㄖ睆剑┖托螤睿ɡ欤┑膱D形表示。（比例尺 = 500µm）。

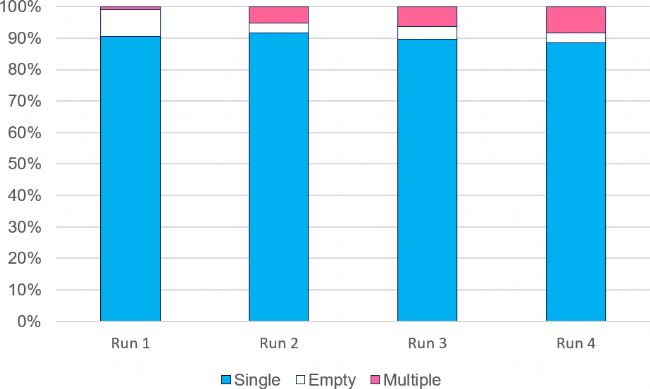

分離過程具有很高的可重復性,這一點可以從四次獨立分離運行中實現的分離準確性看出（圖 3）。
平均而言,單個球體的準確率達到 91%（CV < 2%）。
圖3
按大小對球體進行分類
為了進一步說明SpheroONE®按大小分離球體的能力,我們使用不同的分離參數進行了多次額外的運行。在第一次分離運行中,分離出直徑為100-500 微米的球體。第二次運行使用的參數稍窄,分離出直徑為 350-500 微米的最大球體。第三次運行分離出直徑為 200-250 微米的較小球體。
分離后,使用明場視野顯微鏡對球體進行成像,并根據這些圖像測量其平均直徑。不出所料,第一次分離得到了高度異質的單個球體,測量直徑從160微米到 669 微米不等（圖 4a、d）。第二次運行成功分離出直徑為277至550微米的最大球體（圖 4b、d）。第三次實驗分離出高度均勻的球體,直徑從151微米到 238微米不等（圖 4c、d）。顯微鏡測量的直徑與SpheroONE®暗場視野圖像之間存在差異的原因是由于光擴散在球體外緣形成光暈,使用暗視野照明時對球體直徑產生高估。
圖4

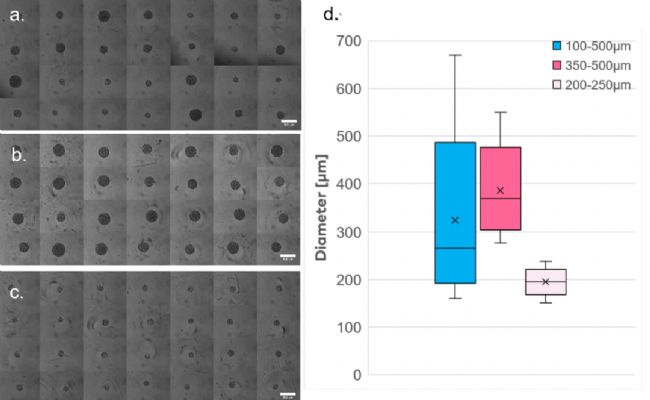

按大小排序的球體。a. 排列好的球體的顯微圖像，直徑范圍為100-500微米。b. 排列好的球體的顯微圖像，直徑范圍為350-500微米。c. 排列好的球體的顯微圖像，直徑范圍為200-250微米。d. 排列好的球體的大小分布的圖示。測量是通過使用默認的分割工具從顯微圖像中進行的。（比例尺 = 500微米）。分離后的細胞活性
為了評估spheroONE®分離后類球體的活性，在分離后4小時進行了活/死染色（圖5）。分離和分裝并未損害細胞聚集體的完整性及其活性（圖5）�？傮w而言，細胞存活率超過 97%（圖5b）
圖5
分離后球體的存活率。a. 分離球體的顯微鏡圖像，用Hoechst和PI染色。
b. 分離球體在分配后4小時的存活率圖示。分析顯示分離后存活率超過98%。（比例尺 = 500 µm）
結論與未來的方向
研究結果表明,SpheroONE® 平臺能夠高精度地重復分離單個球體（每孔單個球體高達 92%）,并根據用戶定義的特征（大小和形狀）對其進行分揀。通過使用生存率測定驗證了分離后球體的完整性,證明了spheroONE®技術在分選和分離過程中沒有損壞這些細胞聚集體或其中的細胞。這些能力展示了該儀器成為推動建立標準化復雜體外3D模型的潛在技術的可能性,這將極大地加速藥物發現,并最終減少或取代一些動物實驗。
