使用MicroFab的Inkjet噴墨打印技術可以研制一種定量測定嗅覺閾值的儀器。這種數字嗅覺計具有精確的控制和檢測能力，可以通過嗅覺閾值的測定作為神經退行性疾�。ㄈ纾喊�爾茲海默癥、帕金森病等）的早期篩查工具。

介紹

使用MicroFab的Inkjet噴墨打印技術可以研制一種定量測定嗅覺閾值 的儀器。施加在壓電元件上的電脈沖產生變形，這種變形傳遞到流體中，導致液滴通過安裝在壓電管一端的孔射出。一個電子控制臺驅動壓電驅動元件和控制滴數，被分發和蒸發，以創建一個香味云。產生、蒸發和呈現到患者鼻子檢測的液滴數量根據預設算法進行調整，直到患者的閾值被發現。神經退行性疾病患者使用研制的嗅覺計測試顯示，與正常對照組相比，他們的嗅覺閾值顯著升高。這一結果與文獻研究表明嗅覺是神經退行性疾病的第一個影響因素一致。本文所述的數字嗅覺計具有精確的控制和檢測能力，可以通過嗅覺閾值的測定作為神經退行性疾病的早期篩查工具。

每年照顧阿爾茨海默癥患者的費用取決于疾病的嚴重程度，照顧阿爾茨海默氏癥患者的直接和間接費用估計總計為1000億美元/年。這種疾病的費用和對照顧者及家庭的影響使早期發現和診斷神經再生疾病，特別是阿爾茨海默癥成為高度優先事項。早期診斷之后采取干預措施，可以延遲疾病的發作或減緩其進展，這將大大有助于護理人員并降低護理費用。為了提高識別神經退行性變初始癥狀的能力，已經對幾個領域進行了探索。這些測試是基于對阿爾茨海默癥或其他神經退行性疾病患者大腦中發生的認知變化的檢測和量化。例子包括神經心理學診斷測試，測量延遲回憶，語言流暢性和整體認知狀態。

將老年癡呆癥患者和一群年齡匹配的成年人進行比較，如果體積分析措施的大腦的中央顳區參加嗅覺信息的處理與表現在嗅覺測試包括氣味識別和嗅覺閾值。研究人員發現，嗅覺和海馬體積之間存在很強的相關性，并指出氣味識別測試在檢測阿爾茨海默病方面的潛在臨床應用價值。進一步的研究表明，在阿爾茨海默病的初始階段，顳葉內側結構是嗅覺識別的關鍵。隨著病情的發展，患者識別和檢測氣味的能力以及對這種缺陷的認識能力進一步出現缺陷。為了將嗅覺作為神經系統疾病的診斷工具，人們花費了大量的精力來建立嗅覺與其他測試方法以及嗅覺與神經退行性疾病的其他癥狀之間的相關性。

一種能夠量化患者嗅覺能力的方法不僅有助于阿爾茨海默癥或帕金森病等神經退行性疾病的早期診斷，而且也將提供追蹤疾病進展的手段。然而，根據嗅覺閾值對患者進行準確可靠的評估仍然是一個挑戰。由于以可控的方式給病人施用特定濃度和多種氣味劑的復雜性，疾病進展作為臨床工具一直存在問題。這種復雜性往往意味著要依賴復雜而昂貴的研究嗅覺儀。相反，刮擦和嗅探測試，雖然成本效益和廣泛使用，但既不是其測試方式的多樣化，也不是其氣味成分的年復一年的一致性。賓夕法尼亞大學的嗅覺鑒定測試（UPSIT）是用于判斷嗅覺缺陷的最廣泛的刮擦-嗅測試。這個測試使用隔離在微囊晶體中的氣味劑，當被劃傷時釋放氣味劑。在測試過程中，病人要從四個選項中選擇一種氣味。雖然從晶體中釋放的氣味的精確量在抓痕中還沒有被確定，但該測試已被證明在識別和鑒別一些神經退行性疾病的嗅覺識別缺陷方面是成功的。但是，這種刮擦和嗅探測試不支持對嗅覺閾值的量化。其他側重于定量的測試系統要么非常復雜，要么需要人工處理不同濃度的溶液。本文所述的嗅覺計技術是基于數字控制、高精度噴墨打印技術，能夠確定嗅覺閾值。特定氣味劑的閾值取決于非常高的分辨率，因為噴墨式微型噴霧器能夠在每一滴噴射出的氣味中輸送納摩爾數量的氣味劑，該系統可以通過使用可互換的墨盒分發許多氣味劑，通過使用試驗中使用的氣味劑的稀釋劑，可以延長解析度，超過單滴分配。

數字嗅覺計（圖1）由四個壓電噴墨微分配器模塊組成，每個模塊用于不同的氣味劑或氣味稀釋劑，以“V”形配置放置在加熱元件的兩側（圖2）。每個微型分配器模塊由壓電分配器和儲液器以及用于驅動信號的電氣連接組成。嗅覺計電連接到控制單元，該控制單元選擇分配器和要分配的相應氣味滴數。滴劑被分配到加熱元件上，氣味氣霧云被一個微型風扇送到病人的鼻子上。下面將討論系統的主要部分（圖2）。

▲ 圖1 使用噴墨微型噴霧器的嗅覺器及其電子控制臺


▲ 圖2 噴墨式氣霧發生器組件示意圖。所述分配模塊以V形配置放置，使氣味滴落在集中放置的加熱器上。另一對微型分配器模塊位于草圖中顯示的模塊后面，總共有四個模塊

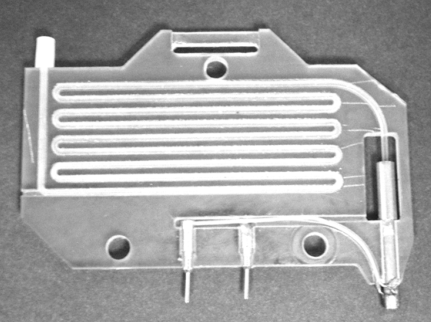

▲ 圖3 微噴模塊示意圖。儲液器由小型特氟龍毛細管制成，并從頂部裝入氣味劑。電觸點插入嗅覺儀的匹配連接器，提供來自控制臺和機械支持的電子信號


觸發器由壓電元件構成，該壓電元件的一端焊接有電鑄孔板（孔板直徑45µm），該孔板面向加熱元件。另一端連接供電池。不銹鋼套管與壓電管結合，C-flex管插入套管，與作為儲層的毛細管聚四氟乙烯管進行密封。為了避免流體通過孔板滴下，儲層由特氟龍的毛細管組成。毛細力和管道盤繞的高度都很低，可以防止流體通過孔口滴下，并減少孔口水平上的壓力變化（圖2和3）。管的長度對應的體積約為28µL。毛細管末端的一個端口用于補充模塊。

所述分發器執行器為徑向極化方向的環形PZT5A壓電元件。壓電管的尺寸為d1= 0.070（1.78 mm）， d2= 0.050（1.27 mm）和l = 0.6（15.24 mm）(圖4）。驅動電極分別沉積在內外表面。內電極纏繞在管子的末端，在管子的外表面，這樣更容易通電連接。金屬（鎳）鍍層從管的一端的前端和外部表面的一部分被移除，以分離兩個電極。電線被焊接到去除電鍍的帶子旁邊的電極上，在另一端，焊接到插入嗅覺器的插銷上。

液滴產生遵循按需滴液（DOD）壓電噴墨打印機的原理。圖5展示了液滴形成的主要步驟。當內電極接地時，驅動電信號由梯形波形（“上升”，“停留”-恒定電壓，“下降”到初始電壓）組成，并應用于外電極。在“上升”期間，壓電管的內表面向外移動，產生一個負壓波，并開始向供應管和孔板兩端移動。當負壓波到達孔板時，液氣界面抽出到噴霧器噴嘴中（圖5，第二張照片）。在供應端，負波作為正壓力波反射回來。“停留”周期（在最大/恒定電壓下的時間）被選擇，當反射的正壓力波到達管的中間時，驅動信號的“下降”開始。電壓“下降”周期對應于流體的壓縮（管壁的內部運動），因此加強了反射波，使所需電壓在恒定下降速度下最小化，或在相同的施加電壓下下降速度最大化。當正壓力波到達理論上，它將開始噴射形成液滴的流體（圖5，第三張照片）。

▲ 圖4 噴頭結構圖

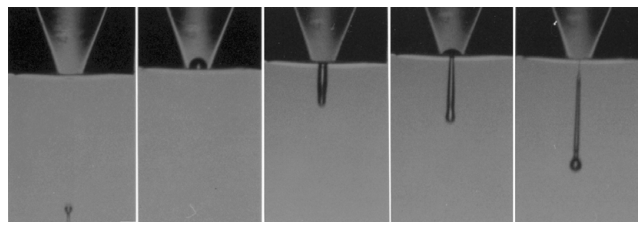

▲ 圖5 在液滴形成過程中不同實例的液滴排出序列。該事件是頻閃照明與液滴產生同步，通過改變施加在壓電驅動器上的信號和頻閃延遲之間的延遲，液滴在噴射序列的特定狀態下被“凍結”

研究的目的是檢驗原型數字嗅覺計在一項測試中的可操作性，比較一組對照組患者的嗅覺閾值與神經退行性疾病患者的嗅覺閾值。據我們所知，這是第一個通過使用噴墨噴霧器來精確測量嗅覺閾值的研究。嗅覺計能夠檢測出對照組和診斷為神經退行性疾病的患者之間的差異。神經退行性疾病患者的嗅覺閾值的低端與老年對照組患者的嗅覺閾值的高端重疊。在研究過程中還檢測到了其他嗅覺閾值趨勢。與男性對照組相比，女性對照組對兩種氣味的嗅覺閾值都要低一些，盡管這種差異很小。結果還表明，“玫瑰”和“檸檬”的閾值隨著年齡的增長而增加。在對照組。男性和女性嗅覺閾值的變化似乎始于人生的第5個十年左右。還需要更多的實驗來更好地建立嗅覺閾值的增加與神經退行性疾病之間的相關性。嗅覺閾值具有精確量化閾值的能力，可以隨著病情的發展跟蹤嗅覺閾值的變化。數字嗅覺儀需要改進，使測量更容易、更精確。問題是病人吸入和滴液產生之間的同步。過早吸入可能導致錯誤的“失誤”。改進版本的嗅覺儀器應該包含吸入和液滴產生之間的相關性，測試和數據采集的自動化。
