第一次使用

本章節將為您介紹Medusa 96 的軟件顯示以及基本操作信息。新手必讀本章。

開/關移液器

插上電源線后，將插座旁邊的開關撥到ON的狀態。此時設備尚不能啟動。
將位于設備右下方的黑色開關也撥到ON的位置。此時設備將通電啟動。

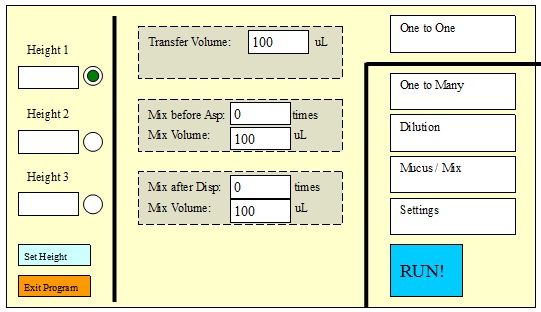

先后顯示兩幅啟動頁面后，將顯示設備的操作界面：


 軟件啟動頁面

如果想退出軟件，直接用筆點擊左下角“Exit Program”按鈕，將顯示關機界面：

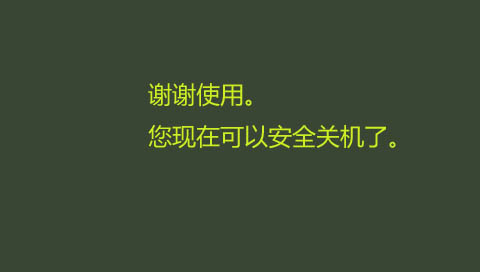

 關機界面
此時可以將設備右下方的黑色開關撥到OFF的位置進行關機。

活動部件的使用及盤面放置

本移液器具備XYZ三維移動定位的機械平臺。三個軸的定義以及移動方式：
X軸：左右方向，通過握住操作手柄的右手施加力量左右推動，兩端各有定位槽；
Y軸：前后方向，位于工作盤面的移動框架拉出來，里面的盤位將正對移液頭；
Z軸：垂直方向，通過按下操作手柄上的按鈕來操縱運動，2鍵向下3鍵向上。

         Medusa 96 已充分考慮到用戶使用時可能遇到的情況。已設定必須移動移液頭或者工作盤面到達設定位置后，Z軸才能上下運動。防止發生移液頭和盤位錯位的情況。

在每個移動框架上有前后兩個盤位共有4個盤位。盤位的大小，剛好可以容納SBS標準的96孔盤，包括全裙的酶標板，細胞培養板，PCR板，各型溶液槽等。

吸頭盒的大小也符合SBS標準，可以直接放到盤位上。需要注意Tips架放置的方向，帶缺口的一邊應位于左側。無論1000ul還是200ul都通用此吸頭盒。

384孔盤架的大小設計成比SBS盤要大，以便可以手工水平移動384孔盤以對正96個吸頭的位置。384孔盤架是獨立配件。沒有該配件本設備不可以使用384孔盤。

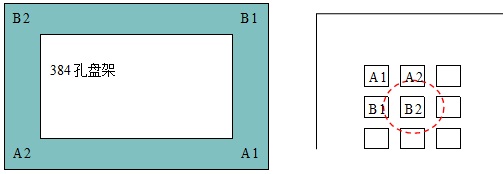

在使用384孔盤時，請注意以下標識：

比如說將384孔盤推到左上角，那96吸頭就對準B2以及與其處于同樣位置的96個孔，如B4，D2，D4等。

第一次移液操作準備

開機后，每個頁面已經有默認的參數，可直接運行默認的操作以便熟悉設備。
以開機后顯示的1吸1噴100ul的程序來演示序列流程：
將源溶液盤和靶盤放到工作盤位上，將吸頭盒裝上tips也放到盤位上。
點擊觸摸屏界面上的“RUN”按鈕。按一下操作手柄上的操作鍵（2鍵），此時為吸液準備動作。
可左右，前后推動XY軸進行練習�？砂瓷舷掳存I（3，4鍵）進行練習。
再次按操作手柄上的操作鍵（2鍵），此時為吸液100ul動作。
再次按操作手柄上的操作鍵（2鍵），此時為噴液100ul動作。
再次按操作手柄上的操作鍵（2鍵），結束本次練習操作。

操作界面與軟件基本操作

本章將介紹本移液器的軟件概況與手柄配合操作，完成第一次移液。

操作手柄介紹

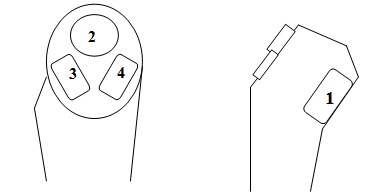

  手柄正面觀     手柄側面觀
按鍵2：操作鍵，觸發下一個活塞動作；
按鍵3：Z軸（移液頭）向下運動，包括插緊吸頭；
按鍵4：Z軸（移液頭）向上運動；
按鍵1：功能鍵，相當于Shift鍵，單獨無功能，組合功能包括：
Shift + 按鍵2：觸發特殊動作界面，包括脫tips，慢速移動Z軸，介紹見下圖；
Shift + 按鍵3：快速定位動作，液體頭快速到達設定的高度；
Shift + 按鍵4：切換所設定的高度。

當按下Shift + 按鍵2，彈出特殊動作界面：

此時，按下操作鍵或者點擊屏幕的OK按鈕，都會觸發脫Tips動作。脫Tips擋板向下運動，將裝上的吸頭推下來。

脫Tips后，移液動作將無法完成。請謹慎操作。

軟件介紹與基本操作

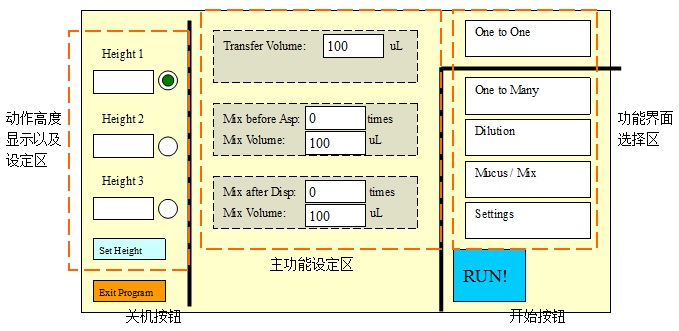

開機后自動進入操作軟件的第一個界面：

高度顯示及設定區：液體處理頭的動作高度可預先設定，方便進行快捷鍵操作而不必每次都要觀察吸頭的插入位置。最多可設定3個高度。通過Shift + 3 組合鍵進行自動行進到設定的高度，Shift + 3 組合鍵進行3個設定高度之間的切換。

最簡單的移液操作
