本文要點：J-聚集為分子染料帶來了有趣的光學和電子特性，顯著擴展了它們在不同領域的適用性，但合理設計 J-聚集染料仍然存在挑戰。在此，本文通過逐步細化一種常見的七甲胺花青的結構，從零開始開發了大量的 J 聚集染料。通過在染料的介觀位置引入具有芐基和三氟乙酰基的支鏈結構獲得了具有尖銳光譜帶（半峰全寬≤38 nm）的 J 聚集體。微調芐基可以實現 J 聚集體的光譜調節。對9種染料的單晶數據的分析揭示了 J 聚集傾向與晶體內分子排列之間的相關性。一些 J 聚集體已成功應用于動物的多路復用光聲和熒光成像。值得注意的是，由于 J 聚集體具有清晰而明顯的吸收帶，實現了高時空分辨率的三色多光譜光聲斷層掃描成像。



---

本文逐步調整了一種常見的七甲胺花青的結構，通過在七亞甲基苯并吲哚菁骨架上引入具有三氟乙�；�和芐基的支鏈介旋取代基，成功地獲得了十幾種具有異常窄光譜帶（半峰全寬≤38 nm）的J-聚集體。此外，通過微調 J 聚集染料上的芐基部分來實現對光學性質的控制。首先，本文成功地從這些染料中培養出9個單晶，并分析了它們的晶體學數據，從而為J聚集體中的堆積排列提供了見解。這項研究能夠評估染料的J聚集傾向與相應單晶中的分子排列之間的相關性。其次，研究者精心挑選了幾個樣品用于NIR-II雙模和多路（三色）多光譜光聲斷層掃描（MSOT）和熒光成像。本文成功通過高時空分辨率實現了多個器官內不同染料的同時成像。

圖1. 本研究中合成的花青（化合物 1 至 29）及其形成聚集體的能力列表。紅色：能夠形成穩定的J-聚集體的花青，與幾乎沒有單體和其他聚集體共存。綠色：花青形成不完美的J聚集體，與相當數量的單體或其他聚集體共存。藍色：主要形成H聚集體的花青。黑色：本研究中不能形成 J 聚集體和 H 聚集體的花青。



本文對 J-聚集的研究始于化合物 1，它是一種七甲胺吲哚菁，在聚亞甲基橋中的環己烯上具有內消旋氯。1的結構修飾涉及幾個關鍵步驟，即在中心位置用環戊烯取代環己烯部分，在兩個末端用苯吲哚取代吲哚，將吲哚氮取代基從乙基改變?yōu)榧谆�和丙基，以及逐步改變介消旋取代基。研究者尋求在NIR-II區域獲得具有吸收帶的良好形成的J聚集體，導致了CYJ1007的出現（由9形成）。這一突破是通過引入由芐基和三氟乙酰基組成的支鏈內消旋取代基來實現的。進一步微調芐基部分可以調節 J 聚集體的光學特性。最終，研究者得到了 16 種 J 聚集染料，其中 10 種（9、17、19-25 和 28）可以形成形態良好的聚集體，其光譜幾乎沒有單體跡象，1 （5） 種可以形成 H 聚集體，2種（4 和 6 ）似乎同時表現出 H 和 J 聚集體的光譜特性。

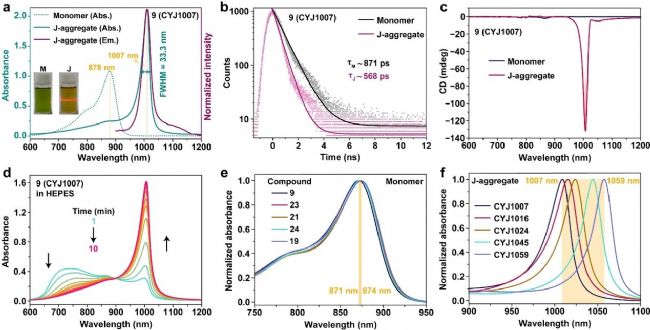

通過將特定 J 聚集染料的 DMSO 溶液加入2-（4-（2-羥乙基）哌嗪-1-基）乙磺酸 （HEPES） 緩沖液中，然后通過離心純化來制備大量 J 聚集體。將所得的 J 聚集體重新分散在 HEPES 緩沖液中，用于光學研究。染料和J-聚集體的光學特性如圖2a所示。以化合物 9 為例，比較了單體和 J-聚集體的光學性質（圖 2a–2c）。如圖 2a 所示，化合物 9（單體）具有相對較寬的吸收帶，最長為 878 nm，而其 J 聚集體 （CYJ1007） 在1007 nm 處表現出尖銳、紅移和強烈的吸收帶，以及幾乎重疊的熒光帶。此外，CYJ1007顯示出強烈的丁達爾效應，這是粒子形成的標志。如在TEM上觀察到的那樣，顆粒呈現出球形形態。如圖 2b 所示，J 聚集體的熒光壽命比單體短得多，為 J 聚集體的形成提供了額外的證據。此外，圓二色性（CD）光譜（圖2c）顯示，單體在600 nm至1200 nm范圍內不表現出CD信號，而J聚集體CJY1007在CYJ1007的最大吸收（1007 nm）處顯示出具有強烈、尖銳和負峰的CD信號，這可能是由J聚集體中的手性排列、激子耦合和/或長程有序引起的。

聚集體的形成相當快，如將化合物9的DMSO溶液加入HEPES后10分鐘內吸光度突然增加所證明的那樣（圖2d）�；�合物9在30nM至50nM之間的HEPES溶液中也表現出低臨界聚集濃度，同時在生物體液中具有很強的J聚集傾向。有趣的是，一些單體的吸收光譜幾乎相互重疊（圖2e），而其J聚集體的吸收光譜各不相同，范圍從1007 nm到1059 nm（圖2f）。J聚集體在生理pH值下還表現出相當?shù)膒H穩定性，比單體具有更好的光穩定性，并且在37°C下在100% FBS中具有相當?shù)姆�(wěn)定性。為了追求這些 J 聚集體在水性介質中的更大穩定性，這對于體內光學成像至關重要，研究者將 J 聚集體封裝在 Pluronic F127 膠束中。值得注意的是，這種封裝僅引起其吸收光譜的微小變化，同時大大提高了它們的穩定性。HEPES中封裝的J聚集體比商業和報道的NIR-II分子染料和水性介質中的J-聚集體具有更窄的光譜帶。



從化合物 10 和 14 開始分析，這兩種化合物都不能形成 J 聚集體�；�合物10采用“人字形”堆疊（圖3a），相鄰堆疊在相反方向上“俯仰”和“滾動”，其相鄰分子在堆棧內表現出較大的橫向位移（3.57 Å）（圖3a4），因此它們之間的π-π相互作用可以忽略不計。對于化合物14，其末端基團高度扭曲和彎曲，兩個苯并吲哚平面之間具有較大的二面角（圖3b）。在14中，苯環直接連接到三氟乙胺基團導致較大的空間位阻，使14成為“擁擠”的菁并抵消J聚集。顯然，10 和 14 的單晶中的堆積排列不利于 J 聚集。

化合物8、15、11、9、24和19在單晶中都表現出磚層堆積，其分子堆積排列的特點是縱向位移大，橫向位移小，有利于J聚集體的形成（圖3c-3e）。然而，觀察到化合物 8 和 15 盡管它們在分子結構上與 9 高度相似（8 在介觀取代基處的乙酰基與三氟乙�；�，以及 15 在吲哚氮處的甲基與乙基），但未能形成 J 聚集體，而其他四種 （9、11、24 和 19） 可以。單晶是通過非常緩慢的溶劑擴散過程生長的，該過程更像是熱力學上有利的過程。六種染料在單晶內的分子排列表明它們可能具有形成J 聚集體的傾向。然而，與單晶相比，水介質中J聚集體的形成更復雜、更迅速，動力學因素成為J聚集體形成的關鍵決定因素。8 中介消旋取代基上的乙�；�和 15 中吲哚氮上的甲基與 9 中的對應物相比尺寸相對較小。這可能導致 8 和 15 的分子振蕩增加，尤其是當放置在水性介質中時，從而降低它們的 J 聚集能力。關于9、24和19形成的三種單晶，它們都可以形成J聚集體，并且其結構中具有苯吲哚末端基團，觀察到它們的層間縱向位移（18.70、19.57和19.95 Å）與相應的J聚集體表現出的最大吸收量（1007、1045和1059）之間存在正相關關系。

這些結果表明，單晶內的堆積排列與J聚集之間存在有意義的相關性，這意味著理解單晶內的分子堆積可能是評估染料J聚集傾向的寶貴方法�？刂茊尉�內分子堆積的各種力和空間位阻因素也可以在J聚集染料的設計中得到利用。



在 NIR-II 光聲成像中，在 1050 nm 至 1150 nm 的波長范圍內工作可以顯著減少來自各種內源性吸收劑的干擾，包括水、血紅蛋白、氧合血紅蛋白和脂質。因此，本文選擇了樣品CYJ1059@F127進行單色成像。

對 J 聚集染料構建了一系列染料和 J 聚集體，使研究者能夠進行多路熒光和 MSOT 成像（圖 4 和 5）。為了實現最佳的光譜分離并最大限度地減少三色成像中的串擾，本文選擇了兩種 J 聚集體（CYJ981@F127 和CYJ1059@F127）和一個單體（化合物 1，用轉運蛋白 β-LG 處理形成 1@β-LG 用于腎臟靶向).圖4a-i和5a顯示了三種樣品在pH 7.4 HEPES溶液中的吸收和光聲光譜。

小鼠俯臥（圖4b-4d）和仰臥（圖4e-4g）位置進行三色熒光成像。對于前者，將CYJ981@F127注射到小鼠后肢的爪子中，而靜脈注射1@β-LG在12分鐘和CYJ1059@F127注射15分鐘進行（圖4b）。圖4c、4d和S60顯示了不同激發波長下的熒光圖像和不同時間點的合并熒光圖像。正如預期的那樣，CYJ981@F127表現出通過爪子的淋巴管遷移到淋巴結。相比之下，發現 1@β-LG 僅在腎臟中積累，而 CYJ1059@F127 表現出在整個血液中的全身分布。值得注意的是，通過三色熒光成像可以清楚地辨別出所有三種不同的過程。這歸因于 J 聚集，它使染料單體的光譜帶銳化。

對于仰臥位的小鼠，通過管胃管將CYJ981@F127施用于小鼠胃的底部，而另外兩個通過靜脈注射引入（圖4e）。在不同波長下進行成像，以觀察膀胱（腎臟代謝后）、腸道CYJ981@F127和肝臟中 CYJ1059@F127 的 1@β-LG。同樣，在不同器官內的三種染料也被清楚地觀察到，如圖4f、4g所示。

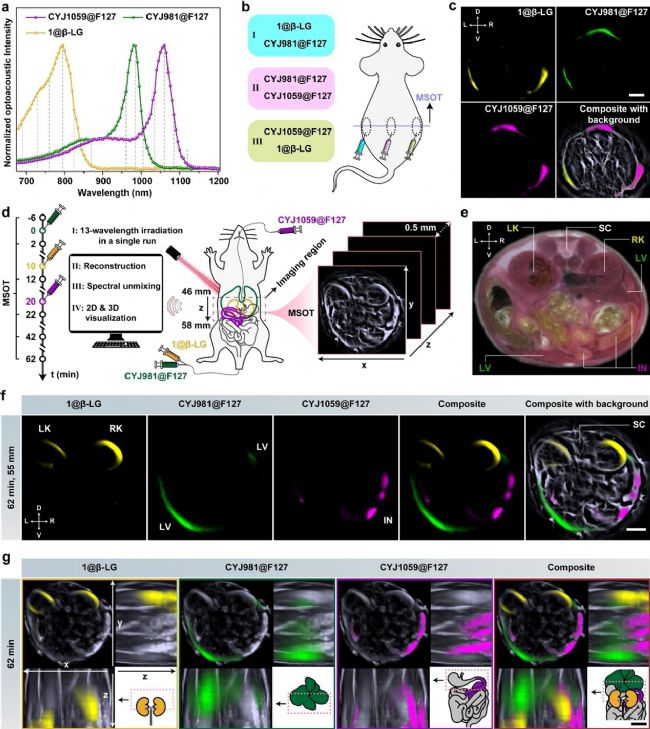

圖5.  1@β-LG （50 μM）、CYJ981@F127 （50 μM） 或 CYJ1059@F127 （50 μM） 注射三組染料三色MSOT成像



三色多光譜光聲斷層掃描 （MSOT） 成像是通過將三種染料注入小鼠體內并在單次運行中用多個 （13） 個波長照亮每個樣品（圖 5a）進行的，然后進行超聲檢測、重建和光譜分離。為了評估在多路 MSOT 成像框架內三種染料之間的潛在串擾，進行了一項評估，涉及皮下注射三種單獨的染料或三個染料組（標記為 I、II 和 III 組，每組包含兩種不同的染料，如圖 5b 所示）到小鼠中。這些注射劑在小鼠的三個不同部位小心地進行，分別位于背部、左腰部和右腰部。評估結果（圖5c和S62）表明，在這兩種實驗場景中都不存在串擾。作為一個說明性的例子，當將1@B-LG施用于小鼠的左腰（I組）和右腰（III組）時，從1@B-LG（左上圖）發出的MSOT信號精確地定位在左腰部和右腰部，確認成像中沒有串擾（圖5c）。

隨后，進行三色MSOT成像，以闡明三種染料給藥后的生物分布，成像過程的時間線如圖5d所示。將個體小鼠輕輕麻醉并小心地放置在成像室中進行MSOT成像，其持續時間為-6分鐘至62分鐘。在0 min和10 min時，分別通過尾靜脈將CYJ981@F127和1@β-LG注射到小鼠胃中，而在20 min時通過管飼管將CYJ1059@F127遞送至小鼠胃底部。通過掃描小鼠腹部區域的特定部分獲得一堆橫截面（2D）MSOT圖像，這些橫截面圖像可以單獨檢查或渲染成3D表示（最大強度投影，MIP）。圖5e顯示了小鼠的冷凍切片圖像，其橫截面位置與圖5f中的橫截面位置相對應。通過記錄每種染料的信號，可以監測三種染料的生物分布，如單通道和復合圖像所示（圖5f）。顯而易見的是，1@β-LG選擇性地在兩個腎臟內積累，而CYJ981@F127和CYJ1059@F127分別位于肝臟和腸道中。兩個感興趣區域的三色MSOT成像進一步證實了這一觀察結果。此外，圖5g中的3D MSOT圖像提供了與三種染料分布相關的空間信息，使研究者能夠更精確地定位染料的生物分布。離體三色成像為三色MSOT成像提供了額外的證據。重要的是，染料的低細胞毒性和體內毒性分別通過細胞毒性研究和主要解剖器官切片的蘇木精和伊紅（H&E）染色得到驗證。



這項研究揭示了一種有前景的解決方案，通過在七亞甲基菁的介觀位置引入包含三氟乙�；鶈卧�和芐基單元的龐大支鏈結構，確保J聚集體在NIR-II區域的吸收帶。通過對N-芐基部分的微小修飾，已經獲得了一系列具有不同光譜性質的J聚集體。已經成功生長了九種單晶，對這些晶體學數據進行了比較分析，這表明，當染料的單晶結構表現出與J聚集一致的特征時，它可能具有形成J聚集體的內在趨勢。此外，一系列 J 聚集體的可用性，其特點是具有有利的光譜特性，包括紅移和窄吸收/發射光譜以及增強的消光系數，能夠構建用于多路復用三色 NIR-II 熒光和 MSOT 成像的最優染料組合，在無串擾的成像中實現顯著的時空精度。這項研究為生成具有所需光譜特性的J聚集體提供了一種有效且直接的方法。



參考文獻

Zhang C, Wu Y, Zeng F, et al. Structurally Modulated Formation of Cyanine J‐Aggregates with Sharp and Tunable Spectra for Multiplexed Optoacoustic and Fluorescence Bioimaging[J]. Angewandte Chemie International Edition, 2024, 63(34): e202406694.



⭐️ ⭐️ ⭐️
