本文要點：凝視方向（眼球運動）、瞳孔大小和瞳孔光反射 （PLR） 的評估對于神經學檢查和神經科學研究至關重要，并且在重癥監護到內分泌學和藥物成癮，再到心臟病學和精神病學等各種臨床環境中，成為了強大的工具。然而，目前的床旁瞳孔測量通常是間歇性的、定性的、手動的，并且僅限于睜眼病例，限制了其在睡眠醫學、麻醉和重癥監護中的應用。本文將短波紅外 （SWIR， 900-1700 nm） 成像與圖像處理算法相結合，在閉上眼瞼后進行快速 （~30 ms） 瞳孔測量和眼動追蹤。43名健康志愿者參加了兩項由可見光刺激或?qū)⒀矍蜻\(yùn)動引導至屏幕目標的 PLR 實驗。在一只眼睛閉上，另一只眼睛睜開的情況下同時進行成像，作為基本實況。使用量化瞳孔區域周?chē)�亮度變化的自定義方法或基于深度學習 U-NET 的程序進行數據分析。本文表明 SWIR 成像數據分析可以成功測量閉眼條件下刺激誘發的 PLR，揭示單個試驗中的 PLR 事件和幾乎所有個體受試者的顯著 PLR，以及估計注視方向。基于神經網絡的分析可以成功地使用閉眼 SWIR 數據來重建睜眼圖像的估計值并評估瞳孔大小。

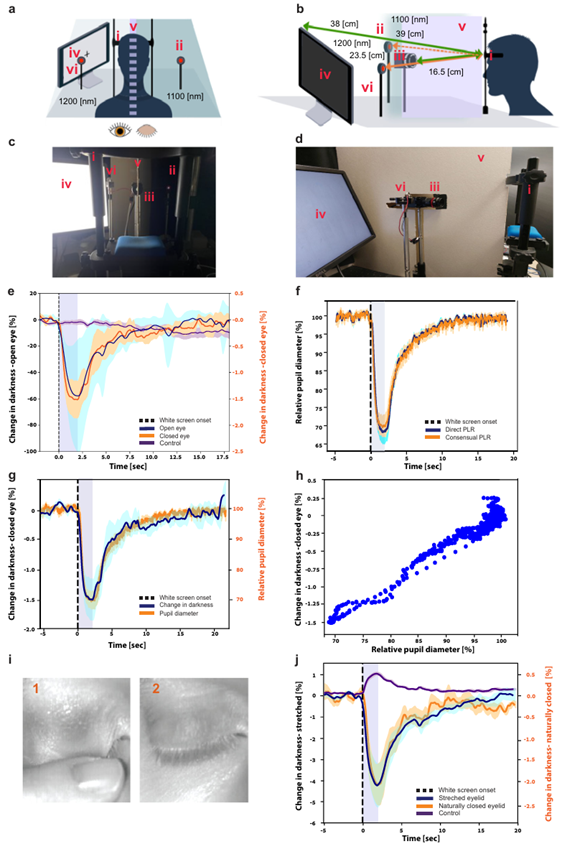

圖1. 睜眼和閉眼條件下的瞳孔光反射（PLR）評估

本文構建并驗證了一個實驗裝置來評估 PLR（圖1a、b）。該設置包括一個下巴托、一個用于電磁輻射的紅外 （IR） LED 光源、攝像頭和一個用于提供可見光刺激的計算機屏幕。使用這種成像設置，可以進行數小時的連續成像，因?yàn)檎彰鞯募t外曝光水平符合安全準則，不會造成風險。為了引發 PLR，屏幕以大約 20 秒的間隔間歇性地呈現亮光刺激（持續時間 2 秒，眼睛附近 270 lux），首先，當被試將目光向前時，該系統可以在睜眼條件下可靠地捕捉 PLR，使用 SWIR 相機捕獲的視頻數據中成熟的運動估計算法 DLC 識別瞳孔邊界（圖1c）。接下來，本文開發了一種無需瞳孔分割即可工作的數據分析方法。基本原理是，瞳孔邊界和周?chē)�虹膜之間的對比允許在睜眼條件下進行穩健的分割。然而，預計在閉眼條件下的后續成像不一定會在瞳孔和周?chē)�虹膜之間產生強烈的對比（即，不一定能觀察到清晰的瞳孔邊界）。為了解決這個問題，本文測量了固定圓圈內的平均像素暗度，其中包括瞳孔和周?chē)�光圈的區域（青色輪廓，圖1d）。當瞳孔收縮時（例如，在 PLR 事件中），該固定圓圈內的黑色像素面積減小，從而降低了圓圈中的平均像素暗度（圖1d，左）。

接下來，使用 SWIR 成像評估了閉眼條件下的 PLR。參與者在兩個實驗過程中閉著一只眼睛，而另一只眼睛睜著。利用健康個體雙眼瞳孔動態的對稱性，本文將閉眼 SWIR 成像與用作地面實況的睜眼數據進行了比較。圖 1e 顯示了從閉眼 SWIR 數據（使用如上所述的“固定圓暗度”方法）估計的瞳孔動力學的代表性軌跡，其中可以很容易地觀察到每個 PLR 事件周?chē)�的偏轉。將閉眼 SWIR 數據估計值與地面實況開眼測量進行比較（圖1e） 表明 SWIR 成像可以通過閉眼準確捕捉 PLR 動態（圖1f） 并在具有不同虹膜顏色的參與者中表現良好（圖1g，h）。在整個數據集中，通過這種設置和參數，92.7% 的參與者可以揭示穩健的 PLR（圖1f）。對于所有參與者，睜眼平均 PLR 事件時程和閉眼平均 PLR 事件時程之間的平均 Pearson 相關系數為 0.57 （范圍：-0.36 至 0.99，SD = 0.38），平均 R 平方值為 0.47 （范圍：0-0.98，SD：0.37）。

圖2. 對照實驗表明閉眼成像克服了潛在的混雜因素的影響

接下來，本文通過照實驗排除了幾個潛在的混雜因素（圖 2）。首先，驗證了本文的估計方法反映了與實際瞳孔成像相關的信息，而不是那些時間前后被視覺刺激照亮的眼瞼的可能信息（即，確保固定圓圈黑暗的瞬間減少（解釋為較小的瞳孔）不僅僅反映更亮的眼瞼）。有幾個方面表明情況并非如此：（i）本文的 PLR 時間過程的形狀高度不對稱（急劇收縮后逐漸重新擴張），而光刺激是“開-關”方波，（ii）PLR 效應在光刺激終止后持續很長時間（可見光終止但瞳孔需要更長時間才能重新擴張），以及同樣被可見光刺激照亮的對照前額區域無法預測瞳孔動態。此外，（iv）本文進行了一項對照實驗，其中屏障阻止任何來自屏幕的光線到達閉上的眼睛（圖 2a-d）。在本實驗中，所有 8 名參與者的閉眼均觀察到了穩健的平均 PLR 響應（100%，平均響應見圖2e），表明照明的變化完全是由瞳孔收縮引起的。對于所有參與者，睜眼平均 PLR 事件時間過程與閉眼平均 PLR 時間過程之間的平均 Pearson 相關系數為 0.7（范圍：0.24–0.99，SD = 0.29），平均 R 平方值為0.56（范圍：0.06–0.99，SD：0.38）。經過 Fisher 變換的所有參與者的 Pearson 系數與零之間的差異具有統計學意義（t(7) = 3.85, p = 0.006, 95% CI [0.48, 2.03]），R 平方值也具有統計學意義。因此，至關重要的是，即使閉眼且未暴露于光刺激，閉眼成像也可以檢測到強大的 PLR。其次，本文通過實證驗證了直接和協同 PLR 反應的幅度確實相似（如前所述，在 ~5% 以?xún)?nèi)17），從而驗證了本文以一只睜開的眼睛作為評估閉眼成像的基本事實的方法是足夠的（圖 2f）。由于參與者在屏障黑暗一側的眼睛沒有暴露在光線下，因此在實驗中雙眼睜開時測量的瞳孔直徑可用于計算在相同條件下閉眼時測得的黑暗度變化的校準函數。如圖 2g 所示，固定圈的黑暗度和瞳孔直徑高度相似并呈現線性相關性 (R2 = 0.96；圖 2h)。第三，本文驗證了當雙眼自然閉上時（圖 2i、j）也可以在閉眼條件下實現穩健的 PLR 成像——無需用手指將眼睛閉上，這一過程可能會導致眼瞼拉伸并形成有利的成像條件。所有參與者（N = 6，100%）在自然閉合和拉伸眼瞼時均表現出穩健的 PLR 反應。

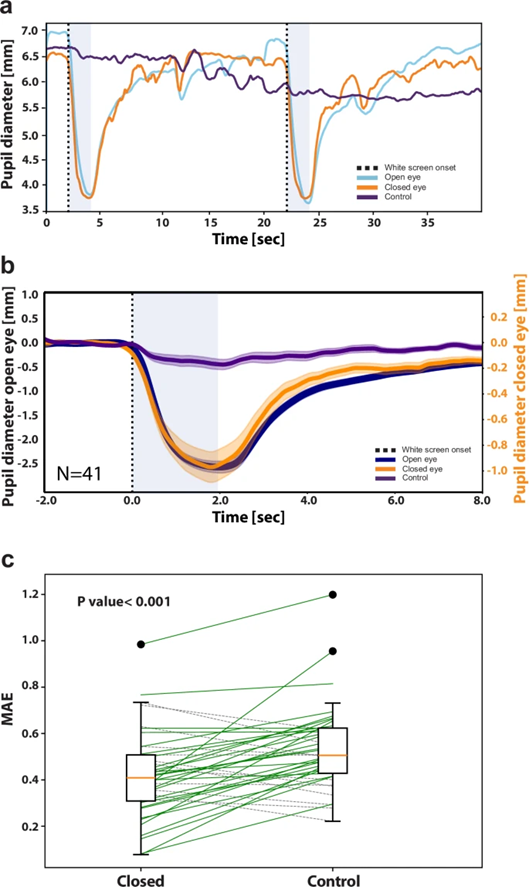

圖3. 通過深度學習分析SWIR 數據進行閉眼捕捉 PLR 動態

為了用更先進的數據分析來補充直觀的“固定圓圈暗度”方法，研究者們采用了基于深度學習的圖像處理方法來識別閉眼 SWIR 數據中的瞳孔動態。研究者們使用 U-NET 架構訓練了一個神經網絡模型，其中包含睜眼和閉眼的圖像對（“訓練數據”）。該模型的輸出（“測試數據”）僅基于閉眼的一組圖像，每張圖像代表眼睛睜開時的估計圖像，研究者們可以從中提取瞳孔大�。ㄒ院撩诪閱挝唬�。將閉眼數據（或控制前額區域）得出的瞳孔大小模型估計值與地面真實睜眼數據進行比較。圖 3a展示了該模型基于閉眼 SWIR 數據成功估計瞳孔大小的代表性示例。定量分析證實了 PLR 事件周?chē)�的成功估�?jì)（圖 3b）。實況與閉眼估計值之間的中位 MAE 約為 0.40 毫米，明顯低于實況與基于對照?qǐng)D像的估計值之間的 MAE，0.52 毫米，t(40) = 4.32，p = 0.0001，95% CI [0.06, 0.17]，通過配對雙尾 t 檢驗（圖 3c）。結果表明，通過使用閉眼圖像中對照區域無法獲得的信息（例如瞳孔變化），神經網絡預測得到了顯著改善。

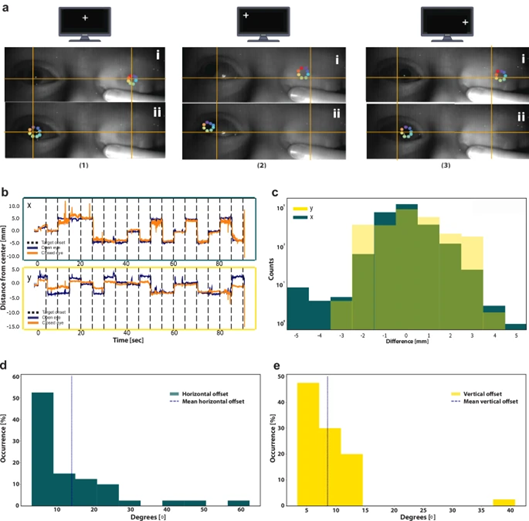

圖4. SWIR數據的 DLC 分析可捕捉閉眼時的注視方向

最后，研究者們?cè)竭^(guò)了瞳孔測量法，進行了一項單獨的實驗，研究了參與者注視九個屏幕位置時的凝視方向估計，可以從閉眼 SWIR 數據中成功提取凝視方向（圖 4a）。為了量化閉眼條件下凝視方向信息的精度，研究者們將瞳孔位置的真實信息（從應用于睜眼數據的 DLC 模型獲得的坐標，方法）與基于閉眼 SWIR 數據的瞳孔位置坐標（從訓練用于識別眼瞼上黑眼圈的 DLC 模型獲得的坐標）進行了比較。計算了每只眼睛相對于注視中央十字準線時的瞳孔位置的相對瞳孔位置，作為 (0,0) 原點。圖 4b 展示了單個參與者的代表性示例，其中可以很容易地在閉眼數據中檢測到朝向目標的水平和垂直眼球運動。圖 4c 顯示了此參與者的睜眼真實情況與閉眼估計之間的相對差異分布，分別為垂直偏移（y 軸）和水平偏移（x 軸）。在所有參與者（n = 40）中，瞳孔位置估計的中位 MAE 分別為垂直和水平偏移 1.4 毫米和 3.4 毫米。最后，研究者們根據設置的幾何形狀，將眼睛圖像平面中的 2D 偏移轉換為視角度 (DVA）。這表明，研究者們的凝視方向估計具有典型的準確度，分別反映了垂直軸和水平軸的8.9° 和 14° 的誤差（圖 4d、e）。通過將真實數據（閉眼和睜眼的同時數據）與替代數據（閉眼數據與睜眼數據，其中100,000 個實驗片段隨時間隨機打亂）進行比較，確定了該估計準確度的統計顯著性。研究者們發現，在混洗控制數據中，凝視方向估計比偶然預期的準確度明顯更高 (p = 0.000005, df = 100,038)。

本文利用一種系統和分析方法，結合 SWIR 成像系統和專用的數據分析方法，通過閉眼非接觸式監測瞳孔大小和注視方向 (眼球運動) 的快速 (~30 毫秒) 動態。實驗重點關注健康參與者睜開一只眼 (作為基本事實) 而閉上另一只眼時對可見光刺激的 PLR 反應。使用當前設置和參數作為初步概念驗證，研究者們已經可以證明“固定圈暗度”分析方法可以在單次試驗數據和絕大多數 (92.7%) 個體受試者中穩健地揭示 PLR (圖 1)。此外，基于深度學習的方法可以可靠地預測閉眼時的 PLR 動態 (圖 3)，并且可以估計閉眼時的注視方向，誤差為 8.9–14° DVA (圖 4)。目前，本研究報道的方法是第一個實現閉眼時快速跟蹤瞳孔大小和注視方向的非接觸式方法，在研究和臨床護理方面具有巨大潛力。PLR 具有強大的刻板動態，是驗證這項技術的理想環境。該研究方法可以進一步開發，以跟蹤許多閉眼領域（包括睡眠、麻醉、重癥監護等）中瞳孔大小和眼球運動的持續變化。
