CloudReady^® + 1.5L 玻璃罐體×4

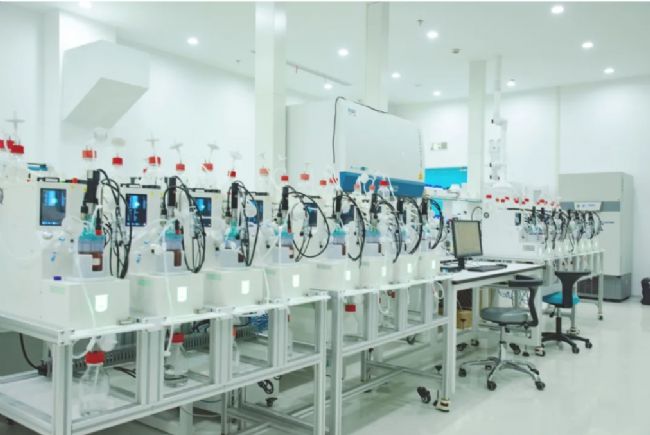

圖1 CloudReady云平臺生物反應器16聯

軟件系統：
D2MS(設備和數據管理系統, Device & Data management system）Pro

實驗過程及結果
本研究在實驗室成熟的發酵培養基配方基礎上進行，嚴格控制各項參數（如表2所示）。為了優化質粒產量，我們嘗試了三種不同的補料策略：補料關聯DO_PV、恒速補料和時間序列補料。

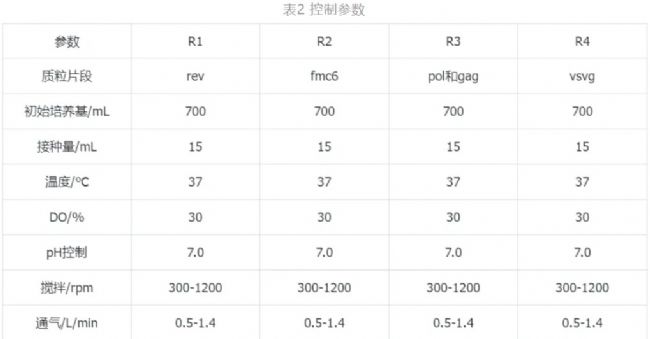

表2 控制參數

(1) 補料關聯DO_PV

實驗首先進行R1、R2的發酵實驗，按照補料泵關聯DO_PV值的方式進行補料（圖2），并且設置攪拌通氣只升不降。這種控制方式是根據DO_PV值的開關補料，具體邏輯是：DO_PV值高于設定的30%后，補料泵以10mL/h的速度運轉；DO_PV值低于設定的30%后，停止補料，這時溶氧控制器會調高攪拌速度、通氣量以增大DO。一般情況下，DO_PV值上升意味著底物的缺失，因此檢測DO_PV值的變化是可以較好的為菌株流加適量的底物。

然而這批實驗R1、R2在開啟補料后DO并未下降（圖3），反而是持續升高，導致補料泵持續運轉。推測可能是菌株在溶氧反彈后代謝發生變化，這時較快的補料速度反而可能有抑制作用。

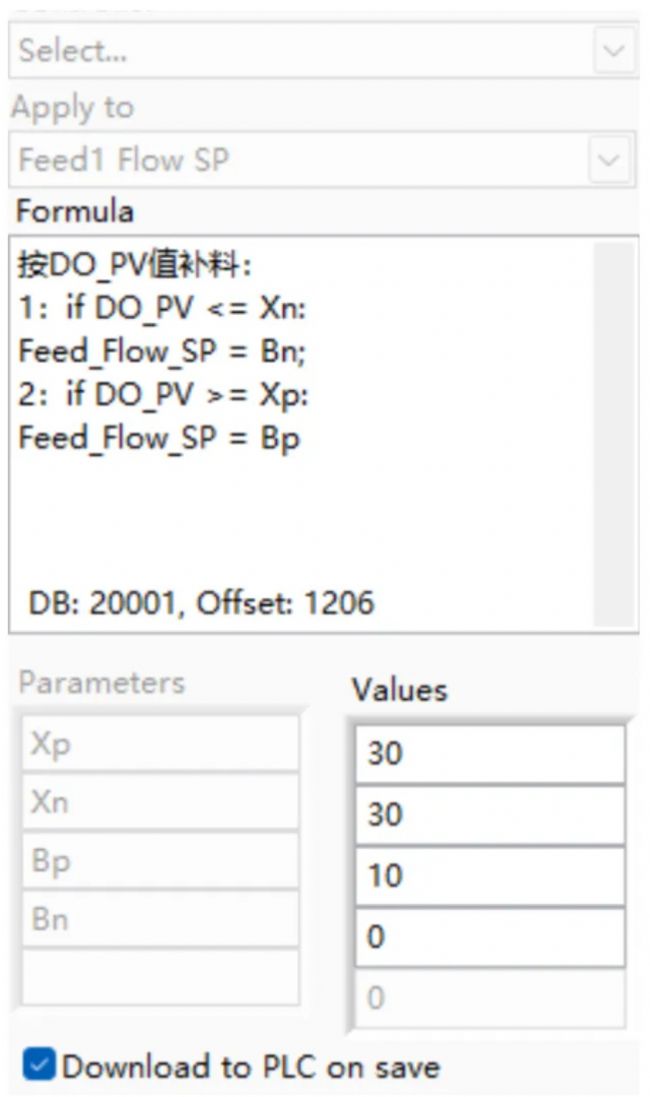

圖2 補料關聯DO_PV

圖3 R1、R2溶氧曲線

(2) 恒速補料
上一批實驗溶氧未下降導致補料泵持續補料，這批實驗改用較慢的速度1mL/h恒速補料觀察菌株的生長狀況和質粒產量。結果顯示（圖4），20.5h后四個菌株OD₆₀₀沒有明顯上升，但質粒產量有持續增長，且qPCR檢測質粒無丟失現象；R2、R4在52h觀察到質粒濃度下降的情況。

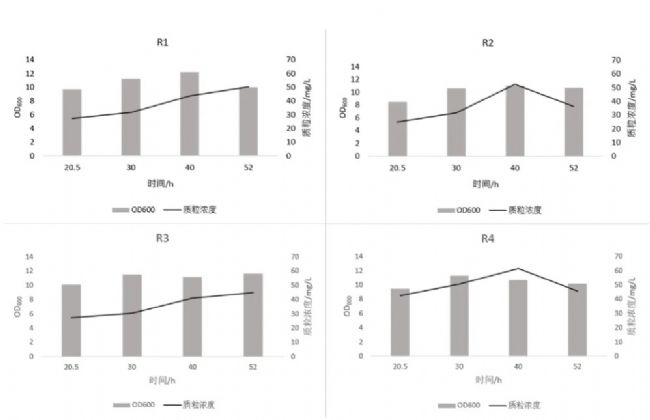

圖4 菌株OD₆₀₀和質粒濃度變化

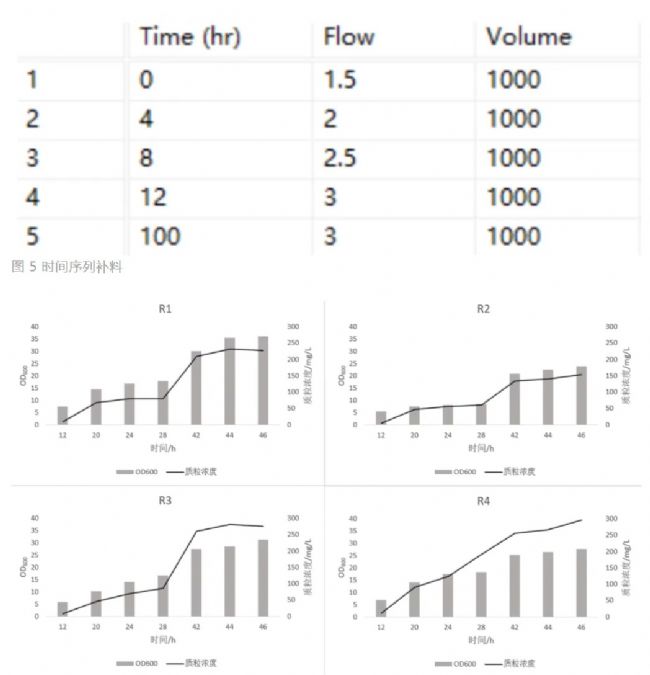

(3) 時間序列補料
上批恒速補料菌株OD₆₀₀沒有明顯增長，因此本批次增大補料速度，開啟補料后按補料開始的相對時間進行梯度補料（圖5）。圖6是此次實驗四個菌株OD₆₀₀和質粒濃度變化。本批次增大補料速度后四個菌株OD₆₀₀和質粒濃度都有持續升高，最終的菌株密度和質粒產量也較上批恒速補料有所提高，且樣品QPCR檢測無丟失現象。批次運行46h下罐，培養過程中R1-R4的最大OD₆₀₀分別為36.1、23.9、32、27.8，R1-R4的最大質粒濃度分別為231.5、154、281.89、296.33mg/L，其中R2的最大OD₆₀₀和質粒濃度相比R1、R3、R4都是最低的，R1的最大OD₆₀₀最高，R4的最大質粒濃度最高。

圖6 菌株OD600和質粒濃度變化

結論
本研究通過平行生物反應器平臺，系統地評估不同補料方式和速度在大腸桿菌發酵生產質粒DNA過程中的應用效果，發現補料速度較為合適的時間序列補料策略能夠有效提升質粒DNA的產率和穩定性。其中，攜帶vsvg的大腸桿菌在該策略下，最大質粒濃度達到了296.33mg/L，這一結果充分驗證了該策略的有效性和可行性。本研究不僅為大腸桿菌發酵生產質粒DNA提供了重要的技術參考，同時也進一步驗證了平行生物反應器在發酵工藝優化的重要性。
