進化對于生命的產生和復雜性的生成是至關重要的，會引起生物各個層次的多樣性：從生物圈層、物種、生物個體甚至到分子層面。在分子生物學層面，酶是自然界中特有的催化劑，將反應壁壘降低，從而特異性地使某些反應加速。在自然界中，酶經歷了自然選擇進化，從而使生物體內的反應特異與高效。但由于酶的自然活性通常不足以滿足工業化應用的需要，因此人工選擇和篩選變得越來越重要。整個產業也從天然酶的簡單發現過渡到對于酶特定功能的定向優化。


過去，酶定向進化及篩選天然新酶的通量極大程度受限于篩選工具與方法學。經過二十年的發展，科學家們開發了基于液滴微流控的通用工具以滿足超高通量篩選的需求。從批量乳化到芯片上的液滴制備和分選，微流控技術提供了眾多用于高通量篩選的工具，定向進化大大受益于這些技術進步。下面，我們將按時間順序?yàn)榇蠹沂崂砻付ㄏ蜻M(jìn)化與基于微液滴微流控篩選的交織發展歷史。





1．開拓時代的諾獎獲得者：瓊脂板篩選與中低通量 MTP 測定



2018 年諾貝爾化學獎授予了美國科學家 Frances Arnold 和 George Smith 以及英國科學家格 Gregory Winter，以表彰他們?cè)诿傅亩ㄏ蜓莼�以及用于多肽和抗體的噬菌體展示技術方面取得的成果。定向進化使得通過基因手段改善生物活性成為可能，這種方法通常比自然選擇更快且更易控制。定向進化研究除了對科學進步具有重要意義以外，同時具有巨大的工業潛力應用價值。它能以簡單快捷的方式替代漫長而昂貴的自然進化過程。這種方法因此提供了一種環境友好的途徑，將酶作為替代傳統化學的方法加以利用。









在一項開創性的研究中，Arnold 及其同事通過微量滴定板（MTP）篩選突顯了使用 Subtilisin E 進行定向進化的潛力。通過篩選約 4000 個菌落，他們進化出了一種能夠在 60％ 二甲基甲酰胺（DMF）中對肽底物的水解效率比野生型提高 256 倍的突變體。之后，許多聚焦微量滴定板（MTP）的體外和體內研究被陸續報道。



另一種中通量的方法是使用瓊脂板篩選分析。其中一個典型的例子就是將轉氨酶作為手性胺合成的生物催化劑進行定向進化。這是將酶催化反應封閉在細胞內或?qū)�熒光產物固定在細胞表面以提高通量的另一種策略，已被應用于多個系統，例如 P450 單加氧酶的進化。

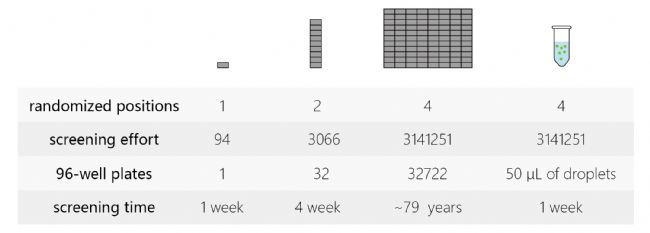

上述方法開創了酶篩選進化的時代，而時代的快速發展，也讓這些方法迅速遇上了瓶頸。如果對蛋白質的結構-活性位點不太清楚，需要篩選大量突變體才能獲得目標表型：通常通過對蛋白質進行更全面的突變實現，因此需要篩選的突變體數量呈指數增長。例如，以對 4 個位置同時隨機化為例，需要篩選 300 萬以上的突變體。使用基于微量滴定板的常規篩選方法可能需要超過 80 年（大約 20 個博士�。┑氖謩�(dòng)篩選，并需要大耗材，如篩選緩沖液（> 100 L）和昂貴的催化劑溶液（> 1 L）。相比之下，同樣的篩選工作使用液滴微流控或者熒光激活細胞分選（FACS）篩選方法，單個操作員大約一周內即可完成，且所需耗材大大降低（圖 1）。



圖 1.



2．向高通量邁進：光學讀數與 FACS 的興起



光學讀數的興起與 FACS 技術的應用，在酶定向進化邁向高通量的路上起到了關鍵性作用。在定向進化中，將目標酶的活性（即表型）與其遺傳信息（即基因型）聯系起來是一個關鍵點，這對于篩選、選擇和最終的進化活動是至關重要的。為了實現大規模篩選，快速的表征方法如光學讀數方法（顏色、熒光或發光），是必不可少的。通常，工業上相關的目標產物缺乏容易檢測的表型。在這種情況下，需要使用產生熒光、發光或比色讀數的底物類似物，這些讀數與酶活性相關聯。通過這些底物，我們就可以使用光學表征方法快速地對酶的活性進行判讀。例如將酶反應在細胞內/外隔離或?qū)�熒光產物固定在細胞表面上使用 FACS 能夠快速并高通量地篩選。這些策略為FACS等高通量分析方法開辟了道路 。



雖然熒光產物留在細胞內或固定在細胞上的方法與高通量 FACS 兼容，但存在潛在的交叉污染風險，產生假陽性。并且FACS篩選方法與某些底物不相容，導致 FACS 在酶進化方向的應用受限，需要尋求新的方法解決這些問題。





3．超高通量新時代：微滴微流控技術的發展



工程學和生物化學研究者一起努力 20 多年，通過不斷改進現有系統并開發出新的微滴微流控系統（圖 2），在酶定向進化中實現了一些里程碑的應用。液滴微流控技術制備的表面活性劑穩定的單（油中水）或雙（油中水中）乳化液滴（分別為 SEs 和 DEs），因其對溫度、pH 等一系列物理化學因素的長期穩定性，構成了定向進化的最佳體外間隔（IVC），能夠避免潛在的交叉污染， 并能兼容不同的底物，保持表型-基因型連鎖。微滴微流控技術的迅猛發展，讓大家意識到該技術能夠解決 FACS 的瓶頸問題，因此，酶進化領域也迅速地對微滴微流控技術的應用展開了深入且廣泛的研究。



IVC 在過去 20 年中受到廣泛關注，并與定向進化研究的發展同步進行。定向進化研究直接受益于液滴微流體的發展，讓科學家們能夠更快速地篩選更大的文庫。反過來，對更細分和強大的定向進化對工具的需求也推動了微滴微流控技術的研究進展。

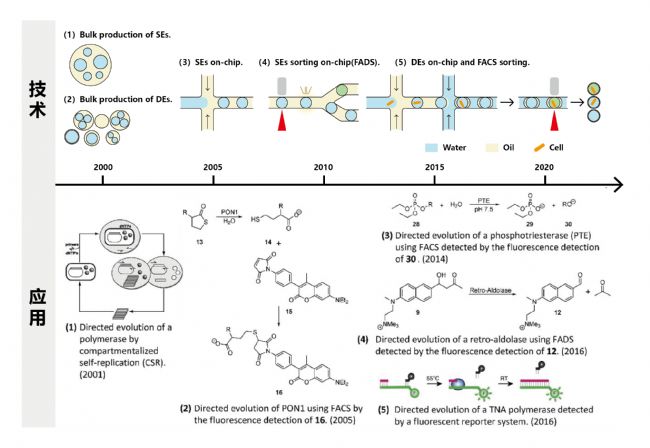

圖 2. 過去二十年，液滴微流控技術發展與酶定向進化應用的里程碑





油包水液滴，也稱為單乳液液滴，是被油相包圍的水室。通過使用表面活性劑（即在水/油界面上，兩性分子自動排列的分子）可以穩定這些液滴。隨著研究的不斷深入和發展，科學家們也開發了增加復雜性的液滴生成方法，以更好地控制液滴的大小、吞吐量或試劑的封裝。



1．技術進展 I：基于微流控的液滴形成



液滴微流控技術的發展，可以更好的控制高通量的單分散液滴的生成和包裹。與大體系不均勻乳化的方法相比，微流控方法需要制造設備并操作，但能夠高通量封裝分散液滴（圖 3A）。Thorsen 等人的第一項研究介紹了用一個T形交叉口裝置以 20-80 Hz 頻率能產生乳液的方法（圖 3B）。Anna 等人展示了在流動聚焦通道幾何形狀下控制了小至 10 μm 直徑的液滴形成（圖 3C）。后來使用了類似的通道幾何形狀來實現不同的功能：液滴內試劑混合、液滴分裂，不同大小液滴的自發合并和試劑注入液滴。

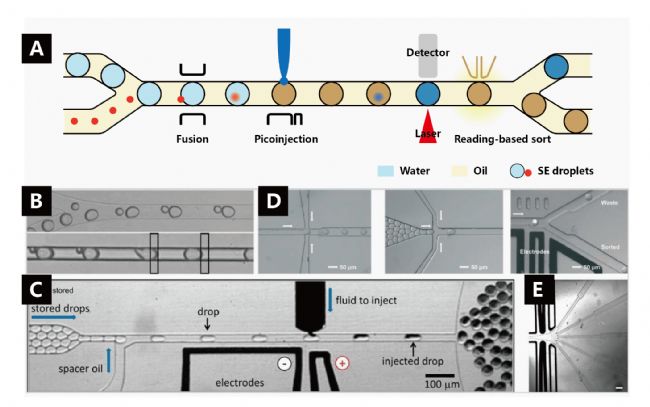

圖 3. 基于微流控芯片的單分散水/油（w/o）乳液微滴形成



對于定向進化而言，每個液滴理想情況下應當只包含一個細胞。然而，使用微流控裝置進行細胞包裹遵循泊松分布，低細胞濃度時會導致大多數液滴為空液滴，從而降低有效通量。一些研究表明可以在微流控裝置上克服泊松分布的限制。使用特定的通道幾何形狀和在高流速下產生的流體動力學效應來排序細胞，不同的細胞類型包裹率都高達 80% （圖 3D）。



另一個影響液滴微流控系統與定向進化兼容性的關鍵方面在于液滴能將目標酶反應底物和產物限制在微液滴反應體系中。Courtois 等人在他們的研究中探究了熒光素衍生物底物從液滴滲漏到油相中的情況，并通過添加牛血清白蛋白將保留時間提高到了 18 個小時以上。作者通過表征大腸桿菌細胞表達的堿性磷酸酶的酶活性及區分了空滴與含有細胞的滴液，證明了系統的多功能性。另外，使用前面描述的凝膠珠也可以解決 w/o 乳液中底物和產物的保留問題，這種凝膠珠同樣可以通過液滴微流控技術制備（圖 3E）。



2．技術進展 II：芯片上液滴的觀察、操縱和分選



到目前為止，所描述的大多數技術發展都是基于對一步法的過程和反應進行的優化。然而，許多反應需要多個步驟，需要添加新的試劑或不同的反應條件。隨著液滴微流控技術的發展，液滴生成、融合、控制和分析等更多選擇陸續出現（圖 4）。



圖 4. 技術進展 II：在芯片上觀察、操縱和分選液滴



微流控技術的一個重要進展是在微流控通道中集成產生電場的電極。Chabert 等人在早期研究中探討了使用液滴微流控添加試劑的方法。利用交流電場，他們?cè)陟o態和流動條件下成功地移動和合并了直徑為 600 微米的液滴。先驅性的研究又推動了高通量控制試劑注入液滴的開發。



然而，電極的使用不局限于液滴融合，而且還能用于液滴的移動。Ahn、Kerbage 等人就報道了一種基于介電泳力將液滴引導至微流控通道交聯處的任意一側，從而實現對于微液滴的分選。在對微液滴能夠?qū)崿F(xiàn)操作后，一些研究小組也開發了在芯片上對液滴中進行熒光檢測技術。在早期的研究中，Dittrich 等人將體外表達反應體系和紅移熒光蛋白的基因片段（rsGFP）包裹在液滴中注入微流控芯片，并使用熒光光譜在芯片上檢測微液滴中蛋白的熒光信號。結合靈敏的熒光檢測和介電泳分選技術，第一款熒光液滴分選（FADS）設備得以開發。



3．微液滴技術用于體外表達系統的酶進化超高通量篩選



基于以上液滴操縱技術的發展，科學家們建立了體外表達系統來表達文庫以實現高通量篩選。例如，F(xiàn)allah-Araghi 等人建立了一個完全體外表達篩選平臺，用于從單個基因開始篩選編碼酶 β- 半乳糖苷酶的活性基因。在研究中，在液滴融合與分選之前，先將單基因片段與體外表達體系包裹在液滴中。在活性 lacZ 基因與非活性 lacZ mut 基因的比例為 1:100 的模型中，通過一輪篩選實現了對活性基因 502 倍的富集�；�于這些例子，Goto 等人報道了一種用于納升液滴封裝和分選的裝置，并將該方法用于從變異鏈球菌（Streptococcus Mutans）中篩選活性更高的異檸檬酸脫氫酶（IDH）。從一個 1000 個變異體的文庫開始，在兩輪篩選后，他們分離出一種比野生型異檸檬酸脫氫酶活性高約 3 倍的變異體。這些結果充分顯示了基于微液滴技術用于酶定向進化的可行性。



圖 5. 微流控平臺的設計與操作



4．微液滴技術在細胞表達載體中實現基于生化反應的酶進化超高通量篩選



于此同時，使用細胞作為表達載體的方法也被開發與應用于高通量篩選。在Abate、Baret、Griffiths 和 Weitz 等學者的研究中，他們使用芯片式液滴產生和介電泳分選技術 對表面展示了過氧化物酶（HRP）文庫的酵母細胞進行了高通量篩選（圖 6）。研究中對多達 10⁷個變異體庫進行了篩選，并在九輪篩選中實現了總體約 7 倍的催化效率提高。最高的催化效率達到了約 2.5×10⁷ M^-1 s^-1，接近擴散限制效率（即 10⁸ M^-1 s^-1）。類似原理還成功的應用于耐熱木聚糖酶的進化（提高活性高達 4.7 倍）和酵母細胞作為生產宿主的改善（ a- 淀粉酶產量增加 2 倍）。



2015 年 Abate 等人展示了首個基于微液滴技術用于大腸桿菌篩選的實例。通過將微流控技術與下一代測序（NGS）相結合，繪制了蛋白質序列-功能關系，分析了分選和未分選的群體。從 6×10⁷個變異體庫開始，使用單輪突變，提高了糖苷酶在較高溫度的活性。這種深度突變掃描的方法，揭示了糖苷酶活性至關重要的基因區域。



圖 6. HRP gene 定向進化實驗的示意圖



5．微液滴熒光分選技術用于實現催化活性的酶定向進化高通量篩選



如果初始酶的催化活性較低，定向進化與篩選就尤為重要。基于微流控篩選的熒光激活液滴分選（FADS）技術，Hilvert 和其同事利用胺催化作用進化了一種反-醛縮酶（圖 6）。使用液滴微流控技術，科學家將表達文庫大腸桿菌與熒光底物、細胞裂解液共同包裹在液滴中。對六個文庫進行篩選，在單次篩選中鑒定出一種與底物親和力幾乎增加 80 倍的變異體酶。 在依靠中通量篩選（使用 MTP）方法時，這項研究需要進行五輪定向進化來安裝這些突變。利用微液滴高通量篩選技術，僅經過兩輪進化，就確定出表現最好的突變體，其包括 10 個突變體酶，k_cat/K_M 增加 73 倍和對 (S)- 甲醇的偏好增加了 10 倍 。同一小組還報告了從 10⁷ 個變異庫單輪篩選即鑒定出了一種活性環己胺氧化酶（CHAO），重塑了 CHAO 的活性位點，使催化效率提高了 960 倍，接近了非天然底物的野生型活性水平。



圖 7. 基于微流控?zé)晒饣顒?dòng)篩選技術的反醛酶定向進化





過去 20 年中，液滴微流控技術的進步為發現具有新功能或改進功能的酶邁出了決定性的一步。更高的通量和簡化的篩選顯著縮短了規模的庫定向進化時間并降低了物質消耗。



許多研究小組現在正在致力于改進在工業或醫學領域具有重要意義的酶。除了進化自然酶外，定向進化的工具箱還擴展到人工酶，以引入在制藥工業中急需的非自然反應性，包括設計全新的酶以了解和重新設計酶的活性位點，最近更是結合機器學習進行定向進化。此外，由于一些熒光底物無法合成，因此快速但非基于熒光檢測的新策略對于未來的發展至關重要。



液滴微流控為自動化工作流和更快的篩選鋪平了道路。為了繼續在這個繁榮的領域前行，必須進一步簡化微流控系統，以使非專業人員能夠?qū)ξ⒘骺卦O(shè)備進行可靠的操作。目前，很多高校以及研究所實驗室在酶進化方向已經有很多探索，但在工業屆的大規模應用仍然受制于成熟儀器、成熟方法學的廣泛應用。
