STRING是收錄多個物種預測的和實驗驗證的蛋白質-蛋白質互作的數據庫，包括直接的物理互作和間接的功能相關。結合差異表達分析結果和數據庫收錄的互作關系對，構建差異表達蛋白互作網絡。分析過程中將差異表達蛋白映射到STRING數據庫中，獲得差異蛋白的相互作用關系信息。由于STING數據庫除了包含有實驗數據、從PubMed摘要中文本挖掘的結果和綜合其他數據庫數據外，還有利用生物信息學的方法預測的結果，我們從搜索結果中篩選出綜合打分大于0.4（Medium）的蛋白互作關系對，并采用合適的生物信息學分析軟件對相互作用結果進行可視化。結果如圖所示:

圖1 差異表達蛋白互作信息不同來源的證據（Evidence）

差異表達蛋白互作信息不同來源的證據(Evidence)2

圖2 差異表達蛋白互作強度信息圖（Confidence）

注：圓圈表示蛋白質，不同顏色表示不同的蛋白質，圓圈里是蛋白的三維結構。直線表示蛋白質之間的相互作用關系。線越粗表示二者的互作關系越強。暗色的線表示在evidence view的圓中有關系，但在actions圖中沒有關系。

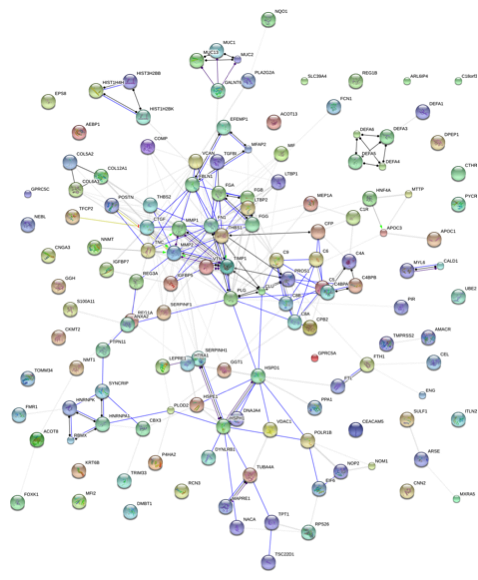

圖3 差異表達蛋白之間不同的作用模式（Actions）

差異表達蛋白之間不同的作用模式(Actions)2
