輝光放電質譜法助力高純度固體無機樣品的快速痕量元素分析

瀏覽次數:447 發布日期:2024-10-15  來源:本站 僅供參考,謝絕轉載,否則責任自負


什么是輝光放電質譜法(
GD-MS)?

輝光放電質譜法(Glow Discharge Mass Spectrometry, GD-MS),利用輝光放電源作為離子源,與質譜分析器聯接進行質譜測定的一種分析方法。



其主要特點包括:
直取樣品分析,無標樣的半定量分析,靈敏度高,基體效應較弱,檢出限可達ppb級…

主要應用:
多元素分析掃描(Full Elements Survey-73 Elements);
材料純度分析(Purity Analysis);
 材料多元素分布的縱向分析(Depth Profile);
QA/QC

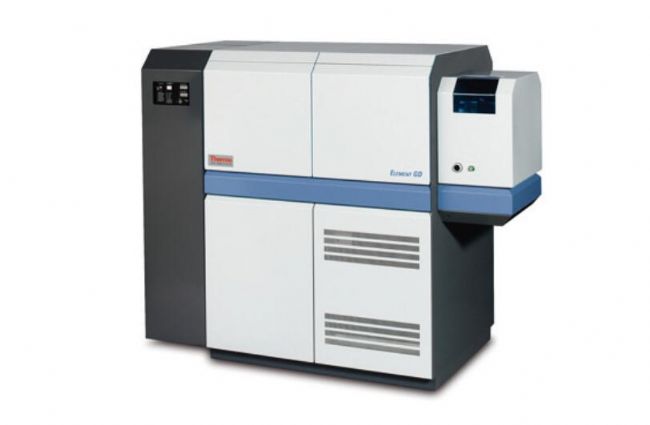

ElementGD Plus–結構及原理

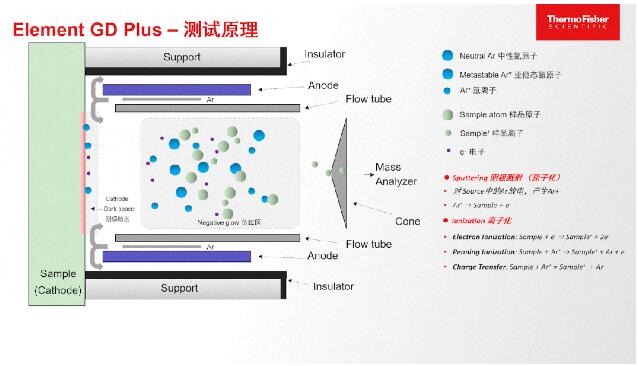

Element GD Plus GD-MS測試原理

輝光放電離子源中通入一定流速的惰性氣體(通常選用高純氬氣Ar),陰極和陽極之間施加一個電場。當達到足夠高的電壓(700~1200V)時,惰性氣體被擊穿電離。電離產生的大量電子和正離子在電場作用下分別向相反方向加速,大量電子與氣體原子的碰撞過程輻射出特征的輝光在放電池中形成“負輝區”。正離子則撞擊陰極(樣品)表面通過動能傳遞使陰極發生濺射。由于濺射和電離過程是兩個獨立的步驟,因此相對靈敏度因子RSF幾乎在一個數量級內。

Sputtering Process 濺射過程:
Ar+ ⇒ Sample+ e-
主要的IonizationMechanisms 離子化機制:
Electron Ionization 電子電離:
Sample+ e- ⇒ Sample+ + 2e-
Penning Ionization 彭寧離子化:
Sample + Ar∗ ⇒ Sample+ + Ar + e-

Element GD Plus GD-MS應用實例

實例一
電解銅(始極片)的縱向元素分布評估

高純金屬(2N+ ~ 3N+)需要將原料依次提純加工,最終才能得到可供應半導體行業的高純金屬靶材(4N5+ ~ 6N5+)。

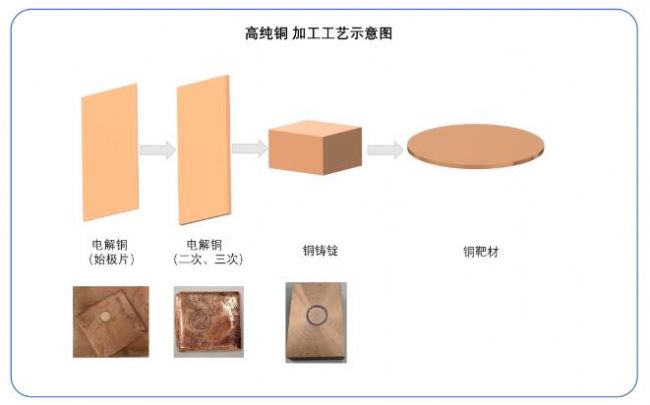

以高純銅為例,通過提純加工電解銅,真空熔煉鑄錠,到最終的靶材級別銅。每個工藝步驟都需要對產品進行關鍵的痕量元素進行濃度檢測,并做純度評估。

Element GD Plus GD-MS可幫助生產型企業級用戶快速完成相應的檢測需求。平均每個樣品僅需要10~20mins即可。真正意義上做到從生產原料到最終產品的全覆蓋痕量元素檢測(QA/QC) 。



電解銅(始極片),其厚度通常為0.Xmm(X00 μm),得益于Element GD Plus GD-MS所搭載的脈沖源(Pulsed mode,能夠?qū)崿F(xiàn)使用較小的濺射功率對此類較薄材料樣品進行測試,常被應用于薄膜及鍍層材料的GD-MS分析中。

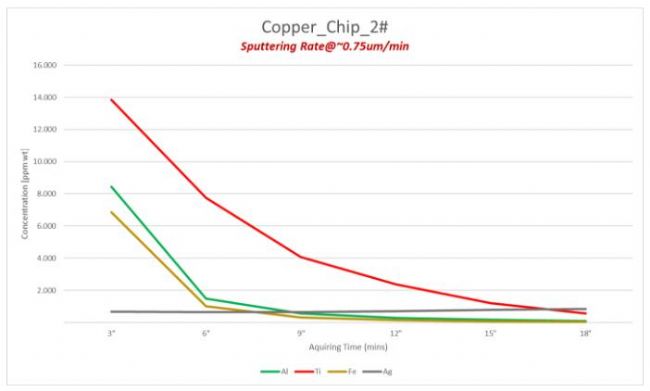

為了能夠體現出在不同的工藝參數及配比下,Chip_1#與Chip_2#的樣品表面的雜質元素的縱向分布情況 (如圖所示)。僅采用10 sec脈沖源預濺射(Pre-Sputtering),測試時間~18mins/sample,預計濺射深度~13.5 μm。




實例二
碳化硅涂層痕量元素的縱向分布評估

碳化硅的禁帶寬度大,擊穿場強,具有較好的耐壓特性,已被廣泛應用于半導體行業,新能源車汽車以及能源行業。

碳化硅涂層,可提高器件的耐磨、耐高溫、耐腐蝕性能,延長器件的使用壽命。

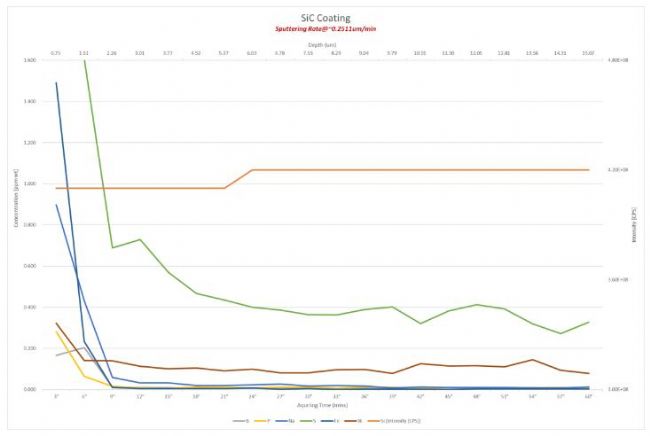

為了分析評估器件樣品表面SiC涂層(X00 μm)的關鍵痕量元素的縱向分布情況(如下圖所示),使用Element GD Plus GD-MS的脈沖模式(Pulsed mode,對樣品表面濺射~60 mins,中分辨率下的基體信號強度(28Si)穩定在~4.2E8cps,濺射深度~15 μm(專業儀器測得)。




來源:賽默飛世爾科技(色譜與質譜)
