高頻激振器是如何產生50kHz頻率？


高頻振動是指頻率高于20 kHz的振動，它在各種科學和工程領域有著廣泛的應用。例如，MEMS（微機電系統）是一種集成了機械、電子、光學等功能的微型器件，它們需要在高頻振動的條件下進行校準和測試，以保證其性能和可靠性。另外，高頻振動也可以用于模擬各種實際場景，如沖擊、碰撞、震蕩等，以檢測物體或結構的強度和穩定性。為了滿足這些高頻振動應用的需求，就需要一種能夠提供高力、高加速度、寬頻響應的振動設備。昊量光電新推出高頻振動校準和測試應用的高頻激振器/模態激振器產品系列就可以滿足這樣的需求！

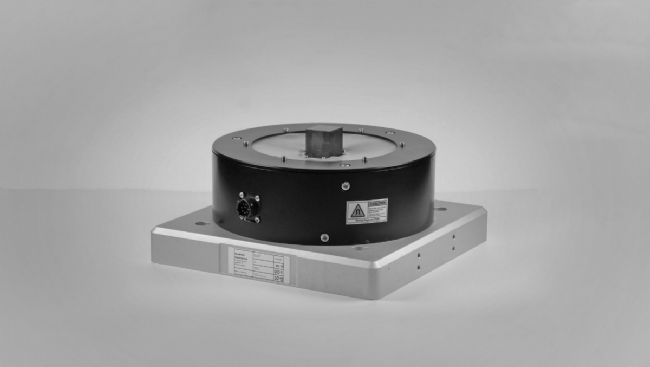

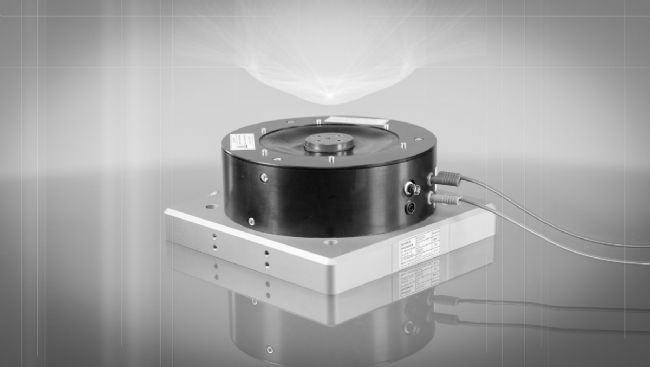

高頻寬帶激振器DM1——專門為高頻振動校準和測試的要求而設計的


高頻激振器DM1是一種專門為高頻振動校準和測試而設計的設備。它利用獨特的電動驅動技術，能夠產生高力和高加速度。它采用了特殊的膜式軸承系統，既能滿足高ji校準的性能要求，又能保證測試的穩定性，而且不需要壓縮空氣。它的振子由技術陶瓷制成，使得它能夠在高達50 kHz的寬頻范圍內工作，并且具有抗磨損的特點。


1.高頻激振器DM1的工作原理

高頻激振器DM1的工作原理是利用電磁感應產生振動力。它的電動線圈通過交流電源供電，產生交變的磁場。它的振子上裝有永久磁鐵，受到磁場的作用而產生周期性的運動。這樣，就可以在振子上固定待測物體或傳感器，進行振動校準或測試。

具體來說，當交流電通過電動線圈時，會在線圈內部形成一個磁通量Φ，其大小與電流I成正比，其方向與電流方向垂直。當電流改變時，磁通量也會隨之改變，從而產生一個感應電動勢E，其大小與磁通量變化率dΦ/dt成正比。根據楞次定律，感應電動勢E會在線圈中產生一個感應電流I'，其方向與原電流I相反。這樣就形成了一個自感現象，即線圈中的電流變化會影響自身的磁場。同時，由于線圈中存在永久磁鐵，其磁場B與線圈中的磁場相互作用，產生一個洛倫茲力F，其大小與永久磁鐵的磁矩m和線圈中的磁通量Φ成正比，其方向與兩者垂直。這個洛倫茲力F就是驅動振子運動的力源。當交流電源改變頻率時，線圈中的磁通量、感應電流、感應電動勢和洛倫茲力都會隨之改變頻率，并且與交流電源同步。因此，通過調節交流電源的頻率和幅值，就可以控制振子的振動頻率和幅值。


2.高頻激振器DM1技術優勢主要有以下幾點：

高頻激振器DM1能夠提供高達50 kHz的寬頻響應，適用于各種高頻振動應用，如MEMS、微機電、聲學、光學等領域。

高頻激振器DM1能夠提供高達100 N的zui大力和高達400 m/s² pk的zui大加速度，適用于各種高強度振動應用，如沖擊、碰撞、震蕩等場景。

高頻激振器DM1采用了技術陶瓷制成的振子，具有輕質、耐高溫、耐磨損等特點，能夠保證設備的長期穩定性和可靠性。

高頻激振器DM1采用了膜式軸承系統，無需壓縮空氣，節省了能源和成本，同時也減少了噪音和環境污染。

高頻激振器DM1具有緊湊的結構和低噪音的特點，便于安裝和使用，占用空間小，適合各種實驗環境。

高頻激振器DM1是一款符合市場需求和技術發展趨勢的高頻振動設備。隨著各種新型微型傳感器和器件的出現和應用，對高頻振動校準和測試的需求也越來越大。高頻激振器DM1能夠?yàn)橛脩籼峁└咝�、精確、穩定的振動服務，幫助用戶提升產品質量和性能。


3.什么是閉環振動控制系統？

該系統由以下部分組成

1) 振動控制器

振動系統的大腦中樞。與振動控制軟件配合使用，控制振動測試的每個步驟

2)放大器

接收來自振動控制器的信號，根據需要放大信號并將其發送到振動臺

3)振動器/激振器

向被測對象或設備(DUT)傳遞力，與傳遞到其輸入的電流成比例。

4)加速度計/振動傳感器

安裝在振動臺或DUT上，用于記錄或感知來自振動臺的沖擊，并將此信息發送到振動控制器，從而提供閉合的控制回路。

5)振動控制和數據分析軟件

用戶在PC上安裝的軟件中輸入測試的所需參數。記錄的振動信號可以通過分析軟件進行分析。對于那些正在尋找振動測試解決方案的人來說，這將是一個理想的選擇。

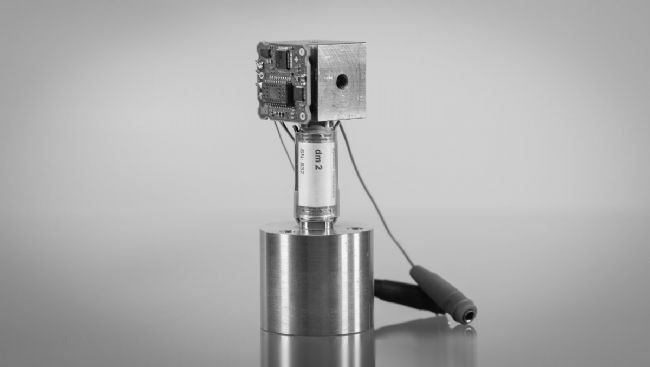

4.壓電高頻激振器dm2

專門為高頻振動測試而設計的，該激振器利用了壓電效應。由于獨特的模塊化設計，可以配置不同的勵磁裝置。因此，可以在不同的機械配置(如并聯/串聯)中使用基本勵磁機來調整勵磁機的性能以滿足測試需求。


5.壓電高頻激振器dm2技術指標

蕞大力：100N/ 300N(連續/間斷)

較低的頻率：典型的2 kHz - 8 kHz(取決于反應質量和夾具/ DUT)

高頻:典型的40 kHz(無共振)

電源要求：約12 V pk; 4A pk(100N)

工作溫度：-40°C至120°C

機械接口：M6 × 1螺紋/螺柱

基本執行機構尺寸：45mm × 13mm(長×直徑)
