COMS-Magview-磁場相機背后的秘密-磁光傳感器！

磁性材料的可靠使用需要精確的磁場分布信息，例如在生產過程中、作為質量管理過程的一部分以及在研發領域中。磁光傳感器是無損檢測磁場分布的新方法。


圖1. 此圖代表不同階段的磁光傳感器：初始基板、涂有 MO 和反射層（從左到右）


現有磁場測量系統的原理基于磁場對傳感器內電壓和電流等電學參數產生不同物理效應。通過測量值和特定材料常數，可以分析磁場強度和通量密度。例如，在霍爾傳感器中，導電材料（如半導體材料）的霍爾效應會產生一個輸出電壓——霍爾電壓——其與磁通密度成正比。另一種廣泛使用的類型是磁阻傳感器，它利用了傳感器材料阻力隨磁場變化而變化的特性，并因此提供了與施加的磁場相關聯的測量電壓。


圖2. 圖示法拉第旋轉的圖解，其中E=光振幅，d=透明介質中的距離，B=樣品磁通密度，而B則是產生的法拉第旋轉。


Matesy GmbH位于德國耶拿，探索了一種新的磁光傳感器類型（MO-傳感器）用于直接場可視化和測量。 Matesy引入了磁光學而非電磁效應進行二維磁場分析。 磁光傳感器具有技術優勢，即可以在整個磁表面上直觀地識別出磁場及其分布。 因此，可以執行實時的磁場分布分析，而不是使用需要在表面上精確定位的霍爾探針進行耗時的“點對點”掃描。

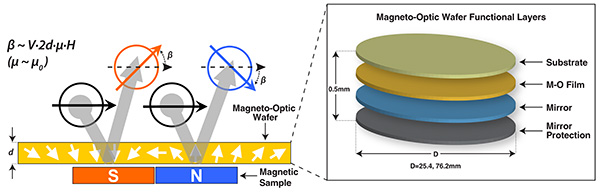

圖3. 磁光效應的示意圖



一、法拉第效應

磁光傳感器的原理是法拉第效應。它描述了通過磁光傳感器的線性偏振光的偏振平面的旋轉，該磁光傳感器暴露在磁場中，該磁場平行于應用光波的傳播方向。更具體地，線偏振光由具有相同頻率和相位的左圓偏振波和右圓偏振波疊加而成。當光通過施加與光波方向平行的磁場的 MO 介質時，它會分散成兩個具有不同相速度的相反旋轉的圓偏振波。由于這兩個部分波的相移 - 光的偏振面的旋轉和每個分量的不均勻吸收 - 導致橢圓偏振波，這zui終是磁場強度的可分析現象，并允許有深入了解樣品的磁性。


圖4. 這是動態范圍為 0.05 至 30kA/m 的 MO 傳感器在整個傳感器表面上的特性圖


二、傳感器晶片

為了實現準確的成像特性和zui佳分辨率，耶拿的研發機構INNOVENT e.V.基于一種鉍取代稀土鐵石榴石化合物設計了單晶鐵磁層，其具有增強的磁光成像特性。傳感器層的制造過程是通過液相外延法實現的，這種方法非常適合在單晶石榴石襯底上應用微米級功能涂層。為了確保系統長期功能，還在原始傳感器上沉積了一個附加鏡面和保護層。對于不同領域的應用，可以定制各種形狀和尺寸的傳感器。




三、磁場可視化

為了實現磁場的光學可視化，將磁光傳感器直接與磁性樣品材料接觸，并用偏振光源進行照明。 光線穿過透明傳感器，被鏡面反射并再次通過傳感器。當經過非互易MO介質的雙倍程時，所述法拉第效應與雙層厚度成比例。

由于不同旋轉角度取決于局部磁場強度，分析極化模塊會生成一個強度對比圖案，該圖案與磁性材料的磁場分布成比例。結果是一幅視覺圖像，說明了磁漂移場的二維交點。這種正常組件在X-Y平面上記錄和分析的圖像采集以及整個傳感器表面上同時進行，在實時中發生，并且可以檢測和分析動態磁場變化。




磁光傳感器是基于邁克爾-法拉第在1845年發現的法拉第效應，他認識到光通過透明介質時，外部施加的磁場會改變光波，這取決于磁場。這一發現是光和磁之間相互作用的di一個跡象，后來導致了麥克斯韋方程的建立，其中包括將光描述為電-磁波。經典物理學中的電-磁相互作用的基本原理就是通過這些發現而產生的。法拉第效應描述的是旋轉的通過磁體的偏振光的偏振面（振動面）的影響下的光學介質。與光波傳播方向平行的外部磁場（圖1）。偏振面的旋轉角由以下方程定義


其中（指MO傳感器） 與外部磁場B的靜態磁通密度成比例，d是光在MO介質中通過的距離，V是特定材料的Verdet常數，用于表示材料的特定旋轉強度。并且因材料不同而不同。因此，Verdet常數取決于光的波長


四、 COMS-Magview系列磁場相機

COMS-Magview系列磁場相機是一種高分辨率、高精度的磁性材料、部件和表面測量和可視化系統，不僅可以使磁場和磁性結構可見，還可以測量磁通量密度。cmos-MagView是一種用于磁場光學可視化的創新設備。高度工程化的磁光傳感器技術可以直接以高光學分辨率觀察磁性材料的磁雜散場。對測試樣品的磁光分析提供了關于場極性、場均勻性、磁性材料的分布和磁化特性的具體信息，讓看不見摸不著的磁場高分辨率可視化成為可能！




1．測量原理

磁光原理是基于法拉第效應。它描述了線偏振光在穿過透明介質時的平面旋轉。當光通過磁光介質時，偏振的不同旋轉角度取決于局部磁場強度，從而產生可以視覺評估的對比度差異。因此，實現了整個傳感器表面上準靜態磁場的直接、實時可視化。


圖1. 磁光效應的示意圖


磁場可視化的基礎是利用法拉第效應的磁光傳感器技術。該傳感器在傳感器平面上產生一個二維的磁場圖像。因為傳感器平面被只有幾微米厚的鏡面覆蓋，所以可以檢測到靠近測試樣本表面的雜散場。探測到的是測試試樣的磁場相對于磁光傳感器表面的法向分量。


2．尺寸型號




3．應用和傳感器類型


A型傳感器

質量檢查和幾何評估：

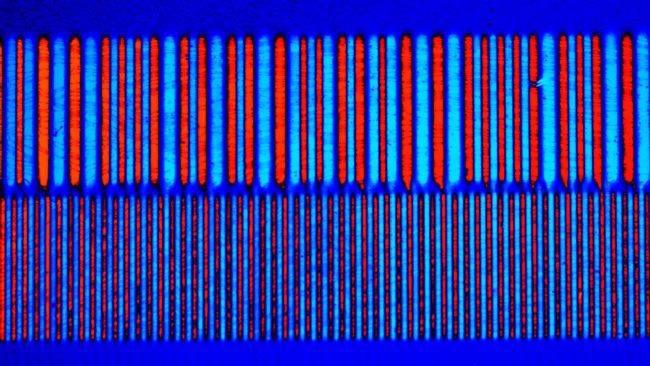

· 磁性編碼器

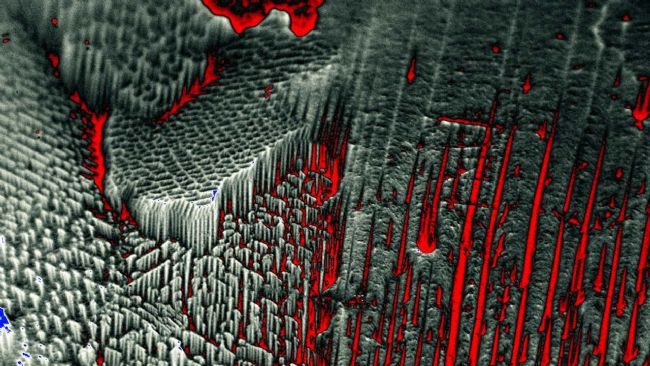

· 電工鋼板

· 法醫安全特性

· 剩磁


B/C型傳感器

表面檢測與定量分析:

· 具有強磁化的磁性編碼器

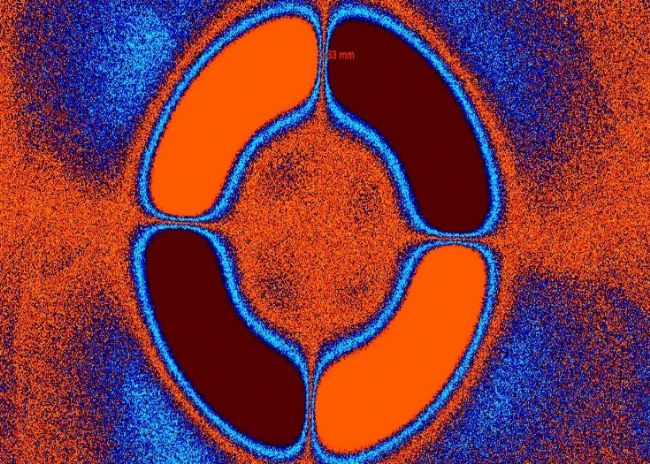

· 永磁體

· 聚合物粘合磁鐵

· 復合材料中的磁性粒子

· 超導材料


D型傳感器

調查和可視化：

· 軟磁

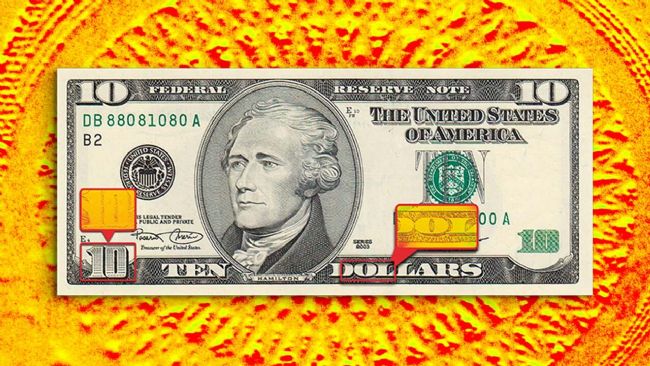

· 紙幣上的磁性墨水

· 文件中的的磁性墨水


E型傳感器

大磁場測量:

· 達1T的永磁體

· 大磁場多級磁鐵


4．技術規格

· 傳感器尺寸：zui大可達 45*60mm

· 測量時間：1s

· 幾何分辨率：zui大可達 15μm(取決于傳感器和相機)

· 實時顯示磁場，測量磁感應強度

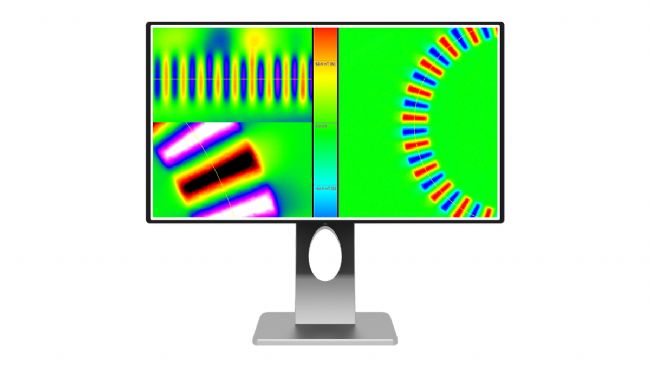

· 用于圖像分析的Cmos-magview軟件


關于Matesy

 Matesy GmbH 是一家位于耶拿大學城中心的創新技術公司。該公司成立于 2008 年，是研發機構“ INNOVENT Technology Development ”的衍生公司，專注于 磁場的可視化表征和生成。此外，Matesy 將磁性用于各種應用，例如：磁性標記顆粒和物體的三維定位、人體胃腸道靶向藥物釋放、安全特性的智能檢查和材料開發
