M-axis 與傳統亥姆霍茲線圈測量磁偏角的比較

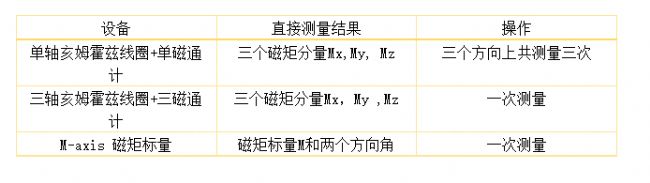

一、測量原理比較


二、派生參數

兩種方法都是間接測量剩磁Br 和剩磁工作點Jr,因?yàn)樗鼈兌际怯纱啪赜?jì)算出來的。

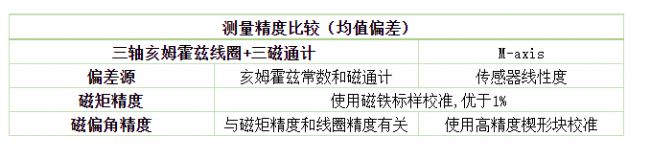

三、精度

一個測量系統不應僅僅是測量到值，也應保證其精度。即使任何測量系統都無法避免 任何誤差，但是還是可以通過一些方法降低或估算其范圍。

通常情況下，有兩類主要的誤差:均值偏差和不確定度。下面我們將從這連個方面比較一下兩種不同的測量方式。


Matesy GmbH 保存著由德國PTB(Physikalisch-Technische Bundesanstalt，德國國家計量標準院傳遞）用戶所生產設備的校準。三軸亥姆霍茲線圈直接測量三個磁矩分量(Mx、My、Mz）并計算其方向。因此磁偏角和磁矩間的關系是非線性并難以估算相應誤差。與之相對，由M-axis 測量的這兩個值的精度則是不相關的，因?yàn)榱�自由度問題的基本原理是將磁矩視為一個獨立的自由度并且各自由度之間不存在相關性,所以完全可以通過兩個不同的實驗校準并驗證磁矩和磁偏角的精度。MatesyGmbH為偏角實驗設計了特殊的楔形塊，并其送到第三方組織完成夾角α的高精度光學測試，從而使其能夠達到優于M-axis分辨率至少10倍的精度。

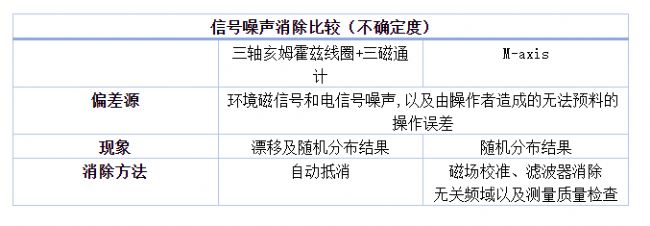

四、不確定度

兩種方法相應的信噪消減方法也不太相同。


五、綜合

1、采用亥姆霍茲線圈測試優勢在與測試大型樣品，體積超過250px3的樣品選擇亥姆霍茲線圈進行測試，測試信號強，磁偏角和磁矩測試重復性都比較好，磁偏角準確度能控制在0.5°范圍內，重復性: ±0.3°。M-axis適合測試小型樣品，采用旋轉測試方法進行磁偏角測量，磁偏角準確度能控制在0.2°范圍內，重復性:+0.10。這是亥姆霍茲線圈所不及的。產生區別的主要原因?yàn)?磁通計漂移和線圈正交精度誤差。

2、對于磁矩的測量:如采用標準樣品進行定標，磁矩偏差可以控制到基本上一個水平級。

3、操作難度:相對來說磁通計漂移操作麻煩點，采用磁通計測量，需要每次有一個磁通計清零的動作。如出現磁通計累計漂移，需要對磁通計進行調零，M-axis 更加快捷。


關于原廠

成立于2008 年，是研發機構“ INNOVENT Technology Development ”的衍生公司，專注于 磁場的可視化表征和生成。此外，M-axis永磁體將磁性用于各種應用，例如：磁性標記顆粒和物體的三維定位、人體胃腸道靶向藥物釋放、安全特性的智能檢查和材料開發
