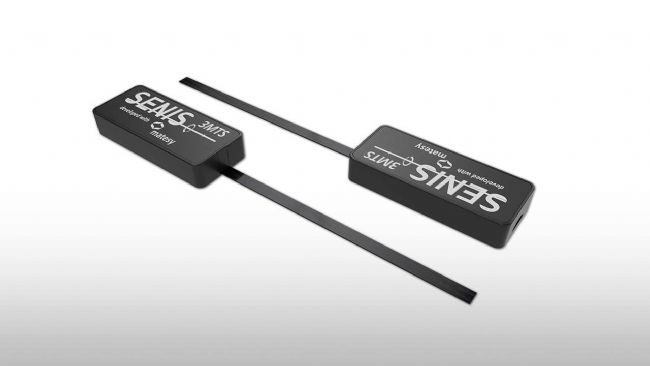

3軸手持式USB特斯拉計包含一個完全集成的3軸霍爾探頭，該探頭集成在一個專門設計的碳纖維支架中，為探頭提供機械保護。探頭支架寬 4 毫米，厚僅 1 毫米，可以測量狹窄氣隙中的磁場�；魻柼筋^連接到緊湊輕巧的電子模塊，提供測量信號調節、12 位 AD 轉換、設備校準以及與主機的 USB 連接。霍爾探頭片上溫度傳感器允許為每三個磁場分量（Bx、By 和Bz）提供溫度補償輸出信號。

一．測量原理

首先我們可以來看一下磁場矢量和分量。

空間中任何一點的磁場都是矢量。這意味著存在與場相關的方向以及場強�？紤]下面的箭頭：



箭頭的方向可以認為是磁場的方向。箭的長度可以認為是場的強度，即箭越長，場越強。將此長度稱為 B。

如果我將一組軸放在箭頭上，我可以將字段劃分為字段的兩個分量，即 x 分量和 y 分量。將這些長度稱為 Bx 和 By。



我現在可以用 x 和 y 分量來描述箭頭的長度或磁場的強度。使用勾股定理：



現在假設存在第三方向，因此箭頭 B 可以指向頁面平面之外（或進入）�，F(xiàn)在有第三個組件，即 Bz，在我們的示例中，它是組件從頁面向外延伸到箭頭尖端的長度。


通過完全相同的數學，我現在可以將 B 描述為：



B值是磁場強度。Bx、By 和 Bz 是由三軸特斯拉計（高斯計）測量的三個分量。單軸測量設備將根據敏感軸相對于磁場方向的定向方式改變其讀數。要獲得空間任意點磁場的完整表示，不僅需要 B 的值，還需要方向，可以表示為 Bx、By 和 Bz 三個分量。

一些磁場傳感器僅測量磁場的一個分量（磁通門和霍爾效應儀器）。這些被稱為單軸設備。

其他儀器僅測量總場幅（NMR、ESR）。這是上面的數量B。

可以結合三軸傳感器在單個探頭包中提供三個現場測量。這些被稱為三軸設備。昊量光電新推出3軸手持式USB特斯拉計就是可以實現三維分量的磁場測量系統！

二．功能性

3軸手持式USB特斯拉計在 Windows 計算機、平板電腦或智能手機上運行的易于使用的特斯拉計軟件用于數據采集、特斯拉計電源和控制以及測量數據的可視化。測量數據以數字和圖形彩色顯示 器顯示，便于閱讀和直觀設置警報觸發器、保持功能和測量數據存儲。顯示磁場的總值，以及磁場的所有三個分量和探頭溫度。此外，還可以顯示磁場分量的蕞小值/蕞大值。

三．技術信息和規格

• 帶有 3 軸霍爾探頭的特斯拉計/高斯計

• 輕巧而堅固的塑料外殼

• 很好堅固和靈活的碳纖維探頭支架

• 用于保存校準數據的 EEPROM

• 適用于 PC、平板電腦和智能手機的用戶友好型軟件

• 報警、保持和歸零功能

• 磁場分量 Bx、By 和 Bz 以及 BTotal、Bmax、Bmin 和探頭溫度的數值和圖形可視化

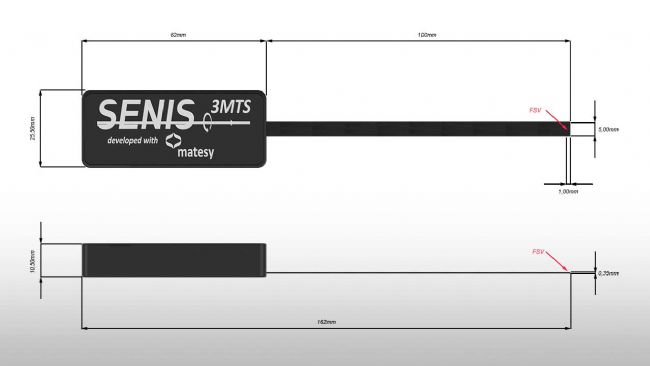

• 霍爾探頭（帶支架）的厚度：1mm

• 霍爾探頭的寬度：4mm

• 未校準的測量范圍：20T

• 校準測量范圍：0.1T、0.5T、2T

• 磁分辨率：± 20µT

• 頻率帶寬：DC-500Hz

• AD 轉換：12Bit

• 接口：兼容 USB2 和 USB3

• 精度：± 1%

四．應用的方向

•永磁體和磁體系統的控制和監測

•測量周圍磁場

•磁體系統和過程控制的開發

•應用于生產線和實驗室

•磁場映射

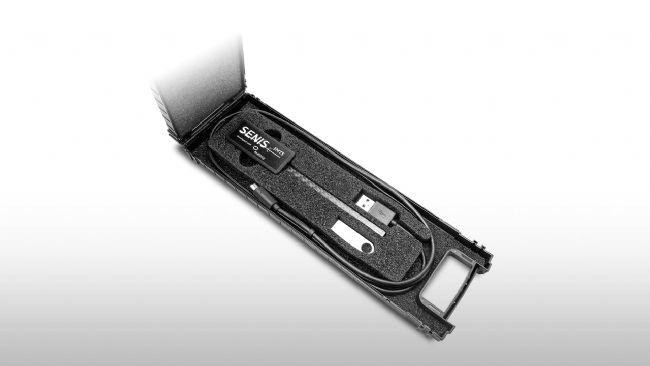

五．豐富的配件


零高斯室

用于將讀數歸零。

尺寸：25mm 外徑，21mm 內徑，200mm 長度。

屏蔽系數：100

關于Matesy

Matesy GmbH 是一家位于耶拿大學城中心的創新技術公司。該公司成立于 2008 年，是研發機構“ INNOVENT Technology Development ”的衍生公司，專注于 磁場的可視化表征和生成。此外，Matesy 將磁性用于各種應用，例如：磁性標記顆粒和物體的三維定位、人體胃腸道靶向藥物釋放、安全特性的智能檢查和材料開發

上海昊量光電作為Matesy公司在中國大陸地區主要的代理商，為您提供專業的選型以及技術服務。
