COMS-Magview磁場相機-讓看不見摸不著的磁場高分辨率可視化成為可能！

COMS-Magview系列磁場相機是一種高分辨率、高精度的磁性材料、部件和表面測量和可視化系統，不僅可以使磁場和磁性結構可見，還可以測量磁通量密度。cmos-MagView是一種用于磁場光學可視化的創新設備。高度工程化的磁光傳感器技術可以直接以高光學分辨率觀察磁性材料的磁雜散場。對測試樣品的磁光分析提供了關于場極性、場均勻性、磁性材料的分布和磁化特性的具體信息，讓看不見摸不著的磁場高分辨率可視化成為可能！





一．測量原理

磁光原理是基于法拉第效應。它描述了線偏振光在穿過透明介質時的平面旋轉。當光通過磁光介質時，偏振的不同旋轉角度取決于局部磁場強度，從而產生可以視覺評估的對比度差異。因此，實現了整個傳感器表面上準靜態磁場的直接、實時可視化。

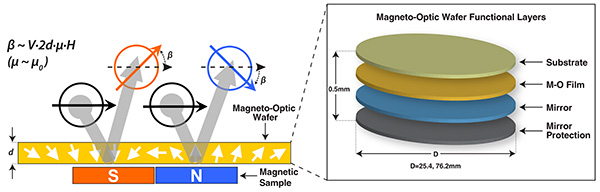

圖1. 磁光效應的示意圖


磁場可視化的基礎是利用法拉第效應的磁光傳感器技術。該傳感器在傳感器平面上產生一個二維的磁場圖像。因為傳感器平面被只有幾微米厚的鏡面覆蓋，所以可以檢測到靠近測試樣本表面的雜散場。探測到的是測試試樣的磁場相對于磁光傳感器表面的法向分量。

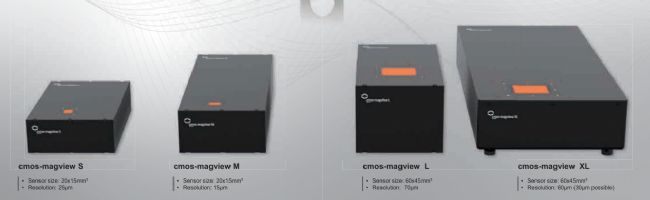

二．尺寸型號




三．應用和傳感器類型


A型傳感器


質量檢查和幾何評估：

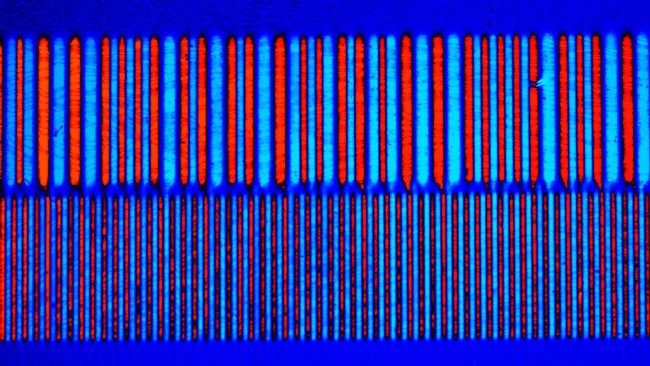

    · 磁性編碼器

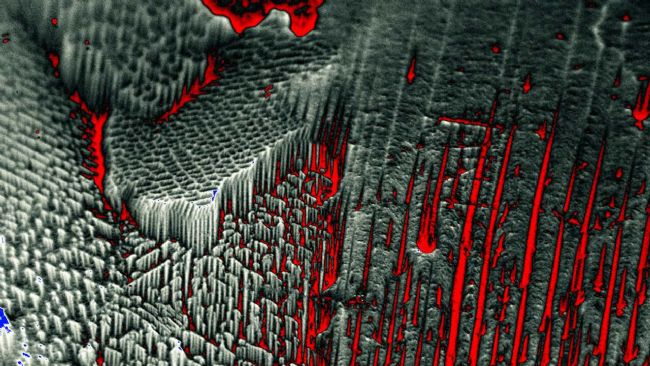

    · 電工鋼板

    · 法醫安全特性

    · 剩磁

B/C型傳感器


表面檢測與定量分析:

    · 具有強磁化的磁性編碼器

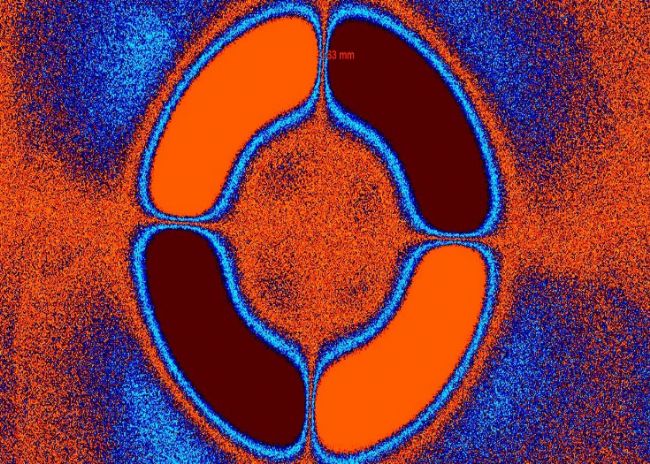

    · 永磁體

    · 聚合物粘合磁鐵

    · 復合材料中的磁性粒子

    ·  超導材料

D型傳感器


調查和可視化：

    · 軟磁

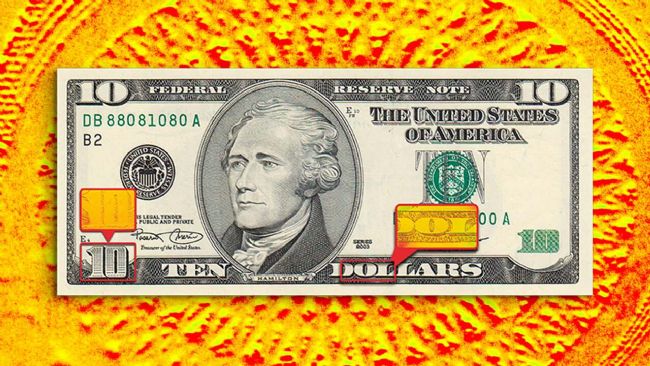

    · 紙幣上的磁性墨水

     · 文件中的的磁性墨水

E型傳感器


大磁場測量:

   · 達1T的永磁體

   · 大磁場多級磁鐵


四．技術規格

· 傳感器尺寸：最大可達 45*60mm

· 測量時間：1s

· 幾何分辨率：最大可達 15μm(取決于傳感器和相機)

· 實時顯示磁場，測量磁感應強度

· 用于圖像分析的Cmos-magview軟件


關于Matesy

Matesy GmbH 是一家位于耶拿大學城中心的創新技術公司。該公司成立于 2008 年，是研發機構“ INNOVENT Technology Development ”的衍生公司，專注于 磁場的可視化表征和生成。此外，Matesy 將磁性用于各種應用，例如：磁性標記顆粒和物體的三維定位、人體胃腸道靶向藥物釋放、安全特性的智能檢查和材料開發。

上海昊量光電作為Matesy公司在中國大陸地區主要的代理商，為您提供專業的選型以及技術服務。
