我們之前在Pall iCELLis®固定床生物反應器中，以小規模和商品化規模，進行了病毒載體（慢病毒、腺病毒以及腺相關病毒）的生產。最近，一家名為Univercells的比利時公司推出了一種新型固定床生物反應器，其具有相同的細胞生長表面基質材料，但固定床結構與iCELLis生物反應器所使用的結構不同。我們嘗試對這種新型scale-X hydro生物反應器（2.4m2）和iCELLis Nano系統（2.67m2）進行一對一比較，以了解這種差別對細胞生長及慢病毒載體或腺病毒載體產量的影響。實驗運行使用在iCELLisNano生物反應器中針對病毒載體生產而優化的參數進行。細胞生長通過細胞核計數以及跟蹤葡萄糖消耗和乳酸產生來監測。在兩種生物反應器系統中，細胞生長良好，且發現scale-X生物反應器中細胞分布相當均勻。結果證實，在慢病毒載體和腺病毒載體生產中，Univercells的scale-X生物反應器至少可獲得同等效率，甚至更優化�；�于這些結果，用于iCELLis生物反應器中病毒載體生產的相同程序和參數也可成功用于scale-X生物反應器系統中的生產。

簡介
用于基因治療的病毒載體仍主要以貼壁細胞生產。標準的小規模生產依賴于不同的培養瓶方法，而規模放大選擇有，例如Cell Factories（細胞工廠，ThermoFisher Scientific）或Hyperstacks（Corning）。但是，這些方法需要大量的人工操作，可能需要開放式連接，且不能監測或控制pH、溶氧等。所以，需要用于貼壁細胞的大規模、可拋棄型生物反應器。ATMI/Pall在十多年前推出了iCELLis固定床生物反應器。iCELLis Nano生物反應器的三維固定床由數百根13.9 cm2的小尺寸聚對苯二甲酸乙二醇酯（PET）纖維（“載體”）組成，其裝填在生物反應器內。iCELLis生物反應器提供高（144g/L）和低（96g/L）兩種壓縮結構。iCELLis Nano生物反應器的培養面積可達4.2m2，對于小規模批次來說，是非常有用的工具，但其主要用于工藝開發和優化。iCELLis 500是商品化規模系統，根據固定床高度和載體壓縮程度，其培養面積范圍為66 – 500m2。我們是最早將iCELLis技術用于基于HEK293(T)貼壁系統，以進行腺病毒、慢病毒和腺相關病毒（AAV）載體生產工藝的團隊之一。工藝開發在iCELLis Nano生物反應器上進行，然后工藝規模放大至iCELLis 500規模，目前，我們已在iCELLis 500中生產了用于臨床試驗的病毒載體物料。我們每個批次可生產>1x10^16腺病毒顆粒。其它團隊也發現iCELLis生物反應器可有效用于逆轉錄病毒、AAV、狂犬、甲肝以及基孔肯雅疫苗的生產，或以昆蟲細胞生產重組蛋白。iCELLis 500生物反應器是一種符合GMP要求、完全可拋棄且可控的系統，并具有灌流能力。系統支持貼壁細胞生長和高滴度生產。

基于對iCELLis系統的專業知識，我們自然對Univercells新近推出的貼壁生物反應器深感興趣。Univercells的scale-X生物反應器系統是一種自動化及一次性使用固定床生物反應器，其培養面積范圍為2.4m2（商品名為hydro）至600m2（nitro）及以上。Univercells附有10-30m2“中型尺寸”scale-X carbo生物反應器系統。到2020年，所有的scale-X生物反應器可用于GMP生產。系統適合，例如，體外使用，特別是當產量要求低于直接將病毒載體注入患者體內所需要求時。系統的固定床材料與iCELLis固定床相同，但是結構不同。iCELLis固定床使用微載體相對隨機的填充，而在scale-X生物反應器中，固定床是5cm2寬度的剛性聚丙烯篩網條帶和非編織親水性聚對苯二甲酸乙二醇酯（PET）織物交替螺旋管式組成的雙層的均一結構，層間由間隔網隔開。這種結構可在整個固定床中實現更好、更均勻的細胞分布。除了病毒載體生產外，scale-X生物反應器系統也可實現連續的在線濃度，因?yàn)橄到y(tǒng)可選擇內置中空纖維切向流過濾模塊。通過將scale-X生物反應器與NevoLine微型工廠結合，使用用于生物反應器和在線下游處理的鏈?zhǔn)椒忾]柜體，可降低GMP設施要求。我們測試將這種新型scale-X hydro生物反應器系統用于慢病毒和腺病毒載體生產，以確定不同的膜基質裝置是否會影響細胞生長或病毒載體產量，并將系統與iCELLis生物反應器進行了比較。兩種生物反應器系統使用此前在iCELLis生物反應器上優化的相同參數。結果發現，在兩種生物反應器中，細胞生長相似。Scale-X hydro生物反應器中的產量至少與iCELLis Nano系統中的產量相當。

材料和方法

細胞系和培養基

293T（ATCC，Manassas，VA）和HEK293（ATCC）細胞培養在添加了10%（v/v）胎牛血清（FBS，Gibco）以及50-100 U/mL青霉素、50-100μg/mL鏈霉素（Gibco）和4mML-谷氨酰胺（Gibco）的高-或低-葡萄糖DMEM培養基（Gibco，Paisley，United Kingdom/Sigma-Aldrich，Irvine，United Kingdom）中進行，用于慢病毒載體和腺病毒載體生產。此外，在慢病毒載體生產中，轉染后（PT）培養基補充1x非基本氨基酸（Gibco）、1mM 丙酮酸鈉（Gibco）以及1:500 CD-脂質添加物（Gibco）。FBS包含在生物反應器接種前、細胞擴增時的起始培養基中以及直到轉染后24h的生物反應器運行中，之后的運行不添加FBS。接種密度7,000 – 9,000 cells/cm2。接種前，所有細胞培養在+37℃、5%CO2濕化環境的T型瓶中。

用于慢病毒載體感染性滴度分析的HeLa細胞（ATCC）培養在DMEM-10%FBS（Gibco）-50U/mL青霉素和50μg/mL鏈霉素（Gibco）中。轉導時不含F(xiàn)BS。

iCELLis Nano和scale-Xhydro生物反應器中的慢病毒載體生產

總共進行4個scale-X生物反應器運行。在3個運行中，生產慢病毒載體，另1個運行中，在轉染前，按Univercells提供的指導，對生物反應器進行拆解，以分析固定床不同區域的細胞密度。一個iCELLis Nano生物反應器作為對照，平行運行。

iCELLis Nano中的慢病毒載體生產使用2.67m2低壓縮固定床生物反應器（Pall Life Sciences，Hoegaarden，Belgium）。在scale-X生物反應器運行中，使用Univercells（Gosselies，Belgium）的2.4m2 scale-X hydro生物反應器。運行按此前描述進行，使用灌流維持目標0.5g/L葡萄糖。葡萄糖和乳酸每天檢測1次或2次（Cedex-Bio，Roche，Mannheim，Germany）。接種后的1h，生物反應器培養基取樣，對非貼壁的細胞進行計數。按此前報導，在第1-4天，對iCELLis Nano生物反應器中貼附到載體的細胞進行細胞核計數。在scale-X hydro生物反應器中，膜層間有采樣條（與iCELLis Nano生物反應器中的載體尺寸大致相同），可與iCELLis Nano系統相似地進行取樣和細胞核計數。對于每個細胞核計數，使用無菌鑷子取兩根采樣條。此外，1個scale-X生物反應器固定床拆解，對固定床頂部（距離頂部邊緣1cm）、中部和底物（距離底部邊緣1cm）、兩個膜層以及固定床的外、中和內表面進行細胞核計數（圖1）。對于細胞核計數，從膜上裁1cm2小片。

在所有運行中，以1:1的DNA：PEIpro比例和200 ng/cm2質粒（PlasmidFactory Bielefeld，Germany），使用PEIpro（Polyplus-transfection，Illkirch，France）–介導轉染，生產三代LV-GFP。轉染按此前描述進行。

開始收獲前，進行完整的培養基置換，轉染后24– 72h，在室溫條件下，通過收集灌流培養基，收獲病毒載體。運行結束時，生物反應器排放至相應的收集袋中。

iCELLis Nano和scale-Xhydro生物反應器中的腺病毒載體生產

總共進行了兩個生物反應器運行，一個使用scale-X生物反應器，一個使用iCELLis Nano系統，以比較腺病毒載體生產的差異。除與慢病毒運行一樣，通過灌流控制目標0.5g/L葡萄糖外，運行按此前描述進行。細胞接種密度為7,000 cells/cm2,。與慢病毒運行相似地，葡萄糖和乳酸每天檢測2次（Cedex-Bio），第1-4天進行細胞核計數。感染按之前描述進行，兩個生物反應器使用相同的腺病毒載體（Ad-GFP）數量（平均感染復數值為75）。感染后68h，使用基于去垢劑的裂解方法進行細胞裂解。收獲物料使用0.027 m2深層濾器（Millipore，Billerica，MA）澄清。

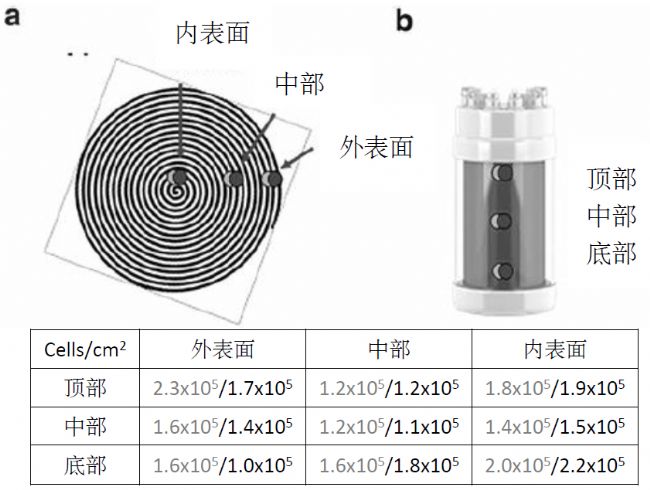

  圖1. 拆解的Univercells scale-X hydro生物反應器的細胞技術。從頂部和側面觀察的scale-X 生物反應器示意圖。淡灰和深灰點指示用于細胞密度分析的取樣點。淡灰=內側膜的取樣，深灰=外側膜層的取樣。對于細胞密度分析，對固定床頂部、中部和底物、卷膜的外表面、中部以及內表面進行細胞核計數。示意圖下方表格中所示為細胞密度（cells/cm2）。

分析

慢病毒載體的感染性滴度（轉導單位[TU]/mL）使用基于定量聚合酶鏈?zhǔn)椒磻?yīng)（qPCR）的方法確定。慢病毒載體顆粒滴度通過將p24酶聯免疫吸附分析（ELISA；PerkinElmer，Waltham，MA）的pg/mL結果轉換為vp/mL來分析，假定p24的1pg為12,500慢病毒顆粒。腺病毒載體顆粒滴度使用高效液相色譜（HPLC）分析。

結果和討論

ATMI/Pall大約在10年前推出了第一款全整合式、可拋棄型固定床生物反應器iCELLis。此外，市面上也有一些其它公司開發的貼壁生物反應器，如Celligen（NewBrunswick Scientific）、CellCube（Costar）、裝填床生物反應器（BioBLU，Eppendorf）以及基于微載體的生物反應器。在最近的創新產品中，還包括Univercells生產的scale-X生物反應器，該公司由JoseCastillo聯合創立，他也是iCELLis系統的發明者之一。我們的團隊對于使用iCELLis生物反應器進行病毒載體生產具有豐富的經驗。由于iCELLis和scale-X生物反應器中，用于細胞貼附的膜采用相同的材質，我們假設在iCELLis生物反應器中優化和使用的參數可相當簡單地轉移到scale-X生物反應器。為測試這種假設，我們比較了scale-X生物反應器和iCELLis Nano系統中的細胞生長、細胞分布、培養基消耗以及慢病毒和腺病毒載體生產。

細胞分布

我們之前比較了iCELLis Nano生物反應器高壓縮固定床（4m2）和低壓縮固定床（2.67m2）中的細胞分布，發現在低壓縮中，細胞分布更加均衡。在高壓縮固定床中，細胞分布有較大的差異，取決于計數的細胞來自哪一層（相比頂部，底部的細胞量要高3到4倍）。盡管在低壓縮固定床中，差異性較小，我們還是注意到，相比底部，低壓縮床中部的細胞量要高2到3倍。對拆卸的scale-X生物反應器進行了細胞密度分析，以了解固定床不同部分中的細胞分布（圖1）。結果發現，在整個固定床中，細胞分布相比均衡（圖1）。但是，當垂直或水平分析時，固定床中部的細胞密度要高約2倍，這與低壓縮iCELLis生物反應器中的結果較為接近。當對雙層膜的外膜和內膜進行細胞密度分析時，發現差異很小。這可能是由于scale-X生物反應器固定床的卷式膜樣結構形成了批次間細胞密度以及細胞生長更低的變異性。相比scale-X生物反應器，iCELLis生物反應器中，特別是在高壓縮固定床中，細胞密度更高的變異性，可能是由于載體相對隨機且緊實的填充。所以，在iCELLis生物反應器中，由于存在一些低致密和高致密區域，每個反應器之間總是有差異。

此外，在拆解前，對拆解的生物反應器的采樣條進行取樣，計算密度為~1.1x10^5cells/cm2，接近膜頂-中部的密度（1.2x10^5±0.4x10^4）。所以，可見scale-X生物反應器中的采樣條具有代表性，可用于評估細胞密度。

細胞生長

對于iCELLis Nano系統，我們優化了接種使用的細胞密度，所以，在第0天，對照的Nano系統以7,000 293T cells/cm2的密度接種。對于scale-X生物反應器，使用兩種不同接種密度，7,000 cells/cm2（scale-X生物反應器運行1-3）以及9,000 cells/cm2（scale-X生物反應器運行4）。在兩種生物反應器中，細胞均可很快貼附至PET內層，因?yàn)榻臃N后1h，生物反應器的培養基取樣中，未發現游離細胞。感染時的目標細胞密度為150,000-200,000 cells/cm2，且通常，在iCELLis Nano運行中，該密度可在4天內達到。為監測細胞生長，iCELLis Nano和scale-X生物反應器可在層流罩內打開，使用無菌鑷子從生物反應器夾取載體（Nano 生物反應器）或采樣條（scale-X 生物反應器）。重要的是，在scale-X生物反應器系統更大尺寸的固定床中，也可以通過采樣條取樣，而iCELLis 500生物反應器中的載體不能取樣。

計算在第1-4天（轉染前）從生物反應器固定床頂部取樣的載體/采樣條的細胞核，并轉換為細胞密度（圖2a）。scale-X生物反應器運行3中達到目標細胞密度，scale-X生物反應器運行1和2接近達到目標細胞密度。scale-X 運行4中更高的接種細胞密度導致轉染時的細胞密度過高�？赡苁怯捎谡�合固定床中不均勻的細胞分布，對照Nano運行也超過了目標細胞密度。

葡萄糖和培養基消耗

在所有運行中，使用灌流提供新鮮培養基。目標是通過使用高-葡萄糖DMEM作為灌流培養基，而維持生物反應器中0.5g/L的葡萄糖濃度。為調節灌流速率，每天從生物反應器培養基取樣監測葡萄糖和乳酸濃度（圖2b、c）。盡管在scale-X生物反應器運行1和2中，培養基和葡萄糖消耗低于標準iCELLis Nano運行，在運行3和4中，葡萄糖和培養基消耗在iCELLis Nano范圍內（圖3）。值得考慮的是，在運行4中，相比其它運行，接種使用了更高的cells/cm2值。當計算感染前數值時，相比對照或標準iCELLis Nano運行，所有scale-X運行中的細胞特異性葡萄糖消耗最多可降低4倍（圖3i）。如果考慮到細胞密度在轉染后不發生變化，則可以評估收獲前的細胞特異性葡萄糖消耗（圖3j）。相比標準iCELLis Nano運行，scale-X生物反應器運行中的細胞特異性葡萄糖消耗低達3倍。但是，這必須考慮到兩種生物反應器類型中，整個固定床內不同的細胞密度，而且細胞特異性葡萄糖消耗僅根據采取的頂部載體進行計算。這反應了scale-X生物反應器中更低的培養基/葡萄糖消耗。特別是，如果在24hPT前，灌流速率降低，成本可進一步降低，因?yàn)樾枰�的昂貴FBS的體積更�。ㄔ谖覀兊姆桨钢�，從24h PT開始，F(xiàn)BS不用于灌流培養基）。此外，灌流中更低的培養基消耗可降低收獲液體積，這有益于下游工藝處理。Scale-X生物反應器中更低的葡萄糖/培養基消耗的原因只能推測，但部分可能是由于scale-X中更加均勻的固定床結構。而且，在scale-X生物反應器中，循環的培養基可能可更加均等地達到細胞。

基于iCELLis Nano和scale-X中的總培養基消耗，如果直接放大至含有333m2固定床的iCELLis 500，灌流總共將使用大概~150L培養基，而含有600m2固定床的scale-X nitro中消耗的體積將為670 至940L。

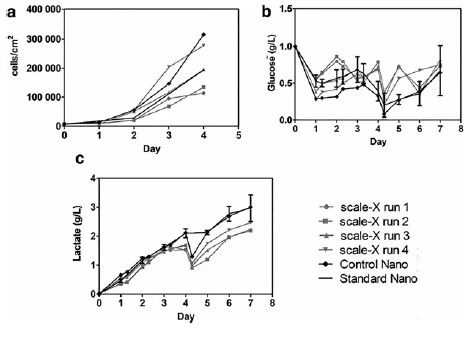

  圖2. scale-X hydro生物反應器和iCELLis Nano生物反應器運行中的細胞密度以及葡萄糖和乳酸濃度。（a）第0-4天，計算的固定床頂部的細胞密度（cells/cm2）；第0-7天，（b）葡萄糖和乳酸濃度。對照Nano = Nano運行，運行與scale-X生物反應器運行一起進行。標準Nano = 5個標準Nano運行的平均值。Scale-X 1-4 = scale-X生物反應器運行1-4。

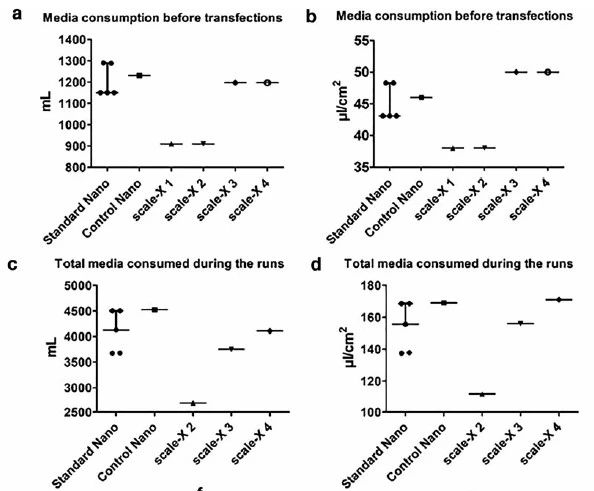

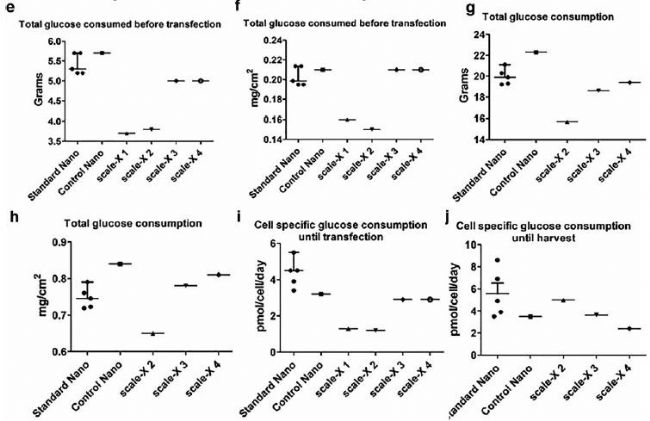

  圖3. scale-X hydro 生物反應器和iCELLis Nano生物反應器運行中，培養基和葡萄糖消耗的散點印跡圖。（a、b）轉染前的培養基消耗，以mL（a）和μL/cm2（b）為單位；（c、d）收獲前運行中總培養基消耗，以mL（c）和μL/cm2（d）為單位；（e、f）轉染前的葡萄糖消耗，以g（e）和mg/cm2（f）為單位；（g、h）收獲前的總葡萄糖消耗，以g（g）和mg/cm2（h）為單位；（i、j）轉染前和收獲前的細胞特異性葡萄糖消耗，以pmol/cell/day為單位，考慮轉染后，細胞密度不增加。標準Nano=5個用于慢病毒載體生產的iCELLis Nano運行，對照Nano=與scale-X生物反應器運行一同進行的運行。Scale-X 1-4=scale-X生物反應器運行1-4，其中，運行1未轉染，而在第4天停止運行并拆解固定床。對于每個運行，標準Nano運行標識為獨立的點；此外，顯示SEM和中位數。SEM，標準平均誤差。

在iCELLis Nano和scale-X生物反應器中的慢病毒載體產量

在scale-X生物反應器和對照/標準Nano運行中，以p24 ELISA分析的病毒顆粒滴度以及以基于qPCR的方法分析計算的感染性滴度均在相同的范圍內（圖4a-d）。在獨立的分析中分析的感染性滴度不能可靠地相互比較，但是，如滴度檢測同時進行，則可以進行比較。對照Nano和scale-X生物反應器運行3和4同時進行滴度檢測，在這些運行中，scale-X生物反應器中的生產的TU幾乎是iCELLis Nano運行的兩倍多。由于scale-X生物反應器中的固定床尺寸相比iCELLis Nano小，所有每cm2的TU差異更大（圖4d）。在所有的運行中，VP產量彼此接近（圖4a、b），所以，基于這些運行，scale-X生物反應器運行3中的vp/TU比（vp/TU：652）好于iCELLis Nano（vp/TU：1339）生物反應器。但是，在轉染過程中，按細胞核計數，iCELLis Nano生物反應器中的細胞密度約為目標的兩倍。由于接種的細胞量與標準運行相同，所以可能的解釋是固定床中細胞的不均勻分布，其可能降低了轉染效率，進而影響產量。如scale-X生物反應器運行4當中所見，至少接種9,000 cells/cm2更高的細胞密度時，不會提高產量，7,000 cells/cm2似乎是scale-X生物反應器中的最佳接種密度。由于所有scale-X生物反應器運行中的產量與iCELLis Nano（對照和標準運行）相比，至少相似或甚至更高，所以iCELLis Nano生物反應器中使用的參數可相對簡單地轉移到scale-X生物反應器，而不需要針對另一種固定床進行參數優化。但是，優化后可能可進一步提高滴度。

我們之前注意到，相比低壓縮的固定床，在高壓縮固定床進行生產時，每cm2的慢病毒載體產量要低。在2.67m2低壓縮固定床的iCELLis Nano生物反應器生產的病毒載體量與4m2高壓縮固定床中的產量相同。此外，使用低壓縮固定床時，培養基消耗更低，且更容易預測。所以，使用當前的iCELLis 500，理論上可達到1-2x10^12TU（使用qPCR方法，在HeLa細胞中進行滴度檢測）或1-3x10^15VP（病毒顆粒）的總產量。目前，最大的低壓縮iCELLis固定床尺寸為333m2。對于scale-X生物反應器，其只提供一種壓縮。根據scale-X生物反應器生產商的信息，其可提供的最大固定床尺寸至少為600m2。所以，如果使用scale-X生物反應器系統，進行直接規模放大，iCELLis生物反應器中生產的病毒載體量至少可以翻倍，甚至翻三倍。但是，我們發現，盡管iCELLis生物反應器系統應該可以直接規模放大，但是出于未知的原因，當慢病毒載體生產從iCELLis Nano規模放大到iCELLis 500規模（使用100或333m2）時，相比小規模，每m2生產的病毒載體更多，而在大規模中，每m2消耗的培養基更少。所以，如果大規模中的產量提升與生物反應器固定床的組成無關，而與其它大規模工藝參數相關，如無抗生素生產，而相同的情況也發生在大規模scale-X生物反應器中，則scale-X nitro 生物反應器中可能可達到超于>1x10^13 TU（在我們的HeLa細胞中進行滴度檢測）或超于 >1x10^16vp。

由于iCELLis和scale-X生物反應器均旨在貼壁使用，所有其可放大性確實有限。使用懸浮生物反應器時，可放大性限制較少，例如，使用2,000L懸浮生物反應器可極大地提高產量。目前，很多慢病毒載體批次，甚至是用于臨床試驗時，仍使用細胞工廠、3L攪拌罐或僅達50L的波浪式生物反應器或攪拌罐進行生產。但是，僅有極少數的病毒載體生產商報導了更大的懸浮生物反應器的使用。在貼壁生物反應器中，如iCELLis和scale-X生物反應器系統，可通過灌流，簡單地提供新鮮的培養，并去除用過的培養基。由于慢病毒載體生產后進入培養基，灌流可以簡單地收集病毒載體，并實現連續的下游工藝處理。盡管懸浮生物反應器有灌流選項，懸浮中的灌流仍處于其早期研發階段，且用于慢病毒載體生產的合適灌流設備仍需要在臨床/商品化規模中進行優化或證實。此外，懸浮生物反應器中的泡沫形成對于病毒載體生產是個不小的問題。而且，在無血清培養基中生長的細胞或甚至是適應懸浮培養的細胞，仍可在固定床生物反應器中生長，因?yàn)榧?xì)胞不管怎樣都會被截留在固定床的膜結構中。所以，簡單且溫和的灌流以及不需要額外設備的優勢，也可使用固定床生物反應器在無血清條件下以及懸浮馴化細胞中進行探索。

使用我們目前的參數，當規模放大至scale-X nitro生物反應器（600m2）時，根據灌流速率，理論上可生產400 至 600L的慢病毒載體，且病毒產量超于 >10^6 TU/mL（使用我們的HeLa細胞系進行滴度檢測）和超于 >10^9 vp/mL。這與使用補料分批的200L 攪拌罐生物反應器相當，其可達到0.5-5x10^7TU/mL感染性滴度。但是，由于沒有慢病毒載體參考標準，實驗室和生產站點間的感染性滴度不能進行完全的比較。此外，通常情況下，貼壁細胞中的慢病毒載體產率高于懸浮生產。這可能是由于不同的細胞培養基，因?yàn)樘囟ǖ呐囵B(yǎng)基相比其它培養基，可更好地支持轉染，獲得更高的產量。也可能部分是由于FBS的存在，其仍常用于貼壁細胞生產（在我們的整體方案中，直到轉染后24h前使用）。此外，不是所有用于生產慢病毒的載體都可在懸浮培養中良好生長。大體積的慢病毒載體收獲液可能難以進行下游處理。每個慢病毒載體生產商都應該考慮下需要多大體積的載體以及如何簡單且快速地對易碎的慢病毒進行下游處理。即使下游工藝處理之后的收率僅為10%，以scale-X nitro（600m2）生物反應器生長的病毒載體的量，根據目的應用，已經可以達到數百至數千的劑量。但是，對于其它病毒載體的生產，例如AAV，還是需要更大的生物反應器，因?yàn)槊總�(gè)患者需要的病毒載體的數量通常高于慢病毒載體。

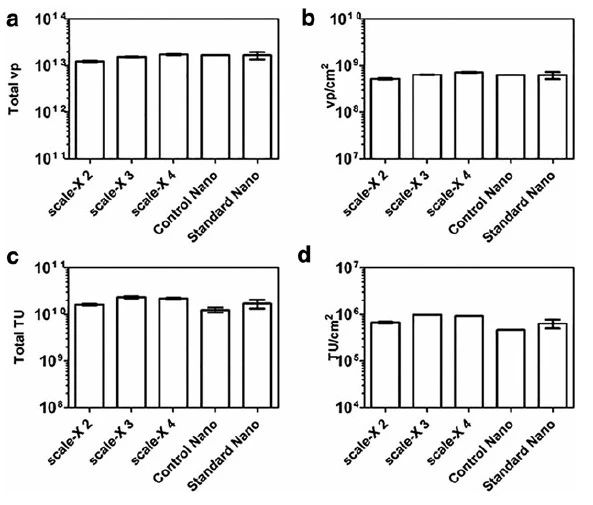

  圖4. scale-X hydro生物反應器和iCELLis Nano生物反應器運行中的慢病毒載體產量。（a、b）scale-X生物反應器和iCELLis Nano生物反應器運行中，分別生產的總慢病毒顆粒和vp/cm2。（c、d）scale-X生物反應器和iCELLis Nano生物反應器運行中，分別生產的總TU和TU/cm2。對照Nano = Nano 運行，與scale-X生物反應器運行一同進行。標準Nano = 5個標準Nano運行的平均值。scale-X 1-4=scale-X生物反應器運行1-4。平均值±SEM。TU，轉導單位；VP，載體顆粒。

在iCELLis Nano和scale-X生物反應器中進行腺病毒載體生產

除了慢病毒載體之外（圖4），我們也比較了在iCELLis生物反應器和scale-X生物反應器中進行的腺病毒載體的生產。使用HPLC分析scale-X hydro系統和iCELLis Nano生物反應器生產的AdGFP的滴度。澄清后，scale-X生物反應器運行獲得的滴度為每毫升1.11x10^11病毒顆粒，iCELLis Nano運行為每毫升8.53x10^10顆粒。結果說明，scale-X生物反應器也可用于腺病毒載體的生產，且獲得與iCELLis系統相當?shù)母弋a(chǎn)量。

結論

Univercells的scale-X固定床生物反應器證實可高效用于病毒載體生產。通過細胞核計數、葡萄糖消耗和乳酸生產，監測細胞生長。補液策略基于灌流。在scale-X生物反應器中，細胞生長良好，且在整個螺旋纏繞管式固定床中，細胞分布相對均勻。慢病毒載體可在scale-X hydro系統中高效生產，與iCELLis Nano相比，scale-X生物反應器中生產的慢病毒載體產量相似甚至更高（總量為2.4x10^10 TU，即9.8 x 10^5 TU/cm2）。在對照的iCELLisNano中，獲得的產量為1.3x10^10TU（4.7x10^5TU/cm2），而在標準的iCELLis Nano中，為1.7x10^10±SD 8.7x10^9TU（=6.4x10^10±SD 3.4x10^5TU/cm2）。此外，腺病毒載體產量在兩種生物反應器中相似，iCELLis Nano為8.53x10^10 vp/mL，scale-X hydro為1.11x10^11vp/mL。所以，可見，iCELLis生物反應器中用于病毒載體生產的參數可直接轉移到scale-X生物反應器上，反之亦然。

原文翻譯：H.M.Leinonen, S.Lepola, E.M.Lipponen, et al., Benchmarking of Scale-X Bioreactor System in Lentiviral and Adenoviral Vector Production. Human Gene Therapy, 2020, 31(5&6) : 376 – 384.
