李春麗 彭興

賽默飛世爾科技（中國）有限公司



N-亞硝基化合物是一類很強的化學致癌物質，包括亞硝胺和亞硝酰胺兩大類物質，通常泛稱為亞硝胺。超過300 多種N-亞硝基化合物在一種或多種動物身上顯示出具有致癌作用[1]，并且40 多種動物包括靈長類都是易于感染N-亞硝基化合物而引起癌癥，而且這類強致癌物質在實驗動物體上誘導出的腫瘤在形態學特點與生化特點上都與相應的人體器官上發現的腫瘤相似[2]。美國環境保護局（USEPA）認為N-亞硝基二甲胺（NDMA）在極低的濃度（0.7 ng/L）下就會致癌，已將其列為優先控制污染物[3]。許多國家及國際組織都對相應制品中N-亞硝基胺的檢測制定了嚴格的標準[4][5][6]，如中國出臺了GB28482-2012 《嬰幼兒安撫奶嘴安全要求》；歐盟《玩具安全新指令》（2009/48/EC）中，對其中的N-亞硝基胺含量及遷移量有著極為嚴格的規定。同時，與該指令配套的歐盟協調標準EN71-12 要求至少檢測13 種N-亞硝基胺，包括脂肪族亞硝胺、脂環族亞硝胺及芳香族亞硝胺等。



因此開發出快速、靈敏和準確的N-亞硝胺化合物的測定方法，對衛生檢測、削減和控制亞硝胺含量的研究是迫切需要的。使用GC-MS/MS 檢測N-亞硝胺，已有一定程度的應用[7][8]。賽默飛世爾科技的串接氣質聯用TSQ 8000 Evo 具有高靈敏度、背景干擾小、穩定性高等特點。本文以TSQ 8000 Evo 為平臺建立了橡膠及彈性體材料中11 種N-亞硝基胺GC-MS/MS 檢測方法，結合賽默飛世爾科技特有的TraceFinder 軟件系統進行數據采集、數據分析和報告輸出，實現了數據的快速采集及數據結果的智能處理。為N-亞硝基胺的痕量檢測提供了強而有力的技術支持。



質譜儀：TSQ 8000 Evo 質譜儀（賽默飛世爾科技，美國）；

氣相色譜儀：Trace 1310 氣相色譜配AI 1310 自動進樣器（賽

默飛世爾科技，美國）；

色譜柱：TR-5MS（30 m×0.25 mm×0.25 μm）毛細管色譜柱；

試劑：正己烷，丙酮，甲醇；均為色譜級



1.2.1 氣相方法

程序升溫：程序升溫：35℃（維持 3 min），10℃ /min 到

100℃（維持 1 min），25℃ /min 到 250℃（維

持 3 min）

進樣口溫度：SSL 分流不分流（220℃）with Splitless 不分流模式

載氣流速：1.0 mL/min（恒流）

傳輸線溫度： 250℃

進樣體積：1.0 μL



1.2.2 質譜方法

質譜運行時間：19 min

掃描方式：Timed-SRM

碰撞氣壓力：1.0 m Torr 氬氣

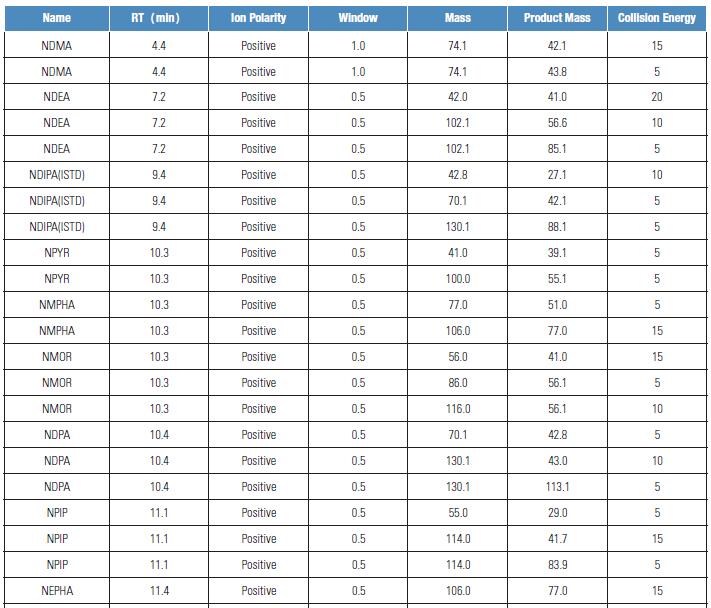

SRM 條件見下表：



11 種N-亞硝基胺化合物及1 種內標物質質譜信息



樣品制備成2 mm×2 mm×2 mm 大�。ň鶆蛉�樣）。



1.4.1 樣品提取

準確稱取5.00 g（精確到0.01 g）樣品于40 mL 棕色玻璃瓶中，加入30 mL 甲醇，于室溫超聲萃取30 min ，過濾轉移溶液至250 mL 平底燒瓶中；再向樣品中加入20 mL甲醇溶劑，重復超聲和轉移步驟，并用少量甲醇洗滌棕色瓶2-3 次，合并兩次超聲和洗滌溶液；將溶液旋轉蒸發（35℃ , 150 mbar）至4 mL 左右，于渦旋混勻器上充分旋轉振蕩1 min，樣品溶液轉移至10 mL 具塞離心管中。另取1mL 甲醇分2-3 次洗滌平底燒瓶壁，并于渦旋混勻器上充分旋轉振蕩1 min，合并洗滌液于10 mL 具塞離心管中。



1.4.2 凈化

將C18 固相萃取小柱置于固相萃取裝置上，用5 mL 甲醇預淋洗C18 小柱。將樣液注入小柱，流出液收集于離心管中，待樣液液面下降至小柱填料的上層面時，再加入5 mL 甲醇進行洗脫，收集合并全部流出液于離心管中。



1.4.3 濃縮

樣液于250 mL 的平底燒瓶中，并用少量甲醇淋洗離心管壁2-3 次，合并洗滌液于平底燒瓶中，將溶液旋轉蒸發（35℃ , 150 mbar）至4 mL 左右，取下平底燒瓶，于渦旋混勻器上充分旋轉振蕩1 min，然后將平底燒瓶中的樣液轉移溶液至5 mL 棕色容量瓶中。用少量甲醇淋洗平底燒瓶2- 3 次，并于渦旋混勻器上充分旋轉振蕩1 min，合并洗滌液于棕色容量瓶中，用甲醇定容至刻度。經0.45 μm濾膜過濾后進行分析。

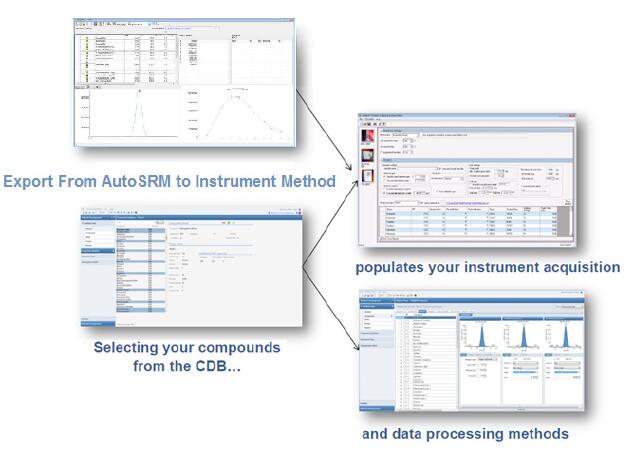

使用TSQ 8000 系列產品特有的軟件平臺TraceFinder，不僅可以實現數據快速、批量、自動化采集及處理，還可完成實驗室常用數據報告的自動生成，將Database 數據庫，Master method 主方法，Instrument method 儀器方法以及AutoSRM 質譜條件自動優化軟件之間有機結合。工作流程如圖1 所示。



圖1. TraceFinder 工作流程



對于大部分常見化合物方法信息，已包含在TraceFinder內置數據庫中。檢測所涉及的化合物的質譜方法信息可使用TraceFinder 通過Database 進行查詢、編輯、提取并可直接導入儀器方法中使用。這些化合物包括農藥、多環芳烴、多氯聯苯、多溴聯苯和多溴聯苯醚、鄰苯二甲酸酯等常見關注化合物。



對于11 種N-亞硝基化合物及1 種內標物質，在方法建立初期，其色譜質譜條件未知，需要對其相應的色譜、質譜方法優化。同樣可以利用TSQ 8000 系列產品所特有的AutoSRM 軟件進行自動優化，可實現優化后自動生成儀器方法的功能。

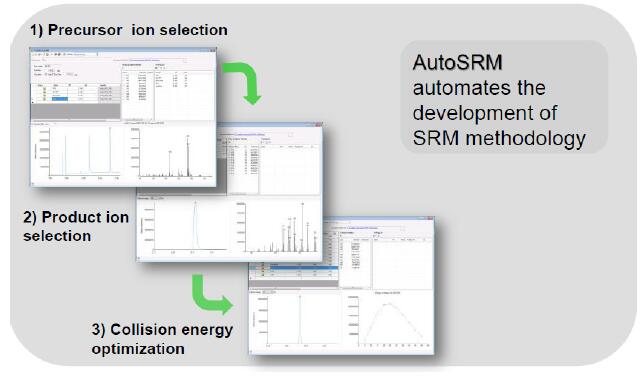

AutoSRM 程序自動進行以下三個步驟：1. 全掃描分析。通常最強的離子將被作為母離子。2. 對母離子進行子離子全掃。信號最強的子離子。 3. 對選定的母離子/ 子離子對進行碰撞能的優化。其工作流程如圖2 所示。

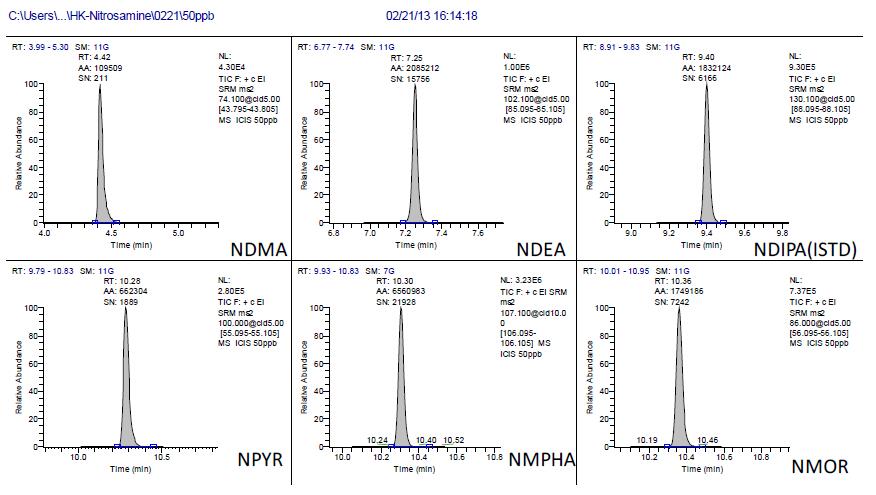

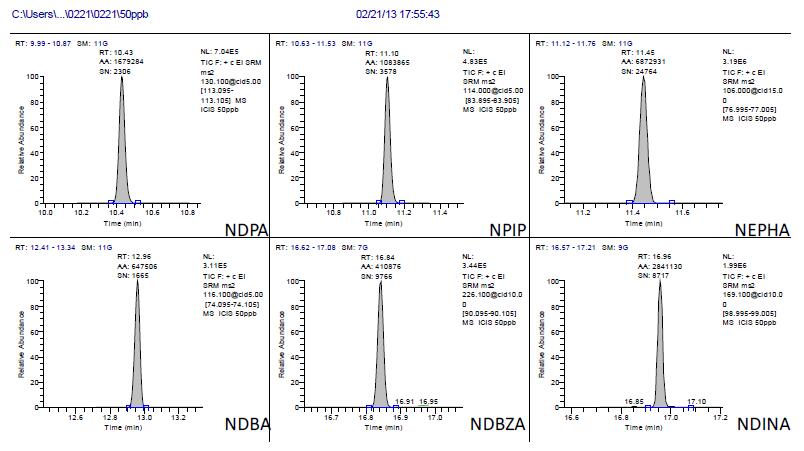

實驗采用的TR-5MS 色譜柱對N-亞硝胺化合物有良好的分離效果，12 種化合物（含1 種內標物質）在19 min 的分離時間內得到了良好的色譜圖，結果如圖3 所示。

圖3. 12 種化合物色譜圖



選取4 種物質（NDPA，NDEA，NDBA，NMphA）配置成混合標準品，考察前處理方法的準確性及回收率。根據歐盟農殘方法準則要求，回收率需在70-120% 之間。實驗以100 μg/kg 濃度水平進行添加回收實驗，測定兩組平行樣品，結果如表1 所示。結果表明，回收率均處于70-120% 之間，方法準確性良好。



同時對儀器的穩定性進行了考察，將4 種化合物配置成5.0 μg/kg 標樣，連續進樣6 次，得到相對應的每個目標化合物物的相對標準偏差（RSD），測試儀器的穩定性，如表1 所示。4 種化合物RSD 均小于5.0%。結果表明：儀器在低濃度水平（≤ 5 μg/kg）連續進樣時，儀器穩定性良好，滿足痕量檢測需求。



表1 回收率實驗結果



TraceFinder 軟件可同時實現數據采集及數據處理，根據預先設定的定性離子及定量離子，對化合物的檢出結果進行快速、自動化處理，同時實現定性及定量功能。圖4為NDPA 質譜圖信息。



按照上述前處理方法對實驗樣品進行處理，以空白樣品基質制備濃度為0.05、0.1、0.2、0.5、1、2、20、50 μg/kg的基質標準曲線，在確定的色譜和質譜條件下進行測定，對測定結果進行分析，研究方法的靈敏度及檢出限。同時選取了兩種市售產品（嬰兒奶嘴及玩具氣球），對其中11 種N-亞硝胺化合物進行了測定。



TSQ 8000 Evo 具有靈敏度高和抗干擾能力強的特點，所檢測11 種化合物在較低的濃度水平得到了良好的檢出效果，完全滿足法規要求，如表2 所示。同時，在兩種實際樣品中均檢出了少量的NDBA 殘留。結果如表3 所示。



實驗結果表明TSQ 8000 Evo 在檢測含有痕量亞硝胺樣品時，具有高選擇性、高靈敏度、高穩定性和高通量，在有害化合物檢出方面具有優異的表現。同時，強大的TraceFinder 軟件集數據采集、處理，方法開發于一體。在簡化實驗操作步驟的同時，實現了對數據處理的自動化。TraceFinder 自帶的AutoSRM 軟件，對于未知信息化合物的質譜條件的優化開發，提供了可靠的支撐。





圖4. NDPA 質譜圖信息（2 μg/kg）

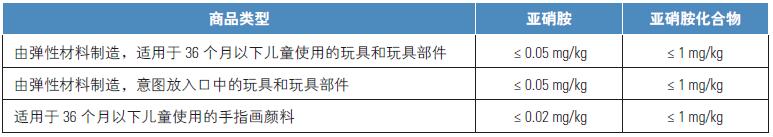

表2.《EN 71-12:2013》中設定的安全要求

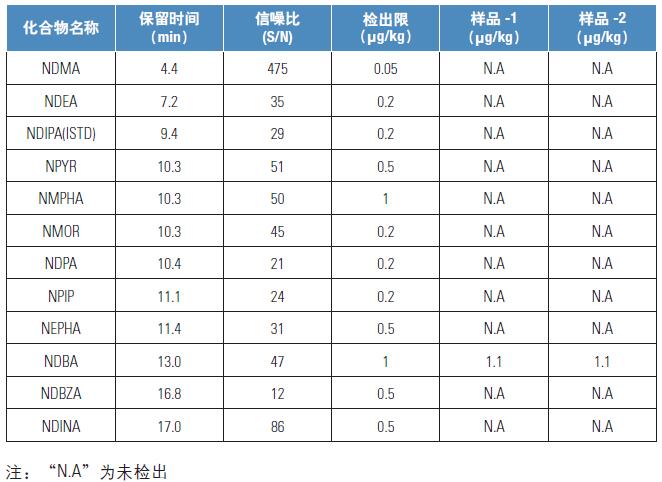

表3. 靈敏度、檢出限及實際樣品測定結果
