儀器： Thermo Q Exactive Focus 四極桿 - 靜電場軌道阱高分辨串聯質譜
離子源參數： HESI Spray voltage: +3.5 KV; Sheath Gas Pressure: 40 arb; Aux Gas Pressure: 10 arb; Capillary Temp:300℃ ; Heater Temp: 350℃

2.3 樣品制備

取鹽酸美金剛片雜質 N-（二甲基金剛烷）甘氨酸對照品儲備液，逐級稀釋后制成含 N-（二甲基金剛烷）甘氨酸 0.12、 0.6、1.2、 6.0、 12.0、 60、 120、 600、 1200、 6000、 12000 ng/ml（ppb）的溶液，分別按上述不同掃描模式進樣分析。

3. 結果

3.1 全掃描（FullScan）

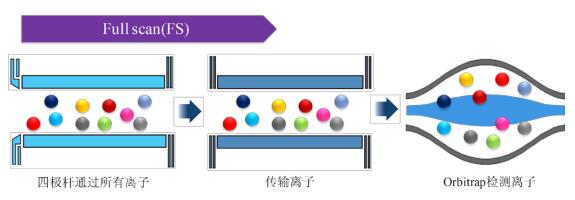

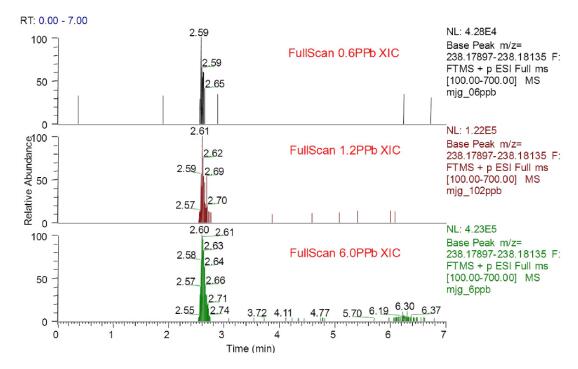

全掃描 FullScan 定量記錄的是所有進入檢測器的離子信號，然后通過精確分子量提取獲得目標化合物質譜響應進而實現定量。圖 4 為 0.6、 1.2、 6.0 ng/ml 三個濃度全掃描下目標化合物的提取離子流信號，即使在 0.6 ng/ml 濃度下，上樣量?jī)H為 0.6 pg，全掃描仍能檢測到目標化合物離子明顯的信號， 1.2 ng/ml 濃度下信號強度進一步提高，且提取離子流窗口都使用了統一的5 ppm（0.0012 amu），表明 QE Focus 在極低濃度下可以保持出色的質量精度。

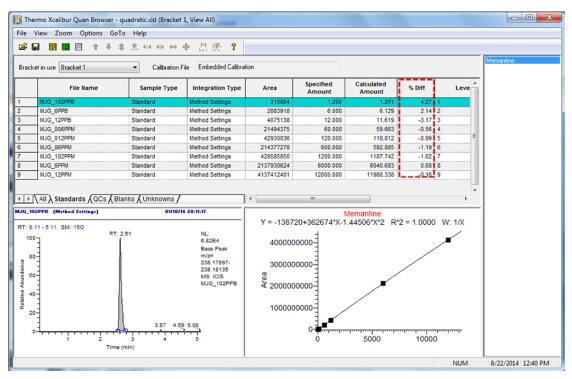

考察全掃描定量的線性范圍和重現性。 N-（二甲基金剛烷）甘氨酸的一級全掃描精確質量數 XIC 色譜圖， 1.2 ng/ml~12 µg/ml 標準曲線見圖 5， 1.2 ng/ml 和 120 ng/ml 兩個濃度下各 5 針精密度見圖 6。

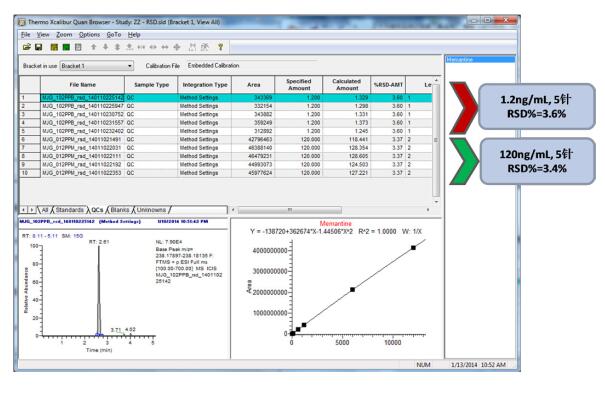

圖 6. 全掃描定量精密度（1.2、 120 ng/ml）

結果表明， N-（二甲基金剛烷）甘氨酸在 1.2 ng/ml~12 µg/ml 線性關系良好， Y=-138720+362674X-1.44506X2， R2=1.0000，各濃度點的偏差都在 5% 以內。在 1.2 ng/ml 定量下限和 120 ng/ml 高濃度下重現性均良好， 5 針 RSD 均小于 4%

3.2 選擇離子監測（SIM）

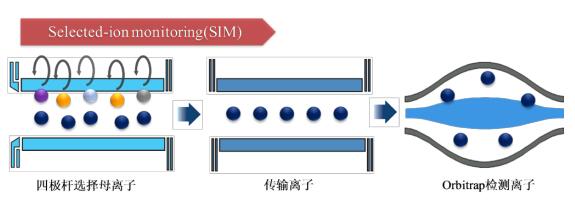

選擇離子監測 SIM 高分辨定量通過四極桿對目標化合物進行選擇性通過，然后將目標化合物送入 Orbitrap 進行高分辨掃描。通過四極桿的篩選和過濾，可去除大量的干擾離子，使目標化合物更多的進入檢測器，然后通過一級精確質量數的提取進行定量。比較 0.12 ng/ml SIM 模式下提取離子流信號 , 結合 AGC 值和各濃度下離子注入時間 , 可知在 0.12 ng/ml 濃度下進入 Orbitrap 檢測器的目標化合物離子數目大幅增加。即使?jié)舛缺热珤呙杞档?10 倍，仍可獲得較好的峰型。

但在定量過程中，常存在同質異素甚至同分異構體的干擾，通過一級精確質量數無法獲得與目標化合物的有效區分，例如在 SIM 模式下各濃度 XIC，可觀察到 6.2 min 存在干擾峰（圖7 藍色虛線框部分）。

圖 7. 選擇離子監測 0.6 PPb、 1.2 PPb、 6.0 PPb 濃度下提取離子流色譜圖

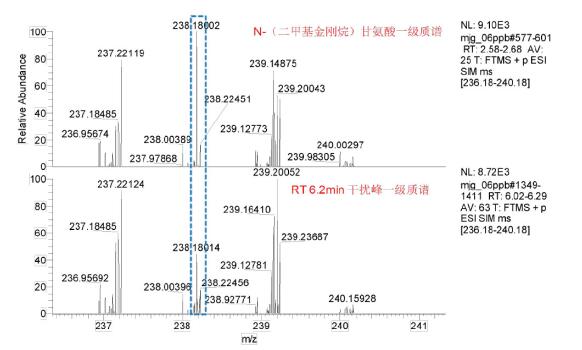

從圖 8 一級質譜數據中可以看出， 6.2 min 的峰中存在m/z238.014 的干擾離子，與目標雜質 N-（二甲基金剛烷）甘氨酸非常接近，僅相差 0.5 ppm，無法通過一級質譜對兩者加以區分。

圖 8. N-（二甲基金剛烷）甘氨酸和干擾峰一級質譜比對

3.3 平行反應監測（PRM）

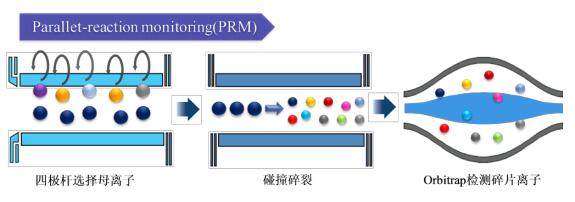

平行反應檢測（PRM）高分辨定量通過四極桿對目標化合物進行選擇性通過，

離子在通過后立即進入碰撞池并發生高能碰撞碎裂，所產生的碎片將被同時送入 Orbitrap 進行高分辨掃描，然后選擇高分辨的二級子離子進行定量。該定量方法的特點為，在四極桿過濾掉大量干擾離子提高了靈敏度的同時，二級高分辨質譜進一步提高了定量的專屬性。

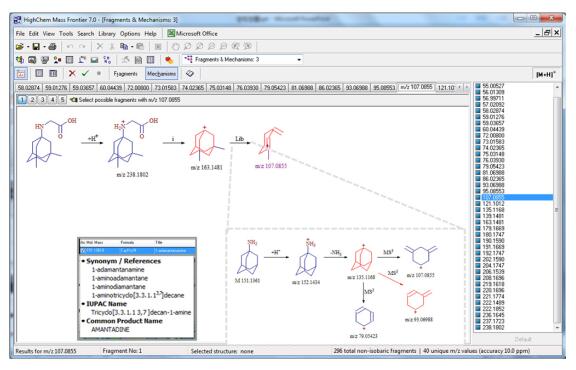

為更好的進行PRM定量，需要選擇出高質量的定量子離子，采用 Q Exactive Focus 對目標雜質 N-（二甲基金剛烷）甘氨酸進行二級碎裂，在獲得了高質量的二級質譜圖后，將其導入專業的小分子結構解析軟件 Mass Frontier 7.0，可快速準確的完成對不同碎片離子及其所對應的結構進行自動推測（圖 9）。

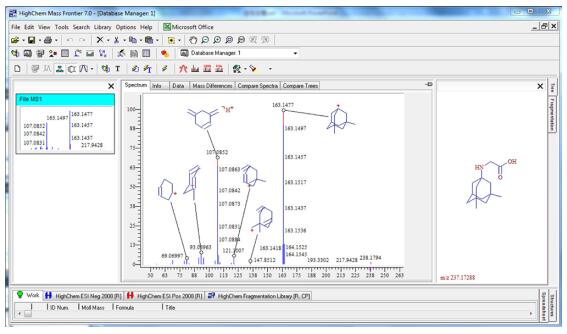

圖 9. Mass Frontier 自動歸屬二級質譜碎片

該軟件含有 Fragmentation Library 碎裂數據庫，該數據庫幾乎涵蓋了所有已發表的文獻，在快速完成碎片結構歸屬的同時，可以獲得完整的碎片裂解機理，并可方便的調用查看所引用的文獻情況，保證了碎片解析的準確性（圖 10）。

圖 10. Fragmentation Library 提供碎片裂解機理

由以上分析可知， m/z 107.0855 和 163.1481 的碎片具有較高的質量，作為 PRM 定量的首選離子。

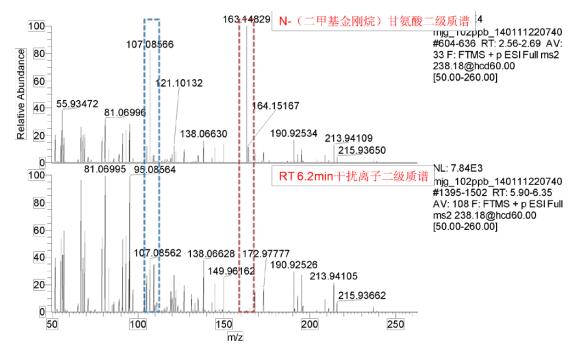

進一步，通過比對 N-（二甲基金剛烷）甘氨酸二級質譜和6.2 min 干擾離子的二級質譜圖（圖 11）發現， m/z 107.0855 碎片離子同時存在于兩者之中（藍色虛線框部分），以此離子定量無法有效區分目標化合物和干擾離子，而m/z 163.1481 碎片離子只存在于目標化合物二級質譜圖中（紅色虛線框部分），以此離子定量，具有更高的專屬性。

圖 11. N-（二甲基金剛烷）甘氨酸和干擾峰二級質譜比對

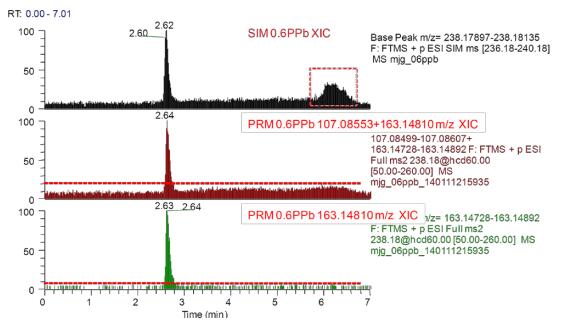

通過比對 SIM 定量和 PRM 定量效果，通過采用子離子m/z 163.1481 進行 PRM 定量，可更好的去除背景干擾，獲得更高的專屬性（圖 12）。

圖 12. 不同定量方式和不同的子離子選擇情況下提取離子流比對
