Coral Life 提供了簡化的活細胞 CLEM 解決方案，用于深入了解細胞成分隨時間發生的結構變化。除了工作流程手冊中描述的技術處理外，本文還提供了成功進行實驗的其他知識。

在本例中，主要關注點是兩個有絲分裂細胞的最終分離，即脫落。胞質分裂后，兩個分裂細胞僅通過細胞間橋相連，這細胞間橋還需要被進一步研究。由于其體積龐大，活細胞成像無法完全了解這一機制。因此，需要通過超微結構分析來了解最終細胞分離的內在機制。



藍寶石的制備

6 毫米藍寶石盤需要在實際實驗前進行清潔。清洗步驟如下：

1、在通風櫥中將藍寶石盤放入濃鹽酸（HCl 30%）中浸泡 2 小時。

2、用雙蒸H₂O 沖洗藍寶石盤 3 次，每次 5 分鐘。

3、之后將藍寶石盤放在濾紙上晾干。

清洗過程結束后，需要在干凈的藍寶石盤上噴鍍出網格圖案。這一步至關重要！該圖案可確保日后在樹脂塊中輕松檢索樣品位置和感興趣的區域。在藍寶石上繪制圖案的步驟如下：

1、將一個干凈的藍寶石盤放入鍍膜安裝座的每個相應位置，并在上面添加一個 6 毫米的finder柵格掩模（圖1）。Finder 柵格掩膜外圍有一個凹槽，用于指示掩膜的方向。所有掩膜應具有相同的方向，以便在后續步驟中始終顯示藍寶石的正確方向。建議將finder光柵掩模放在能產生可讀字母的方位。

2、對于掩膜的噴鍍，可以使用金或碳。在此，使用 EM ACE 600 碳線以脈沖模式（雙線、100 毫米距離、210 瓦、150 毫秒脈沖長度）進行碳涂層。在藍寶石上沉積了厚度為 10 納米的碳層。

• 確保關閉旋轉。這將使網格圖案更加清晰。

• 根據鍍膜儀和噴鍍技術的不同，可能需要噴鍍更厚的碳層才能獲得良好的可見度。

• 如果使用碳，不要忘記將碳層穩定在 180 攝氏度以上過夜。

3、現在藍寶石已準備就緒，可以按照工作流程手冊的說明設置 SampLink chamber。確保碳層朝向 SampLink chamber的內部。細胞需要在碳層頂部生長。

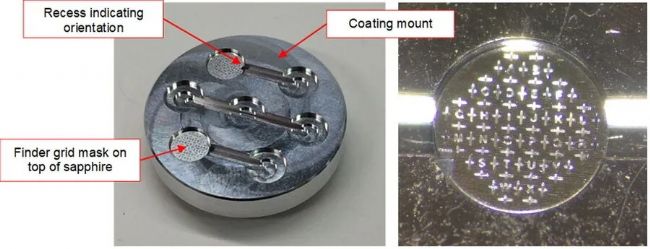

圖 1：藍寶石上用于后續噴鍍的finder柵格掩模的方向

在將細胞種植到組裝好的 SampLink 細胞室之前，需要再次對細胞室進行清潔和滅菌。在細胞培養罩中執行以下步驟：

1、在SampleLink中注入 1 毫升 70% 乙醇并孵育 5 分鐘。

2、用 dd H₂O 沖洗 3 次。

3、讓其干燥過夜。

4、紫外線滅菌至少 1 小時。

第二天：

1、用 PBS 沖洗 3 次。

2、加入 1 毫升 PBS 或培養基，將SampleLink放入培養箱中過夜。

3、培養結束后用 dd H₂O 沖洗。

SampleLink即可使用。將細胞直接種在藍寶石上，或種在附加的聚合物或多肽涂層上。在這里，藍寶石上的碳網格圖案上涂有聚-L-賴氨酸（broid P1274，分子量 70,000-150,000 ，Sigma-Aldrich）。涂層用 0.1 mg/ml dd H₂O 稀釋。在每塊藍寶石上加入 50μl 5 分鐘，然后沖洗（3 次 dd H₂O），并在通風櫥中干燥 2 小時。



細胞孵育

這些實驗使用了在 DMEM 培養基（10 % FCS ，1 % 青霉素/鏈霉素）中培養和孵育的 HeLa Kyoto HKF1、H2B-mCherry、alphaTubulin、mEGFP 細胞系。

1、每個SampLink chamber培養66,000個細胞，在37°C、5% CO₂ 條件下培養 24 小時。

在標準細胞培養箱中，將 6 個開放的 SampLinks 放入 140 毫米的培養皿中，然后蓋上培養皿。在實際成像實驗之前，需要將 SampLinks 完全組裝好。按照 Coral Life 手冊第 5.2.4 節的說明組裝 SampLink 室。

如果直接在 OxyGenie 中培養 SampLinks，則需要在播種后直接組裝 SampLinks chamber。注意：OxyGenie 需要 30 分鐘左右加熱。

2、在這些實驗中，培養 24 小時后細胞的密度達到約 70%。

活細胞成像

一旦細胞達到所需的密度，6個SampLink  chamber就可以安全地從細胞培養實驗室轉移到顯微鏡實驗室。

若THUNDER顯微鏡與SampLink  chamber一起用于成像，以下是一些關于成像參數的提示和技巧：

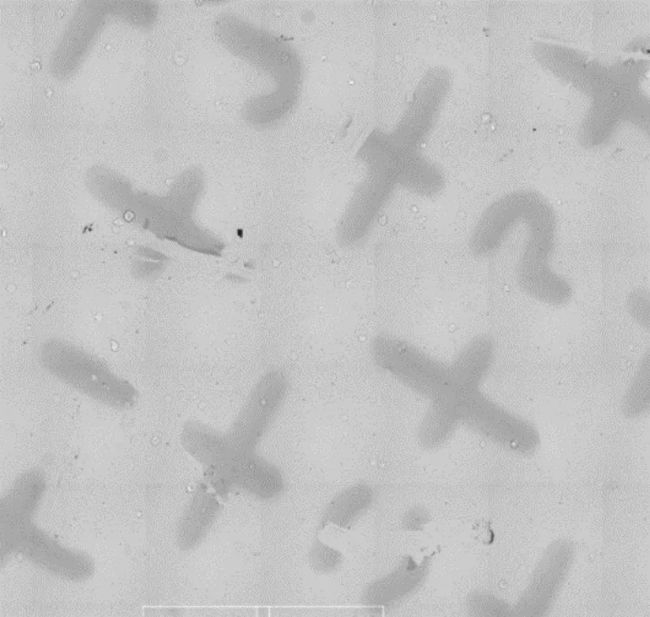

圖 2：這里顯示的是螺旋掃描的一部分。在透射光下，碳涂層網格圖案清晰可見。

通過定位字母 I、J、O、P（箭頭）可以很容易地找到網格圖案的中心（星號）。



1、設置平臺的轉移位置，以便之后輕松卸載SampLink chamber進行冷凍。



2、生成定位概覽：

根據網格圖案手動識別藍寶石片中心（見圖2）。

確定后，從中心開始快速螺旋掃描，覆蓋整個區域，以獲得初步的快速概覽。這樣可以快速檢查方向。此處直接使用 40x 水浸物鏡。

為了進一步識別感興趣的區域，還進行了帶焦點圖的螺旋掃描。這樣做的好處是，如果藍寶石片或chamber不完全平整，焦點就會得到修正。可以在多個通道中創建帶聚焦圖的序列掃描（圖3）。建議逐個通道運行，完成后再合并。



3、完成后，確定感興趣區域 (ROI)，如圖 4 所示。每塊藍寶石片可以使用一個以上的 ROI 進行下游分析。但必須確保區域之間有足夠的空間，以便修整或分割樹脂塊。

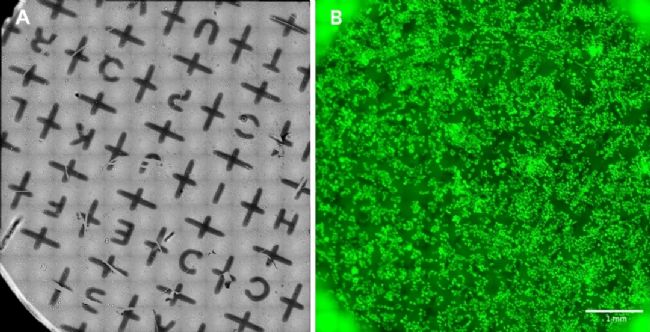

圖 3：使用 40x/1.1 NA 藍寶石校正水浸物鏡采集的螺旋掃描圖。A）透射光；B）熒光通道--510 納米波長照明。

在本示例中，觀察從細胞分裂開始。60 分鐘后固定樣本。根據相關過程的動態變化，您需要選擇不同的成像時間間隔。就本文而言，每分鐘 1 張圖像足以跟蹤細胞分裂和脫落。

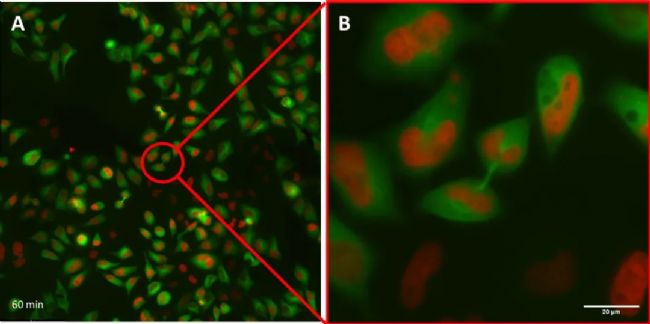

A：使用 40x/1.1 NA 藍寶石校正物鏡獲得的螺旋掃描圖像。B：放大的 A 中圓圈所示區域。感興趣的分裂細胞位于中心。



冷凍替代和包埋

本例中使用的是整體冷凍替代方案。這種技術可在樣品內部進行強烈的金屬染色，從而在掃描電鏡成像時獲得良好的對比度。它也可用于 TEM 成像；不過，由于脂質上的強金屬堆積，分辨率會略有降低。在高倍放大鏡下，樣品會顯得模糊不清。所使用的冷凍替代液含有 1% OsO4 + 0.2% 醋酸鈾酰 + 2.5% H₂O 的純丙酮。

將樣品在液氮下放入冷凍替代液中，然后轉移到-90°C的預冷 EM AFS2 系統中：

冷凍替代

• -90°C，在冷凍替代液中放置 48 小時
• 每小時升高 5 攝氏度，直至 -30 攝氏度
• 保持 -30°C 4 小時
• 以 5°C/h 的速度遞增，直至 20°C
• 保持 20 攝氏度 5 小時


對比

• 在丙酮中清洗 3 x 10 分鐘
• 在丙酮中加入 1% 的硫代酰肼，在室溫條件下 20 分鐘
• 在丙酮中清洗 3 x 10 分鐘
• 2% 四氧化鋨在丙酮中，室溫條件下 20 分鐘
• 在丙酮中洗滌 3 x 10 分鐘
• 2% 醋酸鈾酰，丙酮，60°C，20 分鐘
• 在丙酮中清洗 3 x 10 分鐘


滲透

• 30% Durcupan 在丙酮中浸泡 3 小時
• 70% Durcupan 在丙酮中浸泡 3 小時
• 100% Durcupan 3 小時
• 100% Durcupan 過夜
• 100% Durcupan 3 小時
• 60°C 下聚合 48 小時



包埋完成后，將通流環 (16707161) 放入試劑槽 (16700154) 并注入一半的新鮮樹脂。將藍寶石轉移到通流環中，用體視顯微鏡檢查finder柵格的可讀性（圖5）。然后，將通流環完全填滿，并將樣品放入 60°C 的烘箱中 48 小時。



取樣和切片

工作流程中最關鍵的步驟之一是取回樹脂塊中的 ROI，然后進行修塊和成像。為了檢查樣品是否保存完好，建議在聚合后對樹脂塊的塊面進行快速成像。在本實驗中，將光學顯微鏡的數據與樹脂塊表面的圖像進行了如下關聯：

• 將樣品從聚合的流動環中取出后，用手術刀從藍寶石背面刮去殘留的樹脂薄層
• 用乙醇浸濕的紙巾清除殘留碎屑
• 用金屬夾具將樣品塊固定在THUNDER顯微鏡載物臺上，使藍寶石片（幾乎）垂直于顯微鏡的光軸
• 通過樹脂塊的透射照明可用于成像
• 或者，也可利用樹脂塊在藍光（470納米）下的自發熒光對細胞進行“背照”
• 首先使用螺旋掃描對樹脂塊進行定位
• 然后繪制包含 5 個聚焦點的聚焦圖和整個塊面的圖像掃描圖
• 將掃描圖像與概覽圖像合并，并導出為 tiff 和 jpg 文件
• jpg 文件可通過 Microsoft Office 的成像工具以正確的放大率疊加到活細胞圖像上；使用 tiff 文件和 Fiji 軟件可完成更復雜的疊加程序

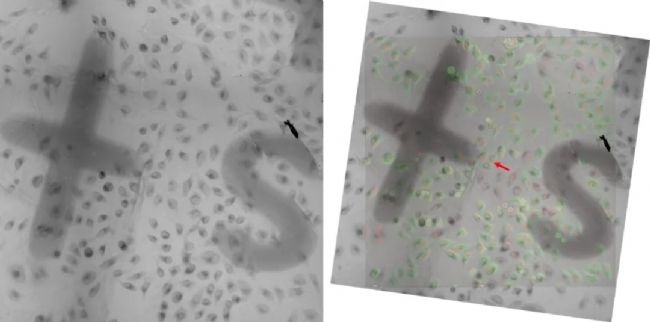

圖 5：左：透過藍寶石拍攝的塊面透射光圖像。右圖 塊面圖像與之前活體成像的相應熒光圖像的疊加。

注：在高壓冷凍過程中，單個細胞或有時成批細胞從藍寶石上脫落是正常現象。高密度或與基底結合不牢固的細胞（即有絲分裂細胞，因?yàn)樗鼈儠?huì)變圓，因此與基底的附著點會減少）會產生這種效果。使用較低的細胞密度和/或不同類型和濃度的涂層可以減少玻璃化過程中細胞的損失。



然后將藍寶石從塊面上剝離：

1、首先修剪掉藍寶石周圍過多的樹脂。這可以用厚重的刀片來完成。

2、加熱 EM MP 系統 (16705403)，準備一個裝有 LN2 的小杜瓦瓶。

3、用鑷子夾住樹脂塊

4、將樹脂塊正面朝下放在熱的 EM MP 上 10-20 秒。

5、然后將樹脂塊直接浸入液氮中冷卻。您會聽到“咔嚓”一聲。

6、用體視顯微鏡觀察時，將鋒利的刀片插入樹脂和藍寶石片之間。藍寶石片應該很容易與樹脂分離。否則，請重復加熱/冷卻步驟。

7、移除藍寶石片后，您應該仍能觀察到區塊上的碳圖案。

利用finder柵格的網格圖案，您可以在區塊上找到 ROI 并將其修剪下來。在這里，使用 EM TRIM2 對包埋塊進行了修整。

在本例中，由于只有 5-7 個部分包含目標特征，因此必須進行序列切片。因此，切片被安裝在slot grids上。由于使用了整體冷凍替代和滲透方案，因此無需進行后期染色。

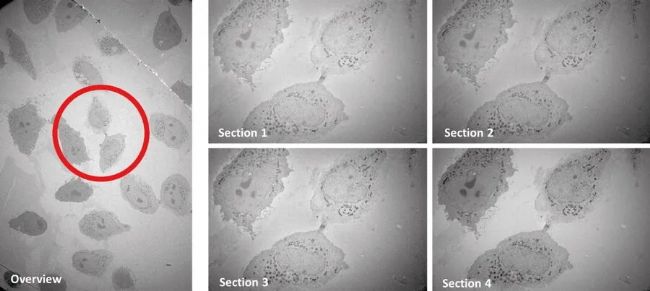

圖 6：分裂的 HeLa 細胞的合并 TEM 圖像，仍由細胞間橋連接。樣品用 Morgagni 80 kV TEM（ Thermo Fisher）成像。

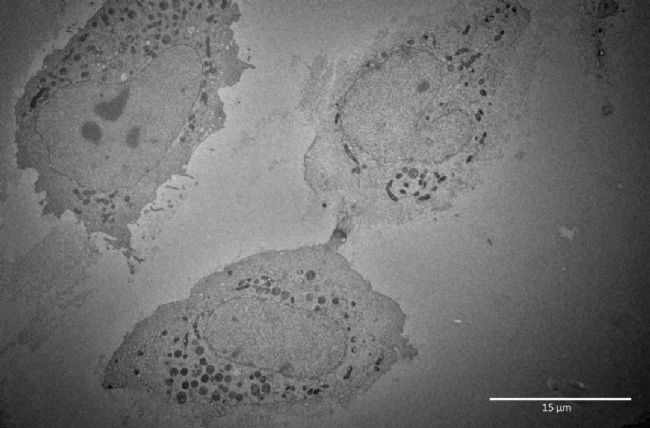

圖 7：分裂的 HeLa 細胞的 TEM 圖像，仍由細胞間橋連接。



數據后處理

本實驗使用THUNDER技術對原始數據進行后處理。要了解有關THUNDER技術的更多信息，以及如何在 Coral Life 工作流程中使用THUNDER技術進行后處理和定位，請掃碼查閱應用說明：“如何使用 Coral Life 改進活細胞成像”。

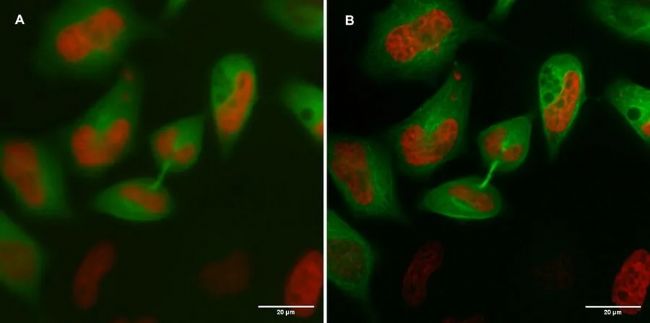

圖 8：A) 感興趣細胞的標準 WF 圖像，使用綠色和紅色熒光通道成像。B) 使用THUNDER小體積計算技術對數據進行后處理。



圖像相關性

最終的圖像相關性取決于每個實驗的要求，可以是將不同的圖像結果并排放置，也可以是更詳細的二維和三維圖像相關性，從而提取超微結構和活細胞數據之間的關系。在本例中，創建了 LM 和 EM 數據的疊加。為了進行匹配疊加，需要在光學顯微鏡和電子顯微鏡圖像上放置地標。為此，需要疊加無褶皺變形的圖像。



光學顯微鏡和電子顯微鏡圖像的疊加。

圖 9：光學顯微鏡和電子顯微鏡圖像的疊加。
