推動高功率UVC-LED晶圓進入低成本4英寸時代的應變調控策略
北京大學王新強教授
導讀
北京大學王新強教授團隊研究報告了一種4英寸無裂紋高功率UVC-LED晶圓的制備，這一成就依賴于一種提出的應變調控策略，即在高溫退火（HTA）-AlN模板上的AlN同質外延過程中引入三維到二維（3D-2D）過渡層，成功地將原始的壓應變轉變?yōu)槔瓚?yīng)變，從而解決了實現具有平坦表面的高質量AlGaN層的挑戰。今天小編為大家分享該研究成果，希望對您的科學研究或工業生產帶來一些靈感和啟發。
應用方向：AIN，4英寸，高溫退火，UVC-LED，應變調制
研究背景與目的

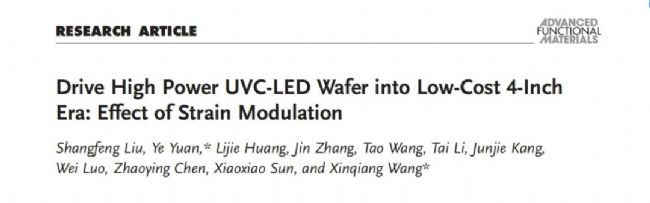

北京大學王新強教授團隊通過應變調控策略，即在4英寸高晶體質量HTA-AlN模板上引入3D-2D過渡層，成功地將原始的壓應變調整為拉應變，而不犧牲外延過程中的晶體質量。這項工作將通過利用低成本的4英寸HTA-AlN模板促進UVC-LED的普及，特別是考慮到其與當前基于GaN的藍光LED工藝的兼容性。該工作以“Drive high power UVC-LED wafer into low-cost 4-inch era: effect of strain modulation”為題發表在著名期刊ADVANCED FUNCTIONAL MATERIALS上。
研究者通過物理氣相沉積（PVD）沉積的500納米厚AlN薄膜的外部高溫再結晶過程進行4英寸高質量AlN模板的制備。為了比較，通過金屬有機化學氣相沉積（MOCVD）在NPSS上生長了具有孔型圖案的4英寸AlN模板（AlN/NPSS），并通過執行ELOG技術。在UVC-LED外延之前，在兩種AlN模板上通過MOCVD同質外延生長了200納米厚的AlN再生長層，以確保后續UVC-LED外延的新鮮表面。
圖1.(Color onine)a)AIN/NPSS,B)AIN/平坦藍寶石襯底，c)HTA-AIN模板制備方案，呈現不同類型的內應力;d )AIN/NPSS和e)HTA-AIN(105)面RSM的X射線行射。無應變(105)面AIN的衍射峰為星形。
圖2.HTA AIN上的UVC-LED晶片的光學顯微鏡圖像a)沒有和c)具有3D-2D過渡層。在AIN再生長后的HTA-AIN的原子力顯微鏡圖像b)沒有和d)具有3D-2D過渡層。在HTA-AIN模板上的UVC-LED結構的X射線(105)面RSM e)沒有和 f)具有3D-2D過渡層。行射圖案加寬通常被認為是AIGaN層質量的獨特參考。從n-AIGaN和AIN RSM的峰位置，弛豫比計算為30%和9%，在沒有和h)具有3D-2D過渡層的HTA-AIN上生長的UVC-LED的原位405nm反射率曲線。UVC-LED外延中相應的不同階段用虛線標記：區域I(AIN再生長)、區域II(AIGaN緩沖層)、區域III(n-AIGaN層)和區域IV(MQW和p型區域)。
圖3.(彩色在線)a)示意圖和b)HTA-AIN上3D-2D過渡層生長過程的相應原位405 nm反射率曲線。紅色虛線是眼睛捕捉反射率曲線的平均強度趨勢的指引。c)應變剪裁HTA-AIN模板的X射線(105)面響應面。應變變化的痕跡由白色虛線箭頭標記。
圖4.(彩色在線)a)在4英寸應變改性HTA-AIN模板上通過MOCVD制備的UVC-LED結構的示意圖；b)UVC-LED以及MQW區域的HAADFSTEM圖像，觀察到5周期MQW區域由2 nm厚的AIGaN威爾斯阱和11 nm厚的AIGaN勢壘組成；c)薄層電阻映射(單位:Ω/sq)，d)PL波長映射(單位:nm)和e)應變定制的HTA-AIN模板上的4英寸UVC-LED晶片的EL的照片;f)HTA-AIN模板上的倒裝芯片UVC-LED的波長相關EL和g)作為電流的函數的輸出功率。
關于此文章的更多細節請查看原文鏈接：
https://onlinelibrary.wiley.com/doi/10.1002/adfm.202112111?af=R
