圖1：a)熱電芯片的掃描電鏡(SEM)圖像。b) 與芯片電極做導電接觸的 SOFC 樣品的 STEM-ADF圖像。c） 從 b 中虛線區域獲取的原始 SOFC 器件中主要元素 K系特征線的STEM EDX 面掃結果。

02：氧氣/氫氣比例及其對 SOFC 電壓和微觀結構的影響。

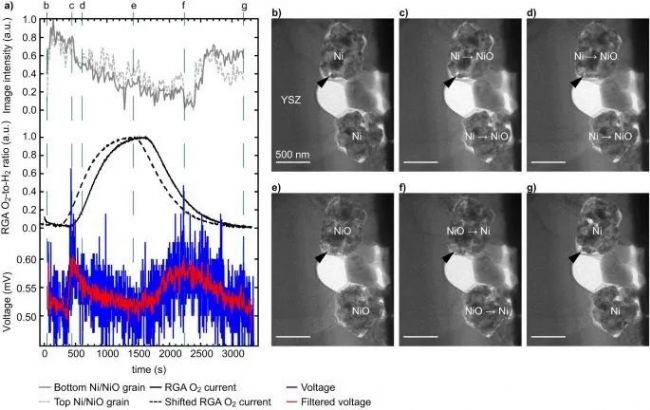

圖2：a) 圖顯示了在兩個鎳晶粒位置測得的平均 TEM 圖像強度、殘余氣體分析儀 (RGA) 的氧氣/氫氣信號比（原始數據，實線；前移 180 秒，虛線）以及兩個偏壓電極之間測得的電壓（原始數據為藍色，高斯濾波后為紅色）隨時間的變化情況。b-g) 位于氧化釔穩定氧化鋯（YSZ）電解質旁邊的兩個鎳晶粒的相應 TEM 圖像選集，圖a） 中顯示了其不同時間的強度變化，這些圖像拍攝于氧化、還原過程的關鍵步驟。三角形所指的是鎳在氧化和還原過程中發生的形態變化。

03：鎳晶粒的氧化和還原循環取決于 SOFC 樣品上測量到的氧氣/氫氣比例和由此產生的電壓。

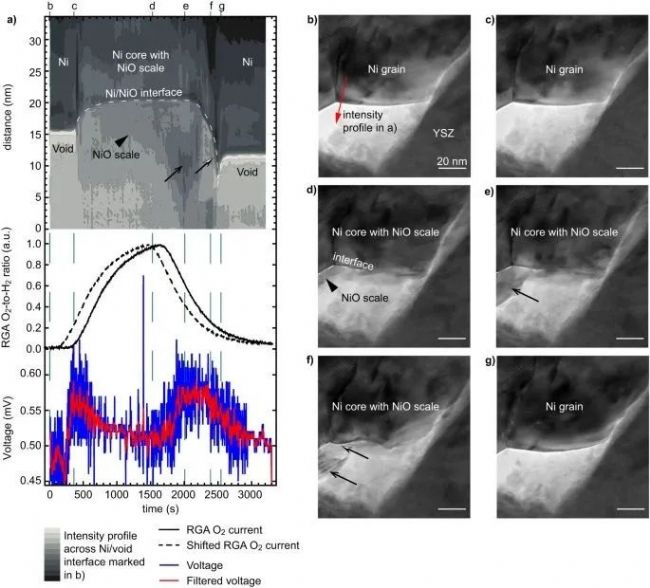

圖3：a) 沿 圖b）所示紅色箭頭方向拍攝的 TEM 圖像強度變化、RGA測得的氧氣/氫氣比例（原始數據，實線；前移 180 秒，虛線）以及正極、負極間測量的開路電壓（原始數據和高斯濾波數據）的等值線圖。b-g) 在再氧化和還原過程的關鍵步驟中鎳晶粒邊緣的 TEM 圖像選集。黑色箭頭和三角形所指的是鎳晶粒表面發生的關鍵形態變化。

04：鎳晶粒的原子尺度成像與氧氣/氫氣比例的函數關系。

圖4：a) RGA的氧氣/氫氣比例（原始數據，實線；前移 180 秒，虛線），以及正極與負極之間測量的開路電壓（原始數據和高斯濾波數據）。b-e) 鎳晶粒邊緣在氧化還原過程中關鍵階段的高分辨率 TEM 圖像。f-i)為 b-e 中虛線區域的傅立葉濾波放大顯微照片和相應的 FFT。b-e 中的虛線標出了鎳晶粒與空隙或氧化鎳的界面。

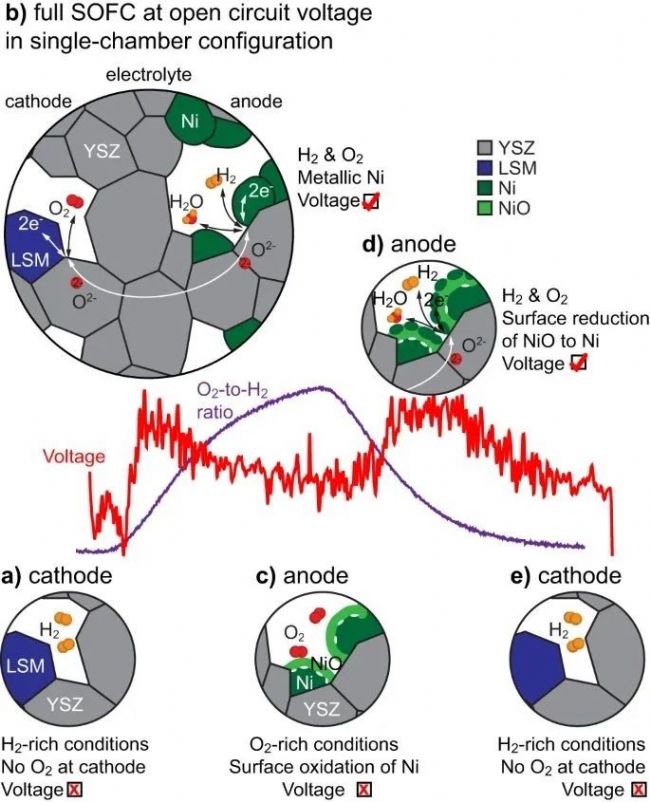

05 ：在 ETEM 中觀察到的單室配置 SOFC 運行示意圖。

a) 在較低的氧氣/氫氣比例下，由于沒有氧氣，負極無法對其還原。b) 當引入 氧氣時，電池開始產生工作電壓，直到 c）鎳晶粒表面氧化為止。d) 當降低 氧氣/氫氣比例時，氧化鎳鱗片表面開始還原成鎳，在正極重新啟動燃料氧化，導致電壓上升。YSZ 表示氧化釔的穩定氧化鋯，LSM 表示鑭鍶錳礦。

三、結語
總的來說，研究者展示了一項使用環境透射電鏡對單室配置的固體氧化物燃料電池進行實時原位分析的研究工作。研究者通過在電鏡腔室中引入了氫氣和氧氣，同時將電池保持在較高的工作溫度（600 °C）下，最終在原子尺度觀察了其微觀結構。通過改變氧氣/氫氣的比例，建立了電池開路電壓、氣體環境和鎳催化劑微觀結構之間的直接關系。

中等氧氣/氫氣比率下，當鎳催化劑保持金屬態時，在 FIB 制備的薄片的兩個電極之間測得的開路電壓有一個很小但明顯的上升。根據與非原位實驗和原位實驗下進行的電流-電壓測量結果對比，在這些條件下產生的開路電壓似乎至少部分是由于，正極和負極分別對部分燃料氧化反應和氧化性氣體還原反應的選擇性差異所造成的。取決于氧氣/氫氣的比例，鎳的表面氧化會停止燃料氧化反應，而氧化鎳鱗片上的鎳島生長則會重啟該反應。

展望未來，這種在透射電鏡中進行的原位實驗工作，可以深入研究影響SOFCs/SOECs 的各種退化路徑，尤其是負極、正極的活性三相界面中的毒化影響，以及鎳催化劑顆粒粗化對電池性能的影響。
