你是否也曾對天上的流星許下愿望？你是否也曾對劃過的流星充滿好奇？這“天外來客”是宇宙派來的信使嗎？在來到我們的家園之前，它們過去的行蹤是怎樣的呢？

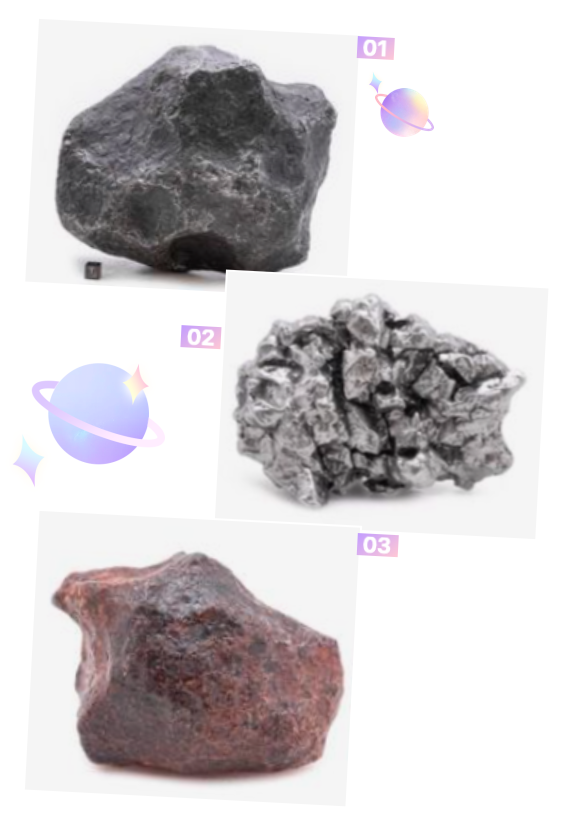

到達地球后，這些“天外來客”長什么樣呢？


大部分流星在落到地面之前，會被消耗殆盡，只有少部分會掉到地面上，這些 “天外來客”，我們稱之為 “隕石”。這些在天上閃著光的流星，其實也就是一塊塊的石頭。那么這些遠道而來的石頭，它們表面形貌是怎么樣的呢，成分是什么呢，我們通過掃描電鏡來一探究竟！

隕石含有地球上不常見的礦物組合，或者地球上沒有的球粒結構，通過研究隕石可以獲得對太陽系的物質起源、組成和演化的認識。我們來看一下這個隕石，在掃描電鏡下的形貌以及成分，解密一下這是什么種類的隕石吧。

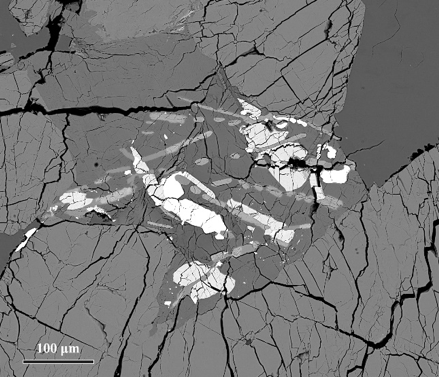

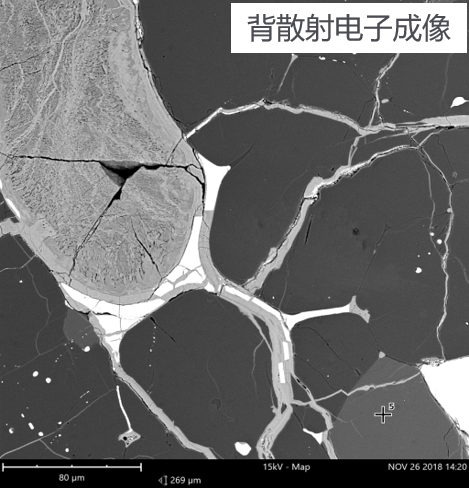

掃描電鏡下隕石的金相圖

隕石的金相組織圖中，不同灰度的區域，代表著不同的成分，我們通過能譜面掃 Mapping 來進一步判斷這些區域中都包含哪些成分，從而判斷隕石的具體種類。

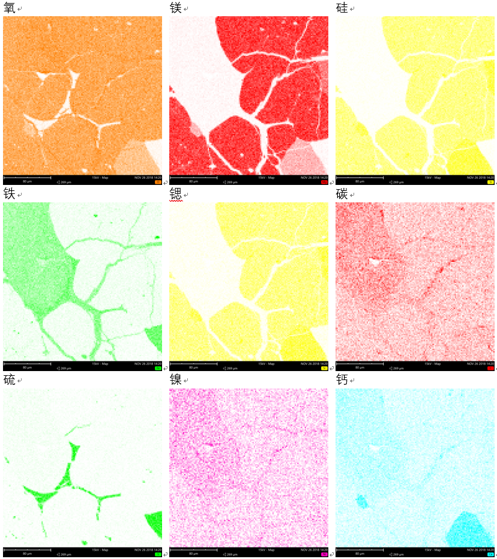

隕石的能譜 Mapping 結果

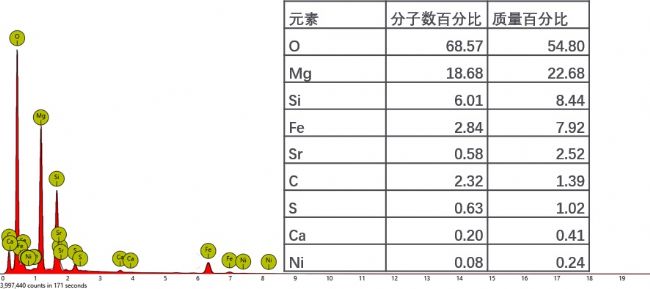

隕石的元素含量結果

結合能譜 Mapping 及成分結果，我們可以看出，這塊隕石的元素主要是 Si，Mg，F(xiàn)e 等，鐵鎳金屬含量小于 30 %，是典型的石隕石。

隕石 - 自動礦物分析

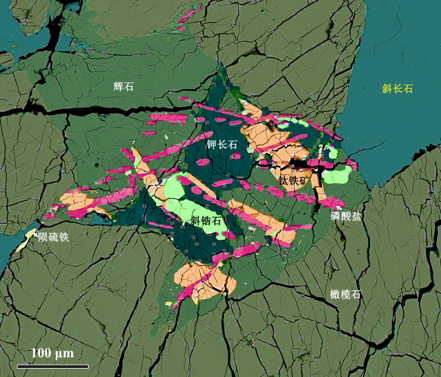

自動礦物分析 -- Maps Mineralogy（圖片來源于賽默飛）

自動礦物分析軟件 Maps Mineralogy 是一種先進的全自動空間礦物分析解決方案，基于最先進的超高分辨率成像硬件，分析效率高，性能優越，可以提供準確、可靠且具有統計意義的數據。該軟件可以幫助油氣研發實驗室、科研機構、高效及數字巖石服務商等應對多種成像及礦物分析挑戰，也可為選礦專家提供專業、可靠、高度定制化的報告模板，以進行顆粒、礦物連生關系等高級分析。

隕石屬于地質行業的一個分支 -- 礦物研究，那么，掃描電鏡除了可以觀察隕石的形貌及測量成分之外，在地質行業中，還可以做些什么呢？

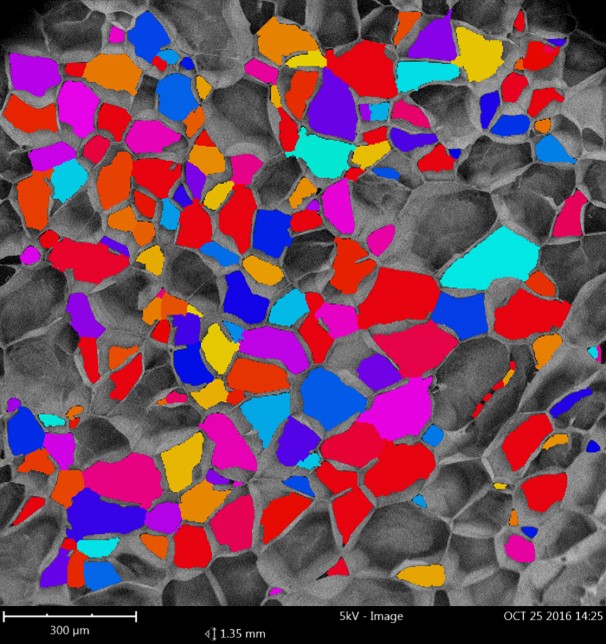

1. 礦石顆粒的尺寸測量及統計分析

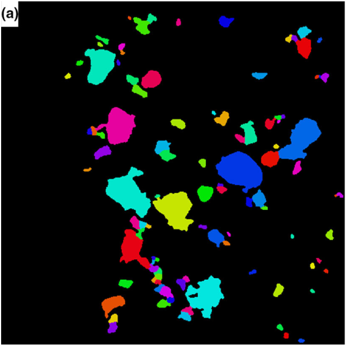

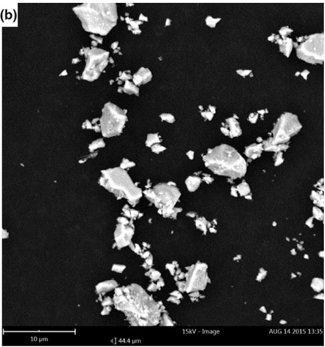

礦石分布 -- 顆粒統計分析測量系統

礦石顆粒統計分析結果

在該文獻中，作者使用礦山尾礦石來制造磁性流體，其中通過掃描電鏡以及能譜（EDS）確定礦物的大小，幾何形狀以及成分等，并探究了不同粒徑分布的礦石對于磁性流體行成過程的影響。作者使用飛納電鏡能譜一體機 Phenom ProX 及附帶的 Particle Metric 顆粒統計分析測量系統，進行礦石顆粒的快速可視化分析。該系統可以隨時獲取各種顆粒的面積、當量直徑、表面積、外接圓直徑、比表面積、周長、寬高比、充實度、伸長率、灰度等級、長軸、短軸長度（橢圓）、凸殼體、重心、像素點數、凸?fàn)钗锏葦?shù)據，大量節省了科研時間，提高了科研效率�！緟⒖嘉墨I(xiàn)：Quitian, G., Saldarriaga, W. & Rojas, N. Making a Magnetorheological Fluid from Mining Tailings. Metall Mater Trans B 48, 3401–3406 (2017).】

2. 礦物中微量元素快速篩查

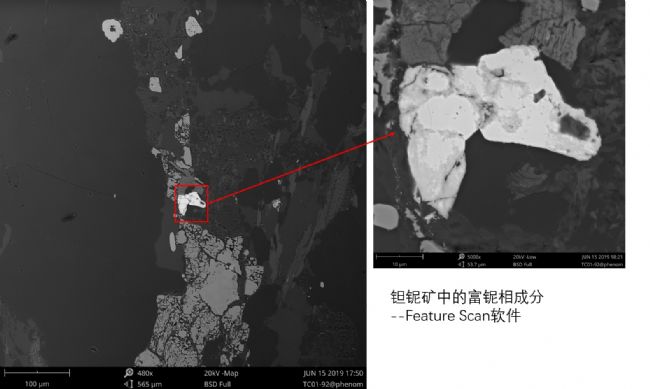

FeatureScan 系統工作流程

礦石中目標礦物的含量一般都很低，尋找較麻煩，通過飛納電鏡的全自動分析掃描軟件--FeatureScan，可以快速尋找目標物相，對礦石的品位分析有很大幫助�？梢詭椭�科研人員大幅減少重復勞動，提高至少 5 倍以上的工作效率，并能夠通過對整個樣品地毯式掃描，確保取圖無遺漏，提高搜索的精確度。

3. 壓裂液的形貌觀察及孔徑分析

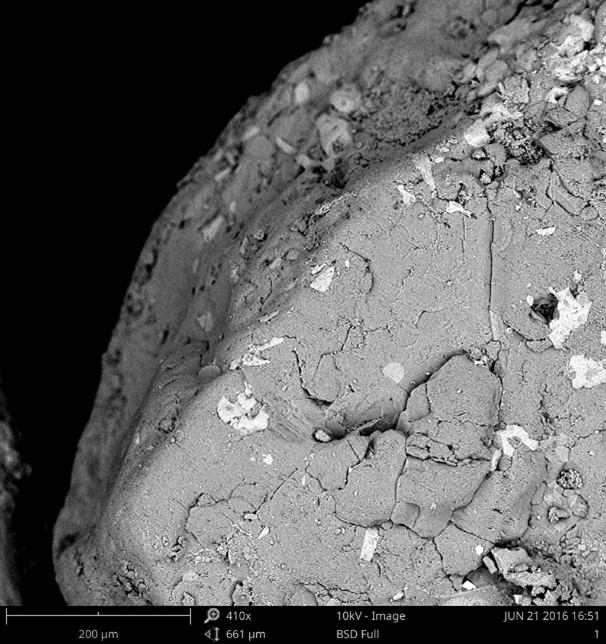

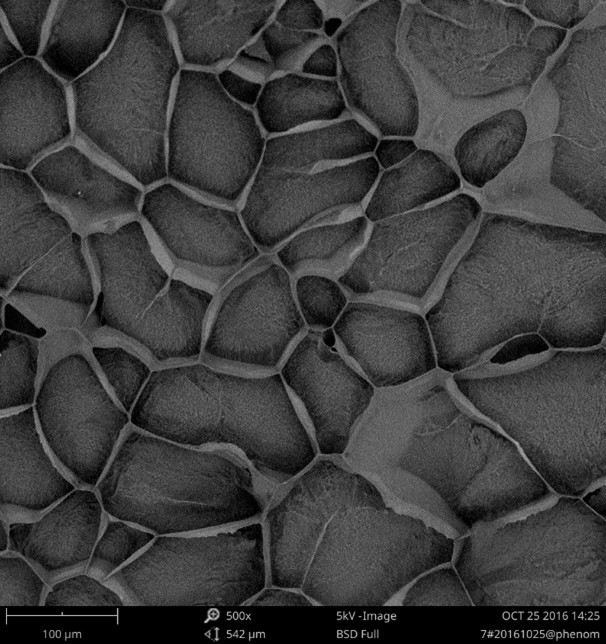

壓裂液微觀形貌（溫控樣品杯）

壓裂液的微觀結構表征，對于壓裂液性能的分析具有重要的指導作用。但由于壓裂液含有水、油等液體，不能使用掃描電鏡直接觀察，可使用配備溫控杯的飛納電鏡，對樣品快速冷凍后，進行表面形貌觀察。

同時也可以通過飛納電鏡的孔徑統計分析測量系統，對壓裂液微觀孔洞尺寸及分布進行統計，一鍵生成數據報告。





4. 沉積巖微觀形貌及成分分析

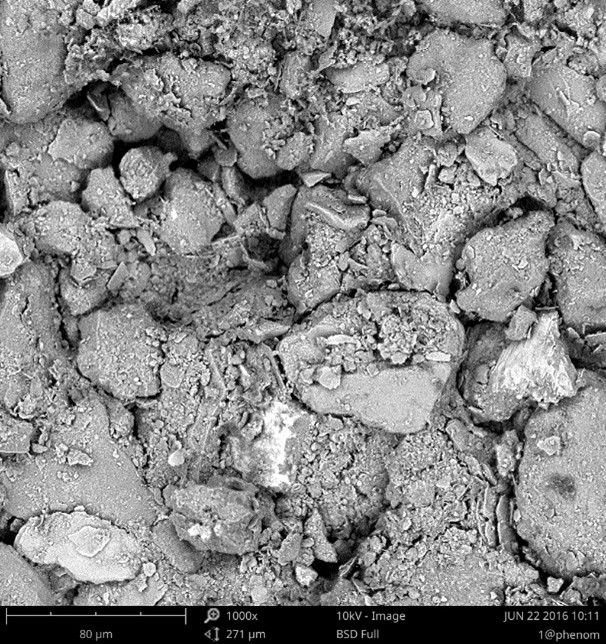

沉積巖的掃描電鏡圖（左）和 EDS 面掃成分分析（右）

紋層是沉積巖中最小最薄的原始沉積層，紋層的形成大多與一年中的季節變化有關、由沉積物物源的變化而形成，因此通過紋層可以反演古環境和古氣候的變化。通過掃描電鏡來觀察紋巖層的紋理、顆粒大小、形貌以及成分信息，有助于進一步推算沉積年代，當時氣候、降水情況等。


5. 粘土礦物

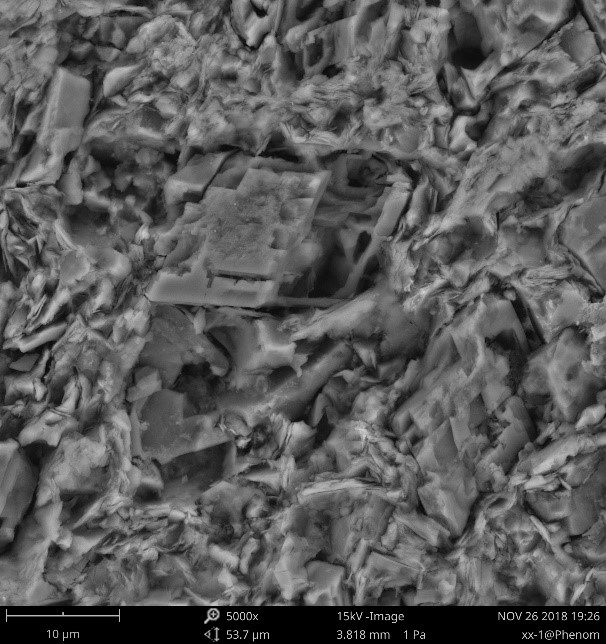

粘土在掃描電鏡下的形貌

粘土礦物在石油生成、運移、聚集及油氣勘探開發研究中的重要作用。粘土礦物是以微米為計量單位的質點，一般粘土礦物僅為幾個微米，用普通的光學顯微鏡已經很難區分粘土礦物的成分、形態及分布特征。利用掃描電鏡和能譜分析可以彌補這一不足之處。使用掃描電鏡，可以對粘土進行以下三個方面的研究：

· 研究粘上礦物的形態及分布，來確定成巖作用過程、成巖階段及次生變化；
· 研究粘上礦物的共生組合及變化，來確定成巖環境及地球化學背景，如溫度、壓力、酸堿度；
· 對粘上礦物的成分分析（結合 X 衍射分析），確定埋藏深度、恢復盆地埋藏史及熱演化史、反映油氣成熟度。

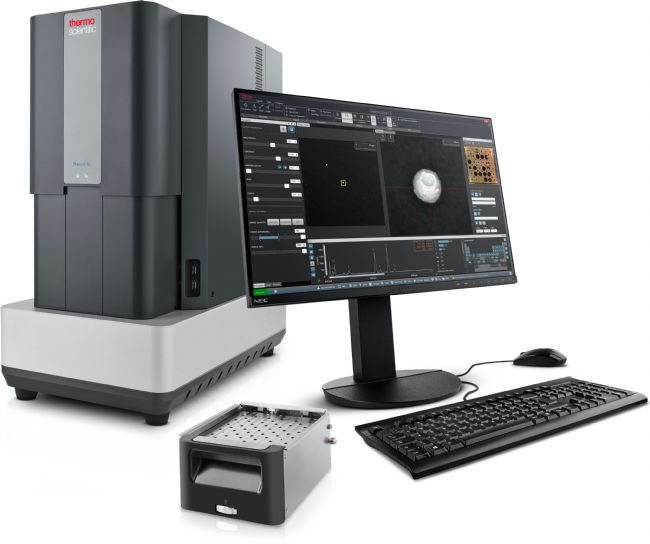

飛納臺式掃描電鏡在反映物質微觀形貌和元素上具有自動化程度高、分辨率高、樣品制備簡單等優點，廣泛應用于不同領域的研究，在地質領域發揮著非常重要的作用。
