利用氣相色譜- 質譜/ 質譜聯用儀進行高靈敏度的亞硝胺分析



Alex Chen1, Hans-Joachim Huebschmann2, Li Fangyan3, Chew Yai Foong3 and Chan Sheot Harn3

1Alpha Analytical Pte. Ltd., Singapore; 2Thermo Fisher Scientific, Singapore, 3Health Sciences

Authority, HSA Singapore



亞硝胺，食品安全，啤酒，TSQ 8000，氣相色譜- 質譜/ 質譜，定量分析，確認，

自動SRM，TraceFinder



亞硝胺是N- 亞硝基烷基胺一類化合物的通用名。已知的含有不同烷基基團的這類化合物有很多。最簡單的N- 亞硝基烷基胺含有兩個甲基，即N- 亞硝基二甲基胺(NDMA)。亞硝胺是常見的劇毒化合物，對人和動物都有強致癌性，高劑量的攝入會導致嚴重的肝損傷和內出血。



食物中的亞硝胺主要是由亞硝酸生成的。亞硝酸通常作為防腐劑被添加到肉及肉制品中，以避免肉毒桿菌造成的中毒。維生素等有抗氧化作用的添加劑能抑制亞硝酸向亞硝胺的轉化。亞硝胺的另一個來源是由氮的氧化物與生物堿（alkaloids）反應產生，這一反應在啤酒生產時干燥已萌發的麥芽的過程中已有報道。由于麥芽和啤酒中的亞硝胺水平在發酵過程中已大幅降低，需要更好的分析表現才能勝任此檢測任務。而除了其它各項日常食品的常規控制項目之外，啤酒中麥芽的低劑量亞硝胺檢測也是必須的。



已采用多年的“經典”亞硝胺檢測方法是利用串接熱能分析儀（TEA）檢測器的氣相色譜進行分析的。選擇特殊的TEA 檢測器是由于該檢測器能夠從亞硝胺生成NO，NO又能與臭氧進行特異性的化學發光反應，從而實現特異性的亞硝胺檢測。而如今，隨著對檢測方法的靈敏度的要求不斷增加，TEA 的檢出限及其復雜的操作程序，已無法滿足目前的低檢出限和高樣品通量要求。質譜儀已在不斷取代TEA。



由Munch 和 Bassett 于2004 年建立的EPA 方法521 提供了一個適應當時要求的、基于化學電離（CI）和帶有內部離子化功能的離子阱質譜儀的氣質聯用檢測方法，而不是標準的帶有外部離子源的四極桿或離子阱質譜儀。如今隨著技術的發展，GC-MS 三重四極桿也可以在低分子量區域提供高靈敏度和高選擇性的分析，使得非常低濃度的亞硝胺檢測，甚至是在復雜樣品中的低濃度檢測，成為可能。這一可能性源于使用更為簡便的、利用常規的電子轟擊源（EI）的標準技術，來建立低濃度亞硝胺檢測的便捷方法。



本應用說明文章描述了一套完整的、使用 GC-MS/MS 進行食品中亞硝胺類化合物常規檢測和定量的方法。本工作中的食品基質包括多種不同的麥芽啤酒產品以及作為最終食品產物銷售的啤酒本身。在方法開發過程中，我們特別注意優化，以在達到對亞硝胺化合物檢測所需的高靈敏度的同時，提供一種迅速、易于實現的常規檢測方法。



樣品處理方法基于AOAC 官方方法 (2000), 982.11 并略有改動。我們建立了一種使用Celite 硅藻土柱并用DCM 洗脫的固相萃取方法來從啤酒樣品中分離亞硝胺。

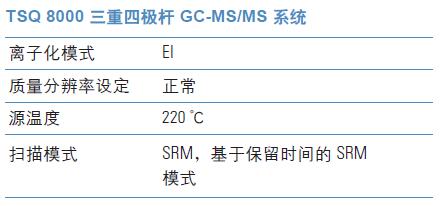

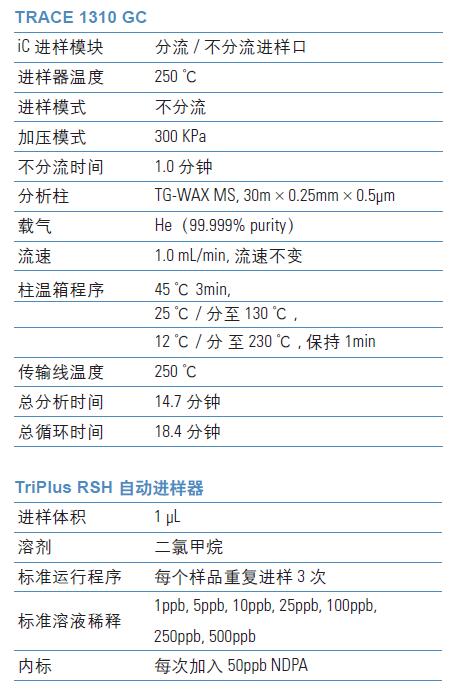

GC-MS/MS 儀器





我們使用了Thermo Scientific TSQTM 8000 GC-MS/MS 軟件套件中的AutoSRM 軟件進行了三重四極桿質譜方法的建立，且并未對AutoSRM 生成的方法進行任何手動修改。一個裝有待分析亞硝胺化合物標準品溶液的自動進樣器樣品瓶專供AutoSRM 程序使用。



AutoSRM 程序自動進行以下三個步驟：

1. 首先對標準品溶液進行全掃描分析（圖1.）。從全掃中得到的信號最強的離子將被作為一級離子。

2. 對上一步確定的一級離子（母離子）進行二級離子（子離子）譜圖獲取（可以根據分析需求設定一級離子的個數）。找出每個一級離子產生的信號最強的二級離子（可以手動選擇最感興趣的一級離子進行進

一步優化）。

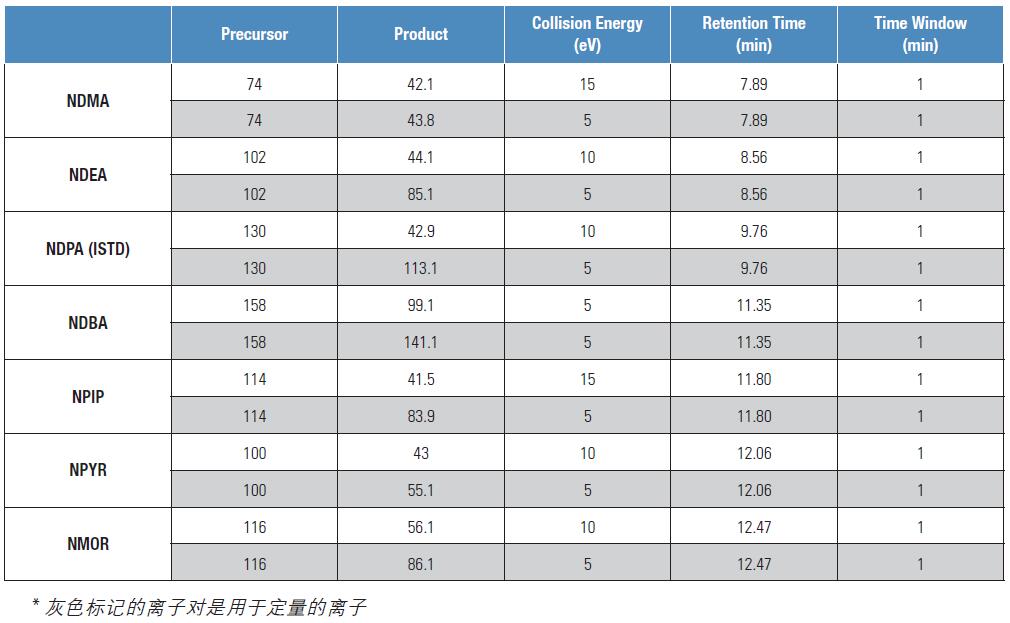

表1. AutoSRM 生成的SRM 方法設置



3. 對所有化合物的選定的母離子/ 子離子對進行碰撞能的優化，以獲得最大化合物響應及最佳方法靈敏度（圖2）。



AutoSRM 程序能夠根據需要從一個標準品樣品瓶啟動，完成所需的進樣次數。



表1 就是由AutoSRM 自動生成的SRM 離子對表格。該表同時還顯示了TSQ8000 GC-MS/MS 在Timed-SRM 模式下、在化合物洗脫時間左右用一個60 秒的短采集窗口進行采集的SRM 采集方法。無需對掃描時段進行任何其他的設置，或者說如果需要在某化合物的洗脫時間之外對其進行監測，則需要手動添加該化合物。



在大量各種可能的亞硝胺化合物之中，本方法涵蓋了那些被報道與發芽麥芽干燥的過程相關的亞硝胺化合物。被分析的樣品包括未添加標樣的麥芽啤酒樣品，以及作為空白樣的4％乙醇。如需對其他食物基質進行分析，其它化合物可以隨時參照前述AutoSRM 方法建立的步驟添加至本方法中。



本方法中包含的亞硝胺類化合物的色譜呈現了較快的流出，從7.87 的NDMA 到12.47 分，能夠?qū)崿F(xiàn)較短的循環時間并提高樣品通量。圖3 顯示了用校準曲線中的最低濃度--1 ppb 的樣品得到的峰強度。從圖中可見NDMA 檢測的信噪比依然很好。

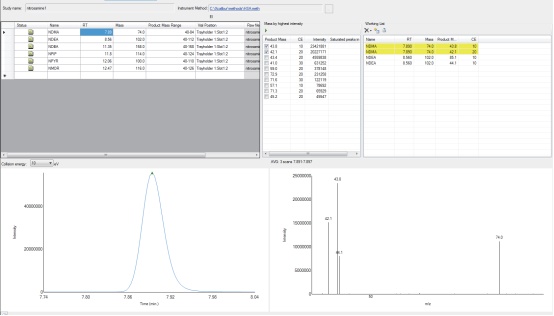

圖1. AutoSRM 對NDMA 從EI 全掃譜圖中進行一級離子選擇

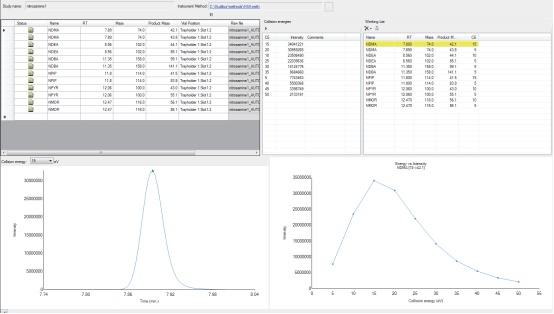

圖2. AutoSRM 對所有亞硝胺一級離子進行碰撞能優化

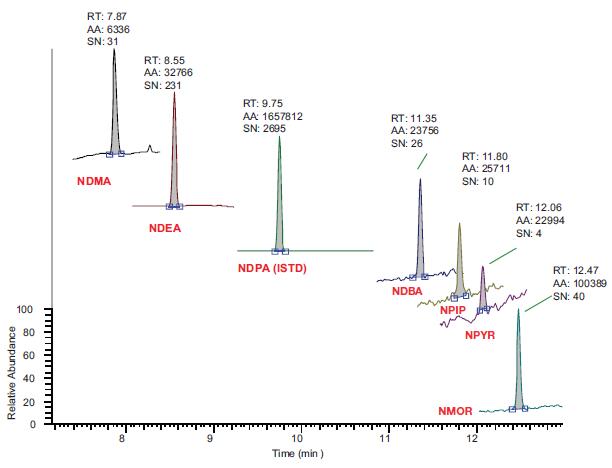

圖 3. 濃度為1ppb 的標準品混合物的色譜圖



我們在1 ppb 到500 ppb 這一較寬的濃度范圍內進行了定量校準。圖4 展示了從所有的校準檢測中得到的亞硝胺色譜峰。在所有情況下，NDMA 的峰形都是完全對稱的，沒有拖尾，而且無需任何手動修正就得到了非�？煽康姆迕娣e積分值。圖5 所示為用于樣品定量的NDMA 校準曲線，曲線R2 大于0.99，可見線性極佳。本TSQ 8000 GCMS/MS 方法對所有亞硝胺都達到了相同水平的校準精度。

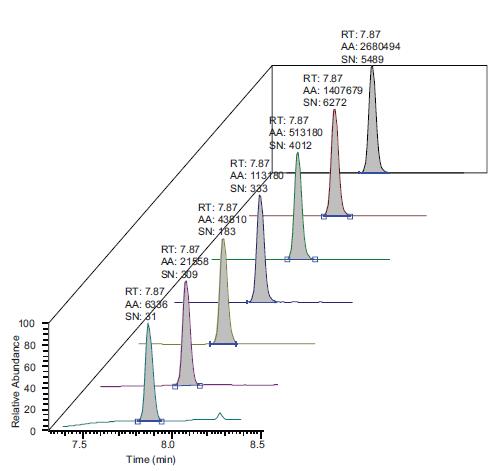

圖 4. NDMA 從1 ppb ( 底部) 至 500 ppb ( 頂部) 的校準曲線測定結果

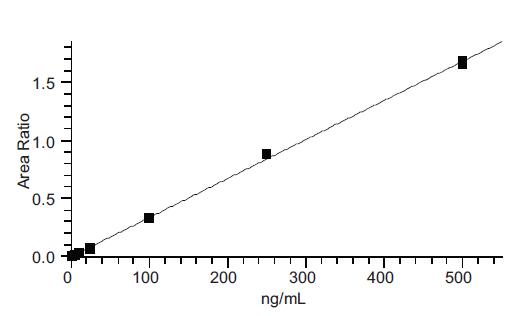

圖 5. NMDA 從1 ppb 到500 ppb 的校準曲線



最低定量限（LOQ）和最低檢出限（LOD）的計算都基于色譜峰的信噪比。LOQ 的計算基于的信噪比為10，LOD 基于的信噪比為3。

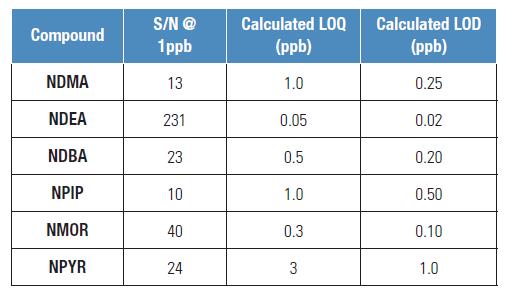

表2. 本方法LOQ 和LOD 的計算

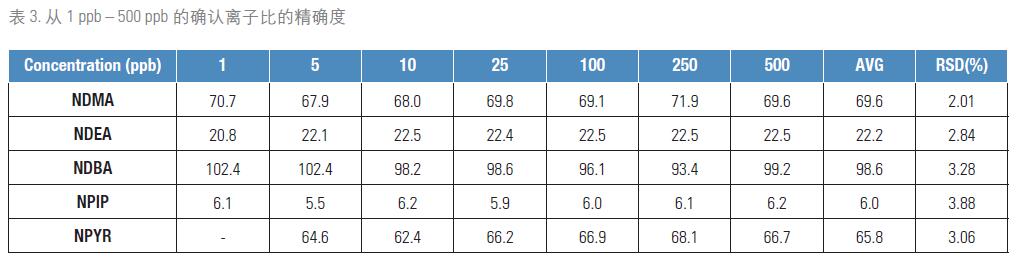

化合物確認是通過Thermo Scientific TraceFinderTM 定量分析軟件提供的離子比檢查功能實現的，該功能比較了用于定量的SRM 與定性SRM 的離子強度。覆蓋1 ppb 到500ppb 濃度區間的標準品被進行了三次重復進樣檢測并用于計算離子比的精確度，結果顯示在表3 中。雖然所有被檢測的離子都處于低質量數范圍并可能受到多種干擾，二級離子的離子比的精確度一直很好的保持在1-4%。



為了在樣本分析中進行質量控制，在用TraceFinder 軟件進行定量數據處理時，陽性結果都會通過離子比檢查進行確認。對所有化合物來說，采集的兩個二級離子的離子比例需保持在± 5%（10%） 范圍內，符合從標準品得到的校準值。這為常規的樣品檢測提供了堅實的安全保障。表3 列出了所有本研究中涉及到的亞硝胺的平均離子比值。

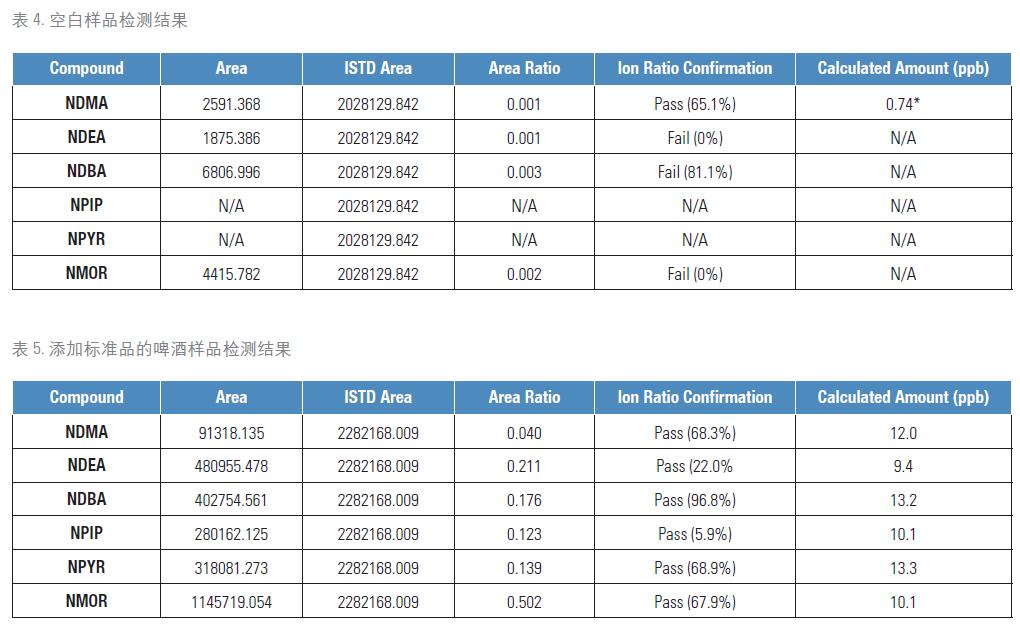

我們對多種樣品進行了檢測，包括空白樣和添加了標準品的啤酒樣品等。空白樣的檢測結果如表4 所示。該樣品中檢出的低濃度NDMA經計算發現低于校正曲線濃度，也低于LOQ。故在此LOQ 下，空白樣品可以被確認為不含亞硝胺化合物。



另一個樣品通過在啤酒中添加不同濃度的亞硝胺制備而成。所有的亞硝胺化合物都被檢出，并在低濃度區間進行了定量，如表5 所示。每個用于定量的峰都通過了離子比質量控制，并且能夠在這樣的低濃度通過計算離子比對每個檢測為陽性的化合物進行確認。



通過本文描述的基于TSQ 8000 系統的GC-MS/MS 方法，所有研究涉及的亞硝胺化合物都能在食品安全控制所要求的低濃度被安全地檢出并實現精確的定量。在定量校正曲線所用的最低濃度為1 ppb 的情況下，所有化合物的LOD 都低于1 ppb。TSQ 8000 GC-MS/MS 在1-500 ppb 的范圍內顯示出寬廣的線性區間和優異的準確度。所有校正曲線的線性都非常好，R2 大于0.99。



TSQ 8000 GC-MS/MS 也顯示出非常好的離子比穩定性，適用于陽性樣品的確認。所有化合物的離子比，哪怕是在LOQ 濃度下，RSD% 都低于4%�；�于GC-MS/MS 的亞硝胺檢測方法的使用、建立，以及維護都很簡單。哪怕是在分析新的未知物時，我們獨有的AutoSRM 軟件也能夠自動找出并優化SRM 離子對和碰撞能。



基于本文所示的GC-MS/MS 方法，TSQ 8000 GC-MS/MS 能夠準確可靠地測出真實樣品中的亞硝胺含量。



本文所述的利用TSQ 8000 GC-MS/MS 進行食品中的亞硝胺檢測的GC-MS/MS 方法可以直接用于常規的食品安全控制。本方法使用的標準GC-MS/MS 三重四極桿儀器也被廣泛應用于常規食品安全控制的其他領域，例如殺蟲劑、POPs，或多環芳烴。本方法檢測迅速，能夠支持高樣品通量，并且提供的結果具有非常高的靈敏度和精確度。本方法使用常規的電子轟擊源進行離子化并實現低濃度的亞硝胺定量，我們推薦將本方法作為前述使用液態CI試劑的化學離子化的離子阱方法的高產出的替代方案。





[1] Robert K. Boyd, Cecilia Basic, Robert A. Bethem, Trace Quantitative Analysis by Mass Spectrometry, 2008 John Wiley& Sons, Ltd.

[2] Material Safety Data Sheet NDMA.

[3] Agency for Toxic Substances & Disease Registry, Public Health Statement for n-nitrosodimethylamine, 1989, http://www.atsdr. cdc.gov/toxprofiles/phs141. html

[4] Richard A. Scanlan, Nitrosamines and Cancer, Linus Pauling institute, http://lpi.oregonstate.edu/f-w00/nitrosamine.html .

[5] Mario M. Mangino and Richard A. Scanlan, N-Nitrosamines in Beer, N-Nitroso Compounds, ACS Symposium Series, Vol. 174,1981, Chapter 17, 229–245.

[6] Munch, J.W., Bassett, M.V. Method 521: Determination of nitrosamines in drinking water by solid phase extraction and capillary column gas chromatography with large volume injection and chemical ionization tandem mass spectrometry (MS/MS) (Version 1.0) U.S. Environmental Protection Agency.

[7] Raymond E. March, Richard J. Hughes, Quadrupole Storage Mass Spectrometry, 2nd Ed., John Wiley & Sons 1989.

[8] AOAC Official Method 982.11, 2000.

[9] Introducing AutoSRM, Thermo Fisher Scientific, Technical Brief No. AB52298, 2012.

[10] Thermo Scientific TSQ 8000 Triple Quadrupole GC-MS/MS Instrument Method, Thermo Fisher Scientific, Technical Brief No. AB52299, 2012.
