由于健康與安全方面的限制要求，現在許多實驗室被禁止將氫氣瓶放置在工作場所。畢克科技提供的 Precision Hydrogen Trace 氫氣發生器相對于氣瓶來說是一種安全備選方案，同時可以提供大量純凈的載氣（純度為 99.9999%，無水分），足以同時供應多個 GC。

氫氣瓶的風險與需考慮的因素

畢克氫氣發生器可以全天候提供氫氣，不會面臨使用氫氣瓶而產生的風險和時間成本問題，包括：

• 氣瓶更換——頻繁更換氣瓶會中斷 GC 工作，還可能因周圍氣體進入系統增加污染風險。
• 氣瓶儲存——存在泄露和爆炸的風險
• 氣瓶監控——確保供氣不間斷
• 健康與安全危險——移動氣瓶會帶來許多健康與安全問題
• 尺寸——氣瓶會占據實驗室大量空間

氫氣安全

使用氫氣面臨的最大風險是氫氣泄露到實驗室環境中，使實驗室的氫氣含量上升至爆炸水平。氣體發生器的安全優點可以通過理論上的示例看出。氫氣的爆炸下限 (LEL) 是占空氣總量的 4%。因此，清空兩個容積為 50L 的氫氣瓶即可達到一個容積為 500m3 的密封式小型實驗室的爆炸下限。如果氫氣泄漏十分嚴重，則在幾分鐘后就會達到下限。高壓氫氣從氣瓶中迅速釋放時還會出現自燃。由于畢克氫氣發生器的設計只容納少量的氫氣 (<400cc)，因此需要約 12 天才能在同樣的實驗室達到爆炸下限。 Precision Hydrogen Trace 氫氣發生器的構造符合 CEI / OSHA 條例，并且僅在應用對裝置下達要求時才會產生氣體。此裝置也符合歐洲電磁兼容性指令和低電壓指令的要求。發生器通過了 CE 認證，附有 CE 標志。

Precision Hydrogen Trace 氫氣發生器的安全特性

Precision Hydrogen Trace 氫氣發生器具有以下安全特性，可以確保安全可靠的運行：

1. 為了避免因泄漏而造成裝置內氫氣累積，此發生器采用強制通風方法。這樣可以確保發生器內不會形成氫/氧混合物。
2. 在啟動時，發生器自行檢查內部泄漏情況，如有要求，它會在系統檢查結束后自行關閉，并通過視覺警報通知操作員。
3. 發生器可以檢測到其內部、用戶應用設施和氣體管道的任何氫氣泄漏情況。如果出現嚴重泄漏情況，發生器會在 20 分鐘內自動關閉。
4. 發生器內的氫氣壓力最大只能達到 7.5 巴 （110 磅/平方英寸），可以通過兩種方法加以控制：
   a. 通過壓力傳感器采用電子手段監測和控制氣壓
   b. 如果內部壓力超過 7.5 巴 （110 磅/平方英寸），機械壓力開關（自動防故障）將對氫電池進行電隔離。
5. 在發生器處在警報狀態時，會出現以下情況：
   a. 電池的電流中斷，因此不會產生氫氣，從而防止危險情況發生。
   b. 過壓釋放閥開啟，對裝置進行減壓。
   c. 將發出聲音警報，同時將顯示與故障情況相關的視覺警報。發生器能夠檢測到內外部的氣體泄露、氣體超常需求和缺水情形。

氫氣檢測儀配件

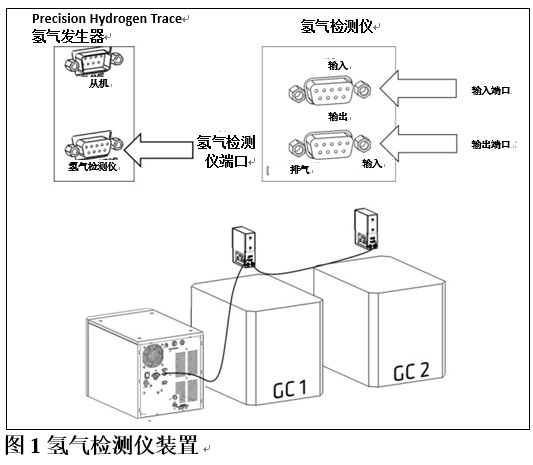

可以與 Precision Hydrogen Trace 氫氣發生器一起購買一臺氫氣檢測裝置。檢測儀的目的在于與 GC 結合使用。建議將檢測儀放置在 GC 出口高度的上方。檢測儀可以進行壁式安裝。如下圖所示，裝置從檢測儀后部的“輸入”端口與發生器后部的“氫氣檢測儀”端口相連（圖 1）。

通過這種連接對檢測儀進行供電，從而使 Precision Hydrogen Trace 氫氣發生器與檢測儀進行通信。檢測儀將不斷取樣，如果檢測到氫氣的含量處于危險水平，檢測儀與 Precision Hydrogen Trace 氫氣發生器都將發出警報。在極少數情況下發生氫氣泄漏時，發生器將關閉。同一個 Precision

Hydrogen Trace 氫氣發生器可以同時連接多個檢測儀（最多 4 個）。如果需要連接多個檢測儀，請將第一個檢測儀的“輸出”端口與第二個檢測儀的“輸入”端口連接，如以下所示。

自動注水

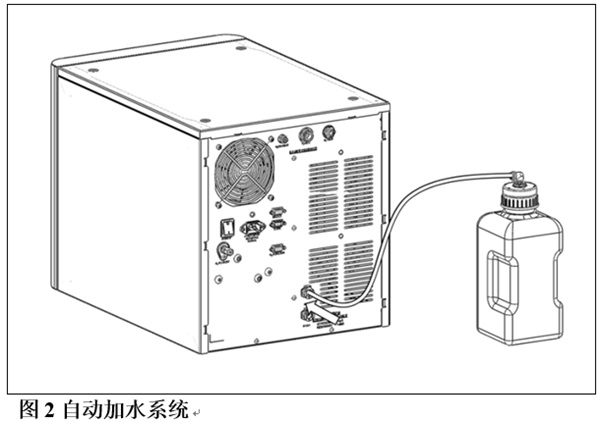

Precision Hydrogen Trace 氫氣發生器采用自動加水系統，通過此系統發生器的內部水槽傳感器可以檢測到水位達到最低量的情況。之后水槽通過連接至外部去離子 (DI) 水源的后部連接件重新注水。裝置應如下圖（圖 2）所示連接到去離子水源，連接時需使用配件箱中提供的一段 Tygon® 管和軟管倒鉤配件，倒鉤應安裝到管上。水管一端應連接至水源，另一端應連接至 Precision Hydrogen Trace 氫氣發生器后部的“注水”端口。

結論

關于氫氣瓶的安全顧慮（包括泄漏和爆炸）促使越來越多的實驗室在尋求可替代的解決方案。加上許多實驗室禁用氣瓶，氫氣發生器現在得到廣泛應用。畢克科技提供的 Precision Hydrogen Trace 氫氣發生器具有泄漏檢測與自動關閉裝置等多種安全裝置，可以為您的實驗室提供經濟、市場領先的完整解決方案。
