光通信中準直器的在線“調焦”方法

瀏覽次數:3150 發布日期:2015-8-21  來源:本站 僅供參考,謝絕轉載,否則責任自負

光通信中準直器的在線“調焦”方法

          --- 基于CINOGY相機式光束分析儀



  • 方法介紹

      目前,在光通信市場中,準直器的在線“調焦”方法主要有兩種:

      1. 傳統的反射鏡調試方法(借助功率計,反射鏡等)

      2. 基于光束分析儀的調試方法(主要有狹縫式和相機式兩種光束分析儀),以及基于相機式光束分析儀的自動化設備。

      在此我們就不對傳統的反射鏡調試方法原理做大幅介紹,我們主要介紹下CINOGY相機式光束分析儀的在線調焦方法:

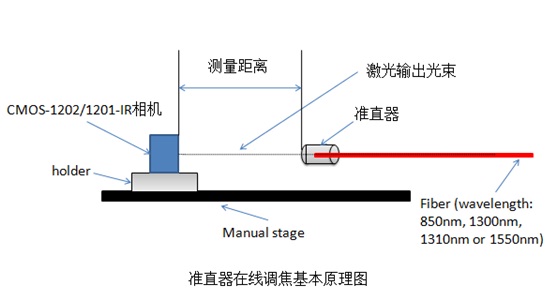

      請見下面準直器在線調焦基本原理圖:

      在準直器的在線調焦中,用光束分析儀的調試方法,主要是利用光束分析儀的在線測量光斑尺寸(橢圓度)等功能,由于光斑尺寸的大小跟功率沒有關系,所以其測量過程以及操作非常簡單。只需要在相應的測量距離,調節光纖和透鏡之間的距離,使得測量的光斑尺寸大小一樣(比如測量距離60mm,光斑尺寸調到350um),這樣就可以確保損耗最低(小于0.2dB)。

    • 使用Cinogy相機式光束分析儀的優點

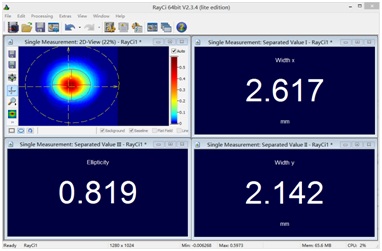

        1. 軟件界面簡潔清晰,操作簡單,實時測量光斑尺寸,橢圓度,光束位置等參數

        1.節省新員工培訓時間和成本

        2.1~2天的時間,大大降低了對新員工的培訓時間和成本。

        3.成本低---含稅價格低至2萬人民幣

        4.CINOGY相機式光束分析儀含稅價格低至2萬人民幣(CMOS-1202相機),其高性價比是客戶批量使用于產線以及自動化系統的重要原因之一。

        5.可以和狹縫式光束分析儀相互替代,并且具有更高的準確度以及響應速度

        6.A.支持二次開發---自動化設備集成

        B.相機式光束分析儀的分析軟件RayCi支持二次開發,我們可以提供相應的軟件二次開發包(SDK),這樣客戶很容易把光束分析儀用于做系統集成(例如集成到自動化設備)。

      • 相關產品介紹
        • 1)CMOS-1202和CMOS-1201-IR基本型光束分析儀(配RayCi-Lite分析軟件)
          1. 400~1350nm + 1470~1605n

            )整體解決方案

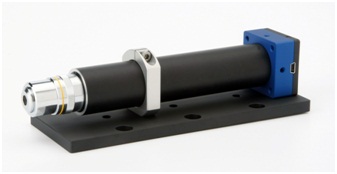

          2. 近場光束分析儀/聚焦光束分析儀
            1. 400~1350nm + 1470~1605nm

            2. 此外,我們可以給客戶提供樣品試用,以及相關的技術支持。您可以通過我們的官方網站了解更多的光束分析儀產品信息,或直接來電咨詢021-34241962。

              掃描下方微信二維碼即可獲得免費產品咨詢、國外頂級光電產品制造技術與產品信息、 技術支持以及各類解決方案 ;關注昊量微博更多精彩讓你好看!

            3. 來源:上海昊量光電設備有限公司
              聯系電話:15601689581
