IMS系列全自動雪花制冰機使用說明書
IMS系列全自動雪花制冰機使用說明書
執行標準號:Q/320581FV D001-2007
常熟市雪科電器有限公司
一、功能特點
本公司生產的IMS系列全自動雪花制冰機為長方體外形，專利產品，外觀美觀大方，具有連續制冰、制冰速度快、制冰量大等特點。從進水、注冰一制冰、碎冰、出冰一貯冰一系列過程實現全自動電腦控制連續制冰，若遇到缺水或儲冰箱內冰滿，制冰碎冰機操作面板上相應指示燈會閃亮，制冰碎冰機自動停機，有很好的保護功能。由于儲冰箱采用硬質發泡結構，保溫性能好，使得所制碎冰不易融化。
二、使用前須知
1.搬運時箱體傾斜角度不得大于450，禁止倒置，以免造成壓縮機或制冷系統的故障。
2.制冰碎冰機初次使用時，前5分鐘所制碎冰為其管路系統的清潔過程，所制碎冰不宜食用，等5一8分鐘后所制碎冰即可食用。
3.不要在制冰碎冰機上放置物品或盛水容器。
4.制冰碎冰機就位時注意調平底腳，首次使用應停放12小時后再開機。
5.制冰碎冰機不能在室外露天使用，不可直接淋水，不要放置在潮濕或容易被水淋著的地方。
6.不要用濕手觸摸電源插頭等帶電部分。
7.制冰碎冰機應放置在遠離熱源、周圍無腐蝕性氣體，通風良好的平面上，周圍至少留有大于150mm的空間，以保證氣流的自由流動。
8.排水管的出口處應低于箱體，便于排水通暢。
9.導線額定容量應>=10A，導線截面積為>=0.75 mm2，導線可以是單股，也可以是多股。需設定額定電流為10A的保險絲。
10不要損傷電源線，如果加工、牽拉、捆綁電源線，或者在電源線上安放重物的話，一旦外包皮線被損壞，電源線就有可能會破損，從而導致觸電或火災。
11.電源范圍為:187V一242V SOHz
12.除了專業修理人員之外，其他人絕對不要擅自打開制冰碎冰機進行修理。
13.絕對禁止擅自對機器進行改造。
14.使用溫度范圍:環境:10℃一35℃。
15.必須使用獨立的三孔插座，并有良好的接地線。
三、結構示意圖
1.翹板開關
2.操作面板
3.門體
4.感溫探頭
5.冰勺
6.后板
7.電源線
8.進水頭
9.排污接頭
10排水頭
11底腳螺釘
12進水管
13.排水管
四、使用方法
1.取下外包裝，并從儲冰盒中取出隨機所附文件袋及進水管、排水管、冰勺、密封墊等附件。
2.將制冰碎冰機放置通風處，與墻保持不少于150mm的空間，遠離熱源，確保機器平穩放置。
3.將隨機所附的一根小12的軟塑波紋管與機器背部的排水頭10相接，另一端口置于積水盒(自配)或下水道口內。
4.將隨機所附的進水管一端連接到可飲用自來水供水管的帶3/4"螺絲接頭的水龍頭上，供水管的水壓1.5一3Kg/cm2，另一端與碎冰機背部的進水頭螺紋接頭8相連，注意在連接時，進水管兩端均需放置密封墊(隨機配)。
5.插上電源插頭，按下操作面板上的翹板開關，此時操作面板上的運行燈亮，制冰碎冰機開始工作，碎冰機從進水一制冰一碎冰一出冰一儲冰實行全自動連續制冰，如果儲冰箱內的冰量達到一定程度，操作面板上的冰滿燈會亮，制冰碎冰機自動停機;當外部供水管出現斷水或供水故障時，操作面板上缺水燈會亮，機器即將自動停機。
五、日常保養
1.不論壓縮機出于何種原因(缺水、冰量過多、斷電等)而停機時，不得連續啟動，要每隔Smin再次啟動，以免損壞壓縮機。
2.定時檢查進、出水管接頭，以便處理可能泄漏的少量余水。
3.制冰碎冰機不用時，應排掉內膽內的余水，用干凈的布擦干儲冰箱內膽，擰掉箱體后面排污接頭蓋9，以排掉水盒內的余水，再擰緊排污接頭蓋9。
4.當周圍溫度降到0℃以下時，有結冰的可能，必須進行排水作業，將水放掉，否則有可能造成進水管的破裂。
5.排水管應每年檢查1一2次，以防堵塞。
6.在對制冰碎冰機進行清潔、檢查及一周以上不用時，請拔掉電源插頭。插拔電源插頭時，應用手持插頭，不得拉扯電源線。
六、技術參數(在環溫15℃，水溫10℃工況下測定)
|
型號 |
制冰量 |
防觸電 |
輸入功 |
制冷劑R134a |
外形尺寸 |
| IMS-40 | >=40 |
I |
385 |
130 |
380 x 543 x 722 |
| IMS-85 | >=85 |
I |
645 |
140 |
548 x 611 x 883 |
| IMS-100 | >=100 |
I |
735 |
150 |
548 x 611 x 883 |
七、一般故障及排除方法:(供用戶和維修人員參考)
| 故障現象 | 產生原因 | 排除方法 |
| 制冰碎冰機 不工作 |
電源電壓低于規定 下限187V，電源插 頭或插座接觸不良 |
立即停機，等電壓恢復至 正常后再啟動 |
| 操作面板 上缺水燈亮 |
1.供水系統缺水 2.自來水水壓過低 |
1.檢查供水系統，確保其 正常供水，再重新啟動 2.水壓不應低于1 Kg/cm2 |
| 壓縮機不工作 |
1.缺水 |
1.檢查給水系統 2.取出部分碎冰 3.停機1小時后再開機 |
| 壓縮機工作 但不制冰 |
1.制冷劑泄漏 2.制冷系統堵塞 3.電磁閥常開 4.冷凝風機不轉 |
1.重新加冷媒再檢漏 2.沖氮系統更換干燥過濾器 3.更換電磁閥 4.檢查冷凝風機是否運行 |
| 操作面板上 故障燈亮 |
出于環溫過低引起 |
等環溫升到10℃以上再制 冰或由專業維修人員修理 |

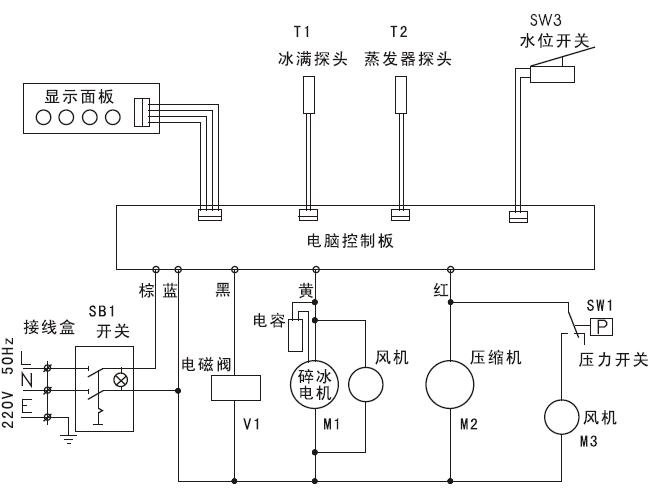

八、電氣原理圖
