UV-II DETECTOR紫外檢測儀使用說明書

瀏覽次數：5701　發布日期：2008-12-5　來源：本站　僅供參考，謝絕轉載，否則責任自負

UV-II DETECTOR

使用說明書

上海國源生物技術有限公司

一、儀器使用的環境條件

二、儀器的性能特點

三、儀器的操作與使用

四、儀器與記錄儀聯用

五、儀器USB接口與電腦聯用

六、儀器故障排除與處理

UV-II DETECTOR 雙波長280nm、254nm紫外檢測儀性能十分穩定，由于采用了整機穩定和進口光電器件作為接收器，并經過高精度的微弱信號處理等系列高技術措施的結果。用數字顯示更可以直觀讀出紫外檢測過程中任何時刻的ABS值也可以通過記錄儀記錄或者USB接口接到電腦上，進行數據采集操作。在合適的使用環境下，您可以長年放心的使用。

一、儀器使用的環境條件

1、儀器由交流220V供電，供電變動±20%范圍內不需要另加交流穩壓器。

2、儀器工作的外環境溫度范圍4~35℃。儀器能置于冷房或者冰柜中不間斷連續 長時間工作（在這種情況下推薦不關閉電源，否則由于冷房中的過大濕度將影響儀器中光學元件的壽命）。

3、為保護儀器，應將其置于無腐蝕氣體的房間內，避免陽光、強光直接照射，并注意防止化學試劑藥品直接潑灑在儀器上。

二、儀器的性能特點

1、該儀器采用高精度的高壓反饋穩定裝置等技術措施，用三位半數字顯示及USB接口，整機結構緊湊，工作穩定可靠，進口光電器件加有耦合電容和階梯分壓器回路使儀器更穩定。

2、儀器使用低壓汞燈作為光源，具有壽命長，可靠性能好等特點，工作壽命大于20000小時以上。

3、儀器采用原裝的光電器件作為接收器，它的屏蔽性能好、暗流小、靈敏度高、噪音低等優點。

4、儀器整機功率為36W，高壓穩定度為5%，高壓輸出為-550V，Hg燈工作電壓為180V。

5、儀器自身帶有三位半數字顯示，即使不配記錄儀描記也可以直接讀出樣品流過時ABS吸收情況。

6、儀器配置280nm和254nm濾光片系統。若254nm指示燈亮，說明254nm波長濾光片先進入測量系統，如果需要280nm波長則把右則樣品池邊上拉桿推到底，此時280nm波長指示燈亮；若原來是280nm波長，只需把波長拉桿向外拉出直到254nm波長指示燈亮即可。

三、儀器的操作使用

儀器的使用操作十分簡單，循下列介紹您可以在幾分鐘內掌握。若用戶需要使用USB軟件接口，可參照軟件操作說明書，若需要接記錄儀，可參照記錄儀說明書操作。

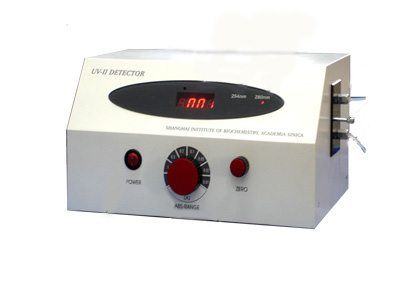

1、 儀器控制面版介紹

（1）儀器電源開關（Power）

（2） ABS-RANGE。靈敏度范圍：2A、2A、0.5A、0.2A、0.05A、

0.02A、0.01A。吸光度范圍內任選。（2A、2A、0.5A、0.2A

用于常規柱分離檢測；0.05A、0.02A、0.01A高靈敏度檔次用

作HDLC檢測時使用）。該機優點在變換靈敏度檔次時，記錄儀

零點基本保持不變。

（3） ZERO調零電位器。

（4）更換280nm、254nm濾光片。

（5）流動池進樣管IN。

（6）流動池出樣管OUT。

（7）三位半數字面版表，它可以直接顯示xxxx ABS值。

（8） 254nm波長指示燈。

（9） 280nm波長指示燈。

2、 儀器背部面版介紹

（10）吸光度輸出信號（模擬信號0~10mv）。

（11）T-A轉換鈕子開關（一般測量用ABS吸光度調到A）。

（12）USB軟件接口（附軟件安裝光盤及操作手冊）。

（13）高壓輸出（-550v）。

（14）儀器保險絲座（2A）。

（15）電源線220V/6A。

3、開機調試

一般來講儀器開機略作預熱半小時（靈敏度檔在0.5A）時，流動池充滿蒸餾水或者空白液體緩沖液，并保證樣品池管路內無氣泡，調節ZERO旋紐使ABS顯示為0.000，儀器如不接記錄儀聯用可與電腦聯用，準備就緒，一旦紫外吸收樣品流過流動池，儀器就能連續顯示隨時間變化的ABS吸收值。

四、儀器與記錄儀聯用

1、記錄儀設置：量程設置在10mv，速度可根據用戶所需一般在2mm/h，按下記錄儀按鈕調節記錄儀零點，設置好基線位置。（勿忘彈出按紐）

2、請將記錄儀電源和UV-II紫外檢測儀電源插在同一接線版上。

記錄儀表尺（左）（右）	UV-II紫外檢測儀與記錄儀聯接	記錄儀調零位	出現 峰形
+10mV~0	UV-II后板⒀接A（記）(H)+ (L)- UV-II后板⒁接T	在右端0處
