純相位液晶空間光調制器的液晶響應速度多年以來一直受限于60Hz的數據傳輸及30-140ms的液晶響應時間限制，無法實現高速的調制，不能滿足相控陣掃描，自適應光學等高速調制應用的使用要求。

一直以來，純相位空間光調制器的速度到底可以做到多快？一直備受科研工作者的關注。

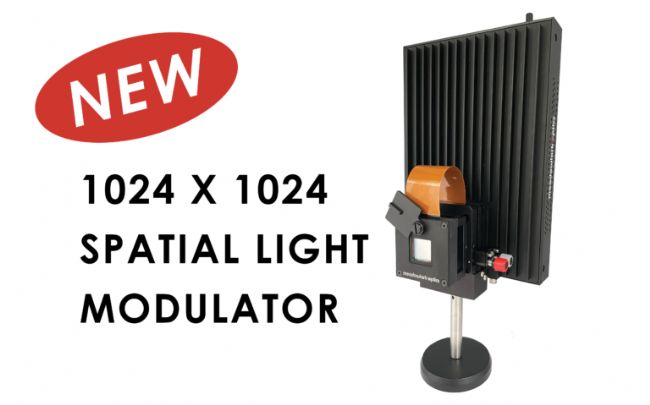

美國Meadowlark公司近日推出了高液晶響應速度（2KHz at 532nm）、高光利用效率(98%)、高填充因子（97.2%）、高分辨率（1024x1024）的純相位液晶空間光調制器。

500us(2KHz)高速純相位液晶空間光調制器（SLM）產品特點：

1)     液晶響應速度快：2KHz at 532nm

Meadowlark Optics的硅基液晶（LCoS）空間光調制器（SLM）專為純相位應用而設計，并結合了具有高刷新率的模擬數據尋址。這種組合為用戶提供了具有高相位穩定性的最快響應時間（500us fall time）。

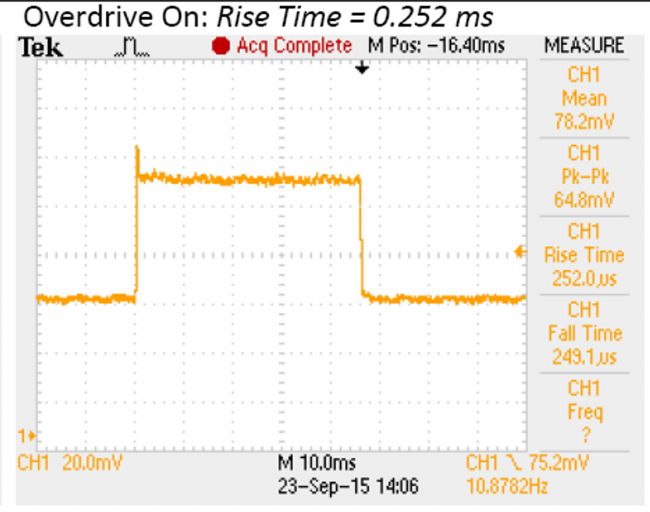

圖1 液晶響應時間

1024 x 1024 SLM非常適合需要高速、高衍射效率、低相位紋波和高功率激光器的應用。客戶還可以控制溫度設定點，從而在開關速度和相位穩定性之間找到完美的平衡。1024 x 1024 空間光調制器系統包括一個Gen3 x8 PCIe控制器，帶有輸入和輸出觸發器以及低延遲圖像傳輸。觸發可以在696µs的SLM芯片刷新周期邊界上執行，對于需要SLM與外部硬件緊密同步的應用，甚至可以在刷新周期中間執行。該控制器還包括可加載752幅1024x1024(8bit)圖片的內部存儲器，可以提前加載，然后全速排序，以便在操作期間最大限度地減少PCIe總線上的流量。

2）光利用效率高：Up to 98%

Meadowlark公司可提供鍍介質鏡型號的SLM，填充了像素間的間隙，使液晶空間光調制器的面積填充率達到100%，提高反射率、降低衍射損耗。鍍介質鏡型的SLM可以在400-1700nm工作波段范圍內輕松實現98%(Max)的光利用率，同時降低了激光引起的熱效應，提高了SLM的損傷閾值，以滿足高功率脈沖激光調制和激光加工等應用需求。

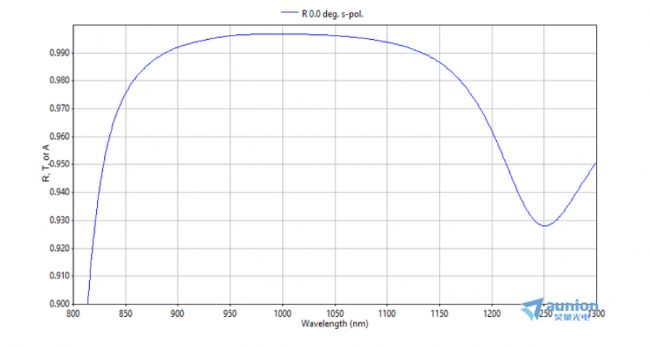

圖2 鍍介電膜的SLM反射率曲線

圖3 SLM損傷閾值測試

3） 高波前質量(λ/20)

許多用于表征和校正像差的算法都基于Zernike多項式。然而，對圓形孔徑的依賴不適用于描述正方形或矩形陣列的像差。已經開發了基于SLM的干涉子孔徑的替代策略[9]，以確保SLM的有效區域上的像差可以被校正到λ/ 40或更好。

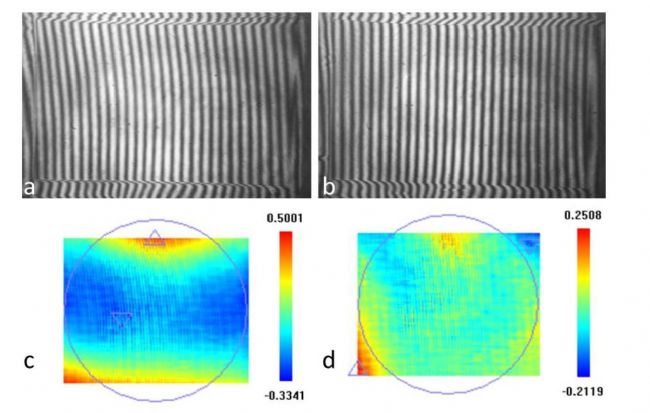

圖4（a/c）未校準的SLM波前（λ/ 7 RMS）（b/d）校準后的SLM波前（λ/ 20 RMS）

上海昊量光電作為Meadowlark Optics公司在中國大陸地區獨家代理商，為您提供專業的選型以及技術服務。上海昊量光電設備有限公司可以給客戶提供樣品試用，以及相關的技術支持。
