產品詳情
HABITAT ferment cct 控制塔套裝特別適合于細胞培養應用，并對生物過程進行監測和控制。套裝中的控制塔帶有供氣、補液、傳感器和溫控的所有接口，平板電腦（含軟件）用于對生物反應器進行簡單直觀的操作。除了具備跟 HABITAT ferment控制塔套裝一樣的監測指標外，您還可以選擇在 cct 控制塔上連接 CO2、電導率和濁度傳感器。
控制和監測
將平板電腦與控制塔連接后，借助直觀易用的軟件，可輕松地控制和監測生物過程和所有相關測試參數。根據培養的類型，您可以選擇批次培養、補料培養和灌注/連續培養的操作模式。新的混沌混合（Chaotic Mixing）功能確保更快和更有效的混合。10.4 英寸的平板電腦允許在其主屏幕上直接訪問所有驅動器。軟件還可進行清晰的校準管理，圖表展示及完整的過程記錄?？蛇x配符合 FDA CFR Part 11 要求的軟件版本。
供氣
內置4個獨立氣路(N2, O2，空氣和CO2) 的質量流量控制器，確保精確、單獨可調的供氣，滿足不同細胞的培養需要。流量可達 1-20000 cc/min。
補液
4 個集成的Watson Marlow泵，方向和速度可調，方便泵入和泵出不同的液體(如酸，堿，消泡劑，補料試劑)。
傳感器
HABITAT ferment cct 通過以下傳感器進行過程監控：
• pH
• DO（溶氧）
• 溫度
• 液位
• 消泡
• CO2
• 電導率
• 濁度
溫控
與 IKA 恒溫器（如 HRC 2 basic/control高低溫循環器）搭配使用，以保證培養過程中溫度的恒定和精確控制。
產品特點
緊湊，節省空間的設計，尺寸：223 x 402 x 450mm (WxDxH)
大屏平板電腦，易于操作（10.4 英寸）
直觀，易于使用的多功能軟件
4 個集成快速蠕動泵(Watson Marlow)
接口：USB，PC，RS232，以太網，外部信號輸入，外部泵，一次性罐體，恒溫器
數據存儲
內置 4 個質量流量控制器用于供氣：N2、O2、空氣和 CO2 等
LED 狀態燈：指示燈直接報錯
備注：一套生物反應器由控制塔套裝和獨立可選的罐體套裝構成。
| Controller | Fermenter |
| 運行方式 | 定時、連續和程序操作 |
| 顯示屏 | Tablet PC |
| Operation | touch screen |
| Data memory size | 32 GB |
| Auto restart after power failure | 是 |
| Ethernet interface | 是 |
| Single use reactor interface | 是 |
| Thermostat interface | 是 |
| Ext. pump interface | 是 |
| Filter heater | 是 |
| Stirring motor | 是 |
| Calibration guide tepmerature | 是 |
| Calibration guide pH | 是 |
| Calibration guide pO2 | 是 |
| pH - temperature compensation | 是 |
| Mode hose filling | 是 |
| Stirrer control mode | off, manual, profile, Cascade-pO2 control, chaotic |
| 速度范圍 | 1 - 2200 rpm |
| 轉速偏差 >= 100 rpm | ±2 % |
| 轉速偏差 <= 100 rpm | ±5 rpm |
| 轉速顯示 | TFT |
| 轉動可逆方向 | 是 |
| 計時器 | 是 |
| 計時器顯示 | TFT |
| 時間設置范圍 | 1 - 120 min |
| Heating blanket | 是 |
| 加熱輸出功率 | 250 W |
| 加熱溫度控制 | TFT |
| 溫度控制 | PT1000 |
| 最低工作溫度 | 5 - 60 °C |
| 外接溫度傳感器接口 | PT1000 |
| 溫度顯示 | 是 |
| 溫度范圍 | 0 - 100 °C |
| 溫度測量精度 | 0.1 K |
| 溫度控制精度 | ±0.2 °C |
| 最低溫度限制。 | 0 °C |
| 最高溫度限制。 | 110 °C |
| 固定安全溫度回路 | 75 °C |
| pH值測量 | 是 |
| pH control mode | off, auto, profile |
| pH值顯示 | TFT |
| PH測量范圍 | 0 - 14 pH |
| PH測量分析 | 0.01 pH |
| PH測量精確性 | 0.02 pH |
| Conncetion for pO2 sensor | 是 |
| pO2 control mode | off, manual, auto, profile |
| Measurement range pO2 min. | 0 %sat |
| Measurement range pO2 max. | 200 %sat |
| Resolution pO2 measurement | 0.01 %sat |
| Accuracy of pO2 measurement | 0.3 %sat |
| Conncetion for turbidity sensor | 是 |
| Turbidity control mode | Monitoring |
| Conncetion for conductivity sensor | 是 |
| Conductivity control mode | Monitoring |
| Conncetion for CO2 sensor | 是 |
| CO2 control mode | Monitoring |
| Gas in connection Air | 6 mm |
| Gas out connection Air | 6 mm |
| Gas in connection O2 | 6 mm |
| Gas out connection O2 | 6 mm |
| Gas in connection N2 | 6 mm |
| Gas out connection N2 | 6 mm |
| Gas in connection CO2 | 6 mm |
| Gas out connection CO2 | 6 mm |
| Aeration mode | continuous & automatic |
| Display flowrate | l/min, cc/min |
| 輸入壓力 | 200 - 3000 mbar |
| Pressure out min. | 200 mbar |
| Pressure out max. | 1000 mbar |
| Flowrate Air min. | 0 cc/min |
| Flowrate Air max. | 20000 cc/min |
| Flowrate O2 min. | 0 cc/min |
| Flowrate O2 max. | 20000 cc/min |
| Flowrate N2 min. | 0 cc/min |
| Flowrate N2 max. | 20000 cc/min |
| Flowrate CO2 min. | 0 cc/min |
| Flowrate CO2 min. | 20000 cc/min |
| Measuring and control accuracy of the gas control units | 2 % fsr |
| Peristaltic pump | 是 |
| Numbers of pump heads | 4 |
| Pump head function | Acid, Base, AntiFoam, Level |
| Pump head | Watson Marlowe 114DV |
| 泵用軟管數 | 4 |
| Number of pump rollers | 4 |
| 最小流量 | 1.0 ml/min |
| 最大流量 | 270 ml/min |
| Pump Speed min. | 100 rpm |
| Pump Speed max. | 400 rpm |
| Pump reversible direction of rotation | 是 |
| Pump speed display | TFT |
| 內部水管最小內徑 | 0.5 mm |
| 內部水管最大內徑 | 4.8 mm |
| Tube outer diamter min. | 4.1 mm |
| Tube outer diamter max. | 8.4 mm |
| 軟管材料 | 硅樹脂 |
| 軟管硬度 | 50 - 60 Shore A |
| 外形尺寸 | 224 x 624 x 405 mm |
| 重量 | 14 kg |
| 允許環境溫度 | 5 - 40 °C |
| 允許環境條件 | 80%（高達31°C），線性下降至最大50（@40°C） |
| DIN EN 60529 保護方式 | IP 20 |
| RS 232接口 | 是 |
| USB接口 | 是 |
| WiFi接口 | 是 |
| 電壓 | 100 - 240 V |
| 頻率 | 50/60 Hz |
| 儀器輸入功率 | 300 W |
| 最大輸入功率 | 1100 W |
| 儀器輸入功率 待機 | 10 W |
| Fuse | 2x T5.0A 250V |
/// 混合、溫控、自動化、安全和設計的新標準

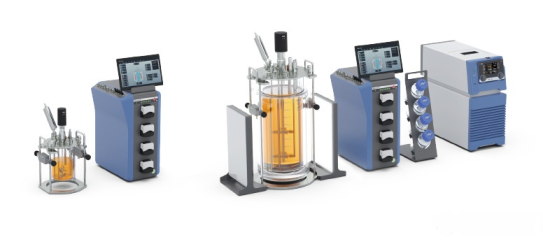

HABITAT 是 IKA 的新型智能實驗室生物反應器。作為一款提供罐蓋支架的生物反應器，HABITAT 確保了符合人體工程學的操作和整齊的實驗室環境。與恒溫循環器連用時，它可用作發酵罐。連接上燈板，它又變成了光生物反應器。
產品特性

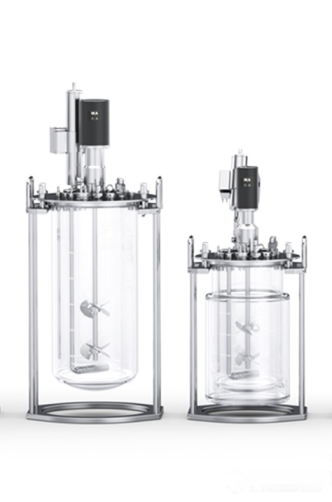

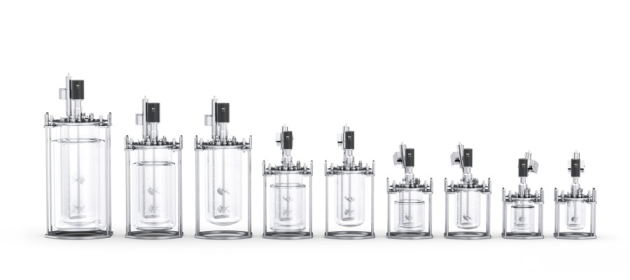

HABITAT 為細胞培養和微生物發酵提供最佳條件。有單壁罐和夾套罐可選，罐體體積最小 0.5 l、最大10 l。
生物反應器、發酵罐或光生物反應器
根據培養細胞的類型，HABITAT 可用作生物反應器、發酵罐或者光生物反應器。它可與 IKA 恒溫循環器結合使用，也可連接 LED 燈板。這保證了從單一來源獲得可靠且強大的應用可能。

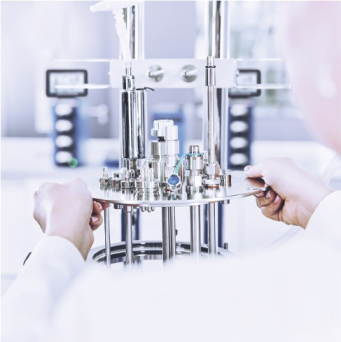

罐蓋支架
罐蓋支架使得實驗前準備工作更簡單，它支撐罐蓋進行配件安裝，不用來回移動和拿起放下罐蓋。馬達和傳感器掛在支架的側面，易于進行拿取和安裝到罐蓋上且傳感器可得到充分保護。滅菌時的操作也相當方便：罐蓋上的配件都可在高壓滅菌器內進行滅菌。
混沌混合（CHAOTIC MIXING）
除了眾所熟知的攪拌控制模式，HABITAT 有一個新型混合模式：在 Chaotic Mode（混沌模式）下，反應器內容物的混合遵循混沌動力學系統的數學原理。這確保了更加均勻的混合物。也可按需選用 3 種不同的攪拌槳：6 葉槳，3 葉槳和扇片式攪拌槳。攪拌桿上最多可組裝 3 個攪拌槳。
單獨的 PID 處理器
作為一名管理員，可通過 PID 控制器對 HABITAT 進行反應過程監測。如果更改了溫度值，軟件就會模擬更改過程的結果。所以你不必自己成為模擬專家。
加熱套或循環器
生物過程的溫控可通過對單壁玻璃罐使用加熱套來實現。雙壁玻璃罐的夾套可以用 IKA 久經驗證的循環器進行精確控溫，例如，使用 HRC 2 循環器執行加熱和冷卻任務。
2 種馬達尺寸
在同類生物反應器中，HABITAT 是一款馬達尺寸與罐體體積匹配的生物反應器。工作容積高達 2 l 時，安裝了一個較小的馬達。這使得生物反應器更輕，更容易操作。
氣體混合系統
空氣、N2、O2 和 CO2 的供氣可通過質量流量控制器進行單獨和可變調節。這可為細胞培養制備提供 0 – 2000 cc/min 、為發酵提供 0 – 20 000 cc/min 的高流速和連續氣體流量供應。
更多傳感器
可以連接多種傳感器。除了溫度傳感器、pH 傳感器、DO 傳感器、泡沫和液位傳感器外，這些傳感器還包括：CO2 傳感器、電導率傳感器和濁度傳感器。不需要單獨的硬件。您可以節省成本，并從更多功能和更高的數據安全性中獲益。
校準支持
HABITAT 的智能校準管理使溫度、pH 和 DO 傳感器的校準變得容易。即使是沒有經驗的用戶也可以按照逐步說明獨立執行校準。每次校準都會自動記錄。

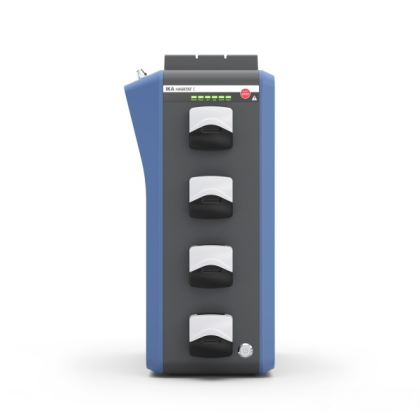

4 + 1 蠕動泵
HABITAT 有 4 個集成蠕動泵，可用于補充酸、堿、消泡劑和營養物質等。每個泵都可調正反轉，可將物料泵入或泵出反應罐。泵速可通過設定的流速進行可變調整，從而提高泵送量。自動填充管功能提高了便利性和重現性。所有泵均可安裝內徑為0.5 – 4.8 mm 的管道，流速范圍 1 – 270 cc/min。

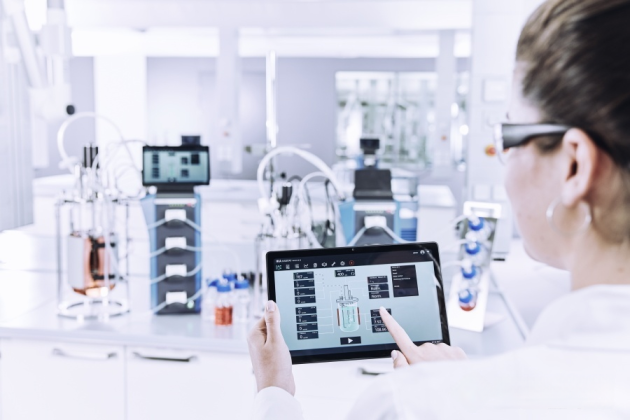

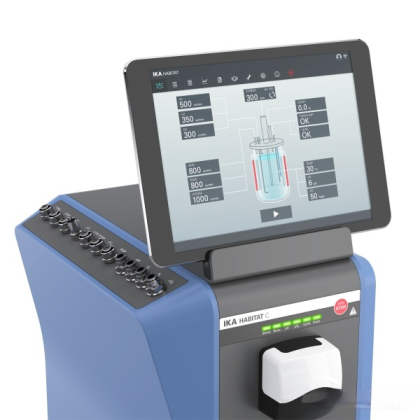

直觀的操作界面
從第一次操作開始，可與主機分離的平板電腦和直觀的操作軟件都讓工作變得更容易。通過平板電腦、智能手機、筆記本電腦或 PC，可以在任何地方進行反應控制和數據監控。操作變得簡單，學習曲線也很短。
