Accuflux熱流監測技術的原理及其突破性應用
揭秘高效凍干背后的“溫度指揮官”
在藥品凍干工藝中，精確的熱流控制直接關系產品質量與生產效率。Millrock Technology研發的Accuflux®熱流傳感器，憑借其獨特的熱通量監測能力，正在重塑凍干過程監控的行業標準。
一、Accuflux技術原理：凍干過程的“熱力學透視眼”
Accuflux采用差分熱電偶設計，直接安裝在凍干機貨架上（尺寸3.6×3cm），通過不銹鋼帶確保樣品瓶均勻受熱（圖1：傳感器安裝示意圖）。其核心技術包括：
凍干工藝的三大核心階段
預凍（Freezing）
二、四大核心應用場景：從冷凍到干燥的全周期掌控
冷凍階段：成核事件精準捕捉
[圖2：LyoSIM®環形系統消除邊緣效應，小批量樣品均勻干燥
三、技術優勢對比：為什么選擇Accuflux？
四、行業實踐案例：從實驗室到生產的無縫銜接
案例1：疫苗凍干工藝開發
使用MicroFD®系統配合Accuflux，僅19個樣品瓶即完成：
通過熱通量趨勢分析發現：
Accuflux正與LyoPAT®軟件深度整合，實現：
✅ 凍干過程數字孿生建模
✅ 人工智能預測干燥終點
✅ 自動化生成FDA合規報告
結語
作為凍干工藝的“熱力學導航儀”，Accuflux通過精準的熱通量監測，正在打破傳統工藝開發的效率瓶頸。欲了解這項技術如何為您的凍干項目賦能，歡迎掃描下方二維碼獲取相關資料。
在藥品凍干工藝中，精確的熱流控制直接關系產品質量與生產效率。Millrock Technology研發的Accuflux®熱流傳感器，憑借其獨特的熱通量監測能力，正在重塑凍干過程監控的行業標準。
一、Accuflux技術原理：凍干過程的“熱力學透視眼”
Accuflux采用差分熱電偶設計，直接安裝在凍干機貨架上（尺寸3.6×3cm），通過不銹鋼帶確保樣品瓶均勻受熱（圖1：傳感器安裝示意圖）。其核心技術包括：

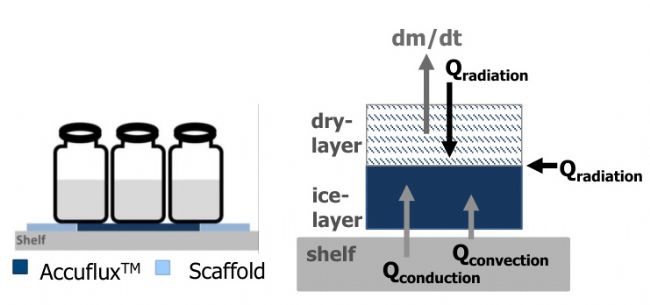

[圖1：Accuflux傳感器安裝示意圖（貨架熱流傳導/輻射/對流示意）
- 實時熱通量監測：每30秒記錄一次數據，輸出單位為W/m²
- 雙參數同步采集：同時測量貨架溫度（Ts）與產品溫度（Tp）
- 智能算法計算：通過公式 Kv=熱通量Ts−TpKv=Ts−Tp熱通量 動態計算瓶體傳熱系數
凍干工藝的三大核心階段
預凍（Freezing）
- 控制冰晶結構：通過FreezeBooster®技術誘導均勻核化，減少冰晶大小差異，避免破壞藥品結構。
- AccuFlux®實時監測：量化冷凍均勻性，優化預凍速率與溫度（通常-60°C至-80°C）。
- 升華過程監測：AccuFlux®直接測量熱通量（W/m²），結合貨架溫度（Ts）與產品溫度（Tp），計算熱傳遞系數（Kv），公式： Kv = 熱通量 / (Ts - Tp) 。
- 干燥終點判定：AccuFlux®檢測終點早于傳統壓力計，與熱電偶（TC）數據一致，減少過度干燥風險。

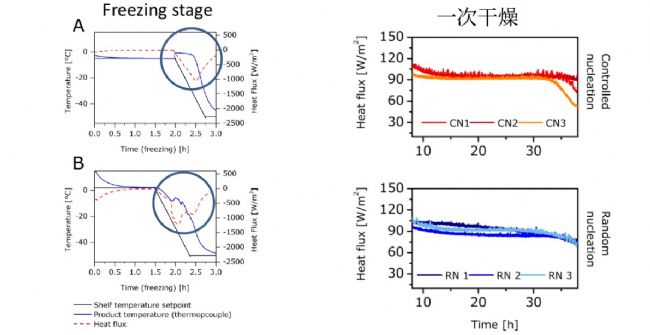

<預凍：熱通量測量能更深入地了解小瓶在冷凍過程中的均勻性程度>
<一次干燥：冷凍方案對熱流測量無影響>
二次干燥（Secondary Drying）
<一次干燥：冷凍方案對熱流測量無影響>

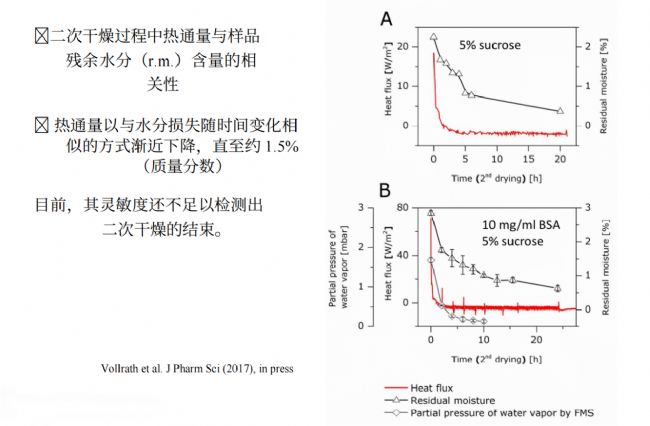

- 去除結合水：監測殘余水分至0.5%以下，AccuFlux®靈敏度可識別1.5% w/w的殘留水分變化。
二、四大核心應用場景：從冷凍到干燥的全周期掌控
冷凍階段：成核事件精準捕捉
- 檢測冰晶成核瞬間，區分隨機成核與控制成核過程
- 實驗顯示，5%蔗糖溶液濃度每提升1%，熱通量下降約5%
- 與熱電偶（TC）和ΔT讀數一致性達98%，早于傳統壓力差法發現干燥終點
- 在Millrock Magnum®凍干機實驗中，成功將主干燥時間縮短43%
- 僅需7個樣品瓶即可確定Kv、升華速率等關鍵參數，API用量減少80%
- 支持多變量同步研究：瓶體尺寸（1-5cc）、貨架負載（滿載/半載）
- 獨特識別典型輻射（貨架熱傳導）與非典型輻射（腔室壁對流）影響

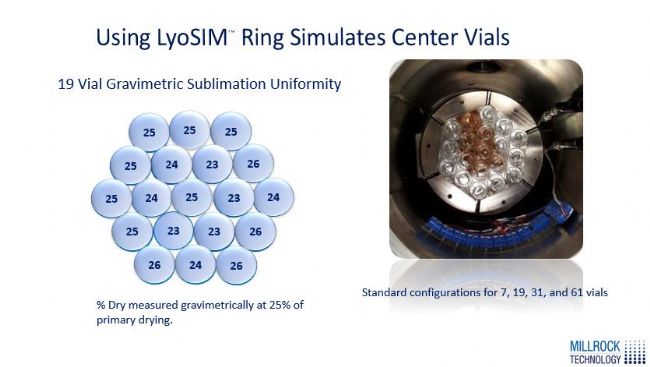

- 在MicroFD®系統中，通過LyoSIM®環狀溫度源消除邊緣效應（圖2：均勻干燥示意圖）

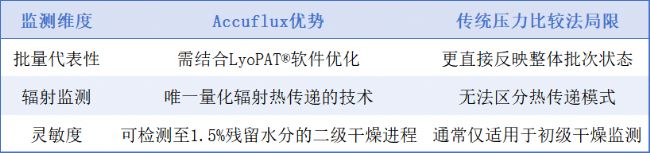

三、技術優勢對比：為什么選擇Accuflux？
四、行業實踐案例：從實驗室到生產的無縫銜接
案例1：疫苗凍干工藝開發
使用MicroFD®系統配合Accuflux，僅19個樣品瓶即完成：
- 確定最佳貨架溫度曲線
- 量化輻射熱占比（從15%優化至8%）
- 成功轉移至商業規模生產線，Kv偏差<3%
通過熱通量趨勢分析發現：
- 5%BSA溶液在-35℃出現異常熱流峰值，提示相變風險
- 調整預凍速率后，產品復溶時間縮短20分鐘
Accuflux正與LyoPAT®軟件深度整合，實現：
✅ 凍干過程數字孿生建模
✅ 人工智能預測干燥終點
✅ 自動化生成FDA合規報告
結語
作為凍干工藝的“熱力學導航儀”，Accuflux通過精準的熱通量監測，正在打破傳統工藝開發的效率瓶頸。欲了解這項技術如何為您的凍干項目賦能，歡迎掃描下方二維碼獲取相關資料。
