制藥行業凍干解決方案：數學建模助力產品異質性與放大風險評估
在制藥行業，凍干技術被廣泛用于疫苗和多種藥物的干燥過程。然而，生產規模的擴大使得凍干產品的均一性和質量穩定性面臨嚴峻挑戰。本文將深入探討如何通過數學建模來評估產品異質性和放大風險，為制藥凍干工藝的優化提供有力支持。
凍干工藝簡介
凍干，即將藥物溶液低溫冷凍后，在真空環境下通過升華去除水分的工藝。該過程對于保持藥物的活性和穩定性至關重要。然而，凍干過程中產品的異質性和放大風險一直是制約產品質量的關鍵因素。

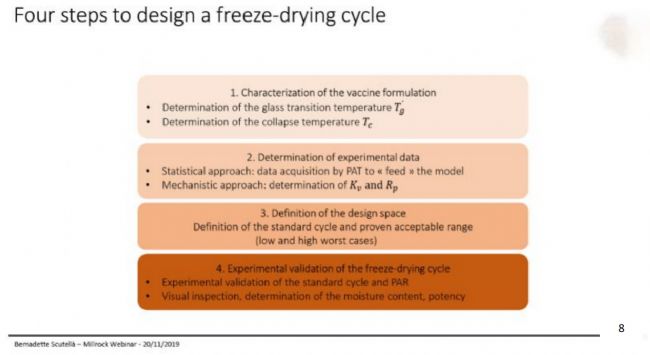

疫苗凍干四步流程圖
該流程圖由GSK公司設計，分為四個關鍵步驟：
✬疫苗配方表征：確定玻璃轉變溫度（Tg）和臨界點溫度（Tc），用于指導凍干參數設置。
✬實驗數據獲取：通過統計方法和過程分析技術（PAT）收集數據以建立模型。
✬設計空間定義：結合標準周期和風險最小化策略（RMA），定義高/低風險情況的接受范圍。
✬凍結干燥驗證：通過視覺檢查和水分含量測定驗證工藝穩定性。
此流程展示了從理論參數設定到實際驗證的完整閉環管理。

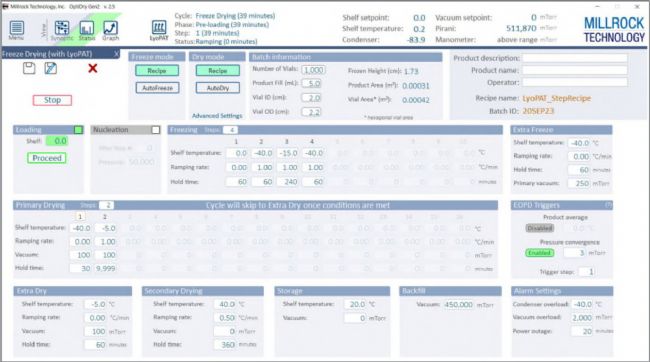

Pro Series凍干機界面流程圖
Millrock Technology的軟件界面包含實時參數監控（如溫度、壓力）、階段劃分（初級干燥、次級干燥）及遠程控制功能。界面支持配方配置（Recipe）、自動干燥（AutoDry）模式以及高級設置選項，能夠借助圖表和表格形式，直觀地展示凍干過程中的各項參數和進程狀態。
產品異質性與放大風險
產品異質性：
定義：產品在不同部位或批次間存在的差異。
來源主要包括：熱傳遞和質量傳遞過程中的固有變異性，以及不同瓶子幾何形狀所帶來的影響等因素。
影響：導致產品質量不均一，甚至可能導致部分產品被拒收。
放大風險：
定義：從小規模實驗到大規模生產時，產品性能發生變化的風險。
來源：工藝參數的微小變化、設備規模的差異等。
其影響主要體現在：導致生產成本上升，生產效率下降，嚴重時甚至可能危及產品的市場準入資格。
產品異質性示意圖
第一步：配方和填充：透明玻璃容器中混合不同成分，顯示實驗環境下的初始狀態。
第二步：冷凍干燥：混合物置于帶白色蓋子的冷凍裝置中，模擬冰晶形成和水分升華過程。
第三步：最終產品：白色粉末狀產物（如凍干疫苗）通過紅色箭頭突出顯示，強調異質性結果的物理形態差異。
異質性來源分析圖
該圖列舉了導致凍干異質性的五個關鍵因素，并配示例圖：
為了解決上述問題，數學建模成了一種有效的工具。通過建立數學模型，可以預測和評估凍干過程中的產品異質性和放大風險，從而指導工藝優化和設備選型。
數學建模方法：
統計建模：基于實驗數據，建立變量間的假設關系。

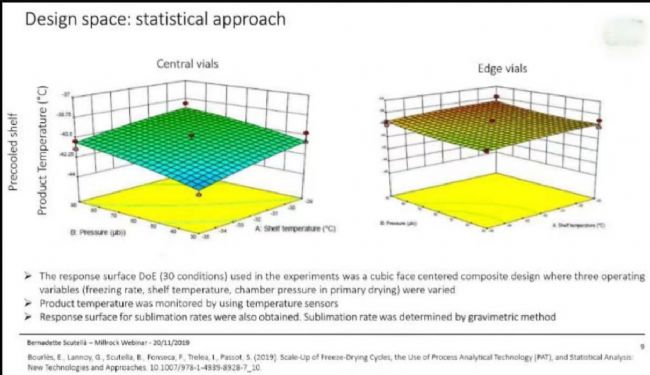

以三維圖表展示變量（x, y, z）的相互作用，方程形式為 y=ax+bx2y=ax+bx2，通過實驗數據擬合變量關系。
機理建模：基于熱傳遞和質量傳遞的物理原理，建立數學模型。
流程圖形式描述建模步驟，包括數據收集→模型建立→驗證→應用，強調對熱/質量傳遞機制的系統性解析。
統計模型與機理模型對比圖

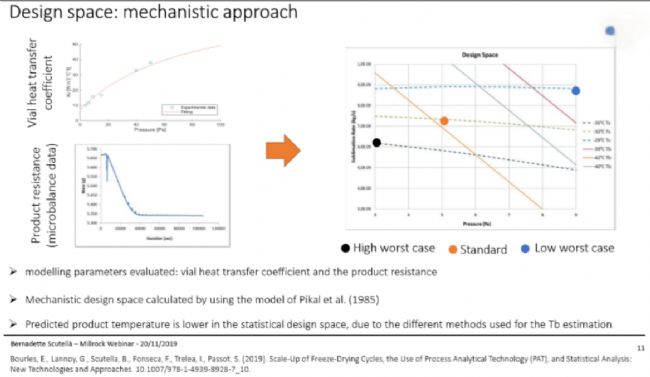

設計空間的統計方法圖
該圖表描繪了在不同壓力條件（0 Pa、5 Pa、9 Pa）下產品溫度的變化態勢，借助三條曲線（分別代表高、標準、低最壞情況）以及標記點（如黑色圓圈、紅色三角形等）來精確量化風險區間，彰顯了統計學方法在工藝優化領域的實際應用價值。

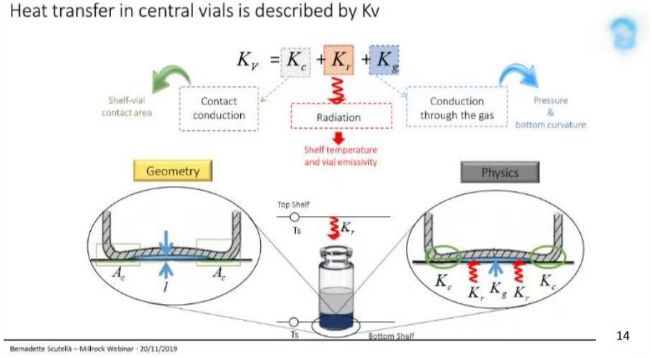

利用COMSOL Multiphysics軟件，我們構建了熱傳遞機制模型來模擬凍干過程中安瓿瓶的升華現象，深入剖析了接觸傳導、氣體傳導和輻射這三種熱傳遞機制對邊緣瓶效應（Edge vial effect）的具體影響，并通過熱流速率圖直觀展示了中央瓶與邊緣瓶在不同位置上的差異。
數學建模的優勢：
➸節省時間：通過模擬實驗，減少實際實驗次數，縮短研發周期。
➸深入理解過程：揭示工藝參數與產品質量之間的內在聯系。
➸支持質量源于設計（QbD）：建立產品與工藝之間的明確關系，確保產品質量。
案例分析
以某制藥公司的凍干疫苗為例，通過數學建模方法評估了產品異質性和放大風險。研究發現，瓶子幾何形狀的差異對熱傳遞和質量傳遞具有顯著影響，導致產品溫度和水分含量的不均一性。通過優化瓶子設計和調整工藝參數，成功降低了產品異質性和放大風險，提高了產品質量穩定性。
結論與展望
數學建模為制藥凍干工藝的優化提供了有力支持。通過深入剖析并預測產品異質性與放大風險，能夠精準指導工藝的優化與設備的合理選型，進而顯著提升產品質量的穩定性及生產效率。未來，隨著計算能力的提升和數學模型的不斷完善，數學建模將在制藥凍干領域發揮更加重要的作用。
通過以上內容，我們希望能夠?yàn)橹扑幮袠I(yè)的同仁們提供一份關于如何通過數學建模評估產品異質性和放大風險的實用指南，共同推動制藥凍干工藝的優化和發展。
凍干工藝簡介
凍干，即將藥物溶液低溫冷凍后，在真空環境下通過升華去除水分的工藝。該過程對于保持藥物的活性和穩定性至關重要。然而，凍干過程中產品的異質性和放大風險一直是制約產品質量的關鍵因素。
疫苗凍干四步流程圖
該流程圖由GSK公司設計，分為四個關鍵步驟：
✬疫苗配方表征：確定玻璃轉變溫度（Tg）和臨界點溫度（Tc），用于指導凍干參數設置。
✬實驗數據獲取：通過統計方法和過程分析技術（PAT）收集數據以建立模型。
✬設計空間定義：結合標準周期和風險最小化策略（RMA），定義高/低風險情況的接受范圍。
✬凍結干燥驗證：通過視覺檢查和水分含量測定驗證工藝穩定性。
此流程展示了從理論參數設定到實際驗證的完整閉環管理。
Pro Series凍干機界面流程圖
Millrock Technology的軟件界面包含實時參數監控（如溫度、壓力）、階段劃分（初級干燥、次級干燥）及遠程控制功能。界面支持配方配置（Recipe）、自動干燥（AutoDry）模式以及高級設置選項，能夠借助圖表和表格形式，直觀地展示凍干過程中的各項參數和進程狀態。
產品異質性與放大風險
產品異質性：
定義：產品在不同部位或批次間存在的差異。
來源主要包括：熱傳遞和質量傳遞過程中的固有變異性，以及不同瓶子幾何形狀所帶來的影響等因素。
影響：導致產品質量不均一，甚至可能導致部分產品被拒收。
放大風險：
定義：從小規模實驗到大規模生產時，產品性能發生變化的風險。
來源：工藝參數的微小變化、設備規模的差異等。
其影響主要體現在：導致生產成本上升，生產效率下降，嚴重時甚至可能危及產品的市場準入資格。
產品異質性示意圖
三步制備異質性產品示意圖
第一步：配方和填充：透明玻璃容器中混合不同成分，顯示實驗環境下的初始狀態。
第二步：冷凍干燥：混合物置于帶白色蓋子的冷凍裝置中，模擬冰晶形成和水分升華過程。
第三步：最終產品：白色粉末狀產物（如凍干疫苗）通過紅色箭頭突出顯示，強調異質性結果的物理形態差異。
異質性來源分析圖
該圖列舉了導致凍干異質性的五個關鍵因素，并配示例圖：
- 瓶蓋幾何形狀（不同形狀影響傳熱）；
- 瓶子位置（干燥架位置導致溫度梯度）；
- 塞子位置（影響氣液接觸）；
- 填充體積（不同體積的蒸發速率差異）；
- 干燥層形態（微觀結構影響水分?jǐn)U散）。
通過對比實驗數據，例如顯微鏡照片和溫度分布曲線，詳細闡述了各關鍵因素對產品質量的具體影響。
為了解決上述問題，數學建模成了一種有效的工具。通過建立數學模型，可以預測和評估凍干過程中的產品異質性和放大風險，從而指導工藝優化和設備選型。
數學建模方法：
統計建模：基于實驗數據，建立變量間的假設關系。
以三維圖表展示變量（x, y, z）的相互作用，方程形式為 y=ax+bx2y=ax+bx2，通過實驗數據擬合變量關系。
機理建模：基于熱傳遞和質量傳遞的物理原理，建立數學模型。
流程圖形式描述建模步驟，包括數據收集→模型建立→驗證→應用，強調對熱/質量傳遞機制的系統性解析。
統計模型與機理模型對比圖
設計空間的統計方法圖
該圖表描繪了在不同壓力條件（0 Pa、5 Pa、9 Pa）下產品溫度的變化態勢，借助三條曲線（分別代表高、標準、低最壞情況）以及標記點（如黑色圓圈、紅色三角形等）來精確量化風險區間，彰顯了統計學方法在工藝優化領域的實際應用價值。
利用COMSOL Multiphysics軟件，我們構建了熱傳遞機制模型來模擬凍干過程中安瓿瓶的升華現象，深入剖析了接觸傳導、氣體傳導和輻射這三種熱傳遞機制對邊緣瓶效應（Edge vial effect）的具體影響，并通過熱流速率圖直觀展示了中央瓶與邊緣瓶在不同位置上的差異。
數學建模的優勢：
➸節省時間：通過模擬實驗，減少實際實驗次數，縮短研發周期。
➸深入理解過程：揭示工藝參數與產品質量之間的內在聯系。
➸支持質量源于設計（QbD）：建立產品與工藝之間的明確關系，確保產品質量。
案例分析
以某制藥公司的凍干疫苗為例，通過數學建模方法評估了產品異質性和放大風險。研究發現，瓶子幾何形狀的差異對熱傳遞和質量傳遞具有顯著影響，導致產品溫度和水分含量的不均一性。通過優化瓶子設計和調整工藝參數，成功降低了產品異質性和放大風險，提高了產品質量穩定性。
結論與展望
數學建模為制藥凍干工藝的優化提供了有力支持。通過深入剖析并預測產品異質性與放大風險，能夠精準指導工藝的優化與設備的合理選型，進而顯著提升產品質量的穩定性及生產效率。未來，隨著計算能力的提升和數學模型的不斷完善，數學建模將在制藥凍干領域發揮更加重要的作用。
通過以上內容，我們希望能夠?yàn)橹扑幮袠I(yè)的同仁們提供一份關于如何通過數學建模評估產品異質性和放大風險的實用指南，共同推動制藥凍干工藝的優化和發展。
