LyoBeads配方特性的作用與凍干工藝參數(shù)調(diào)整的重要性
在當(dāng)今的生物技術(shù)和制藥領(lǐng)域，凍干技術(shù)作為一種重要的保存和穩(wěn)定活性成分的手段，受到了廣泛的關(guān)注和應(yīng)用。特別是在LyoBeads（凍干珠）的制備過(guò)程中，配方特性與凍干工藝參數(shù)的優(yōu)化成為了確保產(chǎn)品質(zhì)量和穩(wěn)定性的關(guān)鍵因素。本文將深入探討LyoBeads的配方特性與凍干工藝參數(shù)之間的關(guān)系，以期為相關(guān)領(lǐng)域的從業(yè)人員提供有益的參考。
凍干技術(shù)基礎(chǔ)與 LyoBeads 的獨(dú)特之處
凍干，即冷凍干燥，主要目的是穩(wěn)定那些遇熱易失活的熱敏性化合物。它通過(guò)將溶液先冷凍，再在高真空環(huán)境下使冰晶升華，去除水分，最終得到干燥產(chǎn)品。

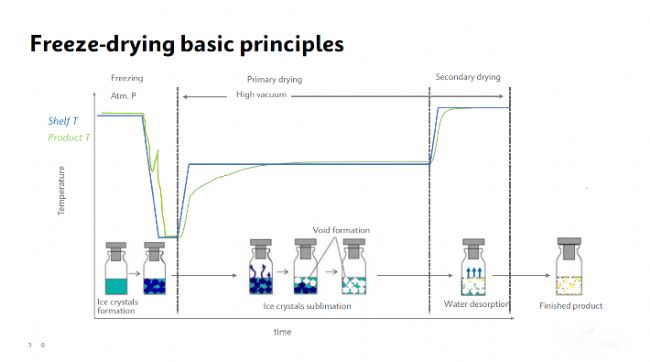

凍干循環(huán)分為冷凍、初級(jí)干燥和次級(jí)干燥三個(gè)主要階段。
冷凍階段：擱板溫度從室溫降至 - 55℃至 - 60℃，溶液在小瓶中冷卻凍結(jié)，形成冰晶相和 “冷凍濃縮物”，特殊情況下還會(huì)出現(xiàn)結(jié)晶相。
初級(jí)干燥：降低真空度并提供能量，使冰晶升華，形成多孔易碎的結(jié)構(gòu)。
次級(jí)干燥：進(jìn)一步升高擱板溫度至約 25℃，解吸冷凍濃縮物中殘留的水分，從而得到最終產(chǎn)品。
完成凍干的產(chǎn)品不僅便于運(yùn)輸和長(zhǎng)期儲(chǔ)存，還因其多孔結(jié)構(gòu)易于復(fù)溶。但凍干技術(shù)成本高、耗時(shí)耗能，需要精準(zhǔn)把控才能實(shí)現(xiàn)高效生產(chǎn)。

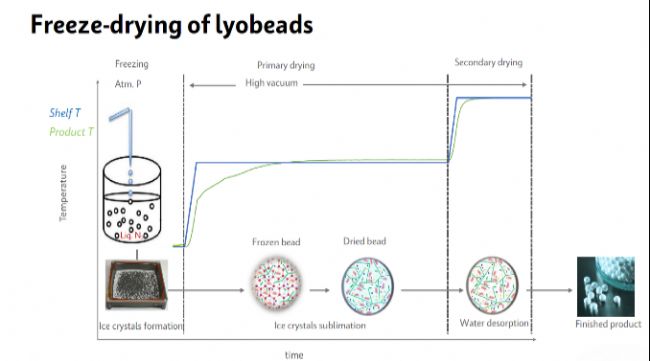

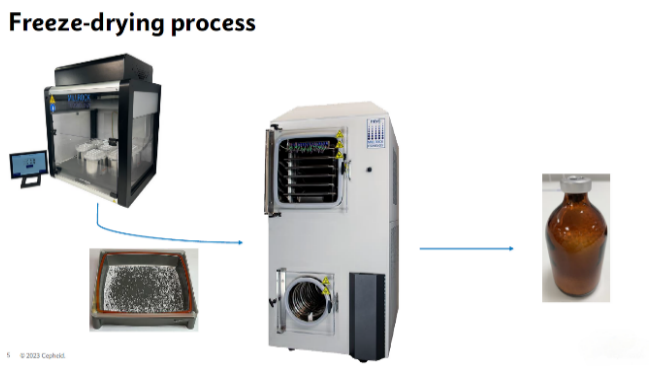

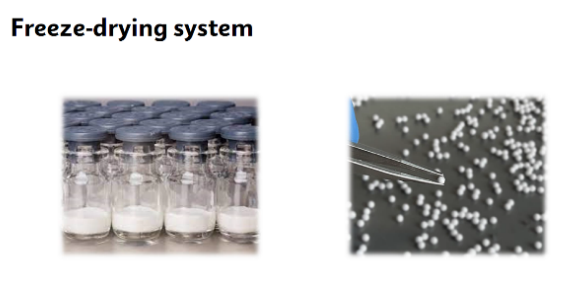

與傳統(tǒng)的以小瓶為容器的凍干方式不同，LyoBeads 采用微珠形式。其制備 LyoBeads時(shí)，溶液被滴入液氮中驟冷成珠，再轉(zhuǎn)移至凍干機(jī)進(jìn)行后續(xù)干燥流程。這種獨(dú)特的冷凍方式使微珠形成的冰晶較小，且可能影響成分的結(jié)晶過(guò)程，為凍干工藝帶來(lái)了新的挑戰(zhàn)和考量因素。
LyoBeads的配方特性

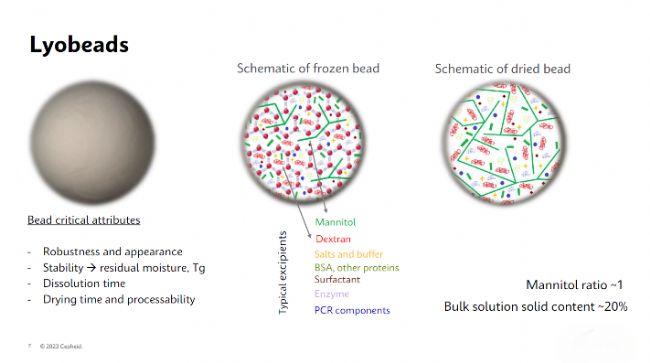

LyoBeads 的性能取決于多種配方成分。甘露醇和葡聚糖是常用的輔料，甘露醇可結(jié)晶形成類似支架的結(jié)構(gòu)，支撐其他成分；葡聚糖則賦予微珠硬度和穩(wěn)定性。此外，用于穩(wěn)定生物分子的海藻糖、調(diào)節(jié) pH 值的緩沖液、保證溶液可加工性的表面活性劑，以及對(duì) PCR 反應(yīng)至關(guān)重要的生物分子和穩(wěn)定酶的成分等，共同構(gòu)成了 LyoBeads 的配方體系。
在這些成分中，甘露醇的比例尤為關(guān)鍵。當(dāng)甘露醇比例為 1 或更高時(shí)，通常能正常結(jié)晶，有助于維持微珠結(jié)構(gòu)。比例為 2 時(shí)，結(jié)晶更易發(fā)生，微珠外觀和結(jié)構(gòu)良好，甚至能適應(yīng)更激進(jìn)的干燥循環(huán)。而當(dāng)甘露醇比例為 0.5 或更低，或配方中不含甘露醇時(shí)，情況則大不相同。甘露醇可能無(wú)法結(jié)晶，不僅不能發(fā)揮支架作用，反而像增塑劑一樣對(duì)微珠結(jié)構(gòu)產(chǎn)生負(fù)面影響，導(dǎo)致微珠塌陷、尺寸不符合要求等問(wèn)題。
另外，批量溶液的固體含量也會(huì)影響 LyoBeads 的質(zhì)量。固體含量為 20% 且甘露醇比例為 1 時(shí)，微珠在多種干燥循環(huán)下都能保持一定的穩(wěn)定性；但當(dāng)固體含量降至 10% 以下，即便甘露醇比例合適，微珠也難以維持結(jié)構(gòu)，變得脆弱易碎，無(wú)法滿足使用要求。
凍干工藝參數(shù)對(duì)LyoBeads的影響
凍干工藝參數(shù)的選擇和優(yōu)化對(duì)于LyoBeads的質(zhì)量和穩(wěn)定性至關(guān)重要。在凍干過(guò)程中，溫度、壓力和時(shí)間是三個(gè)關(guān)鍵的工藝參數(shù)。
溫度：溫度是影響凍干速率和產(chǎn)品質(zhì)量的關(guān)鍵因素。在初凍階段，需要迅速將溶液冷凍至冰點(diǎn)以下，以形成穩(wěn)定的冰晶結(jié)構(gòu)。在隨后的升華干燥階段，需要控制加熱速率和溫度，以避免產(chǎn)品過(guò)熱和坍塌。通過(guò)調(diào)節(jié)貨架溫度，可以實(shí)現(xiàn)對(duì)凍干速率的精確控制。
壓力：壓力對(duì)凍干過(guò)程中的升華速率和產(chǎn)品質(zhì)量也有顯著影響。在升華階段，需要保持較低的壓力，以促進(jìn)水分的升華。同時(shí)，壓力的選擇還需要考慮產(chǎn)品的特性和凍干設(shè)備的能力。
時(shí)間：凍干時(shí)間的長(zhǎng)短直接影響到產(chǎn)品的質(zhì)量和成本。過(guò)長(zhǎng)的凍干時(shí)間會(huì)導(dǎo)致能耗增加和產(chǎn)品質(zhì)量的下降。因此，在優(yōu)化凍干工藝時(shí)，需要綜合考慮溫度、壓力和時(shí)間的關(guān)系，以達(dá)到最佳的凍干效果。
配方特性與凍干工藝參數(shù)的相互作用
LyoBeads的配方特性與凍干工藝參數(shù)之間存在著密切的相互作用。配方中的成分和比例會(huì)直接影響凍干過(guò)程中的冰晶形成、升華速率和產(chǎn)品結(jié)構(gòu)等。同時(shí)，凍干工藝參數(shù)的選擇也會(huì)反過(guò)來(lái)影響配方成分的穩(wěn)定性和產(chǎn)品的最終質(zhì)量。
例如，甘露醇的結(jié)晶性對(duì)凍干珠的形態(tài)和強(qiáng)度起著決定性的作用。在配方中增加甘露醇的比例，可以提高凍干珠的強(qiáng)度和穩(wěn)定性。但是，過(guò)高的甘露醇比例也可能導(dǎo)致凍干過(guò)程中的傳熱傳質(zhì)問(wèn)題，從而影響產(chǎn)品的質(zhì)量。因此，在配方設(shè)計(jì)和凍干工藝優(yōu)化時(shí)，需要綜合考慮各種因素之間的相互作用。
結(jié)論與建議
通過(guò)冷凍干燥顯微鏡觀察發(fā)現(xiàn)，甘露醇比例不同，溶液干燥過(guò)程中的現(xiàn)象差異明顯。甘露醇比例為 1 時(shí)，有兩個(gè)干燥前沿和塌陷現(xiàn)象，且甘露醇比例為 2 時(shí)，結(jié)晶前沿出現(xiàn)更早，溫度差更有利于干燥。而不含甘露醇時(shí)，溶液干燥行為完全不同，只有一個(gè)干燥前沿且直接塌陷。

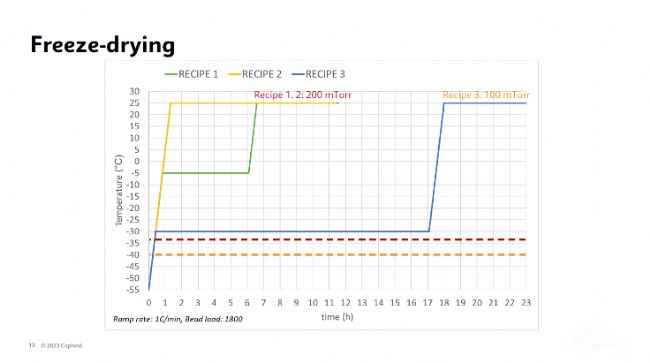

觀察微珠溫度曲線可知，不同干燥循環(huán)下微珠溫度變化不同。循環(huán)二能量輸入快，微珠升華后升溫迅速；循環(huán)三較為保守，升溫緩慢。從微珠外觀來(lái)看，甘露醇比例為 1 時(shí)，微珠略有收縮但能保持尺寸；不含甘露醇時(shí)，微珠易塌陷；甘露醇比例為 0.5 時(shí)，微珠結(jié)構(gòu)收縮、塌陷；甘露醇比例為 2 時(shí)，微珠外觀良好。固體含量降低時(shí)，微珠性能明顯變差，如固體含量為 10% 且甘露醇比例為 1 時(shí)，微珠易塌陷、易碎。此外，實(shí)驗(yàn)還對(duì)微珠的水分含量進(jìn)行了研究，發(fā)現(xiàn)需優(yōu)化次級(jí)干燥以降低水分含量。

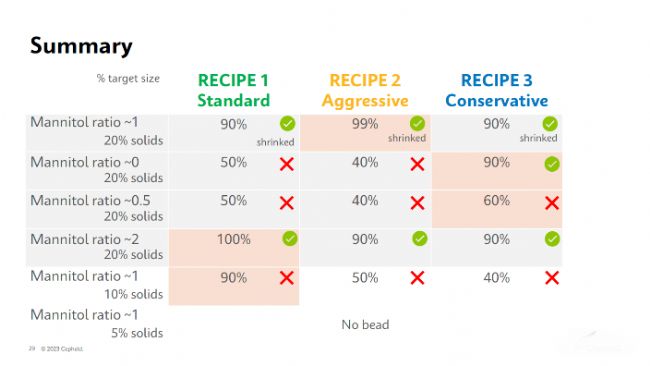

甘露醇比例和固體含量對(duì) LyoBeads 質(zhì)量影響重大。甘露醇比例為 1 且固體含量為 20% 時(shí)，三種循環(huán)都可行；不含甘露醇時(shí)，需采用保守干燥循環(huán)；甘露醇比例為 0.5 時(shí)，甘露醇無(wú)法有效發(fā)揮作用；甘露醇比例高時(shí)，微珠結(jié)構(gòu)穩(wěn)定，可采用激進(jìn)干燥循環(huán)。固體含量降低會(huì)導(dǎo)致微珠性能下降。同時(shí)，要根據(jù)微珠的物理化學(xué)性質(zhì)調(diào)整凍干參數(shù)，通過(guò)控制腔室壓力、擱板溫度和升溫速率，利用熱電偶監(jiān)控，確保在微珠達(dá)到塌陷溫度前完成干燥。
甘露醇比例的重要性：甘露醇在配方中的比例對(duì)LyoBeads的結(jié)構(gòu)和干燥過(guò)程至關(guān)重要。甘露醇比例為1時(shí)，可以運(yùn)行較為激進(jìn)的干燥循環(huán)，而無(wú)甘露醇時(shí)則需謹(jǐn)慎選擇保守的干燥參數(shù)。
固體含量的影響：固體含量的降低會(huì)導(dǎo)致LyoBeads結(jié)構(gòu)脆弱，難以處理。在甘露醇比例為1的情況下，減少固體含量會(huì)導(dǎo)致顆粒塌陷。
凍干參數(shù)調(diào)整：凍干參數(shù)應(yīng)根據(jù)LyoBeads的物理化學(xué)特性進(jìn)行調(diào)整，以確保在達(dá)到臨界溫度之前完成干燥。保守的干燥循環(huán)雖然安全，但會(huì)延長(zhǎng)干燥時(shí)間。通過(guò)調(diào)整升溫和真空度，可以實(shí)現(xiàn)更短的干燥周期。
總體結(jié)論
LyoBeads的凍干優(yōu)化：優(yōu)化LyoBeads的凍干過(guò)程，關(guān)鍵在于合理調(diào)整甘露醇比例與固體含量。甘露醇比例為1時(shí)，LyoBeads能夠承受更激進(jìn)的干燥循環(huán)，而減少固體含量則需謹(jǐn)慎處理以避免結(jié)構(gòu)塌陷。
凍干參數(shù)的重要性：凍干參數(shù)的調(diào)整對(duì)于確保干燥過(guò)程的成功至關(guān)重要。通過(guò)實(shí)驗(yàn)確定最佳的凍干循環(huán)，可以實(shí)現(xiàn)快速且有效的干燥，同時(shí)保持LyoBeads的結(jié)構(gòu)和功能完整性。
凍干技術(shù)基礎(chǔ)與 LyoBeads 的獨(dú)特之處
凍干，即冷凍干燥，主要目的是穩(wěn)定那些遇熱易失活的熱敏性化合物。它通過(guò)將溶液先冷凍，再在高真空環(huán)境下使冰晶升華，去除水分，最終得到干燥產(chǎn)品。
凍干循環(huán)分為冷凍、初級(jí)干燥和次級(jí)干燥三個(gè)主要階段。
冷凍階段：擱板溫度從室溫降至 - 55℃至 - 60℃，溶液在小瓶中冷卻凍結(jié)，形成冰晶相和 “冷凍濃縮物”，特殊情況下還會(huì)出現(xiàn)結(jié)晶相。
初級(jí)干燥：降低真空度并提供能量，使冰晶升華，形成多孔易碎的結(jié)構(gòu)。
次級(jí)干燥：進(jìn)一步升高擱板溫度至約 25℃，解吸冷凍濃縮物中殘留的水分，從而得到最終產(chǎn)品。
完成凍干的產(chǎn)品不僅便于運(yùn)輸和長(zhǎng)期儲(chǔ)存，還因其多孔結(jié)構(gòu)易于復(fù)溶。但凍干技術(shù)成本高、耗時(shí)耗能，需要精準(zhǔn)把控才能實(shí)現(xiàn)高效生產(chǎn)。
與傳統(tǒng)的以小瓶為容器的凍干方式不同，LyoBeads 采用微珠形式。其制備 LyoBeads時(shí)，溶液被滴入液氮中驟冷成珠，再轉(zhuǎn)移至凍干機(jī)進(jìn)行后續(xù)干燥流程。這種獨(dú)特的冷凍方式使微珠形成的冰晶較小，且可能影響成分的結(jié)晶過(guò)程，為凍干工藝帶來(lái)了新的挑戰(zhàn)和考量因素。
LyoBeads的配方特性
LyoBeads 的性能取決于多種配方成分。甘露醇和葡聚糖是常用的輔料，甘露醇可結(jié)晶形成類似支架的結(jié)構(gòu)，支撐其他成分；葡聚糖則賦予微珠硬度和穩(wěn)定性。此外，用于穩(wěn)定生物分子的海藻糖、調(diào)節(jié) pH 值的緩沖液、保證溶液可加工性的表面活性劑，以及對(duì) PCR 反應(yīng)至關(guān)重要的生物分子和穩(wěn)定酶的成分等，共同構(gòu)成了 LyoBeads 的配方體系。
在這些成分中，甘露醇的比例尤為關(guān)鍵。當(dāng)甘露醇比例為 1 或更高時(shí)，通常能正常結(jié)晶，有助于維持微珠結(jié)構(gòu)。比例為 2 時(shí)，結(jié)晶更易發(fā)生，微珠外觀和結(jié)構(gòu)良好，甚至能適應(yīng)更激進(jìn)的干燥循環(huán)。而當(dāng)甘露醇比例為 0.5 或更低，或配方中不含甘露醇時(shí)，情況則大不相同。甘露醇可能無(wú)法結(jié)晶，不僅不能發(fā)揮支架作用，反而像增塑劑一樣對(duì)微珠結(jié)構(gòu)產(chǎn)生負(fù)面影響，導(dǎo)致微珠塌陷、尺寸不符合要求等問(wèn)題。
另外，批量溶液的固體含量也會(huì)影響 LyoBeads 的質(zhì)量。固體含量為 20% 且甘露醇比例為 1 時(shí)，微珠在多種干燥循環(huán)下都能保持一定的穩(wěn)定性；但當(dāng)固體含量降至 10% 以下，即便甘露醇比例合適，微珠也難以維持結(jié)構(gòu)，變得脆弱易碎，無(wú)法滿足使用要求。
凍干工藝參數(shù)對(duì)LyoBeads的影響
凍干工藝參數(shù)的選擇和優(yōu)化對(duì)于LyoBeads的質(zhì)量和穩(wěn)定性至關(guān)重要。在凍干過(guò)程中，溫度、壓力和時(shí)間是三個(gè)關(guān)鍵的工藝參數(shù)。
溫度：溫度是影響凍干速率和產(chǎn)品質(zhì)量的關(guān)鍵因素。在初凍階段，需要迅速將溶液冷凍至冰點(diǎn)以下，以形成穩(wěn)定的冰晶結(jié)構(gòu)。在隨后的升華干燥階段，需要控制加熱速率和溫度，以避免產(chǎn)品過(guò)熱和坍塌。通過(guò)調(diào)節(jié)貨架溫度，可以實(shí)現(xiàn)對(duì)凍干速率的精確控制。
壓力：壓力對(duì)凍干過(guò)程中的升華速率和產(chǎn)品質(zhì)量也有顯著影響。在升華階段，需要保持較低的壓力，以促進(jìn)水分的升華。同時(shí)，壓力的選擇還需要考慮產(chǎn)品的特性和凍干設(shè)備的能力。
時(shí)間：凍干時(shí)間的長(zhǎng)短直接影響到產(chǎn)品的質(zhì)量和成本。過(guò)長(zhǎng)的凍干時(shí)間會(huì)導(dǎo)致能耗增加和產(chǎn)品質(zhì)量的下降。因此，在優(yōu)化凍干工藝時(shí)，需要綜合考慮溫度、壓力和時(shí)間的關(guān)系，以達(dá)到最佳的凍干效果。
配方特性與凍干工藝參數(shù)的相互作用
LyoBeads的配方特性與凍干工藝參數(shù)之間存在著密切的相互作用。配方中的成分和比例會(huì)直接影響凍干過(guò)程中的冰晶形成、升華速率和產(chǎn)品結(jié)構(gòu)等。同時(shí)，凍干工藝參數(shù)的選擇也會(huì)反過(guò)來(lái)影響配方成分的穩(wěn)定性和產(chǎn)品的最終質(zhì)量。
例如，甘露醇的結(jié)晶性對(duì)凍干珠的形態(tài)和強(qiáng)度起著決定性的作用。在配方中增加甘露醇的比例，可以提高凍干珠的強(qiáng)度和穩(wěn)定性。但是，過(guò)高的甘露醇比例也可能導(dǎo)致凍干過(guò)程中的傳熱傳質(zhì)問(wèn)題，從而影響產(chǎn)品的質(zhì)量。因此，在配方設(shè)計(jì)和凍干工藝優(yōu)化時(shí)，需要綜合考慮各種因素之間的相互作用。
結(jié)論與建議
通過(guò)冷凍干燥顯微鏡觀察發(fā)現(xiàn)，甘露醇比例不同，溶液干燥過(guò)程中的現(xiàn)象差異明顯。甘露醇比例為 1 時(shí)，有兩個(gè)干燥前沿和塌陷現(xiàn)象，且甘露醇比例為 2 時(shí)，結(jié)晶前沿出現(xiàn)更早，溫度差更有利于干燥。而不含甘露醇時(shí)，溶液干燥行為完全不同，只有一個(gè)干燥前沿且直接塌陷。
觀察微珠溫度曲線可知，不同干燥循環(huán)下微珠溫度變化不同。循環(huán)二能量輸入快，微珠升華后升溫迅速；循環(huán)三較為保守，升溫緩慢。從微珠外觀來(lái)看，甘露醇比例為 1 時(shí)，微珠略有收縮但能保持尺寸；不含甘露醇時(shí)，微珠易塌陷；甘露醇比例為 0.5 時(shí)，微珠結(jié)構(gòu)收縮、塌陷；甘露醇比例為 2 時(shí)，微珠外觀良好。固體含量降低時(shí)，微珠性能明顯變差，如固體含量為 10% 且甘露醇比例為 1 時(shí)，微珠易塌陷、易碎。此外，實(shí)驗(yàn)還對(duì)微珠的水分含量進(jìn)行了研究，發(fā)現(xiàn)需優(yōu)化次級(jí)干燥以降低水分含量。
甘露醇比例和固體含量對(duì) LyoBeads 質(zhì)量影響重大。甘露醇比例為 1 且固體含量為 20% 時(shí)，三種循環(huán)都可行；不含甘露醇時(shí)，需采用保守干燥循環(huán)；甘露醇比例為 0.5 時(shí)，甘露醇無(wú)法有效發(fā)揮作用；甘露醇比例高時(shí)，微珠結(jié)構(gòu)穩(wěn)定，可采用激進(jìn)干燥循環(huán)。固體含量降低會(huì)導(dǎo)致微珠性能下降。同時(shí)，要根據(jù)微珠的物理化學(xué)性質(zhì)調(diào)整凍干參數(shù)，通過(guò)控制腔室壓力、擱板溫度和升溫速率，利用熱電偶監(jiān)控，確保在微珠達(dá)到塌陷溫度前完成干燥。
甘露醇比例的重要性：甘露醇在配方中的比例對(duì)LyoBeads的結(jié)構(gòu)和干燥過(guò)程至關(guān)重要。甘露醇比例為1時(shí)，可以運(yùn)行較為激進(jìn)的干燥循環(huán)，而無(wú)甘露醇時(shí)則需謹(jǐn)慎選擇保守的干燥參數(shù)。
固體含量的影響：固體含量的降低會(huì)導(dǎo)致LyoBeads結(jié)構(gòu)脆弱，難以處理。在甘露醇比例為1的情況下，減少固體含量會(huì)導(dǎo)致顆粒塌陷。
凍干參數(shù)調(diào)整：凍干參數(shù)應(yīng)根據(jù)LyoBeads的物理化學(xué)特性進(jìn)行調(diào)整，以確保在達(dá)到臨界溫度之前完成干燥。保守的干燥循環(huán)雖然安全，但會(huì)延長(zhǎng)干燥時(shí)間。通過(guò)調(diào)整升溫和真空度，可以實(shí)現(xiàn)更短的干燥周期。
總體結(jié)論
LyoBeads的凍干優(yōu)化：優(yōu)化LyoBeads的凍干過(guò)程，關(guān)鍵在于合理調(diào)整甘露醇比例與固體含量。甘露醇比例為1時(shí)，LyoBeads能夠承受更激進(jìn)的干燥循環(huán)，而減少固體含量則需謹(jǐn)慎處理以避免結(jié)構(gòu)塌陷。
凍干參數(shù)的重要性：凍干參數(shù)的調(diào)整對(duì)于確保干燥過(guò)程的成功至關(guān)重要。通過(guò)實(shí)驗(yàn)確定最佳的凍干循環(huán)，可以實(shí)現(xiàn)快速且有效的干燥，同時(shí)保持LyoBeads的結(jié)構(gòu)和功能完整性。
標(biāo)簽：
LyoBead
- 制藥行業(yè)凍干解決方案：數(shù)學(xué)建模助力產(chǎn)品異質(zhì)性與放大風(fēng)險(xiǎn)評(píng)估
- LyoBeads配方特性的作用與凍干工藝參數(shù)調(diào)整的重要性
- 冰霧控制法對(duì)溶液重量的影響
- 不同冷凍干燥機(jī)的功能與特點(diǎn)及選擇的因素
- AccuFlux®助力冷凍干燥過(guò)程中的熱流測(cè)量與控制
- 高均勻度氧化鋁微球的制備流程介紹
- 凍干機(jī)在IVD(體外診斷試劑)行業(yè)的應(yīng)用
- 全自動(dòng)凍干機(jī)在醫(yī)療、制藥、食品加工領(lǐng)域的應(yīng)用特點(diǎn)
- 阿自倍爾泰事達(dá)機(jī)電設(shè)備(上海)有限公司誠(chéng)招銷售經(jīng)理
- 邀請(qǐng)函：2024年9月博醫(yī)康凍干技術(shù)集訓(xùn)營(yíng)
- 會(huì)議邀請(qǐng)：2024年7月博醫(yī)康凍干技術(shù)進(jìn)階集訓(xùn)營(yíng)
- 會(huì)議誠(chéng)邀：2024年5月博醫(yī)康凍干技術(shù)進(jìn)階集訓(xùn)營(yíng)
- 跨越領(lǐng)域，探索可能—2024博醫(yī)康凍干集訓(xùn)營(yíng)誠(chéng)邀參與
- 會(huì)議邀請(qǐng)：博醫(yī)康全國(guó)專家級(jí)凍干研討會(huì)-深圳站
- 會(huì)議預(yù)告：2023年12月博醫(yī)康全國(guó)專家級(jí)凍干研討會(huì)
- 開(kāi)譜儀器實(shí)驗(yàn)室基礎(chǔ)型凍干機(jī)免費(fèi)試用活動(dòng)火熱進(jìn)行中
Copyright(C) 1998-2025 生物器材網(wǎng) 電話：021-64166852;13621656896 E-mail：info@bio-equip.com
