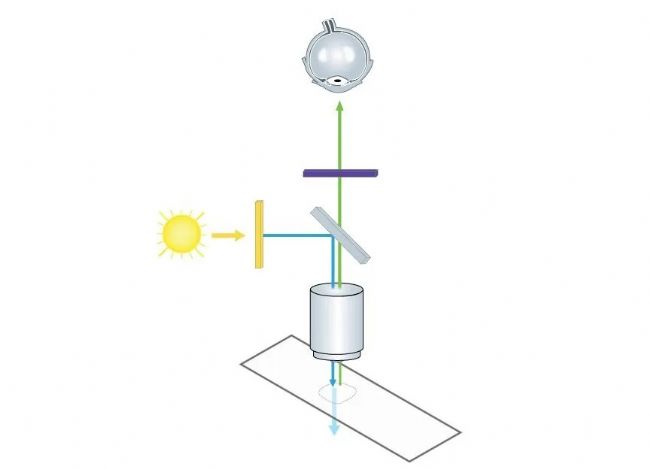

圖 3：熒光外延照明需要一個二向色鏡（灰色），它能夠?qū)⒓ぐl(fā)光（藍色）反射到試樣上，并將發射光（綠色）傳遞到檢測端。激發光的波長可通過相應的濾光片（橙色）進行預選。朝向檢測側的濾光片（紫色）只允許熒光團的波長通過，并排除激發光的殘余雜散光。

遺憾的是，由于鐵幕之間缺乏信息交流，Ploem 并不知道俄羅斯的發展情況。盡管如此，他還是自己開始使用二向色分光鏡。針對 Ploem 的特殊情況，他與著名的特種玻璃生產商肖特公司（美因茨）共同開發了一種可反射藍光和綠光的分光鏡（Ploem，1965 年）。之后，他用 Leitz 公司提供的中性分光鏡改裝了一臺 "Opak" 外延照明器，通過引入一個帶有四個不同二向色分光鏡的滑塊，他可以在紫外線、紫光、藍光和綠光之間非�？焖�、方便地改變激發光的波長（Ploem，1967 年）（圖 4）。

圖 4：熒光多波長外延照明器，帶有四個安裝在滑塊中的二向色分光鏡，用于紫外、紫光、藍光和綠光的入射照明。由阿姆斯特丹大學制造（Ploem，1965 年）。

熒光濾光器立方體

開發二向色分光鏡以產生不同波長的激發光具有重要的優勢。當時，紫外光譜（約 100 nm - 380 nm）的激發光非常普遍，但卻有一個惱人的副作用：自發熒光。很多組織物質都會被紫外線激發，從而產生微弱的背景光（圖 5）。通過將二向色鏡的反射波長調整到綠色或藍色范圍，Ploem 能夠達到當時非常常用的兩種熒光染料 FITC（494 納米）和 TRITC（541 納米）的激發最大值，而不會產生自發熒光。FITC（異硫氰酸熒光素）和 TRITC（四甲基羅丹明-5（和 6）-異硫氰酸酯）可與抗體耦合，目前仍用于免疫熒光顯微鏡。通過在較小范圍內達到其激發最大值，組織標本的對比度得到了顯著增強（圖 5）。使用 Ploem 的二向色分光器產生的激發光束能有效地與 FITC 的激發最大值相匹配，即使是發射光譜很差的光源也能使用。

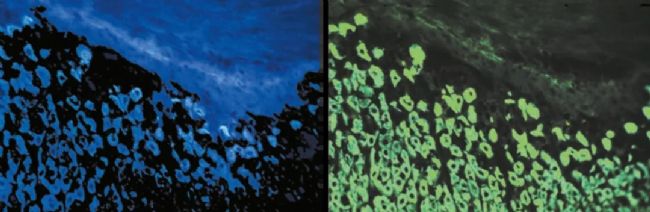

圖 5：左圖：用寬波段紫外激發光照射標記有免疫標記（FITC）的組織細胞。注意帶有藍色自發熒光的組織結構。右圖 使用窄波段藍光（490 納米）外延照明，對相同的組織和相同的 FITC 標記進行免疫染色。注意圖像對比度的增加（Ploem，1967 年）。

有鑒于此，現在可以利用外延照明的優勢，使用普通的高壓汞弧光燈提供藍光和綠光的窄帶激發。這一改進滿足了生命科學和醫學領域?qū)�熒光顯微鏡的需求。

根據 Ploem 的發明，Leitz 設計出了一種新型多波長熒光外延照明器，它帶有四個旋轉式二向色分光鏡，可在紫外、紫光、藍光和綠光范圍內激發標本，這就是 Leitz PLOEMOPAK。

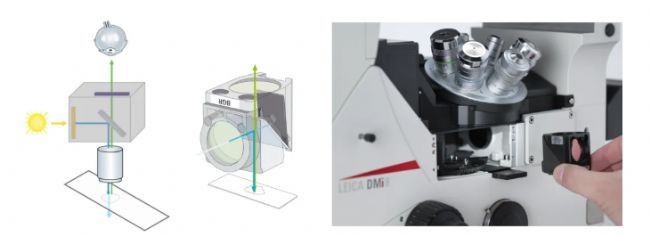

萊茨員工卡夫（W. Kraft）取得了更大的成就，他將二向色分光器與適當?shù)募ぐl(fā)和發射濾光器組合在一個工件上，即所謂的濾光器立方體或?yàn)V光器塊（卡夫，1969 年和卡夫，1972 年）（圖 6）。他的研究成果是設計出了一種外延照明器，該照明器帶有多組四個這樣的濾光器立方體，如今幾乎所有的多波長熒光顯微鏡都是以這些濾光器立方體為基礎的。
