從技術上講，所有成像步驟的目標是期望以高通量方式拍攝理想分辨率（細胞到亞細胞）的細胞/器官/組織/完整實驗?zāi)Ｐ蛨D像。在眾多的成像技術中，光片顯微鏡（LightSheet Mciroscope, LSM）因其優異的光切成像能力和高質量的成像速度而特別適用于透明化組織或模式生物的 3D成像。實際圖像采集及應用中，應根據實驗需求平衡圖像質量、采集數據量和采集時間，不言而喻更高分辨率的圖像會增加數據量及采集時間。而隨著檢測物鏡NA值的增加，橫向分辨率比軸向分辨率增加得更快，這使得保持空間分辨率各向同性變得更加困難。所以，LSM實際使用過程如何根據實驗需求選擇合理拍攝條件尤為重要。

锘海LS18平鋪光片顯微鏡不僅可以實時預覽和自動校準光片，且可以根據用戶成像應用需求靈活調整平鋪光片數量（1-10 tile），以滿足快速和高分辨成像的不同需求。通常在某一放大倍數下，通過選擇合適的平鋪次數得到的軸向分辨率，以接近橫向分辨率即可實現空間分辨率的各向同性，這種性能對于重要結構信息的判斷尤為重要，對于原始信號的保真性也尤其重要，可以更大程度的減少光學畸變對原始信號的影響及數據的解讀、分析。

LS18平鋪光片顯微鏡具有各向同性分辨率的成像能力，但我們建議用戶應在特定應用中合理地選擇空間分辨率及平鋪次數，兼顧數據存儲、軟件圖像處理能力和數據分辨率之間的平衡，毋庸贅述圖像采集時間和數據量隨3D 空間分辨率和組織大小成比例增加。锘海LS18平鋪光片顯微鏡給予客戶更大權限的選擇，可靈活選擇少量平鋪、不平鋪傳統光片成像模式，可有效提高成像效率、縮短成像時間、減輕對數據存儲和處理壓力，對于僅僅是簡單定性或分辨率要求不高的成像實驗相對高效。同時亦可以選擇多次平鋪的專利模式，可以有效提升采集信號的各項等性空間分辨率，滿足高質量數據的解讀需求，此類模式在同等空間分辨率條件下，成像效率、成像時間顯著優于傳統光片對數據的采集。

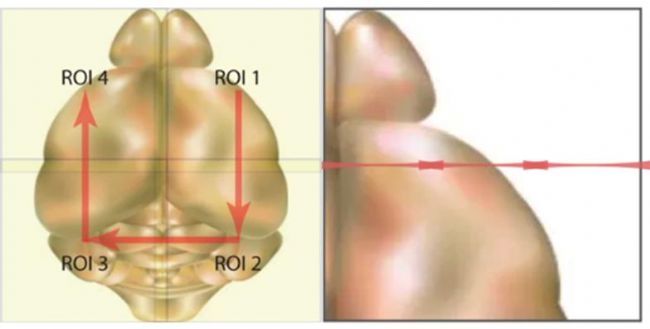

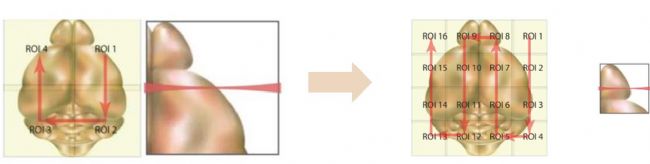

通過比較圖像采集和圖像重建過程，可以清楚地揭示使用常規光片顯微鏡和平鋪光片顯微鏡在相同空間分辨率下對相同樣本體積進行成像的不同效率。

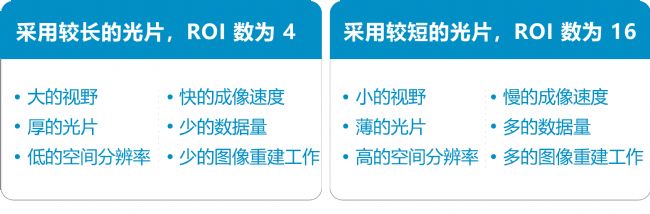

• 針對大組織樣本成像時，傳統光片顯微鏡空間分辨率和成像視野之間存在矛盾

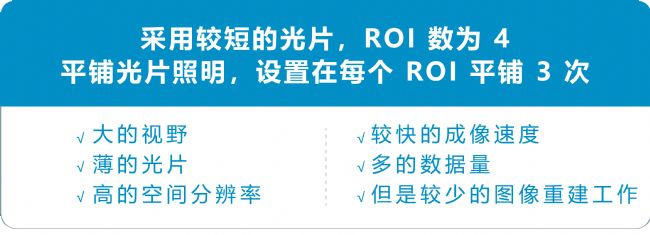

• 鏡锘海LS18 平鋪光片顯微鏡，在保持大的成像視野、快的成像速度的情況下
  使用薄的光片厚度，實現大組織樣本高分辨率成像


以往我們的標準配置以高質量的各向同性分辨率成像設置（標準模式）為主，目前考慮到客戶多樣化的需求，更加靈活的專家模式即將開放給廣大用戶。以下展示一組成像結果的對比用于說明不同平鋪次數成像模式之間的差異，可以讓大家更直觀地了解平鋪所帶來空間分辨率優勢所在：

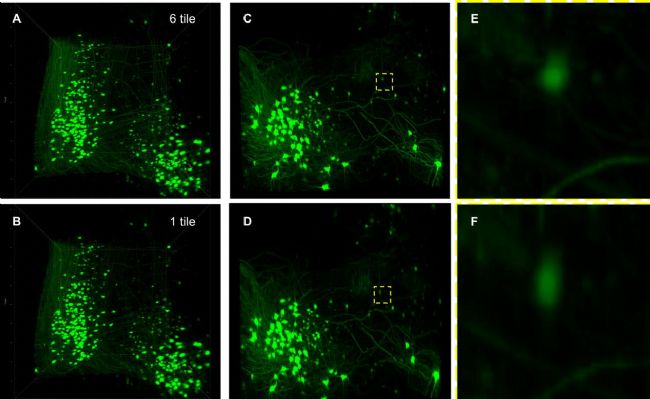

使用锘海LS18平鋪光片顯微鏡對透明化Thy1-eGFP 小鼠脊髓成像（6.3X），分別使用平鋪6次（6 tile，上行圖像）和1次（1 tile，下行圖像）模式進行對比，如圖橫向（A-B）和軸向（C-D）更大強度投影（MIP）。（C）和（D）中選定區域（黃色）的放大視圖分別為（E）和（F），即使是較小胞體的形態在6 tile模式下依舊清晰可辨，但是在1 tile模式下會丟失部分信息，但是毫無疑問1 tile的速度相比于6 tile模式至少可提升6倍之多！

平鋪 LSM 比傳統 LSM 更有效地對具有高空間分辨率的透明化組織進行成像，因?yàn)橥ㄟ^(guò)平移光片而不是樣本來減少對樣本的擾動，這樣更快、更準確、更靈活。锘海LS18平鋪光片顯微鏡可以與所有組織透明化方法兼容，并且可以靈活地滿足不同的成像需求，可通過相位調制對光片進行自動校準，因此也很可靠且易于操作。

锘海LS18平鋪光片顯微鏡不僅注重3D成像能力，滿足從透明化大組織中獲得所需的數據，同時還注重優化和調整成像性能的能力，使得顯微鏡更靈活的兼容各類應用場景。與其他光片顯微鏡不同，LS18平鋪光片顯微鏡采用專利的光學設計和相位調制方法，使其在透明化組織成像方面的能力、可靠性和靈活性更高。與其他光片顯微鏡相比，LS18平鋪光片顯微鏡具有多項先進功能：首先，基于自主研發的平鋪專利技術，與傳統 LSM 相比，平鋪光片用于樣品照明時空間分辨率和成像效率可以同時得到提高，解決空間分辨率與丞相速度之間的矛盾。其次，檢測物鏡NA、檢測放大倍率和激發光片平鋪次數可輕松調節，使顯微鏡能夠以微米級到亞微米級的空間分辨率對厘米級的透明化組織進行3D成像。第三，由二進制空間光調制器 (SLM) 進行相位調制生成的照明光，可滿足樣品照明時靈活的的平鋪光片數量需求，且調制便捷只需要軟件參數設置，無需任何硬件調試。此外，通過 SLM 的相位調制，可校正幾乎所有的對準誤差，這重要的保障了光片顯微鏡成像性能的穩定性及成套系統可靠性。顯微鏡與所有組織透明化方法兼容，并且很容易適應通過不同方法得到的不同形狀和機械強度的組織成像。

參考文獻

Chen Y, Li X, Zhang D, et al. A Versatile Tiling Light Sheet Microscope for Imaging of Cleared Tissues. Cell Rep. 2020;33(5):108349. doi:10.1016/j.celrep.2020.108349Susaki EA, Ueda HR. Whole-body and Whole-Organ Clearing and Imaging Techniques with Single-Cell Resolution: Toward Organism-Level Systems Biology in Mammals. Cell Chem Biol. 2016;23(1):137-157. doi:10.1016/j.chembiol.2015.11.009

锘海LS18平鋪光片顯微鏡 ——專為透明化樣品設計的高速高分辨三維熒光顯微鏡成像系統

針對透明化樣品的3D熒光成像，采用與西湖大學高亮（平鋪光片技術發明人）實驗室共同研制的光片顯微鏡Nuohai LS 18，其運用創新的平鋪光片技術，克服了傳統光片顯微鏡中空間分辨率、光學層析能力和成像視野大小之間的矛盾，從而獲得均勻高分辨率的3D熒光圖像，廣泛應用于腦科學、腫瘤學、藥物研發、干細胞研究、組織胚胎學、組織病理診斷等各個領域。
