為什么蛋白質與包裝容器之間的相互作用很重要？
在制造、存儲和運輸過程中，注射用蛋白質藥物會接觸到金屬、玻璃、油和聚合物等多種表面和材料。從最初的蛋白合成用的不銹鋼容器，到最后注射入人體前的玻璃針管都會涉及。蛋白質固有的表面活性可導致它們與表面相互作用，從而產生可能的變性和后期聚集。這種聚集會產生與安全相關的問題，例如不良的免疫反應，不良的交叉反應或功效喪失。

輔料蛋白質保護機制
輔料（賦形劑）是蛋白質制劑的添加劑，有助于穩定蛋白質的結構，并最大程度地減少潛在的有害聚集、級聯反應。它們的范圍從簡單的緩沖液到更復雜的成分如氨基酸，糖，表面活性劑和抗氧化劑等。表面活性劑或表面活化物質，在決定蛋白質通過潛在的三種可能機制與表面相互作用中起主要作用（圖1）：


1. 共配制：藥物制劑中的表面活性劑/活化物質在蛋白質分子上形成保護層，從而防止它們粘附到容器表面上。
2. 表面相互作用：表面活性劑/活化物質在容器表面形成保護層并抑制蛋白質吸附。
3. 蛋白質相互作用：表面活性劑/活化物質與吸附的蛋白質相互作用并將其從表面去除。

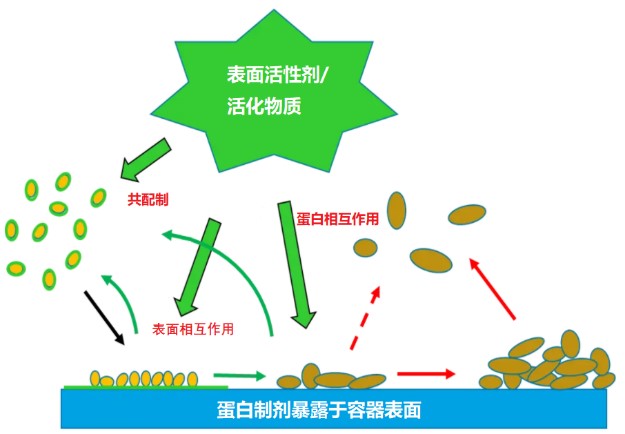

  圖1：代表表面活性劑/活化物質保護藥物蛋白質的三種可能機理的示意圖：共配制，表面相互作用和蛋白質相互作用。

QSense QCM-D如何幫助量化蛋白質表面吸附?
表面敏感的QSense耗散型石英晶體微天平（QCM-D）技術可用于評估蛋白質如何與生產容器，加工材料（例如過濾器），儲存容器或運輸裝置相互作用。QCM-D是一種基于石英壓電效應傳感器的表面技術，可實時監控表面的納米/納克級變化。

由于可以在QCM-D傳感器上準備多種不同的表面材料，輕松研究各種不同材料的性質便成為了可能。該技術可以量化與表面相互作用的蛋白質的量（質量和厚度），以及由于蛋白質溶液和QCM-D傳感器之間的相互作用而導致的結構（粘彈性）特性變化。可以評估賦形劑的存在及其他配方條件例如濃度，pH或緩沖液類型等等，對吸附特性的影響。類似如溫度波動，pH值變化或攪拌之類的壓力同樣可以很容易被探測到。

QSense提供了多種現成的傳感器表面，可模仿各種存儲罐，過濾器和運輸表面材料。QSense可提供定制的表面，以滿足特定的工業需求。下面是瑞典百歐林當前提供的與制藥相關的QCM-D傳感器列表：

制藥相關的QCM-D傳感器列表：

塑料包裝	包袋
聚丙烯，PP 聚氯乙烯，PVC 聚對苯二甲酸乙二醇酯，PET 聚甲基丙烯酸甲酯，PMMA	環烯烴聚合物，COP 環烯烴共聚物，COC
玻璃容器	過濾材料
硼硅酸鹽玻璃（小瓶，注射器，實驗室用具） 鈉鈣玻璃	聚偏二氟乙烯PVDF 聚四氟乙烯，PTFE 聚碳酸酯，PC 聚醚砜，PES 聚對苯二甲酸乙二醇酯改性的PET-G
預填裝注射器	其他相關材料
聚二甲基硅氧烷 PDMS 硅油	聚苯乙烯 纖維素 不銹鋼 尼龍 聚氨酯 醋酸纖維素 聚丙烯腈

注：可根據要求定制傳感器表面。

演示案例：如何使用QCM-D量化蛋白質-表面相互作用
在本案例研究中，存在/不存在藥物制劑聚山梨酯20（PS20）的條件下，模型蛋白溶菌酶被吸附在聚偏二氟乙烯（PVDF），聚苯乙烯（PS），聚四氟乙烯（PTFE）和不銹鋼上。

PVDF通常用作蛋白質溶液的過濾材料。PS用來模仿診斷儀器和一次性實驗室用具如培養皿，組織培養容器，燒瓶和移液器。PTFE由于出色的化學相容性和耐熱性，已用于各種應用包括過濾器，閥門，配件，密封件，墊圈，儲罐，容器和管道。不銹鋼來模擬生產容器表面。

在PBS緩沖液中制備10mg/mL（1％）的溶菌酶，0.05％聚山梨酯20（PS20）（V/V）。使用蠕動泵將溶液以100µL/min的流速泵入QSense QCM-D儀器中。

在每種類型的表面上進行了以下4組實驗（括號定義吸附機理）：


1. PBS基線→溶菌酶+PS20混合物的吸附→PBS緩沖液洗滌（共配制）
2. PBS基線→PS20→溶菌酶→PBS緩沖液洗滌（表面相互作用）
3. PBS基線→溶菌酶→PS20→PBS緩沖液洗滌（蛋白質相互作用）
4. PBS基線→溶菌酶→PBS緩沖液洗滌（對照）


QCM-D實時監控兩個參數：頻率和能量耗散（D）。頻率與質量變化有關：頻率下降表示物質吸附。耗散與吸附物質的柔軟度或粘彈性有關：耗散增加表示吸附物質較為柔軟。耗散與頻率D/f的比值可以提供與蛋白質變性有關的有價值信息。

吸附表面的影響：
結果表明，表面組分顯著影響蛋白質的吸附量（圖2）。在親水性不銹鋼上吸附量最高，而在疏水性PTFE上吸附量最低（圖2c和2d）。

表面活性劑的影響：
當PS20存在時，無論是其在溶液中還是預先吸附在表面上，都大大降低了PVDF和聚苯乙烯表面上的蛋白質吸附（圖2a和2b）。相反地，在PTFE和不銹鋼表面上并未觀察到PS20的顯著吸附（圖2c-2d）。

當將表面活性劑混合到藥物制劑中（共配制）時，其表面保護作用類似于表面上預先吸附的表面活性劑層（表面相互作用）。通過PS20（蛋白質相互作用）對吸附的蛋白質層進行后處理不會導致明顯的蛋白質去除。

耗散與頻率比值（D/f）：
（D / f）在圖2中顯示為紅色“x”，提供了有關吸附物質柔軟度的信息。吸附質量的任何結構變化，例如由于添加表面活性劑，會改變?cè)摫壤�的變化。在不銹鋼表面上，所有條件下D / f均保持恒定且較低，這表明吸附的物質是剛性的，并且不受表面活性劑的影響（圖2d）。由于可能變性的蛋白質構型，已經形成了剛性結構。在聚合物表面上，當存在PS20時，D / f增加（圖2a，2b和2c），表明在表面活性劑存在下，這些表面上的吸附物質相對較軟。
  圖2：在PVDF，（b）聚苯乙烯，（c）PTFE，（d）不銹鋼上存在/不存在聚山梨酯20的情況下，溶菌酶吸附的頻率（質量）變化和D / f值（3倍頻的D / f）。

柱狀圖的總高度代表緩沖液洗滌之前的總質量吸附，較淺的陰影部分表示緩沖液洗滌后被洗去的質量，較深的陰影部分表示緩沖液洗滌后的殘留質量。（數據來自瑞典百歐林。）
可以發現聚山梨酯20和蛋白質保護作用機制取決于所討論的表面材料。這個例子說明了表面活性劑如何通過在蛋白質和材料表面之間形成保護性屏障來保護蛋白質不與表面相互作用。該數據還可能揭示當吸附到特定表面（如不銹鋼）上時蛋白質會變性，以及進一步表面相互作用時可能發生聚集的風險。

使用QSense QCM-D研究醫藥相關TOP 5的文章
許多出版物中已經報道了使用QCM-D技術在醫藥領域中的相關研究。在這里，我們列出了TOP5文章，供讀者參考。

1. J. Li et al. “Mechanistic Understanding of Protein-Silicone Oil Interactions” Pharm Res 2012, 29 (6), 1689-1697. https://www.ncbi.nlm.nih.gov/pubmed/22350802
2. S. Zheng et al. “Particle Characterization for a Protein Drug Product Stored in Pre-Filled Syringes Using Micro-Flow Imaging, Archimedes, and Quartz Crystal Microbalance with Dissipation” The AAPS Journal 2017, 19 (1), 110-116. https://link.springer.com/article/10.1208/s12248-016-9983-1
3. A. Oom et al. “Surface interactions of monoclonal antibodies characterized by quartz crystal microbalance with dissipation: Impact of hydrophobicity and protein self‐interactions” J Pharm Sci 2011, 101(2): 519-529 https://doi.org/10.1002/jps.22771
4. Wiseman ME, et al. “Antibody adsorption and orientation on hydrophobic surfaces” Langmuir 2012 28:1765–1774. https://pubs.acs.org/doi/10.1021/la203095p
5. J. Li et al. “Adsorption of polypropylene oxide-polyethylene oxide type surfactants at surfaces of pharmaceutical relevant materials: effect of surface energetics and surfactant structures” Phar Dev Technol 2019 24:70-79 https://www.tandfonline.com/doi/abs/10.1080/10837450.2018.1425431
