Field-based Phenotyping 大田高通量作物表型成像分析技術方案

瀏覽次數：4552　發布日期：2019-8-21　來源：本站　僅供參考，謝絕轉載，否則責任自負

本專輯主要介紹大田（野外）作物高通量、無損傷表型組學研究技術方案，以滿足野外大田作物不同實驗研究、不同預算條件下作物遺傳育種（如抗性篩選等）、表型分析與表型大數據建設、生理生態研究（如脅迫生理等）、種質資源保護與品種檢測鑒定、病害預測預報等需求。

手持式、便攜式儀器無疑是野外大田作物表型分析性價比高、使用靈活方便的設備，如手持式FluorPen葉綠素?zé)晒鈨x、手持式SpectraPen/PolyPen高光譜儀、IQ智能手持式高光譜成像儀、FluorCam便攜式葉綠素?zé)晒獬上駜x、Thermo-RGB冠層溫度與彩色成像融合分析技術等，多種儀器可以進行各種各樣組合成技術方案進行配合使用，不僅可以在葉片水平上，而且可以在植物冠層水平上（如IQ智能手持式高光譜成像儀）進行大田作物/植物無損傷表型測量分析與生理生態研究。

野外大田高通量作物表型成像分析技術方案主要有以下技術及方案：

PhenoDATA^®表型分析傳感器技術

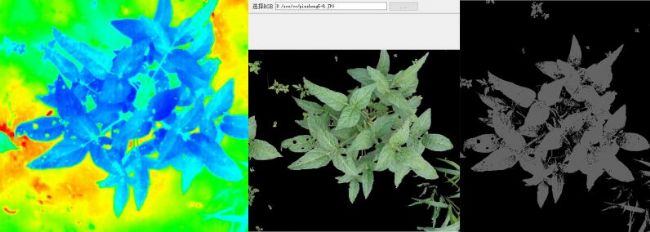

1、 Thermo-RGB可見光與紅外熱成像融合分析技術：用于成像分析作物冠層形態結構及溫度動態、陰影效應等，包括覆蓋度、陽光照射葉片（SL）占比、陰影葉片（ShL）占比、土壤（Soil）占比及相應溫度信息（最高溫度、最低溫度、平均溫度、溫度頻率直方圖等），還可以分析測量葉片顏色和形態如長、寬、面積、長寬比等等�？缮�(jí)為Thermo-NDVI紅外熱成像與多光譜成像融合分析。

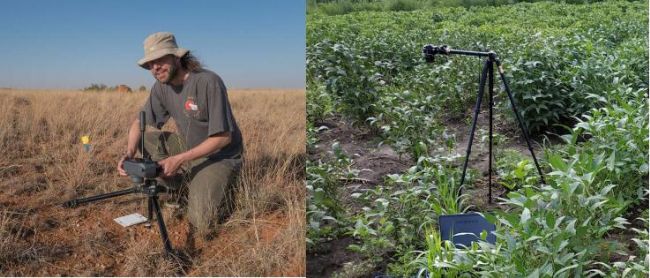

2、 SpectraScan高光譜成像分析技術：包括400-1000nm、600-1640nm、900-1700nm、1000-2500nm、400-2500nm及MWIR中波段紅外高光譜、LWIR長波段紅外高光譜等高端高光譜成像技術，及不同算法數據分析處理技術方案，全方位、大數據、高靈敏度、非損傷分析作物生理生化及形態結構功能表型數據，如基于植物光譜反射指數的決策樹、冠層光譜特征與區分技術、SAM/SID快速檢測技術等等。

3、 SIF（陽光誘導葉綠素?zé)晒猓└吖庾V成像技術：由Specim公司與德國Juelich研究中心為歐洲太空局（ESA）地球探測項目（FLEX）研制的Hyplant傳感器（AisaIBIS），是世界上第一款商業化高光譜葉綠素?zé)晒獬上駜x，采用夫瑯和費線深度法，可以檢測太陽輻射誘導葉綠素?zé)晒猓⊿un-induced Fluorescence），用于陸空雙基植物葉綠素?zé)晒飧吖庾V成像測量分析，可得到NDVI、EVI、F760（植物葉綠素?zé)晒猓┑葏?shù)。

4、 FluorCam葉綠素?zé)晒獬上窦夹g(shù)：“作物產量的提高需要同步化綜合評估作物形態性狀和生理性狀，高通量定量化作物生理狀態測量分析技術尤為重要，而葉綠素?zé)晒獬上窦夹g(shù)是監測作物生理性狀表型的最適合的技術”（德國植物遺傳與作物研究所IPK Henning Tschiersch教授等，2018）。作為作物生理性狀表型（光合生理生態、光合效率、適合度、脅迫與抗性檢測分析等）最靈敏的“探針”，國際上幾乎所有的知名表型研究機構都配備有FluorCam葉綠素?zé)晒獬上裨O(shè)備。由下面RGB成像（測量指標為葉面積area）、FluorCam葉綠素?zé)晒獬上瘢y(cè)量指標為熒光衰減指數Rfd）及高光譜成像（測量指標為植被歸一化指數NDVI）結果可以看出，Rfd指數最為靈敏，在脅迫施加2小時后即可檢測出，RGB成像最不靈敏——20小時后才檢測出脅迫影響。

5、 PhenoCOSM^®表型實驗?zāi)M技術：基于SoilTron^®小型蒸滲儀技術，在野外離體土壤柱體（與大田土壤隔離）或原位miniPlot植物培養情況下，模擬自然條件并利用綜合傳感器技術在線監測環境因子如土壤水分、土壤溫度、營養鹽、空氣溫濕度、太陽輻射，及植物性狀如莖干生長、果實生長、光合作用、莖流、NDVI/PRI、葉綠素?zé)晒�、根系生長等。

6、其它技術：包括激光掃描技術及NIR紅外成像技術等，前者用于作物形態結構測量和3D點云建模，后者波段范圍900-1700nm，用于作物水分分布分析。

PlantScreen-R移動式植物表型成像分析技術

PlantScreen-R移動式植物表型分析系統（PlantScreen rover system）為知名大型移動式葉綠素?zé)晒獬上裣到y(tǒng)（Rover FluorCam）的升級版，4個輪子帶驅動，以便于大田移動，適于溫室及野外大田作物原位表型成像分析測量，具備PlantScreen幾乎所有成像分析功能及表型大數據數據庫等。標配為RGB成像分析、FluorCam（35x35cm）葉綠素?zé)晒獬上穹治觯蛇x配高光譜成像、紅外熱成像、3D激光掃描等功能模塊，成像高度可調（標配最高植株高度可達1m），是田間作物高通量表型分析、植物生理生態研究的重要儀器設備，可直接對野外植物或田間栽培作物進行原位成像測量分析，還可與SoilTron多功能小型蒸滲儀配合使用，直接對SoilTron培養植物進行成像分析。

PlantScreen野外高通量植物表型分析技術

建立對野外生長植物迅速、準確、高通量非損傷多性狀表型分析能力，是21世紀作物遺傳育種面臨的最大挑戰（Andrade-Sanchez et al.2014, Furbank and Tester 2011, Houle et al. 2010）。野外高通量植物表型分析平臺對遺傳學、生物技術、作物育種，及作物對氣候變化、土壤、耕作管理的響應研究監測等，特別是現代農業、智慧農業都具有無比重要的意義。
PlantScreen野外高通量植物表型分析平臺集成了自動化控制系統、葉綠素?zé)晒獬上駵y(cè)量分析、植物熱成像分析、植物高光譜分析、RGB彩色成像分析及互聯網＋表型大數據平臺等現代先進技術，以最優化的方式實現野外植物原位高通量表型分析測量、植物脅迫響應與作物抗性成像分析測量篩選、植物生長分析測量、性狀識別及植物生理生態分析研究等。作為全球第一家研制生產植物葉綠素?zé)晒獬上裣到y(tǒng)的廠家，PSI公司在植物表型成像分析領域處于全球的技術前列，大面積葉綠素?zé)晒獬上穹治龅瘸上穹治銎脚_(tái)使PlantScreen成為植物表型分析與功能成像分析的最為先進的儀器設備。

PhenoPlot 輕便型作物/植物表型成像分析技術

PhenoPlot 輕便型植物表型成像分析系統由輕便型可移動式表型掃描成像臺架、成像單元及分析軟件構成，采用STP（sensor-to-plant）技術，成像單元可沿臺架橫軸左右自動定位成像(樣帶式)，高度可調。標準配置包括Thermo-RGB成像分析、高光譜成像分析，可選配Thermo-NDVI成像分析、FluorCam葉綠素?zé)晒獬上駟卧騍IF太陽光誘導葉綠素?zé)晒飧吖庾V成像單元、PhenoCOSM生理生態實驗?zāi)M監測系統等。

PhenoCOSM集裝箱式植物培養與表型觀測技術

集裝箱式植物培養與表型觀測系統是在PSI集裝箱式生長艙（Growth Capsule）的基礎上，加配各種植物表型性狀傳感器組成的植物培養與表型觀測系統，可同時滿足植物培養與表型性狀的監測，包括PAM脈沖調制葉綠素?zé)晒鈪?shù)監測（反應植物生理性狀）與OJIP快速熒光動力學監測，植物莖流、莖干生長、果實生長、光合作用、冠層溫度、NDVI/PRI（冠層光譜監測）等形態與生理性狀監測，及環境因子包括空氣溫濕度、光源、CO2、土壤水分調控監測。整套系統采用集裝箱式設計，由一個獨立的單元或兩個單元組成，方便移動運輸,該系統意味著可以在任何地點、任何環境條件下進行全天候生態環境模擬植物培養與表型性狀觀測，無需另建溫室等，是植物培養與表型觀測的“房車”。

PhenoUAS無人機遙感植物表型分析技術

PhenoUAS由易科泰自行研制的4旋翼或8旋翼專業遙感無人機平臺，搭載RGB成像、紅外熱成像、多光譜成像及高光譜成像單元組成的空基作物表型成像分析平臺，可與地面FluorPen葉綠素?zé)晒鈨x、SpectraPen或葉夾式PolyPen高光譜儀、IQ高光譜成像儀、LCi-T便攜式光合儀等組合使用，從葉片水平到冠層水平，全面、高通量、無損傷觀測分析植物表型。作為世界知名高光譜成像生產廠商Specim在中國的高光譜無人機應用創新服務中心，易科泰生態技術公司及西安光譜成像與無人機遙感研究中心可以提供無人機遙感植物表型分析全面解決方案。

技術方案詳細內容請點擊：
http://www.kmsnd.com/imgatl/2019/2019082139503720.pdf

索取資料

來源：北京易科泰生態技術有限公司
聯系電話：13718717100
E-mail：sales@eco-tech.com.cn
