• 成骨細胞
• ​骨細胞
• 破骨細胞
• 造骨祖細胞

軟骨與骨骼共同作用，形成所謂的骨骼組織。這種特殊的結締組織既柔韌又堅硬。三種不同類型的軟骨是：

• 透明軟骨
• 纖維軟骨
• 彈性軟骨

此外，維生素C也是一種雙折射材料，可誘導成骨細胞中骨基質基因表達，與減緩固關節炎相關，對骨骼健康至關重要。

了解線性偏振光顯微鏡和圓形偏振光顯微鏡

要使用偏振光顯微鏡捕捉骨骼、軟骨、維生素C和其他雙折射材料的高質量圖像，首先必須了解線性偏振光和圓形偏振光的照明方法。

光源會產生非偏振光，這種光會在所有360度方向上振動。當非偏振光穿過偏光鏡時，會轉換成線性偏振光。線性偏振光穿過樣品。如果樣品是各向同性的（所有方向上的光學特性一致），則不會影響偏振光，光將保持相同的偏振狀態。然而，如果樣品是各向異性的，那么當光通過時，就會改變光線的偏振狀態。這種偏振變化可使光穿過一個與偏光鏡垂直的檢偏器。

線性偏振的一個缺點是會形成出現在視場中的等旋線，即馬耳他十字圖案（帶有V形臂的十字）的黑帶。當成像樣品具有徑向?qū)ΨQ性時，會導致偏振光圍繞徑向中心分裂而產生無法穿過檢偏鏡的光線，就會發生這種情況。馬耳他十字會導致強度降低，從而影響圖像的量化或分析用途。

而圓形偏振則沒有這個缺點。圓形偏振還可以使用偏光鏡將普通光轉換為在單一平面上振動的光（線性偏振光）。然而，在圓形偏振中，雙折射材料（如四分之一波板）要與偏振光路徑上的偏光鏡成45°角放置。光會發生相移，即光波穿過材料所用時間的差異。這就產生了具有圓形旋轉場的光。當圓形旋轉光穿過樣品時，會在所有360度的旋轉位置上發生折射。如果在折射光的路徑上放置一塊與第一塊板成90°的第二塊四分之一波板，這種效應就會抵消。這將再次產生線性偏振光，然后可使其穿過檢偏鏡的透射軸。需要說明的是，兩塊四分之一波板都相對于偏光鏡旋轉了45°角，但旋轉的方向相反。

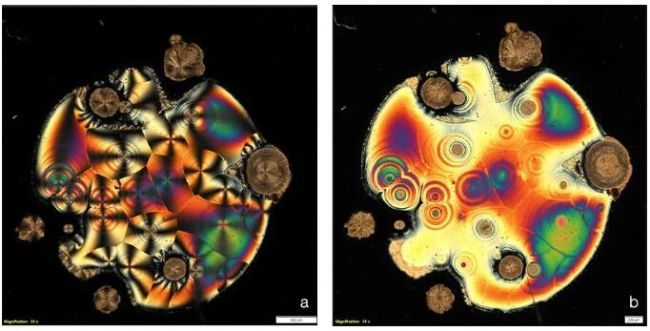

圖1. 使用Evident公司的偏振光顯微鏡、SLIDEVIEW VS200研究級玻片掃描儀和MPLFLN40X（0.75 NA）物鏡對維生素C晶體進行成像：a）使用線性偏振光顯微鏡；b）使用圓形偏振光顯微鏡。（a）使用線性偏振，我們可以看到等旋線特征（黑帶）。（b）為同一樣品使用圓形偏振，我們看不到任何偽影。


使用偏振光顯微鏡對骨骼、軟骨和維生素C進行成像

維生素C，又稱抗壞血酸，是一種手性分子。當偏振光穿過維生素C晶體時，分子的手性會導致光的偏振平面出現旋轉現象。光的干涉會產生一系列顏色，形成美麗的圖像。

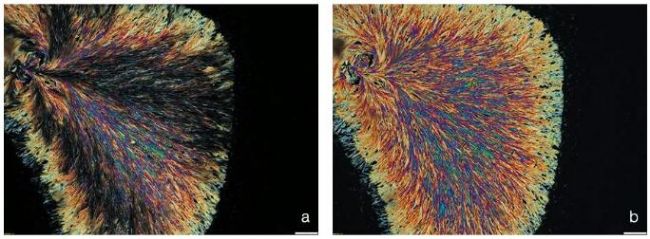

圖2. 偏振光顯微鏡下的維生素C圖像：a）使用線性偏振，我們可以看到等旋線特征（馬耳他十字）；b）使用圓形偏振，不會產生馬耳他十字。這里顯示的棕色石頭狀結構是非常厚的晶體。使用VS200研究級玻片掃描儀和MPLAPON50X（0.95 NA）物鏡拍攝的圖像。

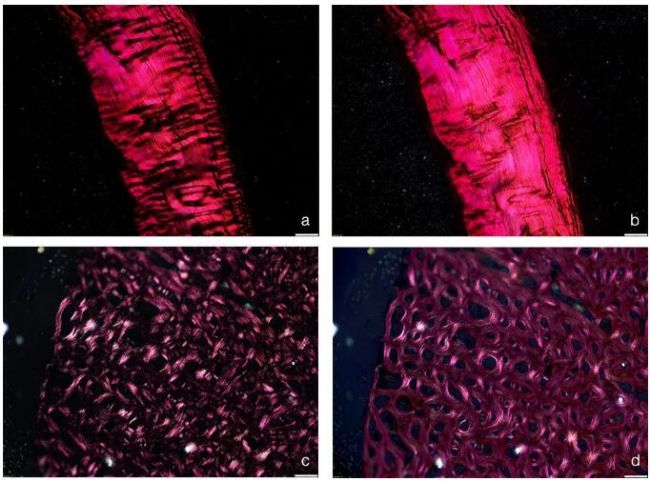

圖3. 結締組織和骨骼的圖像，在偏振光下可觀察到不同方向的膠原纖維。a）使用線性偏振光可視化的結締組織。b）使用圓形偏振光可視化的結締組織。c）使用線性偏振光可視化的橫向骨切片。d）使用圓形偏振光可視化的橫向骨切片。橫向排列的膠原纖維呈現亮色，而縱向排列的膠原纖維呈現暗色。介于橫向和縱向之間方向排列的纖維顯示出深淺不一的灰色。使用VS200研究級玻片掃描儀和MPLAPON50X（0.95 NA）物鏡拍攝的圖像。


適于這類應用的產品

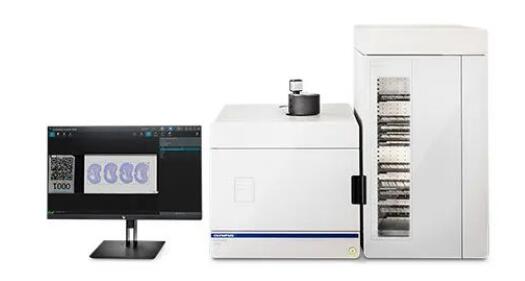

SLIDEVIEW VS200研究級全玻片掃描系統可以讓您能夠采集載玻片的高分辨率圖像并進行定量分析，以此實現對載玻片信息的充分利用。

• 一套系統實現五種觀察方法

• 可支持標準載玻片以及大尺寸載玻片

• 高通量

• 保存和調用采集設置，以此加快工作速度


參考文獻
1, Bromage, T., et al. 2023. "Circularly Polarized Light Standards for Investigations of Collagen Fiber Orientation in Bone（用于研究骨中膠原纖維方向的圓形偏振光標準）." The Anatomical Record. 274(1): 157–168.
2, Chin, K. Y., and I-N. Soelaiman. 2018. "Vitamin C and Bone Health: Evidence from Cell, Animal, and Human Studies（維生素C與骨骼健康：來自細胞、動物和人體研究的證據）." Current Drug Targets. 19(5): 439–450.
3, Aghajanian. P., et al. 2025. "The Roles and Mechanisms of Actions of Vitamin C in Bone: New Developments（維生素C在骨骼中的作用和作用機制：新進展）." Journal of Bone and Mineral Research. 30(11): 1945–1955.
4, Khebtsov, N., et al. 2016. "Chapter 1: Introduction to Light Scattering by Biological Objects（第1章：生物物體的光散射簡介）." Handbook of Optical Biomedical Diagnostics（《光學生物醫學診斷手冊》）. 2nd ed., vol. 1: Light-Tissue Interaction, edited by V. V. Tuchin.
5, Xia. Y., et al. 2016. "Chapter 1: Introduction to Cartilage（第1章：軟骨簡介）." Biophysics and Biochemistry of Cartilage by NMR and MRI. Royal Society of Chemistry. 1–43.
6, Clark. A., et al. 2002. "The Effects of Ascorbic Acid on Cartilage Metabolism in Guinea Pig Articular Cartilage Explants（抗壞血酸對豚鼠關節軟骨外植體軟骨代謝的影響）." Matrix Biology. 21(2): 175–184.
7, Mittelstaedt. D., et al. 2011. "Quantitative Determination of Morphological and Territorial Structures of Articular Cartilage from Both Perpendicular and Parallel Sections by Polarized Light Microscopy（利用偏振光顯微鏡從垂直切片和平行切片定量測定關節軟骨的形態結構和區域結構）." Connective Tissue Research. 52(6): 512–522.
