翼鬃麒科技（北京）有限公司自主研發型號YZQ-201A藻類光合儀 助力科研實驗，完成本文章中必要的部分實驗數據


作者：朱寅杰、姚詩詩
通訊作者：陶益
通訊單位：清華大學深圳國際研究生院

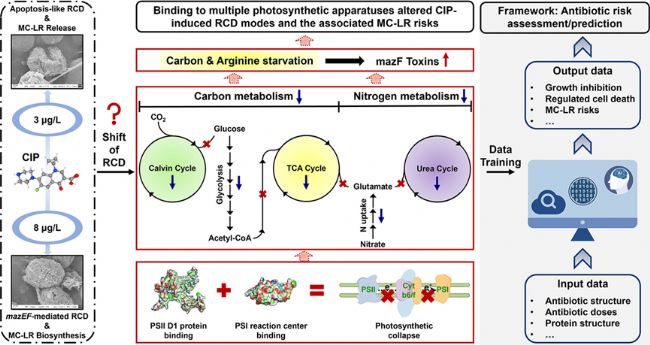

圖片摘要

成果簡介

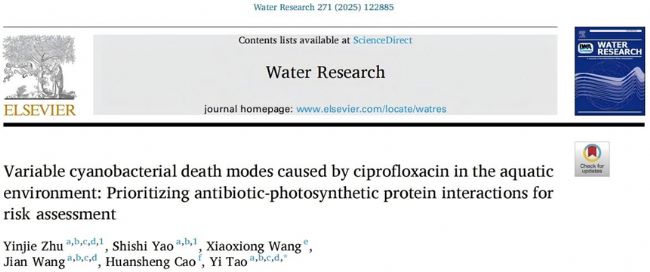

近日，清華大學深圳國際研究生院陶益副教授團隊在環境領域?qū)W術期刊Water Research上發表了題為“Variable cyanobacterial death modes caused by ciprofloxacin in the aquatic environment: Prioritizing antibiotic-photosynthetic protein interactions for risk assessment”的研究論文。文中識別了環境濃度環丙沙星在典型水華藍藻銅綠微囊藻細胞內的多重靶位點：除了結合DNA回旋酶造成DNA損傷之外，環境濃度環丙沙星在不同暴露水平下對銅綠微囊藻不同光系統反應中心產生差異化結合。這種差異化結合造成藍藻細胞內不同的碳氮代謝調控模式，使藻細胞在DNA損傷下執行不同的程序性死亡模式。本研究為進一步評估和預測環境濃度抗生素水生態風險提供了新的見解。

引言
不斷排放到水環境中的抗生素能夠和不同的光合蛋白表現出高親和力結合，干擾光合生物的能量代謝和生長，進而影響水生態系統的初級生產力。然而，當前的研究將抗生素對光合生物的亞致死作用主要?dú)w因于對光系統II（PSII）蛋白的損傷，而忽略了PSI 蛋白作為潛在靶標的可能。在本研究中，我們研究了環境濃度（3-8 μg/L）環丙沙星（CIP）對典型水華藍藻銅綠微囊藻的致死效應。研究發現，3-8 μg/L CIP通過損傷藍藻細胞的DNA造成細胞程序性死亡。此外，在不同暴露水平下，CIP對不同光合蛋白存在差異化損傷并影響了藍藻細胞的死亡表型。具體來說，3 μg/L CIP 僅同PSII的反應中心D1蛋白結合，上調了細胞三羧酸循環和脯氨酸分解代謝，以獲取ATP。這有利于細胞類凋亡（AL-RCD）的執行。然而，除了結合PSII上的D1蛋白之外，8 μg/L CIP還能夠和PSI的鐵-硫簇中心蛋白結合，造成整條電子傳遞鏈的崩潰，誘導碳和精氨酸饑餓。這使藻細胞死亡模式從AL-RCD轉變?yōu)?nbsp;mazEF系統介導的RCD（mazEF-RCD）。此外，在AL-RCD和mazEF-RCD細胞中，MC-LR的被動釋放水平和生物合成能力分別得到增強，表明CIP 暴露后MC-LR風險的提升。本研究強調了抗生素與不同光合蛋白之間復雜的相互作用，這些相互作用能夠改變不同環境濃度暴露水平下抗生素的致死效應。從化合物-光合蛋白相互作用的角度出發，該項研究能為評估和預測環境濃度抗生素的生態風險提供新的視角。

圖文導讀
環境濃度CIP和光系統反應中心的結合

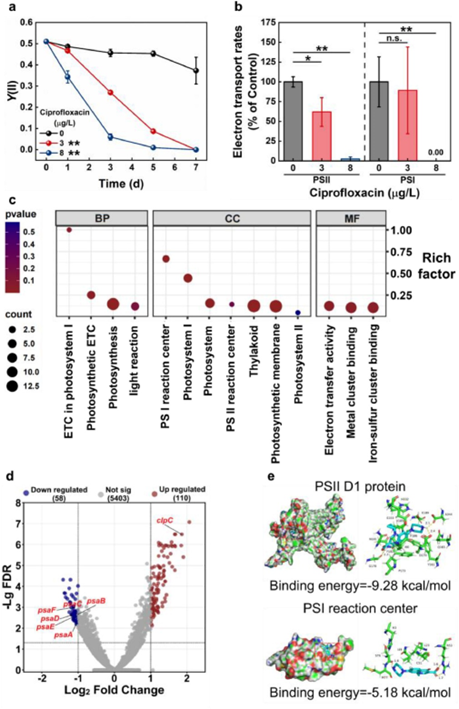

圖1：環境濃度CIP脅迫下藍藻 PSII光量子產率和 光系統電子傳遞速率的變化。8 μg/L CIP暴露組vs3μg/L CIP暴露組差異基因的 GO富集分析和 火山圖。(e) CIP和PSII D1蛋白以及PSI Fe-S簇中心蛋白的分子對接。

首先，通過光合電子傳遞速率檢測、PHYTO-PAM檢測和轉錄組學分析評估了CIP暴露對銅綠微囊藻細胞光合系統的損傷。3 μg/L以上的CIP對PSII的有效光量子產率[Y(II)]造成濃度依賴的持久性損傷（圖1a），并且降低了PSII中的電子傳遞速率（圖 1b）。在3和8 μg/L CIP暴露的藍藻細胞中，PSII的電子傳遞速率分別降低了38%和97%（圖1b）。然而，在8 μg/L CIP暴露的藍藻細胞中，PSI的電子傳遞完全崩潰（圖 1b）；而在3 μg/L CIP暴露下，藍藻細胞PSI的電子傳遞速率并沒有顯著變化（下降約∼10%），表明該暴露水平對PSI微弱的損傷。通過比較3和8 μg/L CIP暴露下細胞的轉錄組數據發現，8 μg/L CIP暴露下藍藻細胞的差異基因（DEGs）顯著富集在PSI中（圖 1c）。在這些DEGs中，psaC 是變化顯著的下調基因[-1.21 log2|FC|，F(xiàn)DR = 0.00068]。

CIP對PSII D1蛋白具有更高的親和力，但在高暴露水平下其也能夠結合PSI Fe-S簇中心蛋白。通過分子對接計算驗證上述結果。模擬計算結果顯示（圖 1e），CIP通過氫鍵和疏水作用力同PSII的D1蛋白和PSI的Fe-S簇中心蛋白分別產生-9.28和-5.18 kcal/mol的結合能，表明CIP對PSII D1蛋白有更高的親和力；但是隨著暴露水平的增加，CIP同PSI Fe-S簇中心蛋白的高親和力導致了CIP對PSI的損傷。

環境濃度CIP造成的細胞裂解和毒素風險

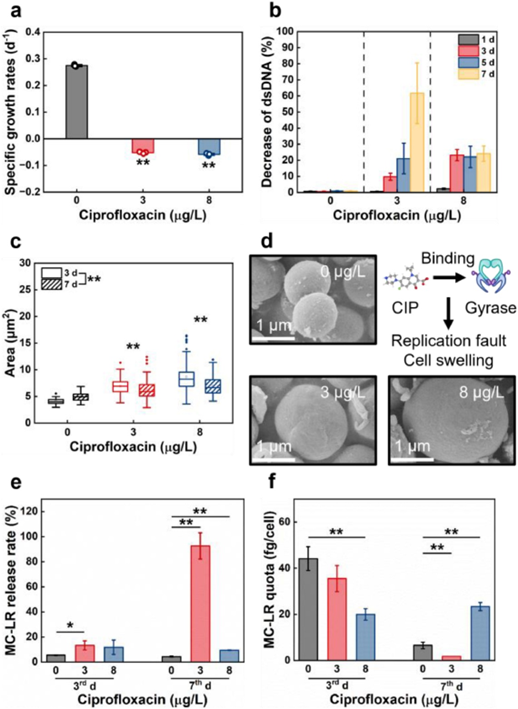

圖2：環境濃度CIP脅迫下藍藻 比生長速率，(b)死亡率和(d) 細胞尺寸的變化。MC-LR(e) 釋放率和 單細胞合成能力的變化。

3和8 μg/L CIP造成藍藻細胞在21天暴露時間內持續的細胞裂解，裂解率達到70%左右（圖 2a）。同時，在細胞持續裂解的過程中，藍藻細胞的雙鏈DNA（dsDNA）含量降低，死亡率增加（圖 2b）。3 μg/L CIP暴露使藍藻細胞的死亡率在7天內持續增加至60%左右（圖 2b）。然而，在8 μg/L CIP暴露下，細胞死亡率在7天內穩定在25%左右（圖 2b），這表明環境濃度CIP 在藍藻細胞中引發了不同的死亡模式。除此之外，3和8 μg/L CIP暴露造成細胞尺寸的顯著變大，增長至對照組細胞的1.5倍左右（圖 1c和1d）。以上結果表明環境濃度暴露下藍藻細胞DNA受到不可修復的損傷，最終導致細胞的死亡和裂解。

3和8 μg/L CIP造成了不同的MC-LR風險模式。3 μg/L CIP暴露使得MC-LR的被動釋放水平在7天內較對照組顯著提升9倍（圖 1e），而單細胞合成能力得到抑制(圖 1f)。8 μg/L CIP暴露則使得MC-LR的單細胞合成能力在7天內較對照組顯著提升4倍（圖1f），而釋放水平則沒有顯著的變化（圖 1e）。

環境濃度CIP造成的不同細胞程序性死亡模式

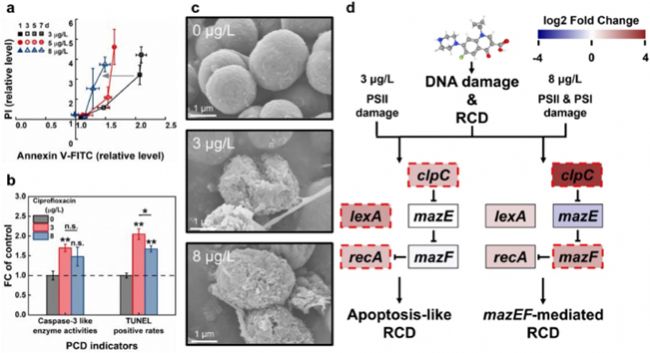

圖3：環境濃度CIP脅迫下藍藻 膜通透性和磷脂酰絲氨酸（PS）外翻以及 Caspase-3酶活性和DNA斷裂水平的變化。(c) 不同程序性死亡模式下細胞形貌的觀察。(d) SOS響應和mazEF系統基因的表達模式。

3和8 μg/L CIP暴露使藍藻細胞執行不同的程序性死亡模式。3 μg/L CIP暴露下，藍藻細胞執行AL-RCD，主要表現為：PS外翻和膜通透化水平的同步升高（圖 3a）、高水平的Caspase-3酶活性（1.7倍左右）和dsDNA斷裂水平（2.0倍左右）（圖 3b），以及持續的DNA降解（圖 2b）。此外，3 μg/L CIP暴露下的細胞在形貌上表現出縮小、起皺的形態（圖 3c）�；�因表達水平變化上，3 μg/L CIP暴露下藍藻細胞的SOS響應得到上調，而mazEF系統的基因表達沒有顯著變化（圖 3d）。

多處證據表明8 μg/L CIP暴露下銅綠微囊藻細胞執行mazEF-RCD。在這些細胞中，膜通透化水平的時間變化顯著快于PS外翻水平的時間變化（圖 3a）；同時，8 μg/L CIP暴露下細胞在形貌上表現出膜穿孔的形態（圖 3c）�；�因表達水平變化上，8 μg/L CIP暴露下藍藻細胞的SOS響應顯著下調，而mazEF系統中負責編碼毒素蛋白的基因顯著上調（圖 3d）。

環境濃度CIP造成的不同碳氮代謝調控模式

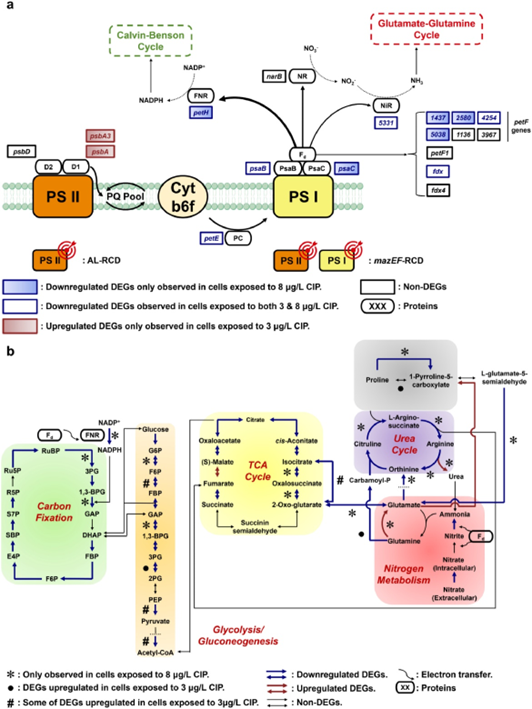

圖4：環境濃度CIP脅迫下藍藻 關鍵光合蛋白編碼基因和 核心碳氮代謝路徑的變化。

3 μg/L CIP暴露對PSII的損傷并沒有對PSI末端鐵氧還蛋白的合成造成顯著的影響（圖 4a），因而并沒有對Calvin-Benson循環及其與糖酵解/糖異生的銜接產生嚴重的抑制（圖4b）。同時，C₃H₄O₃和乙酰輔酶A合成的上調保證了三羧酸循環的進行。在三羧酸循環中，α-酮戊二酸的合成上調，這保證了碳氮代謝的有效銜接（圖 4b）。除此之外，未受顯著影響的鐵氧還蛋白合成保證了谷氨酸鹽-谷氨酰胺循環以及尿素循環的進行，并促進脯氨酸分解代謝（圖4b），為AL-RCD的執行提供ATP并激活Caspase-3酶的活性（圖 3b）。

8 μg/L CIP暴露對PSI的額外損傷使得鐵氧還蛋白合成顯著下調，造成Calvin-Benson循環，糖酵解/糖異生以及三羧酸循環過程的顯著下調，導致藍藻細胞碳代謝過程的崩潰（圖4b）。除此之外，鐵氧還蛋白合成下調同樣造成藍藻細胞氮代謝的下調，具體表現為HNO3鹽攝取和還原的下調，精氨酸的分解，谷氨酰胺向谷氨酸鹽的轉化以及脯氨酸的積累（圖4b）�？偟膩碚f，8 μg/L CIP暴露造成藍藻細胞的碳和精氨酸饑餓，這激活了mazEF-RCD的執行。

環境意義

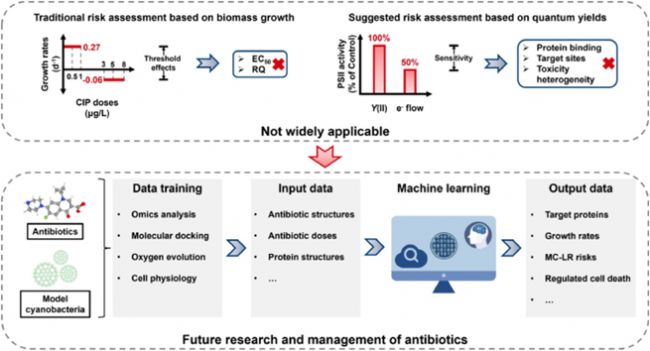

圖5：未來抗生素生態毒理研究和管理的工作框架。

長期以來，藍藻一直被作為評估水環境中抗生素生態風險的敏感篩查工具，該過程通過計算EC₅₀和風險熵值來比較和評價抗生素的風險。然而，藍藻的緩慢生長使得EC₅₀的計算需要7天以上的暴露時間。本研究中，藍藻細胞的裂解從暴露后的第3天開始。此外，EC₅₀值的計算取決于抗生素種類。在我們的工作中，給出CIP的EC₅₀值很困難，因?yàn)槲覀冇^察到不同CIP濃度暴露下幾乎一致的細胞生長抑制和裂解（圖 2a）水平。因此，在本研究中，EC₅₀值的計算不是一項可靠的評價指標。

為了規避細胞生長抑制作為毒性終點的潛在問題，研究者通過測量光量子產率來快速評估抗生素的毒性。然而，對于3 μg/L CIP，我們在暴露后的第1天已經觀察到PSII電子傳遞速率的下降（50%左右）（圖 1b）；然而此時我們并沒有檢測到Y(II)的顯著下降（圖 1a）。此外，僅評估該參數忽略了不同環境濃度暴露下CIP對不同光合蛋白損傷的差異性極其毒性的異質性。因此，本研究建議開發一種更靈敏的技術來詳細評估和預測抗生素在光合生物中的毒性。具體來說，未來的工作應該側重于化合物-蛋白質的相互作用及其對藍藻生理的影響，并嘗試開發機器學習來預測抗生素的毒性（圖 5）：

i) 通過基因表達變化、光量子產率和光合電子傳遞速率測量以及分子對接等綜合手段來識別抗生素與光合蛋白之間的相互作用。需要重點研究在增加抗生素暴露水平時是否存在多個光合靶標。
ii) 需要通過對藍藻細胞能量/毒素代謝進行生化/組學分析來研究和比較不同抗生素暴露水平下細胞的生理反應。
iii) 收集和整理上述數據用于訓練機器學習。在輸入光合蛋白和抗生素的結構以及抗生素劑量等信息后，該機器學習程序能夠預測靶標光合蛋白、細胞的生長速率或 RCD，以及不同暴露水平下的藍藻毒素風險。

小結
在本研究中，我們揭示了環境濃度CIP與銅綠微囊藻細胞中PSII和PSI反應中心蛋白的濃度依賴性結合。3 μg/L CIP與PSII D1蛋白結合，而8 μg/L CIP同時與 PSII D1和PSI Fe-S簇中心蛋白結合。這導致下游碳氮代謝的差異化調節。在大多數研究中，這種和光合蛋白的差異化結合無法通過光量子產率的測量來識別。碳氮代謝的差異化調節影響了藍藻細胞對DNA損傷的響應，最終導致3和8 μg/L CIP暴露下藍藻細胞分別執行AL-RCD和mazEF-RCD。伴隨細胞死亡，MC-LR的被動釋放水平（AL-RCD細胞）和單細胞合成能力（mazEF-RCD細胞）增強，表明單一抗生素脅迫下MC-LR風險水平的差異�？偟膩碚f，我們的研究闡明了抗生素-光合蛋白結合、碳氮代謝調節以及多樣化藍藻RCD模式之間的關系。

然而，需要更多的研究工作來使得這些結果更具有普適性，包括對不同作用模式的抗生素以及在形態和結構上與銅綠微囊藻不同的其他藍藻物種的研究。此外，有必要探究抗生素重復暴露對藍藻光合系統損傷的復雜性。

盡管本研究存在上述不足，但未來水生環境中抗生素的研究和管理應側重于但不限于以下三個方面：i) 應針對抗生素對光合生物的生態風險進行更全面的評估，包括高于傳統毒理效應閾值的致死效應；ii) 有必要對抗生素毒理效應的異質性開展細致的研究；iii) 識別化合物-蛋白質相互作用對于解釋多樣的毒理效應以及評估/預測抗生素風險是不可或缺的。

本研究得到了國家自然科學基金委和深圳市科創委的資助。

作者簡介

通訊作者：陶益， 清華大學深圳國際研究生院環境與生態研究院副教授, 深圳市生態修復與固碳增匯重點實驗室副主任，Water Cycle和水生態學雜志等期刊編委。面向國家重大需求，持續攻堅藻類水華防控理論與技術及藻菌協同減污降碳技術。針對我國水體藍藻水華監測預警與預防性控制的難題，帶領課題組深入滇池、太湖以及深圳典型供水水庫開展藻類、嗅味長期監測，開發高靈敏度、智能化藻類生長監測與暴發預警技術，開發出紫外線-H2O2聯用抑藻、植物源化感物質緩釋控藻、高通量陶瓷膜過濾撈藻、強化常規工藝去除產嗅藻類等適用于不同藻類和生長階段的成套技術。針對雙碳戰略生物固碳重大需求，發明了微藻兩階段培養固碳與高價產物合成技術，以及藻菌顆粒減污降碳及其固定化技術。曾獲得國家自然科學基金、國家重點研發計劃等項目資助。曾在Water Res., Environ. Sci. Ecotechnol.,J. Hazard. Mater.和Bioresource Technol.等環境領域知名期刊發表論文，獲批發明專利5項。

通訊郵箱：tao.yi@sz.tsinghua.edu.cn

作者： 朱寅杰，清華大學深圳國際研究生院在讀博士研究生，主要研究環境脅迫下有害水華藍藻的生理調控以及調節性死亡模式。在國際高水平學術期刊 Water Res., Environ. Sci. Ecotechnol., J. Hazard. Mater. 和 Environ. Pollut. 等發表數篇論文。

聯系郵箱：zhu-yj24@mails.tsinghua.edu.cn

姚詩詩，清華大學深圳國際研究生院2020級碩士研究生，主要研究新污染物生態毒性風險。


---

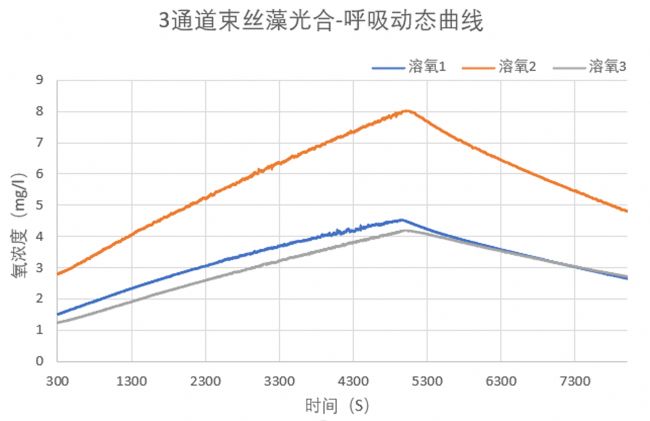

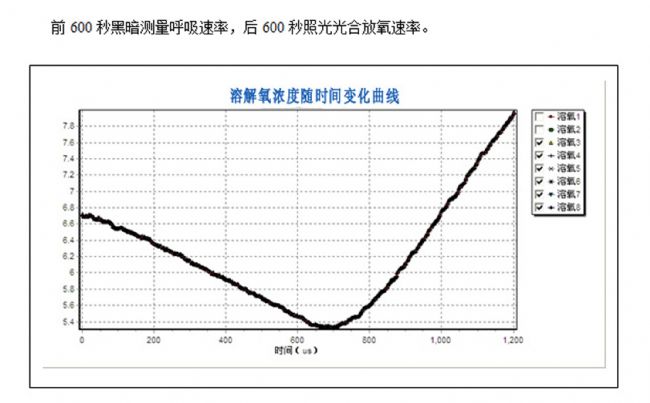

YZQ-201A藻類光合儀，是我公司“自主研發”的藻類生理的系列產品之一。該儀器特色是恒溫控制、光譜可以調節、光強可以調節，控溫精度達到±0.1℃。光譜分為暖白、R、G、B四種光譜可選，也可以多光譜定制。搭載新的熒光氧傳感器（光學測量原理）測量微動態氧變化，自帶攪拌功能使得測量更加穩定。實驗設計可以是相同溫度，不同光強，還可以是不同溫度，同一光強對比測量均可實現。在恒溫恒光環境下可連續監測藻類、根系、微生物、葉綠體等樣本的微動態氧的變化，從而計算光合速率變化的狀況。

功能與特點
1. 熒光氧電極（光學原理）的優勢在于反應速度快，穩定性好，重復性好；對比極譜（CLARK）氧電極（電化學原理），不需要每次測量前要標定，不需要更換溶氧膜，不需要更換電解液，不需要打磨電極，不需要活化復新電極。
2. 恒定溫度、不同光質、不同光強下樣本光合速率的變化測量。
3. 不同溫度梯度下的同一樣本光合速率的變化測量
4. 自帶攪拌使得測量數據更穩定。
5. 自帶控制軟件可進行實時控制。

應用
（1）藻類光合生理生態的研究
（2）微生物、根、花粉等呼吸速率的研究
（3）葉綠體等高等植物光合速率的研究

翼鬃麒科技（北京）有限公司，其他同類應用產品詳細信息可登陸官網www.yzqm.net
