THUNDER技術說明：它們到底是如何工作的

歷史上，寬場顯微鏡并不適合對大樣本/標本體積進行成像。圖像背景（BG）主要來源于觀察樣本的失焦區域，顯著降低了成像系統的對比度、有效動態范圍和最大可能的信噪比（SNR）。記錄的圖像顯示出典型的霧靄，并且在許多情況下，無法提供進一步分析所需的細節水平。處理厚三維樣本的研究人員要么使用替代顯微鏡方法，要么嘗試通過后處理一系列圖像來減少霧靄。



減少或去除背景（BG）信號的方法

減少或去除背景（BG）信號的方法

根據處理模糊信號所造成的 BG 的方式，我們區分為排他性和包容性方法。

1  包容性方法

包容性方法，例如寬場（WF）解卷積顯微鏡，考慮整個體積中的光分布，并將記錄的光子從 BG 重新分配到它們的來源，從而提高記錄體積的信噪比（SNR）。這種重新分配是可行的，因?yàn)閬?lái)自單個點的光分布由點擴散函數（PSF）描述。隨著越來越多的來自模糊層的光與來自聚焦區域的光結合，包容性方法達到了它們的極限。扭曲 PSF 的效應，如光散射，增加了 BG，使得使用包容性方法進行恢復變得更加困難。不幸的是，散射在生物樣本中是不可避免的。由于包容性方法根據其定義使用圖像中檢測到的所有信號，因此它們也處理來自不應對最終結果貢獻的模糊層的信號成分。

2  獨特方法
包容性方法，例如寬場（WF）解卷積顯微鏡，考慮整個體積中的光分布，并將記錄的光子從 BG 重新分配到它們的來源，從而提高記錄體積的信噪比（SNR）。這種重新分配是可行的，因?yàn)閬?lái)自單個點的光分布由點擴散函數（PSF）描述。隨著越來越多的來自模糊層的光與來自聚焦區域的光結合，包容性方法達到了它們的極限。扭曲 PSF 的效應，如光散射，增加了 BG，使得使用包容性方法進行恢復變得更加困難。不幸的是，散射在生物樣本中是不可避免的。由于包容性方法根據其定義使用圖像中檢測到的所有信號，因此它們也處理來自不應對最終結果貢獻的模糊層的信號成分。



Computational Clearing (CC)

Computational Clearing是THUNDER成像儀的核心技術。它檢測并去除每張圖像中的失焦背景，使得感興趣的信號可以直接獲取。同時，在清晰聚焦的區域，邊緣和樣本特征的強度得以保留。當使用基于相機的熒光顯微鏡記錄圖像時，“不需要的”背景會與“需要的”清晰結構信號疊加，并且兩者總是被記錄。為了獲得最佳效果，目標是盡可能減少背景。為了從圖像中排除不需要的背景，找到準確分離背景與所需信號的關鍵標準至關重要。一般來說，背景在記錄的圖像中表現出特征行為，這與其來源無關。因此，僅憑其在圖像中的外觀，無法辨別背景的來源。特別是在生物樣本中，背景通常不是恒定的。它在視場（FOV）中是相當可變的。Computational Clearing自動考慮這一點，使得清晰信號可以立即獲取。

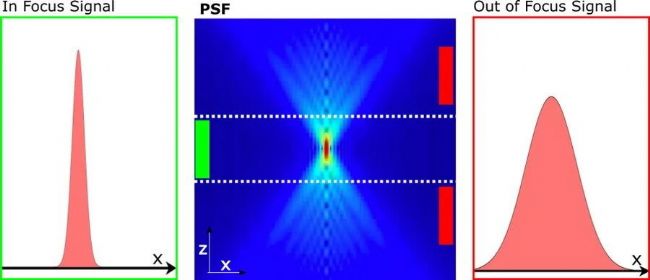

圖 1：聚焦和失焦 PSF 的示意圖：寬場圖像的 PSF（中）可以有效地通過聚焦的兩個 PSF 分量（左）和失焦的 PSF 分量（右）來描述。背景估計利用了這樣一個事實，即失焦信號的結構長度尺度S[ ̂ Iout] 大于相應的結構長度尺度r0，該尺度由聚焦信號的寬度給出。

如何將失焦信號與清晰信號分開

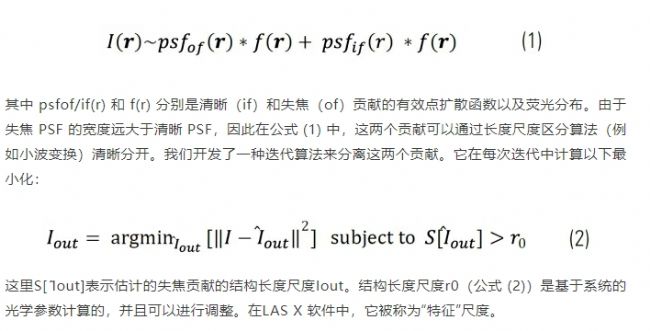

使用寬場顯微鏡獲取的圖像可以分解為兩個組成部分：清晰信號和背景信號。背景信號主要來自失焦信號。因此，寬場圖像 I(r) 可以近似表示為：

使用這種方法，僅去除了背景（BG）。保留了來自感興趣的失焦樣本區域的信號和噪聲。由于失焦區域的噪聲仍然存在，圖像中失焦特征的邊緣是可見的，因此保持了樣本特征與其特征尺度之間的空間關系。盡管生命科學樣本中背景的變化特性，特征的相對強度仍然得以保留。



與傳統的包容性方法不同，使用Computational Clearing揭示的圖像不是生成的，而是從樣本中的背景信號中“解鎖”的。

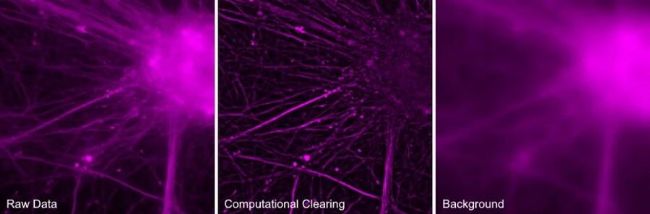

圖 2：用 Cy5 標記的βIII 微管大鼠神經細胞顯示結構的邊緣，這些結構在Computational Clearing后得以保留，以及結果背景。圖像是使用THUNDER Imager 3D 細胞培養顯微成像系統和 HC PL APO 63x/1.40 油鏡頭獲取的。





信息提�。禾砑幼赃m應解卷積



Computational Clearing去除了背景，清晰地揭示了樣本深處的焦平面。Computational Clearing作為一種獨特的方法，實際上在與包容性方法結合使用時變得更加強大。



THUNDER Imager 提供三種模式供選擇：

• 即時Computational Clearing（ICC）

• 小體積Computational Clearing（SVCC）

• 大體積Computational Clearing（LVCC）

即時Computational Clearing（ICC）是獨占Computational Clearing方法的同義詞，正如在本技術說明書開頭首次介紹的那樣。SVCC 和 LVCC 是獨占Computational Clearing與基于決策掩模的 3D 去卷積的結合，專門用于薄樣品（SVCC）或厚樣品（LVCC）。包容性方法的自適應圖像信息提取遵循一個概念，該概念源于 LIGHTNING，徠卡顯微系統的自適應去卷積方法，最初為共聚焦顯微鏡開發。



LIGHTNING 使用決策掩模作為基準參考，以計算圖像每個體素的適當參數集。結合寬場點擴散函數（PSF），LIGHTNING 固有的完全自動化自適應去卷積過程的功能可以轉移到寬場檢測中。

實驗證據

在本節中，展示了實驗數據以證明：

• 使用THUNDER成像儀生成的數據是可量化的

• Computational Clearing如何允許在樣本內部更深處成像

• 使用THUNDER成像儀獲得的圖像分辨率的改善

量化寬場數據與Computational Clearing I

InSpeck 珠子是微球標準，生成一系列明確定義的熒光強度水平，用于構建校準曲線和評估樣品亮度。在這個簡短的實驗中，將相同體積的同尺寸熒光珠子和非熒光珠子混合在一起。熒光珠子具有不同的相對強度，即 100%、35%、14%、3.7%、1% 和 0.3%。



InSpeck 珠子被沉積在載玻片上，并使用 20 倍低 NA 物鏡對 156 個位置進行了成像（圖 3，單個 z 位置）。記錄了三個通道（圖 3 從左到右）：明場（BF），相位對比（PH）和熒光（FLUO）。FLUO 強度經過調整，以避免明亮物體導致相機傳感器飽和。為了糾正潛在的不均勻照明，使用了視場中心區域。



使用了 FOV。沒有進行進一步的平場校正。FLUO 圖像使用即時Computational Clearing（ICC）進行后處理，特征尺度為 2500 nm，與微珠尺寸一致。
圖 3：在單個視場中看到的 InSpeck 珠子。相位對比圖像通過閾值處理找到珠子。比例尺：20 微米。

圖 4：直方圖顯示了在原始（左）和 ICC 處理的圖像數據（右）中看到的相同特征的相對熒光強度分布。黑線表示基礎珠子群體的相對強度。Computational Clearing的數據的比例設置為最大 1,000 計數：第一個區間（零到 0.1%）中有 3,620 計數，代表非熒光珠子。

珠子是通過簡單閾值處理 PH 圖像找到的。為了糾正錯誤檢測到的珠子，僅接受某一大�。�68 到 76 像素）且圓度≥0.99 的圓形物體。該掩膜用于獲取原始熒光和 ICC 處理通道的平均強度。沒有排除強度異常值。為了獲得相對值，所有接受的珠子的原始和處理強度都除以其最大強度群體的中位強度（通常是 100%相對強度的熒光珠子）。在圖 4（右）中，黑線顯示，經過Computational Clearing后，強度仍然接近預期值。



結論：Computational Clearing技術使得即使是最弱信號群體的真實熒光動態也能被區分，這在原始數據中是不可觀察的。使用Computational Clearing技術時，發射強度的量化非常簡單。然而，對于此類實驗，需要非常嚴格地遵循定量熒光顯微鏡的良好實踐。

 使用Computational Clearing技術量化廣域數據 II

以下實驗展示了 ICC 如何處理背景中的巨大差異和異質性。準備了一種不同強度的綠色熒光珠群，并將其分散在載玻片上。珠子以混合強度出現，但呈現出簇狀（圖 6，左）。通過從濾光塊中移除激發濾光片，并用記號筆在載玻片的一半添加熒光素背景，提供了一般背景。定義了兩個大小相等的非重疊視場區域：一個在熒光素區域內，即高背景瓷磚掃描（圖 5：區域 A，左），另一個在沒有熒光素的區域，即低背景瓷磚掃描（圖 5：區域 B，右）。

圖 5：兩個不重疊的瓷磚掃描的合并圖像（每個 187 個視場，250 x 250 微米）。左：在高且不均勻背景區域（區域 A）中的瓷磚掃描。右：在低背景區域（區域 B）中的瓷磚掃描。

對于每個視場，通過簡單的閾值處理 BF 圖像（圖 6，左）來識別珠子。從這個掩膜中獲得原始圖像和 ICC 處理圖像的平均熒光強度。

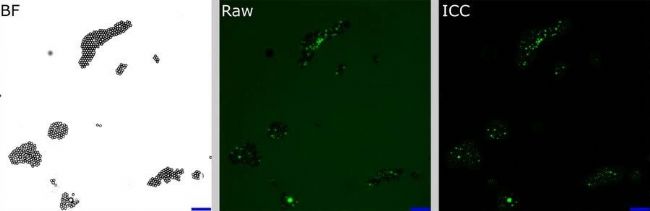

圖 6：BF 通道的單個視場（左），原始熒光圖像（中間）和 ICC 處理圖像（右側）。BF 通道用于分割珠子的中央?yún)^(qū)域。分割區域用于熒光通道的分析。比例尺：20 微米。原始圖像：灰度值從 250,00 到 600,00 的縮放。ICC 圖像：灰度值從 0 到 26,000 的縮放。

圖 7：在區域 A（高背景，藍色）和區域 B（低背景，紅色）中觀察到的物體的強度分布。左側的直方圖顯示原始數據，右側顯示 ICC 處理的數據。

不符合特定圓度和大小的物體被丟棄，未用于進一步分析。沒有應用其他異常值修正�？偣苍趨^(qū)域 A（高且不均勻背景）中識別出 39,337 個物體，在區域 B（低背景）中識別出 43,031 個物體。用于后續比較的強度，從區域 A 隨機選擇 39,337 個物體，以使兩個區域的樣本大小匹配。



區域 A（高背景）和 B（低背景）中物體的強度分布非常獨特（Kolmogorov Smirnov 距離：0.79±0.2，置換重采樣）�？梢钥吹揭话愕钠�移和添加的背景（圖 7，左側藍色）。在Computational Clearing后對數據進行的相同分析顯示兩個區域的分布非常相似（KS：0.05±0.02）。



結論：Computational Clearing可以處理圖像數據中固有的異質背景信號，這些信號在真實生物樣本中是普遍存在的。此外，它允許在不需要繁瑣的局部背景去除算法的情況下量化熒光信號，這些算法通常需要為每個成像會話進行調整（即使是對于同一物體）。

使用Computational Clearing量化寬場數據 III

為進一步展示 ICC 的線性行為，記錄了在固定視場內穩定熒光物體（15 微米珠子）在不同曝光時間下的圖像。為了排除照明啟動效應，物體始終用激發光照明。由于珠子的低密度和平坦性，原始圖像中的背景主要來自相機偏移。ICC 參數根據物體大小設置：15 微米，強度最高（100%）。

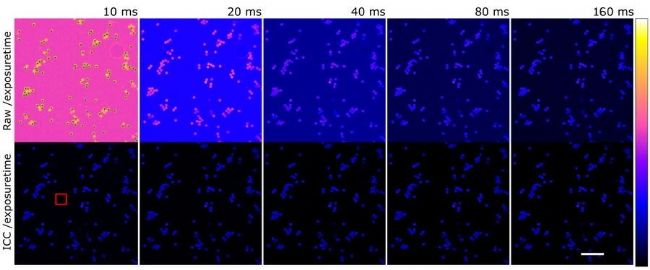

圖 8：原始圖像（上排）和使用Computational Clearing（下排）在不同曝光時間（列）下拍攝的圖像，按各自的曝光時間進行劃分。綠色點：用于進一步分析的物體。紅色方框：傳統背景減法的區域。比例尺：100 微米。

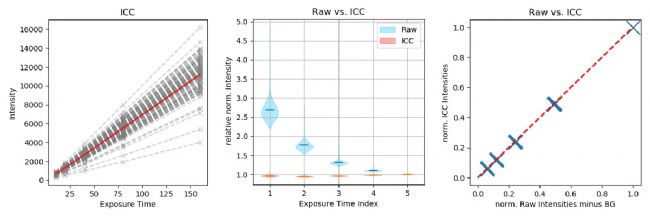

圖 9：已識別對象的強度（圖 8，綠色點）：左側：原始 ICC 數據，單次測量（灰色）和平均值（紅色）。中間：原始強度（藍色）和使用Computational Clearing技術拍攝的圖像（紅色）的歸一化相對均值（除以曝光時間和 160 毫秒曝光下的值）。陰影表示單個對象值的分布。右側：Computational Clearing數據與傳統背景減去數據的對比，其中添加了一條完美相關性的線（紅線）。

最后，ICC 與傳統的 BG 減去數據進行了比較。這一步通常是量化強度的必要步驟。計算了每幅圖像中無對象區域（100 x 100 像素，如圖 8 中紅色方框所示）的平均強度，并從同一圖像的強度數據中減去。繪制先前找到的對象的平均強度與傳統 BG 減去的原始數據的關系。



顯示 ICC 給出了相同的結果（圖 9，右側）。結論：ICC 表現出線性行為。它使數據量化成為可能，而無需進一步的圖像處理，這在背景異質性較強時尤其繁瑣。





在樣本中，THUNDER 圖像可以多深？



可成像的最大深度高度依賴于樣本。熒光團的密度、吸收或樣本內局部折射率的均勻性等因素直接影響信噪比和每個體素的散射光量。這些因素通常會波動，即使在同一視野內也是如此。



在基于相機的系統中，實現 3D 樣本的光學切片的經典方法是使用多點照明，例如使用尼普科盤或網格投影設備。后者在網格無法在焦平面上清晰投影時會引入偽影。另一方面，基于盤的系統必須處理針孔之間的有限距離，這在某些成像深度引入了來自失焦平面的光污染。



通過Computational Clearing，在足夠透明的樣本中，最大深度主要取決于發射光的散射。Computational Clearing通過去除散射光成分來實現深層成像。如果在圖像中至少可以局部獲得一些對比度，THUNDER成像儀使其變得可訪問。Computational Clearing的一個大優勢是它可以與活體標本一起使用，因此成像可以在生理?xiàng)l件下進行。



圖 10：Computational Clearing的 150 微米腦切片的體積渲染。

對比噪聲比越好，重建結果就越好。對于圖 10 中所示的例子，使用了大體積Computational Clearing（LVCC），這是一種Computational Clearing和自適應去卷積的結合，用于成像厚樣本體積。在樣本的上層，甚至最細微的細節都能被解析并進行分割。盡管在更深層次的分辨率和分割可能會降低，但在樣本深度為 140 到 150 微米（圖 11）時，顯示出大量有價值的細節，這些細節在原始數據中并未顯現。沒有THUNDER，大多數寬場成像實驗在 50 微米的深度就停止，因?yàn)槿藗冋J(rèn)為無法獲取更多信息。

圖 11：深度為 140 到 150 微米的最大強度投影。

使用THUNDER的分辨率改善

將小體積Computational Clearing（SVCC）應用于單個、非重疊、衍射極限物體會導致分辨率增強，如下圖 12 所示。在給定的例子中，成像了一個直徑為 40 納米的單個珠子（100 倍，1.45 NA 物鏡），并應用了默認設置的 SVCC。結果是橫向分辨率增強* 2 倍（比率 FWHMX SVCC/Raw = 0.51），縱向分辨率增強超過 2.5 倍（比率 FWHMZ SVCC/Raw = 0.39）。

*分辨率增強被定義為發光點源的表觀大小。在折射極限以下，無法分離彼此靠近的兩個結構。

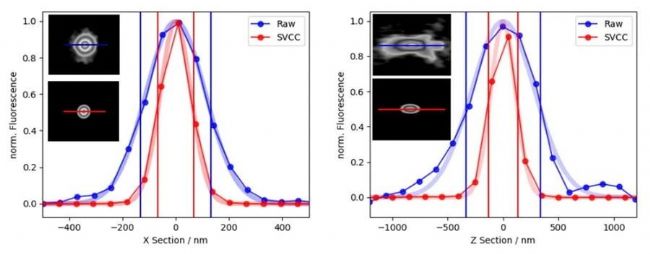

圖 12：?jiǎn)蝹�(gè)珠子的 X 軸（左）和 Z 軸（右）強度測量，尺寸低于光學分辨率極限：SVCC 之前（藍點）和 SVCC 之后（紅點）以及擬合的高斯曲線（陰影）。插圖顯示了相應的 XY 和平面。

 摘 要

Computational Clearing是徠卡顯微系統的一種獨特方法，能夠有效區分并消除背景噪聲，保留所需信號。它是THUNDER成像儀系列的核心技術。

不同的實驗與適當?shù)臉颖咎峁┝俗C據，表明Computational Clearing允許對寬場圖像進行定量分析。結合自適應去卷積，它可以增強分辨率。THUNDER成像儀允許在大體積樣本中進行更深層次的成像，例如組織、模型生物或 3D 細胞培養。THUNDER成像儀是強大的成像解決方案，最大化從 3D 樣本中提取的信息。
