樣品處理通常是光片顯微鏡研究中的一個關鍵話題。徠卡顯微系統的TCS SP8 DLS將光片技術集成到倒置共聚焦平臺中，因此可以利用關于樣品安裝和XY-stage功能的一般原則。本文將描述一組安裝框架，這些框架不僅允許準備更多的樣品，尤其是在使用諸如BABB（苯甲醇苯甲酸酯）等潛在有害的安裝介質時，亦具有廣泛的適用性。



樣品架：

這里介紹的樣品架是為數字光片（DLS）成像設計的，但同樣適用于傳統的直立式和倒置式顯微鏡成像。



簡介：

在使用SP8 DLS模塊進行成像時，樣品被放置在TwinFlect鏡子之間。

X方向的移動范圍由所使用的TwinFlect鏡子的距離（2.5毫米、5毫米或7.8毫米）決定。最大移動范圍大約是鏡子之間距離的一半。

圖 1：由 TwinFlect 鏡子定義的 x 方向移動范圍。y 方向的移動范圍由安裝盤的大小決定。



Y方向的移動范圍則由樣品架的形狀和大�。ㄈ缗囵B(yǎng)皿）決定。

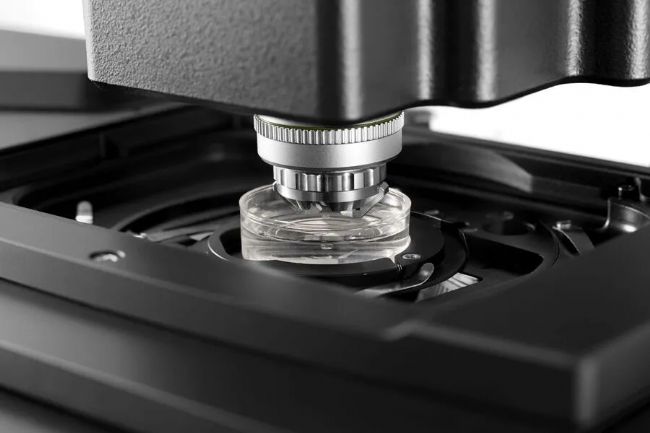

對于標準的35毫米培養皿（玻璃底直徑20毫米），Y方向的移動范圍相對有限，不會接觸到皿的邊緣：

圖 2：使用標準 35 毫米培養皿時 y 方向的受限移動范圍。

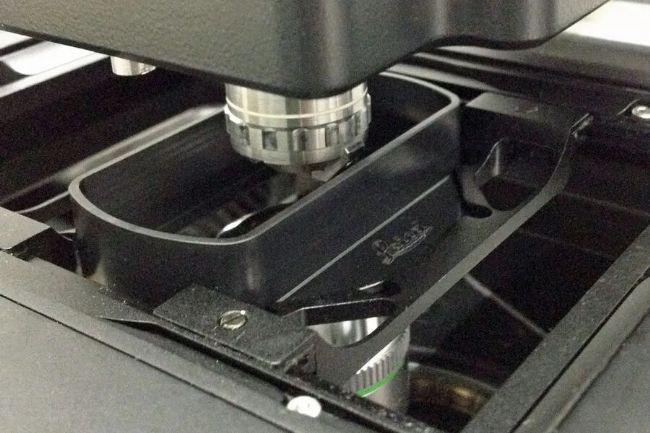

使用矩形24 x 50毫米蓋玻片的樣品夾時，Y方向的移動范圍增加，使得可以使用更大或更長的樣品。此外，這種設計還能夠增加在一次實驗中成像的樣品數量，非常適合多位置實驗。

圖 3：矩形 24 x 50 mm 蓋玻片在 y 方向上的行程范圍增加。



材料與方法

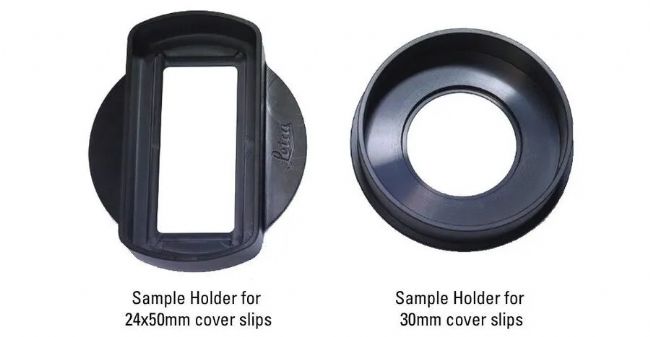

安裝框架套件（#158007063）包含一個用于24 x 50毫米玻璃蓋玻片的樣品夾，以及一個用于直徑30毫米圓形蓋玻片的樣品夾。請注意，玻璃蓋片不包含在內。

24 x 50 mm 蓋玻片的樣品夾僅與以下 z-Galvo 載物臺插入件兼容：

• 158004118 可旋轉插入件反向

• 158004119 通用插入件



封閉樣品架/附加玻璃蓋片

對于在水溶液中的成像，可以使用硅膠（如Elastosil® 43，Wacker）或雙組分Twinsil®來附加玻璃蓋片。

這些樣品架也適用于在更具侵蝕性的溶液中成像，例如BABB（苯甲醇/苯甲酸芐酯）。由于BABB可以溶解多種材料，因此需要使用專門類型的硅膠來密封容器，例如Elastosil® E41（Wacker）（與德國維爾茨堡大學魯?shù)婪?middot;維爾喬中心的尤爾根·皮內克的個人溝通）。



1、在樣品架底部的凹槽內緣涂抹硅膠/雙硅膠。

2、添加一片玻璃蓋片，并輕輕按壓以確保其均勻貼合，以便在所有點上形成良好的密封。

3、要檢查腔體密封，請?jiān)跇悠芳苤屑尤胍恍┱麴s水，看看是否有泄漏發生。



上樣

在組裝好帶有相應玻璃蓋片的安裝框后，您可以選擇以下不同的樣品安裝方式：

基于瓊脂糖的上樣

1、在蓋片表面覆蓋一層薄薄的瓊脂糖（0.5-1毫米），待其聚合后，形成樣品的支撐層。

2、然后將您的樣品懸浮在液體瓊脂糖中，放置在支撐層上

3、將您的樣本（理想情況下呈一條直線）對齊以進行成像

4、從側面去除多余的瓊脂糖以為鏡子留出空間。

U 型玻璃毛細管

按照《科學實驗室》文章中描述的協議進行：

DLS 樣品準備：使用 U 型玻璃毛細管進行樣品安裝。

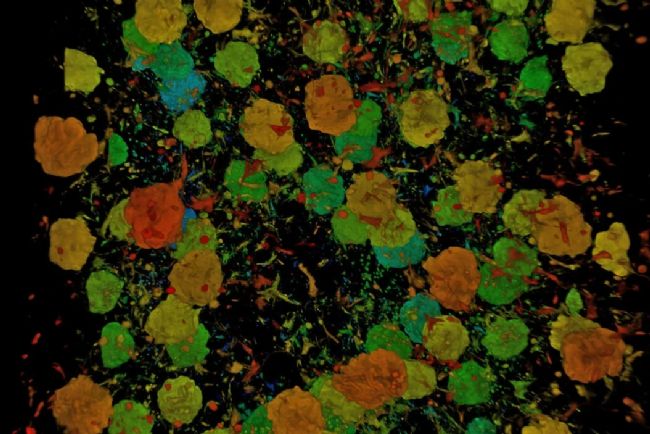

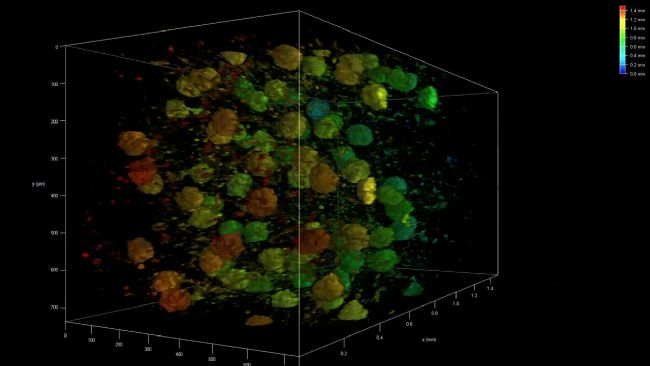

用于固定清理組織的超級膠水

更大的（已透明化的）樣本在直接粘貼到玻璃蓋玻片上時，可以與樣本架一起使用。

圖5展示了在標準玻璃底培養皿中安裝組織樣本的一種簡單方法。

​
