綠色分?jǐn)?shù)（GF）指特定視角下冠層圖像中綠色像素的比例，GF從0到1變化，表征作物光合作用的葉面積越大、光截獲的能力越強。可見，大田條件下，監測作物生育期內GF動態，能夠定量刻畫作物冠層生長和發育過程，指導種質資源的精準高效鑒定。


GF的估算精度取決于圖像分割算法的性能。大田條件下，光照條件、土壤/水田背景、冠層結構等多因素復雜多變且相互疊加，為田間冠層影像的精準分割帶來巨大挑戰。近年來，基于深度學習的語義分割算法快速發展，然而，農業領域公開的語義分割數據集缺乏，需要人為標注數以千計的圖像構建訓練數據集，像素級標注所需成本高昂、人工標注不確定性大，嚴重限制了GF估算精度的提升。

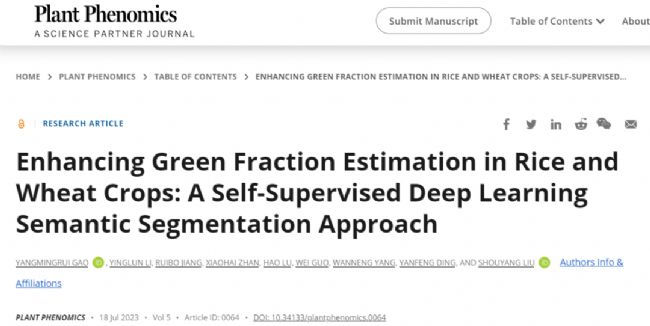

近日，Plant Phenomics 在線發表了南京農業大學前沿交叉研究院PheniX實驗室Enhancing green fraction estimation in rice and wheat crops: a self-supervised deep learning semantic segmentation approach 的研究論文。該研究開發的水稻和小麥圖像分割模型已公開：https://github.com/PheniX-Lab/sim2real-seg。


該研究利用數字植物表型平臺（Digital Plant Phenotyping Platform, D3P）自動生成大量田間水稻和小麥模擬圖像，自帶像素級分割標簽（sim dataset）。進一步利用CycleGAN模型，縮小模擬圖像與真實田間圖像的特征差距（圖1），遷移過后的圖像（sim2real dataset）與真實圖像更為接近（圖2）。


基于D3P生成自帶像素級標簽的Sim2real小麥和水稻數據集，訓練了U-Net，DeepLabV3+，SegFormer三種典型深度語義分割模型，并利用來自中國、法國、日本、瑞士等四個國家、五個地區、不同生育期的小麥和水稻田間數據評估了模型精度。結果表明，使用SegFormer訓練8000張水稻或小麥sim2real圖像得到的分割模型，精度最優（小麥：R2 = 0.984，RMSE = 0.028；水稻：R2 = 0.967，RMSE = 0.048）（圖3）。


本研究利用三維模型和域自適應算法，生成數以萬計、自帶像素級標簽的訓練數據集，無需人工標注，極大降低了標注成本，提高了數據集的多樣性，保證了標簽精度；構建了水稻、小麥田間圖像語義分割模型，實現了對綠色分?jǐn)?shù)GF生育期動態的高精度估算（圖4）。

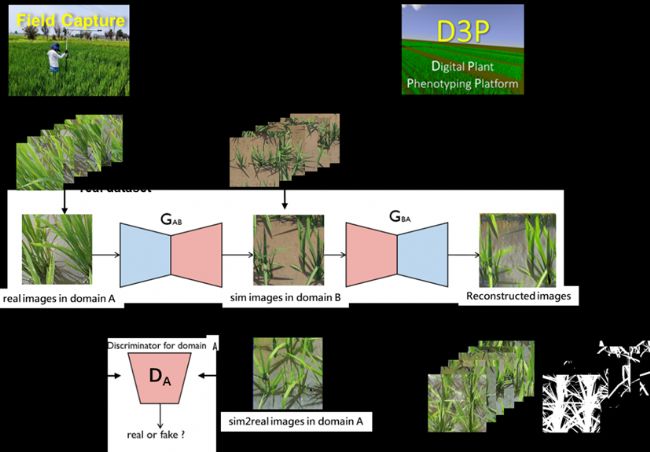

圖1結合數字植物表型平臺D3P和域自適應算法CycleGAN進行虛擬圖像的生成與優化


圖2水稻與小麥的真實，模擬，域自適應(sim2real)圖像

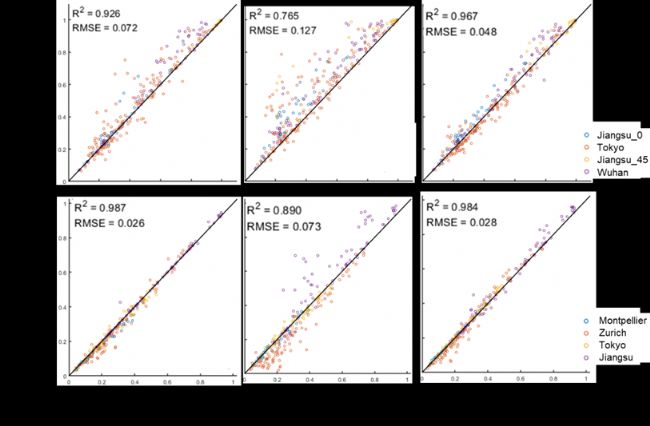

圖3使用SegFormer訓練水稻與小麥的真實，模擬，域自適應(sim2real)圖像數據集得到的模型，在4個國家5個地區的水稻與小麥數據集上進行綠色分?jǐn)?shù)估算精度驗證

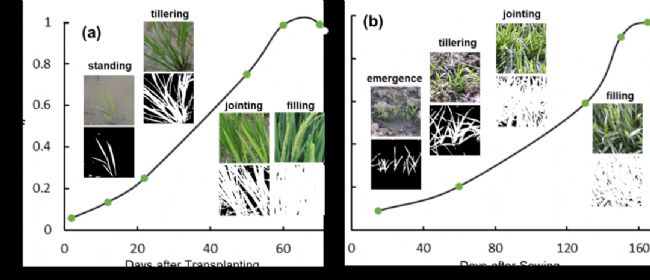

圖4水稻與小麥的綠色分?jǐn)?shù)動態曲線

南京農業大學前沿交叉研究院、教育部植物表型工程中心、中法植物表型聯合實驗室PheniX Lab博士研究生高楊明睿與鐘山青年研究員李英倫為本文共同第一作者，南京農業大學劉守陽教授為本文通信作者。華中科技大學陸昊副教授、東京大學郭威副教授、華中農業大學楊萬能教授參與了本研究。相關工作得到了科技部政府間國際科技創新合作重點專項、“十四五”重點研發計劃、國家自然科學基金和江蘇省卓越博士后計劃等項目的資助。

論文鏈接：

https://doi.org/10.34133/plantphenomics.00‍64

模型公開：

https://github.com/PheniX-Lab/sim2real-seg
