徠卡Leica生物顯微鏡DM1000的拆解與組裝操作過程
徠卡顯微鏡DM1000是一臺研究級正置生物顯微鏡，其部件結構精密，滿足各大用戶對研究使用過程的各種苛刻需求，然而，為了保證這些部件的安全，其在運輸?shù)倪^程中必須拆解開裝箱運輸，應將物鏡、聚光鏡、共軸調節桿、燈室、燈泡以及所有移動和松散部件。

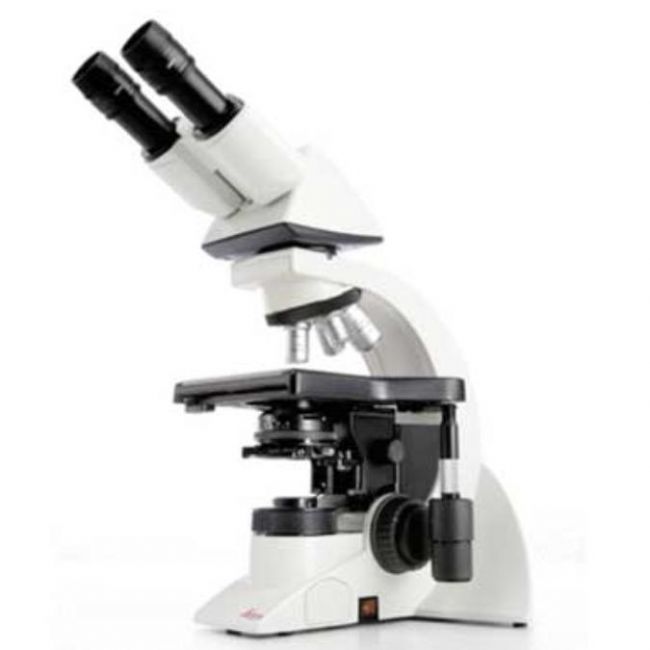

徠卡Leica生物顯微鏡DM1000的拆解與組裝
拆解開的顯微鏡在使用時，需要進行組裝嗎，對顯微鏡的組裝必須按照正確的方式和方法進行，基本的邏輯順序一定不可出錯。一般的徠卡Leica顯微鏡DM1000應按一下順序組裝：
• 載物臺
• 聚光鏡
• 鏡筒
• 目鏡
• 物鏡
開始組裝！
一、載物臺
安放樣品夾持器于載物臺，使用螺絲刀固定螺絲。（下圖中1）
• 首先，安裝在準備安裝同軸齒輪的一側安裝聚焦輪。聚焦輪通過磁鐵定位(下圖.1)。確保按鈕猛吸在確定的位置。再另一側配裝上另一個調焦手輪。
• 松開載物臺前面左手側的鎖緊螺釘(下圖.1)。
• 滑動載物臺至最后面的位置。
• 用螺釘扣緊同軸齒輪(下圖.1)。
• 移回載物臺到初始位置，旋緊鎖緊螺釘。裝完載物臺控制桿，移動object guide直到機身左側。 guide達到最終位置前保持旋轉，直至聽到定位的滴答聲。
二、聚光鏡
如果present, 旋轉聚光鏡頭到聚光鏡。
• 使用聚光鏡高度調節(上圖.3)，旋轉聚光鏡夾持器 (下圖) 降下。
三、鏡筒和目鏡
鏡筒和目鏡的組裝相對簡單，鏡筒直接安裝在機身或用于中間模塊中。（當然，如果有熒光應用，先安裝熒光照明模塊）
• 松開機身上的箝位螺旋(下圖.1)
• 將鏡筒插入環形托架(dovetail 環)
• 重新鎖緊箝位螺旋（如圖）
• 目鏡插入目鏡筒
• 松開聚光鏡的箝位螺旋(下圖.2) 足夠多，聚光鏡可以從前面插進
• 從前面插入聚光鏡至聚光鏡夾持器里盡可能深。在聚光鏡下面，有一個定位銷，定位于導向槽。
• 拉出聚光鏡箝位螺旋，聚光鏡鎖定在適當位置。
四、物鏡
通常僅用Leica ⋅ (無窮遠)!鏡筒物鏡。標準螺紋為M25。當物鏡轉盤逆時針旋轉時放大率依次增大。在安裝物鏡前，盡可能降低載物臺。用擋塵蓋擋住轉盤上空著的檔位。
至此，徠卡Leica顯微鏡DM1000的基本結構部件組裝完畢，還有很多相關部件的組裝時需要專業的人員進行操作，切忌自己胡亂拆解組裝，以免造成不必要的損壞。
