植物與人類的生活息息相關，人類對植物也十分關注，由此發展出植物學學科。植物學主要研究植物的形態、分類、生理、生態、分布、發生、遺傳、進化等，其中對植物的形態結構研究是大部分研究的前提。除了傳統的破壞性的顯微鏡切片觀察等方法，顯微 CT 可以重建獲得植物組織的斷面或立體圖像，發現其中的細小組織結構變化，從而無損探索植物各組織內部的結構，彌補傳統方法的不足。本文將帶大家走進幾個顯微 CT 應用于植物學研究的實例。



對于被子植物木質部組織的成像有諸多方法。二維顯微鏡技術常常被用來進行木材結構的二維顯示和研究。當我們需要獲得更適應于人眼的三維表示時，則需要通過連續切片來完成。該方法耗時耗力，且具有破壞性。顯微 CT 的出現解決了這個問題，它提供了一種無破壞性的多維檢查工具，使研究人員能夠定性和定量地檢查不透明組織的內部結構。此外，通過對顯微 CT 數據進行處理，可通過任何角度快速、徹底地檢查樣本。下圖是通過顯微 CT 數據重建出的白蠟樹早期疊置導管的三維形態。

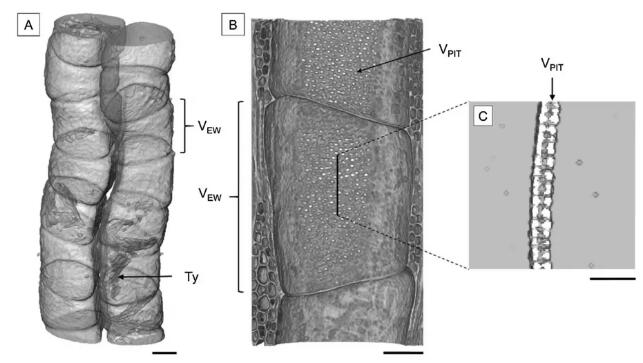

圖 1 白蠟樹早期疊置導管的三維形態。A：透明血管元件 (VEW) 顯示其簡單的穿孔板和侵填體 (Ty)。數據集分辨率：3.12 μm， 比例尺：100 μm；B：血管元素的切線視圖。血管元素之間的血管間凹坑 (VPIT) 是可見的。數據集分辨率：0.87 μm， 比例尺：50 μm；C：耳夾木血管之間的血管間點蝕系統的徑向視圖。數據集分辨率：0.87 μm，比例尺：25 μm。



通過顯微 CT 重建出木材結構三維形態，使我們能夠直觀、定性地對其進行分析，這些或許能夠滿足外行人的需要，但對于需要進行深入仔細研究的植物學家來說，還需要能夠?qū)σ恍﹨��?shù)進行定量研究。顯微 CT 同樣能夠滿足這一要求。



顯微 CT 還使我們能夠分析層析圖像，并快速地對細胞特征進行廣泛的數值分析，包括它們的長度、直徑和體積。研究表明，進行相關參數的測量有助于評估和研究木質部的生物力學和水力功能。以上參數中，長度和直徑有時能夠在二維平面進行測量，有時則涉及多層平面，體積的測量更是完全離不開三維圖像，由此可見應用顯微 CT 的重要性。



海草草甸是當今海洋中最受威脅的棲息地之一，而海草種子對海草草甸的恢復至關重要。因此，充分了解海草種子在水環境中的表現成為了植物學家的重要課題。



植物學家們?cè)谟^察海草種子的傳播時發現了一件神奇的事情：波浪、潮汐、洋流等給海草種子分散帶來了巨大的推動力，但是海草種子通常不會分散到遠離它們親本植物的地方。他們對此作出了一個猜想：海草種子的膜狀翼可以減少著陸到海床上的種子的水動力，從而穩定它們的方向和位置，直到種子生長出根并牢牢地固定住。但是種子膜狀翼的生態驅動因素和進化壓力和它的傳播距離并沒有顯著聯系，該怎么去驗證這個猜想呢？顯微 CT 作出了重要貢獻。



研究者用顯微 CT 對三種海草種子進行了掃描，從而精確地確定了膜狀翼的組成、大小、表面積和形狀，在此基礎上創建計算流體動力學模型，配合以相關實驗，得出了結論：覆蓋種子的膜狀翼可以對種子受到的水動力產生影響。所有物種的種子都有在水平面上旋轉到海床上穩定位置的趨勢。當種子指向水流或膜翼指向水流時，穩定性最高。在強烈湍流的情況下，種子與海床保持接觸：機翼越大，種子越穩定。當所有種子都面對水流時，阻力和升力系數很小，并且在所有情況下都收斂到相似的值。然而，隨著種子旋轉離開這個穩定位置，阻力系數迅速增加，使得種子很難遠離穩定位置。

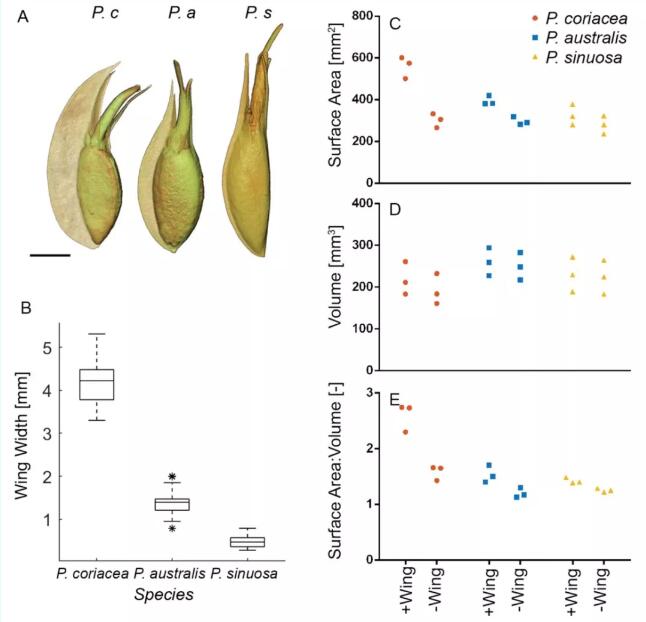

圖 2  (A) 顯微 CT 掃描的三個物種的海草種子；(B) 在其中一種海草種子的最寬點處測量的機翼寬度的差異；(C) 表面積；(D) 體積；(E) 表面積與體積比。



耐干燥（DT）植物是一種神奇的植物，它們可以在經歷干旱之后通過再水化恢復功能，因此它們又被人們稱為可以復活的植物。那么它們是怎么在不造成結構損傷的情況下使內部的復雜組織完成干燥和再水化的過程的呢？這引起了人們極大的好奇。



顯微 CT 出現以前，人們有兩種主流方法：一種是從外部推斷內部過程，這常常不能進行徹底研究，無法窺其全貌；另一種是切斷植物來進行解剖學觀察，這種侵入性和破壞性的技術很有可能會引入人工制品，帶來一些錯誤的觀察結果。顯微 CT 的出現解決了上述問題，它可以清晰地觀察到動態的內部結構，且不帶來任何破壞，為研究者的后續分析提供了重要的基礎。下圖是耐干植物干燥和復活期間顯微 CT 橫截面圖像。



圖 3  耐干植物干燥和復活期間顯微 CT 橫截面圖像。 在干燥之前，成熟、水合的葉柄顯示出圍繞完全水合的血管圓柱體的干燥皮質組織 (a)；在干燥早期，木質部導管變得充滿氣體；隨后，血管圓柱體（韌皮部和綠藻）中的活組織被壓縮；完全干燥的葉柄顯示出充滿氣體的木質部和收縮的血管圓柱體，在血管圓柱體和皮質之間留下間隙 (d, e)；在復活的早期，韌皮部和綠組織擴張；后來，木質部導管重新填充；完全復活的葉柄類似于成熟的、從未干燥的葉柄 (h)。



準確的花期分期可以幫助研究花粉和花發育，尤其是雄性發育。研究環境變化下的雄性發育對于幫助提高產量很重要。由于花在假莖內部發育，所以花卉分期研究通常依賴于破壞性分析，例如從植物中取出、固定、染色和切片。這種耗時的分析會阻止后續研究和使分析超過花卉準確的分期點。這個問題該如何解決呢？你不妨可以推測一下。沒錯，我們的顯微 CT 隆重登場了。它可以通過掃描全面而準確地獲得擬南芥花朵的內部三維信息，且是毫無破壞的。下圖中準確地顯示了擬南芥準確分期下的不同形態。

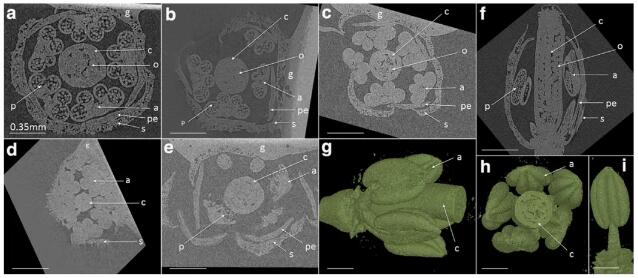

圖 4  擬南芥不同發育階段單芽的顯微 CT 的橫截面圖像。a-f 顯示個體器官、花粉和胚珠，其中 a,f 為花期 11，b 為花期 10，c,d 為花期 9，e 為花期 13。i 為花期 11 的芽，g,h 為花期 11 的孤立花藥的三維圖像。在每幅圖像中，a 為花藥，c 為心皮，pe 為花瓣，s 為萼片，o 為胚珠，p 為花粉。比例尺為 0.35 毫米。



參考文獻：

[1] Tim K ,  Holger M . Morphological imaging and quantification of axial xylem tissue in Fraxinus excelsior L. through X-ray micro-computed tomography[J]. Micron, 2018, 111:28-35.

[2] Kendrick GA, Pomeroy AW, Orth RJ, et al. A novel adaptation facilitates seed establishment under marine turbulent flows. Scientific Reports. 2019;9(1):1-8. doi:10.1038/s41598-019-56202-7

[3] Holmlund H I ,  Pratt R B ,  Jacobsen A L , et al. High‐resolution computed tomography reveals dynamics of desiccation and rehydration in fern petioles of a desiccation‐tolerant fern[J]. New Phytologist, 2019, 224(1).

[4] Tracy S R , JF Gómez,  Sturrock C J , et al. Non-destructive determination of floral staging in cereals using X-ray micro computed tomography (µCT)[J]. Plant Methods, 2017, 13(1):9.
