致密儲層中流體滲流特征不同于常規儲層,與儲層的微觀孔隙結構有很大關系,正確認識油藏孔隙結構對于計算可采儲量、制定合理的開發方案非常重要。

低磁場核磁共振T2 譜分布與孔隙結構有直接關系,可以一定程度上反映樣品的孔隙分布。

下面簡單介紹核磁孔喉分布和壓汞孔喉評價的差異。

核磁孔喉分布曲線的轉化:

多孔介質孔喉尺寸大小不一,高壓壓汞時汞優先進入尺寸最大的孔道,隨著壓力增加逐漸進入較小的孔道。壓汞孔喉分布不能反映小于最大進汞壓 力對應的喉道所聯通的孔隙的信息 ,而巖心飽和水時的T2 譜可以反映巖心內所有的孔喉分布。

在進行計算時,只選取與壓汞孔喉半徑分布對應的部分T2 譜與壓汞孔喉半徑分布進行對比。如下圖 所示,繪制核磁共振T2弛豫時間和高壓壓汞孔喉半徑的累積分布曲線,在紅線左端(累積分布頻率< SHgmax,SHgmax為最大進汞飽和度)區域,任意喉道半徑為rt(i)時累 積分布頻率為S(i),取S =S(i)對核磁共振T2 累積分布曲線進行插值,得到累積分布頻率為S(i)時的弛豫時間T2(i)

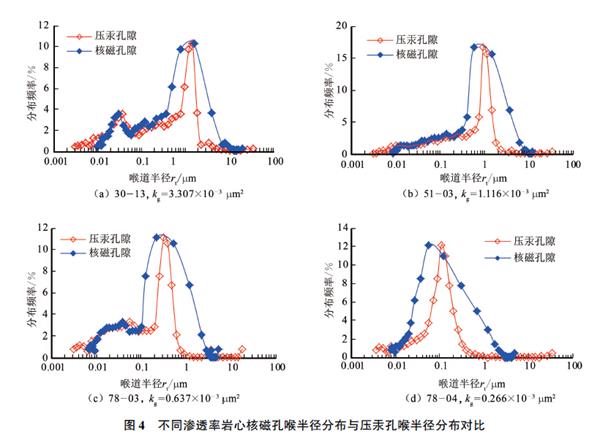

下圖為滲透率不同的巖心核磁共振T2 譜換算 的孔喉分布與壓汞孔喉分布的對比圖,兩條曲線在形態、幅度上都具有較好一致性。分析樣品的孔喉分布呈單峰狀,內部孔喉分布均勻。在波峰處,相同的喉道半徑對應的核磁孔喉分布頻率大于壓汞孔喉分布頻率,并且?guī)r心滲透率越低,這種差異越明顯。通過分析認為,壓 汞試驗受進汞壓力的限制,無法分析出小于最大進汞壓力對應的喉道所聯通的孔隙,飽和水的核磁共振T2 譜換算的孔喉分布反映了巖樣中所有孔隙,因 此出現上述差異,而喉道控制孔隙的滲透能力,巖心滲透率越低,喉道越細小,通過壓汞無法分析出的孔隙越多,這種差異越明顯。
