超聲波探傷儀原理及使用方法將由上海巴玖技術人員為您詳細說明：

通過超聲波在材料中傳播遇到介質會發生反射與折射原來來設計的.如果材料中沒有缺陷的話,超聲波傳播的材料另一端會發生反射,被探頭捕捉后,根據波在材料中的聲速與實際檢測時發射波與接收回波之間所耗的時間來判斷出材料的厚度.如果有缺陷同樣也會有反射回波,探頭會捕捉到.那么缺陷回波會比材料另一面（底面）回波走的行程短,以次在設備上體現出來就能判斷是否有缺陷形成了。

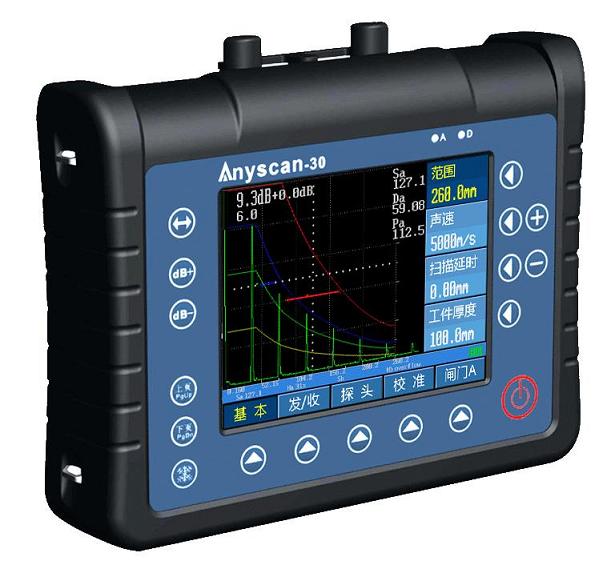

超聲波探傷儀使用前先準備好待測工件，然后將探頭電纜線插頭插入主機的上方的插座中，旋緊插頭，并在探頭連接器BNC連接上符合的探頭。細致利用單探頭方法時，兩個連接器插口同樣實用(內部并聯連接)，利用連接雙晶(TR)探頭(一個晶片發射，一個晶片吸收)或兩個探頭(一個發射，一個吸收)時，要細致把發射探頭連接到左邊的插口上，把吸收探頭連接到右邊的插口上。連接好探傷儀后按下鍵，探傷儀發出短促的"嘀嘀"聲后，松開按鍵手指，探傷儀主動開機。

探傷儀開機后，起首憑據現實查驗事情的必要設置好探傷儀的檢測通道、掃描方法、顯樹模圍、質料聲速、探頭方法、閘門寬度、閘門肇始、閘門高度等根本參數。

對付鋼鍛件，因質料聲速已知，則可以直接調治探頭零點。選擇"根本"功效組，再勤奮能菜單對應的菜單鍵選擇"探頭零點"功效菜單，把探頭放在試塊，調治探傷儀聲程，使得狀態行的聲程丈量值(S)與試塊的已知厚度雷同，此時所得到的探頭零點便是該探頭的正確探頭零點。

斜探頭校準通常必要一下步調：①校準入射點(探頭前沿)②校準探頭角度(K值);③校準質料聲速;④校準探頭零點。

1、檢測復蓋率

檢測時，探頭的每次掃查，應確保掃查聲束相互間復蓋率大于探頭直徑15%。

2、探頭移動速率應不凌駕150mm/s。當接納主動報警裝置掃查時，不受此限止。

3、掃查敏捷度至少比基準敏捷度高6dB。

4、耦合劑

機油、漿糊、甘油等，且不毀傷檢測工件外貌。

(1)檢測面和檢測范疇簡直定，應包管聲束掃查到被檢工件整個別積。

聲束掃查到被檢工件整個別積。

(2)直探頭軸向和徑向探測

直探頭舉行軸向探測時，縱波聲束沿軸向入射，可發明垂直于軸線或與軸線靠近垂直的橫向缺陷;直探頭舉行徑向探測時，探頭置于軸的外圓面上，縱波主聲束沿軸的半徑偏向入射，可發明軸內最常見的有鍛壓變形形成的片狀縱向缺陷。對付其他差另外鍛件，直探頭的探測方法也差別，軸類件一樣通常應只管即便接納軸向及周向檢測餅類及圈環類應重要接納端面徑向及外圓周向檢測。

(3)斜探頭周向和縱向探測

對付軸內徑向漫衍的缺陷，上述直探頭探測方法很難檢測出來，因此，必要選用得當折射角的斜探頭，在軸外圓面上作周向探測，此時，聲束斜入射于軸內，徑向缺陷的聲壓發射率比力高，現實探測時為增大斜探頭與軸圓周曲率符合，可得當修磨有機玻璃透聲楔，可用單探頭或雙探頭(一發一收)探測。

通過以上介紹，對于超聲波探傷儀原理及使用方法您是否了解了呢？如有不明之處，歡迎隨時與我們聯系！
