氣相色譜9310系列說明書
一 綜述
GC9310型氣相色譜儀系微機化、性能高、低價格，全新設計的通用型
氣相色譜儀。該儀器充分吸收當今國外同類產品的先進技術。使GC9310具有高穩定性可靠性，結構簡潔合理，操作方便，外型美觀等優點。
儀器的性能與特點：
1．儀器主控電路采用了微處理系統，大規模集成電路。采用了人機對話界面，采用大屏幕液晶漢字顯示技術，顯示直觀，操作方便，易學易用。全中文實時顯示所有參數設定值及實際值，適合高校教學使用及企業普通儀器操作工的儀器操作。適用范圍廣 ，適用于環境保護，大氣，水源等污染的痕量檢測；有機化學；合成研究；衛生檢疫；公害檢測分析和研究。
2．穩定可靠的溫度控制系統。
2．1自動控制電路，全鍵盤操作，有五個單獨的高精度控制系統，其中柱箱溫度可實現五階段程序升溫�？筛鶕�(jù)客戶的需求，進行寬沸點的復雜性樣品分析。
2．2先進的后開門技術，保證儀器的柱箱溫度在接近室溫工作時也能有良好的控溫精度。
3．穩定可靠的氣流系統
3．1載氣氣路采用先穩壓后穩流的雙重穩定的氣路系統。
3．2由毛細管分流/不分流進樣器，靈活性可與電路控制部分配合，可進行自動化分流/不分流進樣。
3．3采用背壓控制方式分流/不分流進樣器，給予穩定地柱前壓力，提高了毛細管系統的穩定性。專用于毛細管的分析。
3．4毛細管進樣器帶有隔膜清掃的功能，有效地防止了進樣器在高溫時出現鬼峰現象。
3．5流量調節閥采用數字式旋鈕調節，直觀，可靠性好。
3．6柱前壓力均在壓力表上顯示。
4 有二種進樣器的選擇
4．1填充柱進樣器適用與填充柱和大口徑毛細管柱的分析。
4．2毛細管進樣器適用于小口徑，大口徑毛細管柱的分析。
5多種檢測器的選擇
5．1可安裝雙氫火焰檢測器和單、雙放大器信號輸出，同時安裝TCD熱導池檢測器。
5．2可單裝熱導檢測器和單氫火焰檢測器。
二 儀器的技術指標及使用要求
1．標柱箱溫度指標：
柱箱溫度范圍：室溫上15°C～399°C（增量1°C）
柱箱控溫精度：優于±0.1°C（200°C時測）
柱箱程序升溫：五階程升
程升速率設定：0.1°C～40°C/min（增量1°C），200°C時測各階恒溫時間：0～655min（增量1min）
2．熱導檢測器(TCD)
1) 敏感度: S≥3000mv.ml/mg
2) 基線噪音：≤20μv
3) 基線漂移: ≤50μv/30min
4) 載氣流速穩定性：≤1%。
3．火焰離子化檢測器（FID）
1)檢測限：≤8×10-12g/s
2)基線噪聲：5×10-14A
3)基線漂移 ：≤2×10-13A/30min
4．進樣器、檢測器、熱導池溫度指標
１）溫度范圍：室溫上15°C～399°C（增量1°C）
2）控溫精度：優于±0.1°C（200°C時測）
5．儀器使用要求
電源電壓：220V～±22V 50Hz±0.5Hz
額定功率：＜1800W
環境溫度：+5°C～+35°C
相對濕度：≤85%
儀器安放場合不得有腐蝕性氣體及有影響正常工作的電場或磁場存在，儀器安放工作臺應穩固，不得有振動。離氫氣瓶2m以內不得有電爐和火種。
1.2 儀器成套性及可選配附件
1.2.1 成套性
GC9310型氣相色譜儀基型包括機箱、雙填充柱進樣器、全套填充柱、載氣和輔助氣路、微機溫度控制器、火焰離子化檢測器及微電流放大器，二根長0.6m、內徑2mm的不銹鋼填充柱（7%SE-30chromosorbGHB或5%OV-101，100目～120目）。
a) GC9310型氣相色譜儀基型 一臺
b)附件備件（見附件備件清單） 一箱
1.2.2 可選配附件
GC9310型氣相色譜儀有如下附件供用戶選配，如需訂貨可在訂購基型時備注清楚，也可在儀器使用過程中，隨時選配。
a) GC9310-TCD熱導池檢測器；GC9310-高靈敏度TCD
b) 六通平面切換閥氣體進樣器（手動、自動控制）
c) 轉化爐（含甲烷化鎳轉化劑）
d) 毛細管分流/不分流進樣器
e) 多種型號色譜工作站
1.3 儀器的工作原理
氣相色譜儀是以氣體為流動相（載氣）。當樣品由微量注射器“注射”進入進樣器后被載氣攜帶進入填充柱或毛細管色譜儀。由于樣品中各組份在色譜儀中的流動相（氣相）和固定相（液相或固相）間分配或吸附系數的差異，在載氣的沖洗下，各組份在兩相間作反復多次分配，使各組織在柱中得到分離，使各組份在柱中得到分離，然后用接在柱后的檢測器根據組份的物理化學特性，將各組份按順序檢測出來。GC9310型氣相色譜儀就是根據上述原理制造的分析儀器。GC9310氣相色譜儀原理框圖，見圖1-1
圖1-1 GC9310型氣相色譜儀原理框圖
1.4 儀器的主機結構
GC9310氣相色譜儀由流量控制部件、進樣器、色譜柱箱、檢測器、溫控及檢測器電路部件、色譜工作站等部分組成。
基型儀器中部是色譜柱箱，右側上部是微機溫度控制器，右側下部是FID微電流放大器，儀器左部是流量控制部件及氣路面板，柱箱上方右部是離子化檢測器安裝位置（基型安裝二個火焰離子化檢測器）以及熱導池檢測器（TCD）安裝位置，柱箱上方左部是雙填充柱進樣器或毛細管進樣器。

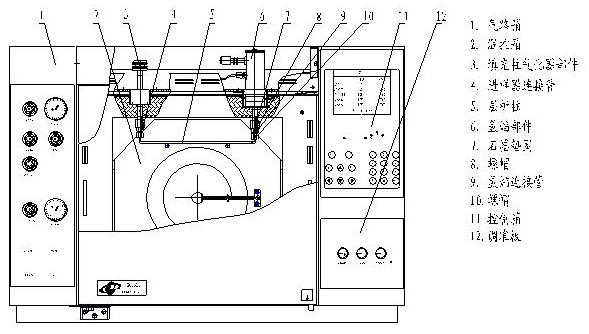

主機結構圖一（主視）
主機結構圖二（左視）

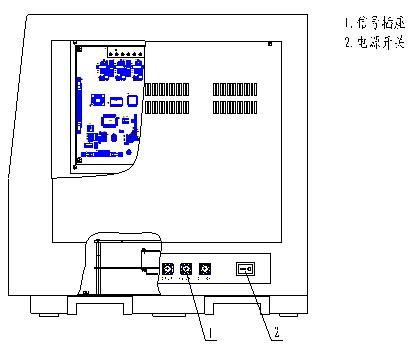

主機結構圖三（右視）
1.5 色譜儀柱箱
GC9310氣相色譜柱箱容積大，可安裝雙填充柱或毛細管柱，且升降溫速度快等特點。本機采用了降低噪聲電機，運行平穩機震小，且安裝了自動后開門裝置。
當柱箱需要冷卻時，箱后部冷卻空氣進風口與熱空氣排風口自動開啟，冷卻空氣便從進風口進入柱箱，將柱箱內的熱空氣從熱空氣排風口置換出來，使柱箱迅速冷卻。
1.6 進樣器
本儀器基型配有雙填充柱進樣器。用戶可根據需要靈活安裝成毛細管分流/不分流進樣器。進樣器結構見圖。雙填充柱進樣器安裝在主機頂部左側導熱體內，導熱體內同時安裝有電熱元件和陶瓷鉑電阻，由微機溫度控制器控制其溫度。
圖中填充柱進樣器以安裝ф3mm不銹鋼柱為例（柱頭進樣）。儀器出廠時所裝的內徑為ф3.2mm柱接頭，適用于外徑為ф3的柱管。此外，本填充柱進樣器還可以安裝ф6mm不銹鋼柱和ф5.7mm玻璃柱，毛細管進樣器可安裝ф0.32mm和ф0.53mm石英毛細管柱。
1-6圖（一）毛細管進樣器結構圖

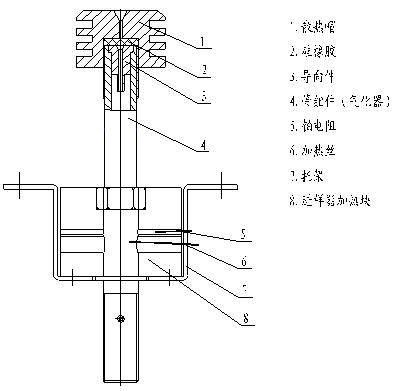

1-6圖（二）填充池進樣器
1.7 氣路控制系統
GC9310型氣相色譜儀的載氣流路為雙填充柱流路結構，另有一套獨立的毛細管分流調節閥。根據需要可安裝毛細管分析流路，并可同時安裝兩路不同載氣的流路。氫氣及空氣流路均為雙流路，各路可獨立調節。
1.7.1 載氣流路
載氣流量由穩流閥調節，載氣穩流閥為機械刻度式，由上級穩壓閥提供穩定的輸入氣壓，穩流閥的輸出流量可以從相應的流量曲線表查得（注意：流量與氣體種類有關），即：穩流閥旋鈕上的每一個刻度與所代表的流量呈標準曲線關系。刻度—流量曲線對儀器上三個穩流閥（填充柱A路、B路及C路毛細管流路）都是相同的。如需更精確的流量值可用皂沫流量計測量）。
1-7圖（一）

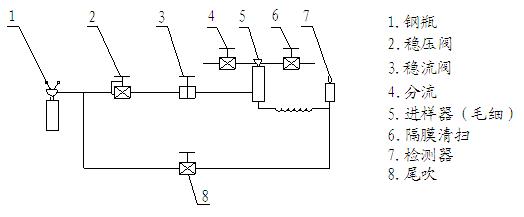

1-7圖（二）
1.7.2 氫氣及空氣流路
GC9310型氣相色譜儀的輔助氣路有空氣及氫氣。安裝在儀器的左上部。氫氣及空氣流量調節采用刻度式針形閥，氫氣和空氣針形閥由上級穩壓閥提供穩定的輸入氣壓，氫氣和空氣針形閥的輸出流量分別可從相應的刻度—流量曲線表上查得。也就是說：要設置和改變氫氣和空氣流量，僅須改變相應針形閥旋鈕的刻度指示即可�？諝夂蜌錃庹{(diào)節旋鈕及面板在主機左上方（使用時須翻開面板上的蓋板）。
忠告
請不要自行改變氣路內部穩壓閥的輸出氣壓，即：不得調節氣路系統后部的三個軸桿，以免影響刻度—流量曲線的有效性和輸出精度。
2．微機溫度控制器
GC9310型氣相色譜儀的微機溫度控制器，可對色譜柱箱、進樣器、檢測器和熱導池、毛細管進樣器，共五路被控對象進行寬溫度范圍、高精度的溫度控制。其中柱箱可實現五階段程序升溫。由于本控制系統采用了先進的軟、硬件技術，故而性能可靠穩定，抗干擾性好及溫度過沖小。除完成溫控和程升外，還具有溫度極限設置，分析時間計數，溫度保持，動態掃描實際溫度，降溫時自動打開柱箱后門，斷電數據保護，儀器有自檢功能，如出錯，它會自動關閉溫度控制器等功能。此外，可選配多種色譜工作站連接。該控制器還可以對FID放大器的量程及極性選擇、TCD電流之設定與顯示實現微機化。
二．1面板與鍵盤設置：
2.1 開機，屏顯示：型號、溫度的設定、廠名、電話。
2.2 按主菜單顯示：溫度
程序升溫
毛細進樣
檢測 1
檢測 2
外部事件
在光標顯示溫度時，按數字鍵設定各項溫度，設定值再按輸入鍵，各項溫度設定后再按運行建。
2.3 程序升溫設置
儀器進行加溫，按主菜單，再按▼角向下鍵至程序升溫，再按輸入鍵，進入程序升溫顯示界面，從初始溫度設定溫度，按輸入鍵至初始保持時間設定值，按輸入鍵進入至一階，進入一階速率光標按數字鍵，再按輸入鍵進入一階溫度，按數字鍵設置所需溫度。按輸入鍵進入一階保持時間，按數字鍵，設所需時間按輸入鍵，這樣一階程序升溫設定好。再按開始鍵，這樣就運行一階程序升溫。如需設定幾階程序升溫，就按照一階程序升溫的設置方法來設定后幾階程序升溫。
2.4 毛細進樣設置
毛細管進樣器分流/不分流的設定。按主菜單進入到毛細管進樣，光標按輸入鍵，屏幕顯示溫度。
初始狀態 不分流
切換時間 0.01分至幾小時
做這一項目需另外配制定制
2.5 氫火焰檢測器的設定
溫度 設定值
按▼鍵至量程光標顯示，按7-10數字，按輸入鍵。這樣放大器量程設定好了。
按▼鍵至點火光標輸入光標進行點火，按輸入鍵進行點火
按向下▼進行信號正負極性切換
按數字鍵1輸入鍵，屏幕顯示極性為正。按數字鍵0，按輸入鍵，屏幕顯示極性為負

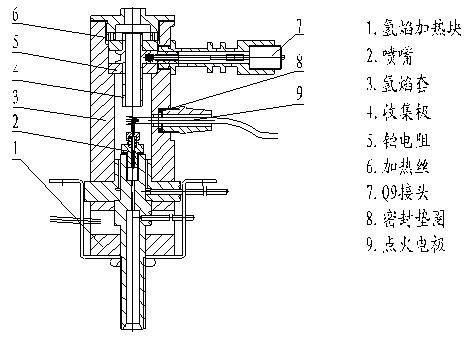

氫火焰檢測器
2.6 檢測二 熱導池檢測器設置
按主菜單至檢測器二，按輸入，屏幕顯示熱導池檢測器
按▼鍵至電流光標，按數字鍵0-220，再按輸入鍵。這樣電流就設置好了。
極性設定：數字健1為正0為負，按輸入健這樣熱導設定完成。

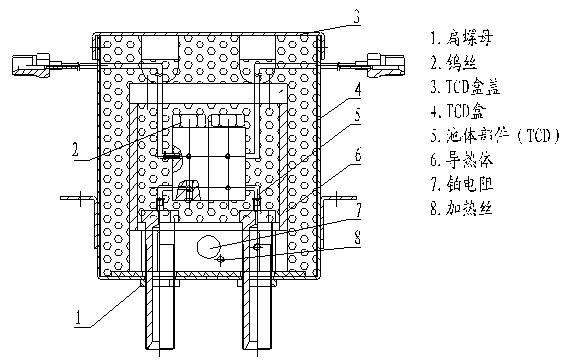

熱導池結構圖
2.7 外部事件的設置與操作
光標顯示外部事件1按輸入鍵，顯示：
設定值
初始狀態 關
切換時間 0.00
切換時間 0.00
切換時間 0.00
切換時間 0.00
初始狀態的開、關用0與1設定。
外部事件的功能主要由電磁對四通、六通、八通、十通閥的自動切換與時間控制，更好的方便用戶對樣品分析的需求。
做這一功能需要用戶另外定購。
三. GC9310-TCD恒溫分析時的操作步驟如下：
1) 安裝好TCD檢測器及TCD恒流電源部件。
2) 連接載氣（H2）的外氣路并檢漏
3) 安裝好二根已老化過色譜柱（從填充柱進樣器至TCD檢測器）
4) 連接色譜工作站的電源線。
5) 連接色譜工作站的信號線。
6) 打開載氣源，旋轉低壓桿，直至氫氣低壓表指示為0.1MPa調節主機左側正面之載氣調節面板上的二個載氣穩流閥，將A、B二路載氣流量調節所需值（刻度旋紐所需數可由“流量參數表”查得。請注意：此時應查找載氣為氫氣的“流量參數表”）
7) 打開主機電源開頭，分別設置柱箱TCD檢測器和進樣器溫度并啟動溫控。
8) 調節TCD穩流電源的“調零”旋鈕，調出記錄的色譜基線，直至基線穩定后，即能進樣分析。
9) TCG檢測器工作時，必需遵守“先通載氣（H2），后升溫度，再加電流”的規則：即當TCD檢測器未通載氣（H2）時千萬不可設置橋路電流，否則，會損壞錸鎢絲，甚至燒斷。
四. GC9310FID操作步驟：
1. 接好N2 氣
2. 柱箱內安裝柱子（填充柱或毛細管柱）
3. 打開N2 調整流量
4. 開機設定溫度FID、柱箱、進樣所需溫度
5. 待溫度恒定時，打開空氣、氫氣、設定所需流量，再進行點火
6. 調節放大器所需量程和調節色譜工作站直至基線穩定后，進行進樣分析和數據記錄。
7. 關閉時，先關氫氣與空氣，待機器冷卻后再關N2 氣
五. 儀器的保養與故障排除
5.1 儀器的維護
儀器的正確維護不但能使正常工作，而且能延長儀器壽命，在維護儀器時必須注意以下幾點：
a) 儀器應嚴格地在規定的條件下工作，電源接地良好。
b) 嚴格按照操作規程進行工作，嚴禁油污、有機物及其它物質進入檢測器及管道，以免造成管道堵塞或儀器性能惡化。
c) 嚴禁柱溫超過固定相中固定液允許使用溫度，一般柱溫低于固定液允許使用溫度，在作高靈敏操作時選擇柱溫應更低
d) 外氣源輸入到GC9310壓力必須在343000Pa（相當于3.5kg/cm2～５kg/cm2），空氣輸入到壓力在294000Pa～588000Pa（相當于3kg/cm2～6kg/cm2），氫氣輸入到壓力在196000Pa～343000Pa（相當于2kg/cm2～3.5kg/cm2）。如果使用氫氣為載氣時，輸入到載氣入口壓力應在
343000Pa（相當于3.5kgf/cm2）。
5.2常見色譜輸出信號的判斷及故障排除方法，見表
故障
故障判斷
檢查方法及修理
1.沒有峰
（1）放大器電源斷開
（2）離子線斷
（3）沒有載氣流過
（4）微量注射器堵塞
（5）進樣器硅橡膠漏
（6）色譜柱連接松開
（7）無火（FID）
（8）FID極化電壓沒接或接觸不良（1）檢查放大器，保險絲
（2）檢查離子線
（3）檢查載氣流路，是否阻塞，或氣瓶中氣源用完
（4）更換注射器
（5）更換硅橡膠
（6）擰緊導析柱
（7）點火
（8）接上極化電壓，或排除極化電壓連接不良現象
2.正常滯留時間而靈敏度下降
（1）檢測器沒有高壓（FID）
（1）檢查或裝上高電壓
3.拖尾峰
（1）進樣溫度太低
（2）進樣管污染（樣品或硅橡膠殘留）
（3）層析柱爐溫太低
（4）進樣技術過低
（5）層析柱選擇不當（樣品與柱擔體或固定液起反應)（1）重新調節進樣器溫度
（2）用溶劑清洗進樣器管子
（3）增加層析柱溫度
（4）提高進樣技術，做到進針快出針快
（5）重新選擇適當色譜柱
4.伸舌峰
（1）柱超過負荷，樣品量太大
（2）樣品凝集在系統中（1）降低樣品量
（2）先提高柱溫，再選擇適當?shù)?BR> 進樣器，色譜柱，檢測器溫度
5.沒分離峰
（1）柱溫太高
（2）柱過短
（3）固定液流失
（4）固定液或擔體選擇不正確
（5）載氣流速太高（1）降低柱溫
（2）選擇較長色譜柱
（3）更換層析柱或老化色譜柱
（4）選擇適當色譜柱
（5）降低載氣流速
6.平頂峰
（1）放大器輸入飽和
（1）降低樣品量，降低放大器靈敏度
7.反峰
（1）樣品進到另一根中
（2）正負開關位置放錯（1）樣品進到適當層析柱中
（2）改正正負開關放在正確位置
8. 恒溫操作時有不規則基線波動
（1）儀器接地不好
（2）柱固定液流失
（3）載氣漏
（4）檢測器污染
（5）載氣流量選擇不當
（6）氫氣、空氣選擇不當（FID）
（7）放大器本身不穩（1）儀器應良好接地
（2）固定液選擇適當，柱子應充分老化，不能把柱溫升到固定液使用極限（特別是高靈敏度檢測器）
（3）探漏
（4）清洗檢測器
（5）調節載氣穩流閥，使載氣流量調節適當，保證載氣瓶總壓力在50kg/cm2～150kg/cm2
（6）適當調節氫、空氣流量
（7）檢查放大器，修理放大器
9.出峰時記錄突然回到低于基線并且滅火（FID）
（1）樣品量太大
（2）氫氣或空氣流量太低
（3）載氣流速太高
（4）火焰噴口污染（或堵塞）
（5）氫氣用完（1）降低樣品量
（2）重新調節氫氣、空氣流速
（3）選擇合適的載氣流速
（4）清洗火焰噴口（或通火焰噴口）
（5）保證氫氣源有足夠的氫氣
10. 基線不回零
（1）由于柱的過多量的流失（FID）
（2）檢測器污染（1）利用流失少的色譜柱
（2）清洗檢測器
11.在相等間隔中有一定短毛刺
（1）水冷凝在氫氣管路中
（水一般從氫氣源來）
（2）漏氣
（3）流路中有堵塞現象
火焰跳動（1）從管路中消除水并調換或活化氫氣過濾器中的干燥劑
（2）探漏
（3）流路中清除雜質，如是色譜
柱中有雜質，則可適當提高柱溫
（4）調節合適的氫氣和空氣流量
12. 基線噪聲大
（1）色譜柱污染或色譜柱
流失太大
（2）載氣污染
（3）載氣流速太高
（4）載氣漏
（5）接地不良
（6）進氧器污染
（7）氫氣流速太高或太低（FID）
（8） 空氣流速太高或太低（FID）（1）更換色譜柱
（2）更換或再生載氣過濾器
（3）重新調節載氣流速
（4）探漏
（5）保證儀器接地良好
（6）清洗進樣器中進樣管及清除硅橡膠殘?jiān)?BR>（7）重新調節氫氣流速
（8）重新調節空氣流速
（1）空氣或氫氣污染
（2）水冷凝在FID中
（3）檢測器電纜接觸不良
（4）檢測器絕緣變�。x子化檢測器）
（5）檢測器電極或噴口及底部污染（1）更換氫氣、空氣過濾器
（2）增加FID溫度清除水分
（3）更換或修理電纜
（4）清洗檢測器絕緣子洗清檢測器
