Vilber再添新成員FT-100小動物&植物活體成像系統

瀏覽次數：6034　發布日期：2020-2-21　來源：本站　本站原創，轉載請注明出處

自Vilber推出Newton系列活體成像系統以來，受到了諸多科研人員的關注！Newton 7.0 小動物活體光學三維成像系統結合了高靈敏度，先進的動物麻醉裝置以及用戶友好的操作界面等特性。

高靈敏生物發光成像
拓?fù)?amp;光學三維成像
熒光成像&光譜分離
精確的定量分析功能

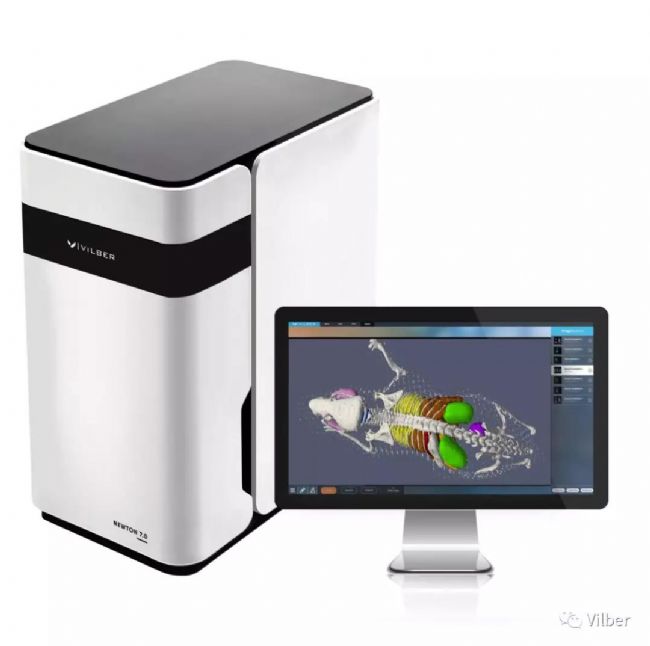

Figure 1. Newton 7.0 FT-500 小動物活體光學三維成像系統

Newton 7.0 FT-500 小動物活體光學三維成像系統，采用碲化鉍制冷技術的CCD相機，絕對-90℃，暗電流僅有0.0001e/p/s, 結合獨有的f0.70超大光圈的定焦鏡頭，具有超高的檢測靈敏度，適用于信號微弱的生物發光成像，尤其是腫瘤形成早期的檢測。

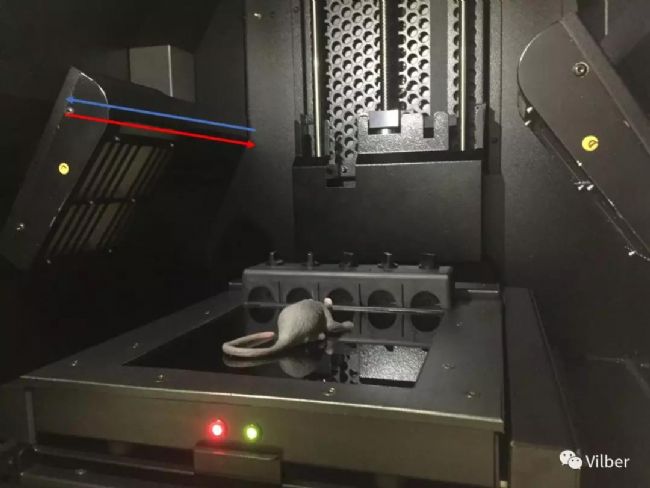

Figure 2. Newton 7.0 FT-500 雙側陣列式掃描光源

采用了內置雙側陣列式掃描式光源，涵蓋400~800nm，每個通道均為獨立的光源，保證了激發光的強度和均一性，并保證精確的熒光定量分析。
X,Y軸電動控制載物臺及Z軸升降的CCD相機和濾光片組，實現了視野的三維控制，Macro模式具有3um的分辨率。

Figure 3. Newton 7.0 FT-500 Topography&Tomography技術

采用2個近紅外投影及5個相機，基于三角測量法獲得小動物樣品的拓?fù)鋱D像，并基于已發表的科學文章中的算法，重構信號源獲得光學三維成像，從而準確了解信號源的深度及信號量�；谕�?fù)涑上�，還原骨骼及器官，可視化信號在體內的具體位置。自動生成冠狀面、矢狀面、橫切面，實驗人員可選擇顯示任意截面的圖像。
熒光成像可進行多個熒光探針的同時檢測，并可進行信號重疊；基于已發表文章中具有科學算法的光譜分離技術，可從自發熒光及自發生物發光中分離出目的信號圖像。

Video 1. Newton 7.0 FT-500應用于藥物代謝研究

可進行連續拍攝或把不同時間間隔的圖像組成一個序列或視頻，軟件可比較不同時間段的實驗數據，尤其適用于藥物代謝研究。

Figure 4. Newton 7.0 FT-100 小動物活體光學三維成像系統

2020年伊始，Newton家族又有新成員加入：

Newton 7.0 FT-100

FT-100同樣融合了生物發光及熒光二維成像及生物發光三維成像，但是，與FT-500不同的是，采用固定視野大小，其體積更小巧，更加滿足個人實驗室對活體成像儀的需求。也是預算有限用戶的理想選擇！

Figure 5. Newton 7.0 Bio植物活體成像系統及樣品臺

此外，Newton 7.0 Bio植物成像系統也有了很大的升級，采用與Newton 7.0 FT-500相同的暗箱，但增加了箱體頂部中心的高度，具有更大的成像視野。但是，與小動物成像系統不同的是，植物成像系統的樣品臺也可Z軸升降，除了便于調整植株高度外，也方便植株焦點的選擇而無需進行相機對焦。
雙樣品臺設計，30°旋轉的載物臺適用于盆栽植物，而樣品板則適用于葉片成像。

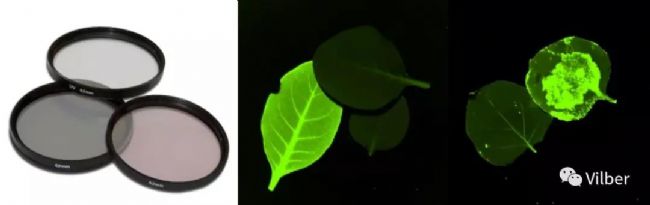

Figure 6. Newton 7.0 Bio植物活體成像系統采用的GFP專用濾光片及實驗結果

采用獨特的鍍膜技術，GFP專用窄波濾光片可有效分離GFP熒光和葉綠素自發熒光，從而避免了自發熒光的干擾（如上圖）。

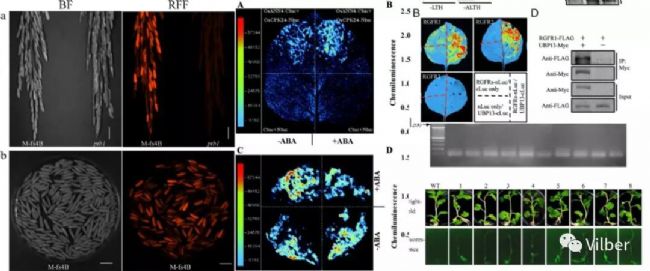

Figure 7. Newton 7.0 Bio植物活體成像系統已發表文章中的部分實驗結果

高靈敏度的CCD相機，滿足Luc報告基因的檢測，多通道熒光，除用于GFP外，還可以滿足YFP，RFP等多種報告基因檢測；搭載功能強大的圖像獲取及分析軟件，使Newton 7.0 Bio在基因表達調控，轉基因鑒定，植物逆境脅迫，突變體篩選，微生物侵染，植物生物節律等領域都能展現出無與倫比的性能。
如需了解更多產品信息，歡迎關注Vilber 公眾號或訪問中文官方網站www.vilber.cn。

附：Vilber國內用戶近期發表的部分動植物活體應用文章
