衡芯生物推出全新iDrop™數字化微流液滴控制儀

瀏覽次數：17592　發布日期：2019-8-23　來源：本站　本站原創，轉載請注明出處

上海衡芯生物于本月全新推出基于數字化微流技術的iDrop^™液滴控制儀。iDrop^™儀器是一個袖珍型的數字化液滴控制儀，約10寸平板大小，放置芯片處上下留空，方便于觀測芯片或光學測量，兼容幾乎所有主流品牌和型號的顯微鏡。

iDrop^™芯片上設計有多個液槽，從樣本槽和試劑槽中分離出納升至微升大小的液滴，并可以將反應后的液體移動到反應產物槽或廢液槽等。芯片上可以實現的液滴操作包括液滴產生、移動、合并、分割、孵育、儲存等。而且所有這些操作都可以通過編配方的方式靈活實現，其他參數如液滴產生的快慢、移動速度、混合時間，等等，都非常容易調節。

iDrop^™儀器上備有可以從外部控制液滴的信號接口，外部信號用來決定液滴下一步控制，例如如何移動、是否合并不同液滴、是否做液滴分割等。另外，iDrop^™儀器的側面留有插孔，可以用來固定小型攝像頭。

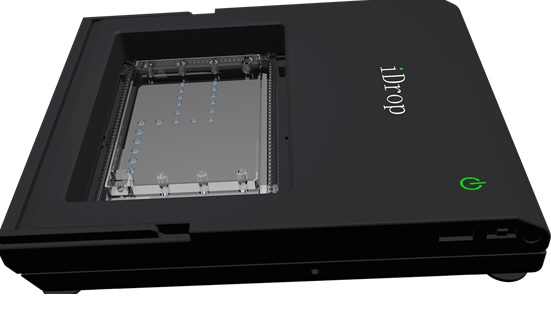

新款 iDrop™ 數字化微流液滴控制儀

下面分別展示了iDrop^™儀器芯片放置圖和iDrop^™儀器和顯微鏡組合使用的示意圖。除了可以使用衡芯生物公司提供的標準芯片外，用戶還可以根據自己使用的需求，定制芯片。

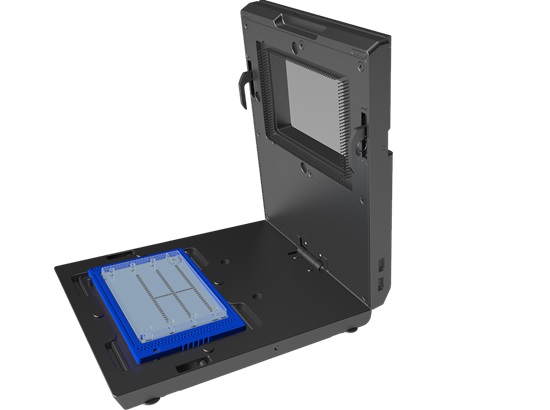

iDrop^™儀器芯片放置圖

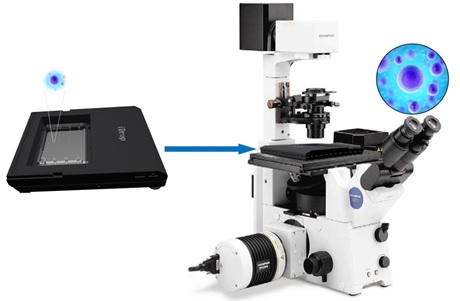

iDrop™儀器和顯微鏡組合使用的示意圖

什么是數字化微流控技術

數字化微流（Digital Microfluidics）是微流控技術一個新的領域，利用加減靜電力將芯片的局部表面在親水性和疏水性之間來回切換，從而可以對指定的液滴進行移動、分割、合并等操控，比管道微流控更具靈活性。

數字化微流芯片通常采用三明治結構，液滴操作在襯底和上蓋板之間，圖一分別是一個數字化微流芯片的局部截面圖和電極俯視圖，通過對不同電極按指定順序加減電壓，便可以實現對液滴的控制。圖二是iDrop^™配套使用的數字化微流芯片。

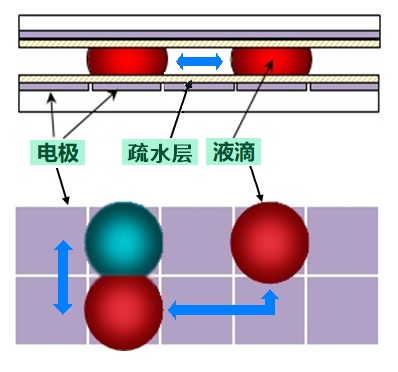

圖一：數字化微流局部界面圖（上）和電極俯視圖（下）

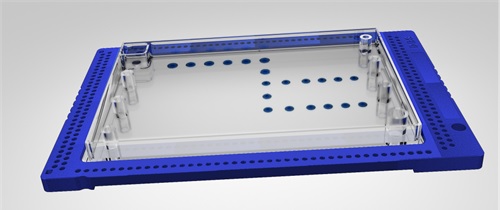

圖二：DMF數字化微流芯片

產品應用

1. 細胞操控、分選
2. 細胞計數
3. 細胞形態參數分析
4. 單細胞研究
5. 微量樣本制備
6. Lab-on-a-Chip 或 uTAS 分析

配套芯片和應用軟件

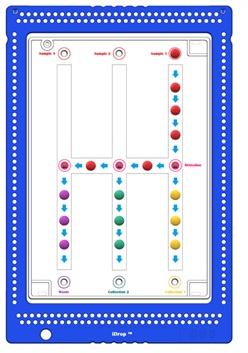

衡芯生物公司不僅可以提供自主研發和生產的iDrop^™數字化微流液滴控制標準芯片，還可以根據客戶的使用需求提供個性化的芯片定制服務。下圖分別是iDrop^™芯片和芯片不同的操作區域示意圖。

應用軟件
全新的儀器操作模式，用戶只要用手機連接網絡下載iDrop^™手機應用程序，就可以直接通過手機來實現整個操作流程，為用戶帶來人機互動的極致體驗。

產品操作
打開儀器上蓋板，放入芯片，加入液滴；將手機或PC與儀器無線連接，運行手機應用或PC端的iDrop^™程序，實現液滴自動控制，完成顯微鏡觀察、計數、分選等工作。

產品內容和特點

產品內容：

內容	數量
iDrop ™ 儀器	1
iDrop ™ 標準芯片	3
24V直流電源	1
USB A/A	1
水平儀	1
攝像頭/手機適用支架	1
攝像頭、移液器	待選配件

產品特點：

工作原理	數字化微流液滴控制
控制軟件	Android/Windows版本
適用顯微鏡型號	幾乎全部
樣本輸入	2微升或更多
通量	可調
實驗時間	可設置
人工操作時間	5min
應用	細胞操控、分選，細胞計數，細胞形態參數分析，單細胞研究，微量樣本制備，Lab-on-a-Chip或uTAS分析，micro-ELISA

技術指標：

運行方式	數字化微流液滴控制
供電電源	直流24V
接口方式	USB 2.0 A/A, IEEE 802.11
儀器功率	<20W
儀器重量	2Kg
儀器體積	220mm X 174mm X 39mm
