在植物表型研究中，植物的三維結構是獲取植物形態和結構參數的基礎。植物激光三維掃描儀PlantEye（F400）是一個專門用于植物表型研究的高精度激光三維掃描儀，并能夠自動計算一系列可靠的形態參數。盡管PlantEye功能強大，但它不能獲取反映植物生理狀態的顏色和其它光譜信息。

在植物表型領域，高光譜傳感器受到越來越多的重視。高光譜技術可以獲取植物對不同光譜的吸收信息，進行植物的生理和組分變化研究。但是，高光譜圖像的參數提取面臨著巨大的計算挑戰，并且傳感器的造價很高。此外，成像條件會影響植物光譜的反射，例如葉片角度、傳感器的距離等都會對結果造成影響。為了克服這個難題，出現了各種光譜指數，就是用幾種不同波長的光譜進行比較從而對數據進行歸一化處理。這樣，只需要比較幾個典型的光譜數據就可以反映植物狀態。最典型的就是歸一化植被指數NDVI。

在植物表型研究中，當需要計算植被指數例如NDVI時，一般不需要用高光譜傳感器獲取所有波段的光譜圖像，只需要用多光譜相機獲取典型波段即可。這樣既節省了費用，又降低了計算的難度。但是，上文中提到的成像條件（葉片角度、傳感器距離等）還是會對成像結果產生影響。

PlantEye F500：3D與多光譜信息的完美融合

在高光譜和多光譜成像領域經常提到的挑戰之一，就是怎樣和三維深度信息結合起來分析。這需要將激光三維掃描儀和其它傳感器結合起來測量，但是數據計算的復雜性很高。例如在傳送型表型平臺中，一般是在不同的成像暗房中安裝不同的成像單元，然后植物依次進入不同的暗房進行成像測量。但在兩個暗房之間的運動過程中，植物的形態可能已經發生了變化。將三維點云信息和高光譜信息結合起來計算就遇到了很大的難度。有人將兩種不同的傳感器安裝在一個暗房中測量，但又遇到了成像角度不同的問題。

針對上述問題，Phenospex提出了一種完美的解決方案——將激光三維掃描成像和多光譜成像集成到一個傳感器中，即為PlantEyeF500。全新的多光譜激光三維掃描儀PlantEye F500能夠在高精度測量三維點云信息的同時，測量400-900nm范圍內7個波段的多光譜成像。這種創新的硬件傳感器聚合，使得我們可以提供植物在X、Y和Z軸上所有坐標點的多光譜信息。通過點云的空間深度信息和角度信息，可以對光譜信息進行完美的校準，從而獲得更加精準的數據。

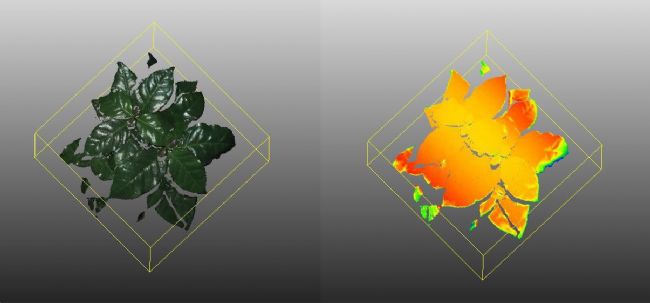

左圖：帶RGB信息的三維點陣云圖；右圖：帶近紅外（NIR）信息的三維點陣云圖

為了實現這種技術，Phenospex將現有的PlantEye技術和多光譜成像技術聚合成了一體，在激光三維掃描結束后立即測量7波段的多光譜成像。用這種方法，可以直接對三維點云和多光譜信息在一個數據報表里進行疊加計算，不需要復雜且費時費力的傳感器數據聚合算法。這樣，不僅能夠提供植物的形態參數，還同時增加了植物生理參數。同時，PlantEye F500保留了PlantEye F400的強大特性，即在所有環境下包括全日照下都能夠進行測量。

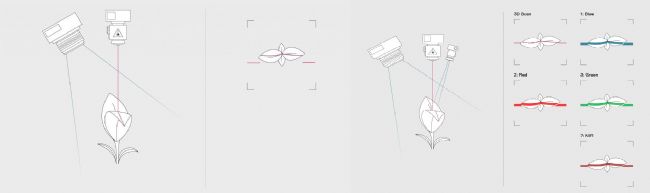

左圖：PlantEye F400的測量原理示意圖；右圖：PlantEye F500的測量原理示意圖

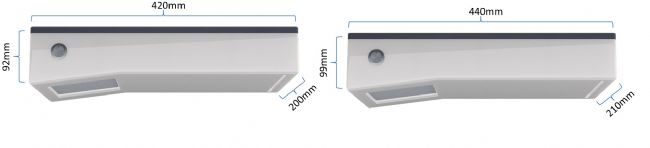

左圖：PlantEye F400的外觀尺寸；右圖：PlantEye F500的外觀尺寸

PlantEye F500能測量什么？

上一代的PlantEyeF400能夠自動計算一系列的表型參數，例如：植物高度、3D葉面積、投影葉面積、數字生物量、葉片角度、葉面積指數、光穿透深度和葉片蓋度等。

除了上述參數之外，PlantEyeF500可以測量植物每個點的多光譜反射�？梢詫�單個波段進行分析獲得如綠度、葉綠素、衰老等信息，也可以對幾個波段進行分析獲得歸一化植被指數（NDVI）、增強型植被指數（EVI）、光化學反射指數（PRI）等等。PlantEye F500測量的波段可以從一系列波長列表中定制化選擇，以滿足不同應用領域的需求。PlantEye F500生成的每一個點云數據點（以開源PLY格式存儲）都包括：

• X、Y、Z空間信息
• 紅、綠、藍和近紅外的反射
• 激光三維（940 nm）的反射
• 用戶指定的另外3個波段的反射

波長選擇

PlantEye F500擁有標準的紅、綠、藍和近紅外4個波段。其它3個波段由用戶在下訂單時選擇。目前能夠提供的不同波長的LED包括

PlantEye F400和F500的技術參數對比

* 根據需求提供
